catia曲面写字教程.doc

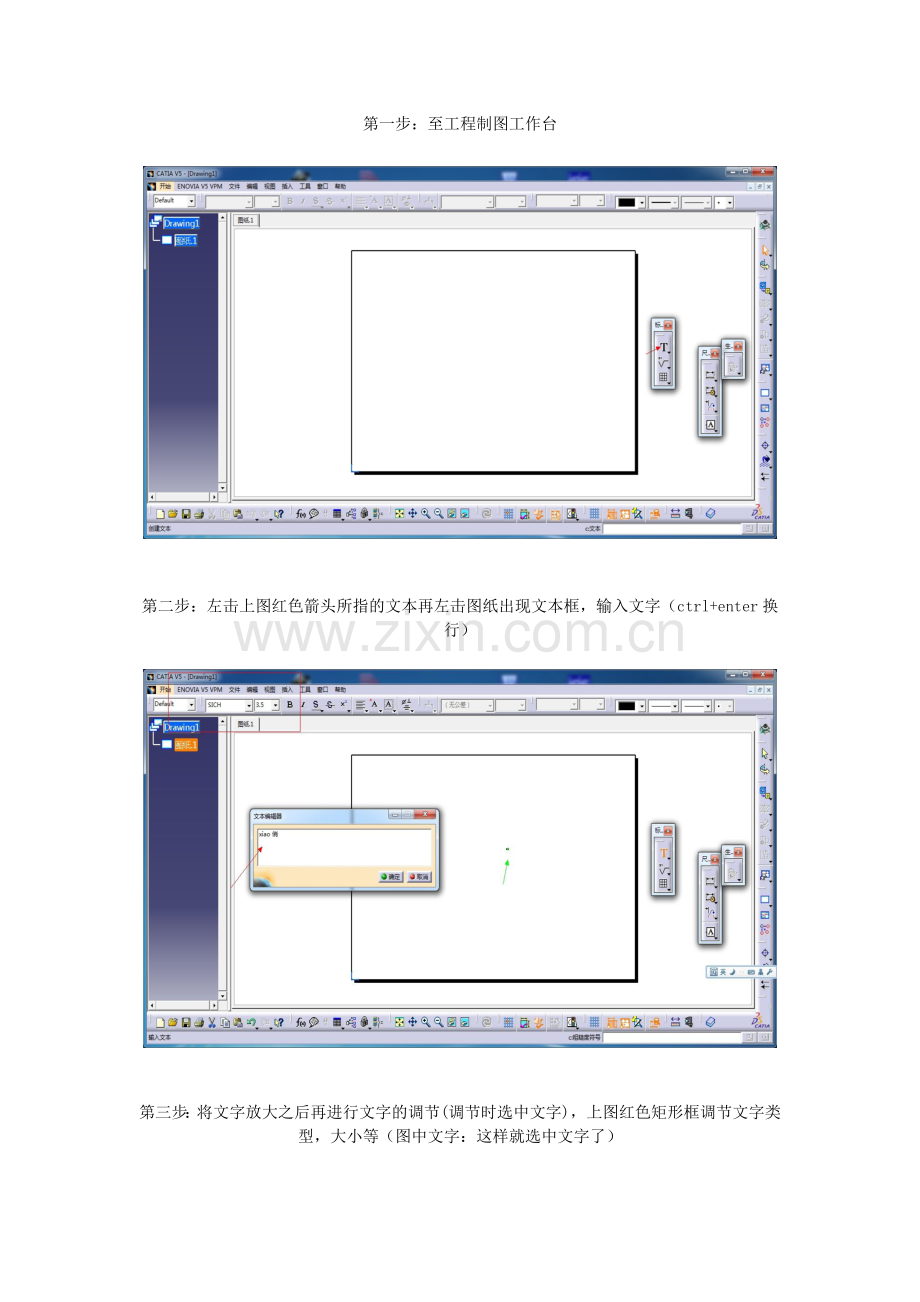

第一步：至工程制图工作台

第二步：左击上图红色箭头所指的文本再左击图纸出现文本框，输入文字（ctrl+enter换行）

第三步：将文字放大之后再进行文字的调节(调节时选中文字)，上图红色矩形框调节文字类型，大小等（图中文字：这样就选中文字了）

第四步：保存文本为dxf格式的文件

第五步：打开刚刚保存的文件，框选复制文字

第六步：切换到创成式曲面设计工作台，任意选取一平面（这里以选取xy平面为例）进入草图绘制

第七步：将文字粘贴到草图绘制页面并框选拖动调整到到合适位置（如果因文字太小找不到文字了，可先退出草图工作台，点击全部适应按钮，系统选中草图便能看到）

第七步：退出草图，拉伸字体！出现多重结果管理选项，选择保留所有子元素；然后可将草图隐藏

第八步（写字部分已完成）：选择zx平面作草图，做一条样条线

第九步：退出草图 将样条线拉伸为一个曲面（注意样条线要比文字长，拉伸也要比文字高）

第十步：创建包裹曲面，创建接合，创建提取

如果那符号打不开，按住ctrl键一一选择，确定后，接合定义也只需要确定就行

参考曲面是与文字表面平行的，既文字草图的那个面；目标曲面是样条线拉伸出来的那个面；方向为参考面垂线（垂直投影）

左侧文字：可将这些项目隐藏
第十一步：曲面写字已完成，可进行修饰

第十二步：对文字进行渲染

渲染完之后，俊俏的几个字就出来了，微有成就感！

东北农业大学 曹斌
