电气一次部分.doc

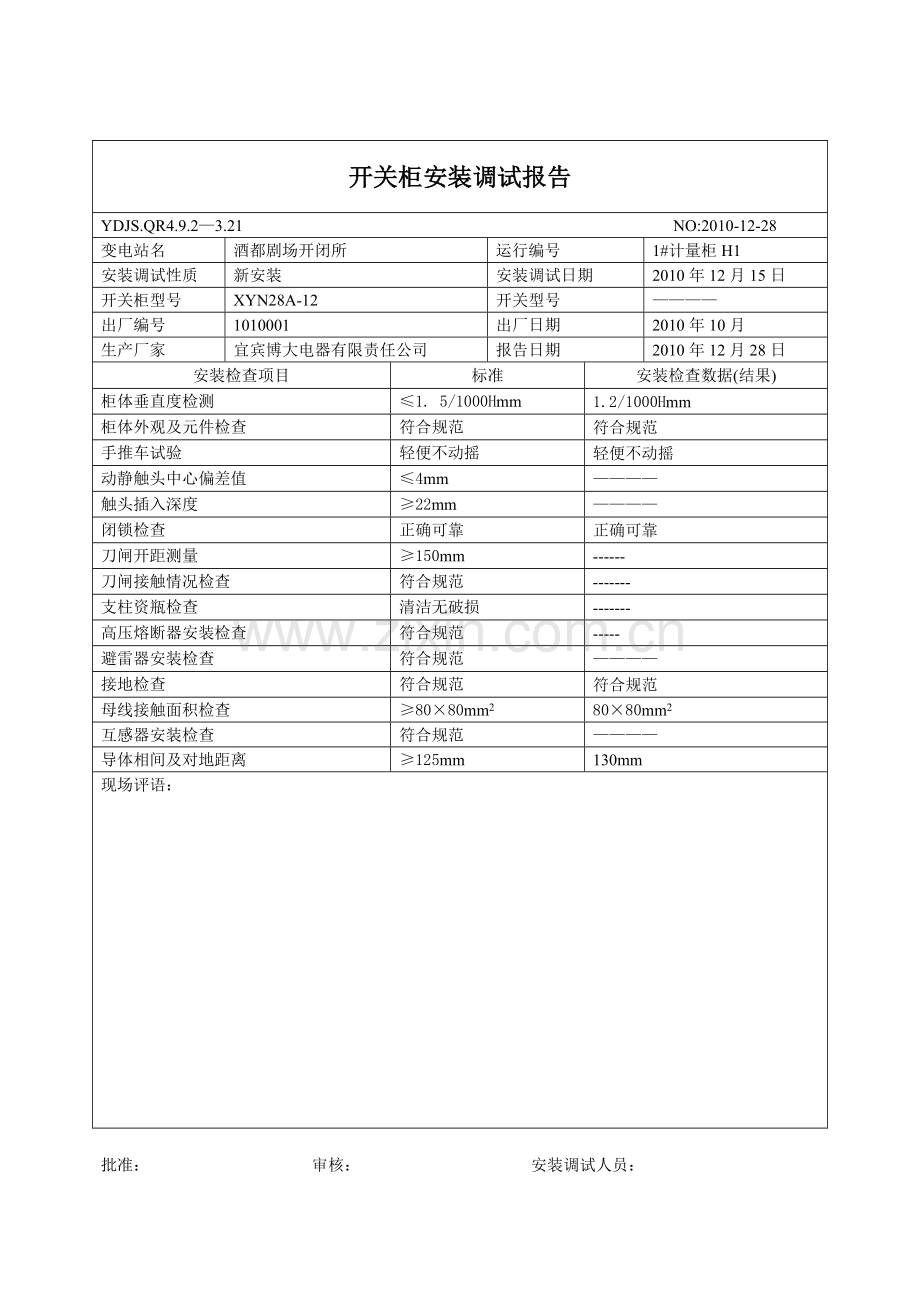

开关柜安装调试报告
YDJS.QR4.9.2—3.21 NO:2010-12-28
变电站名
酒都剧场开闭所
运行编号
1#计量柜H1
安装调试性质
新安装
安装调试日期
2010年12月15日
开关柜型号
XYN28A-12
开关型号
————
出厂编号
1010001
出厂日期
2010年10月
生产厂家
宜宾博大电器有限责任公司
报告日期
2010年12月28日
安装检查项目
标准
安装检查数据(结果)
柜体垂直度检测
≤1. 5/1000Hmm
1.2/1000Hmm
柜体外观及元件检查
符合规范
符合规范
手推车试验
轻便不动摇
轻便不动摇
动静触头中心偏差值
≤4mm
————
触头插入深度
≥22mm
————
闭锁检查
正确可靠
正确可靠
刀闸开距测量
≥150mm
------
刀闸接触情况检查
符合规范
-------
支柱资瓶检查
清洁无破损
-------
高压熔断器安装检查
符合规范
-----
避雷器安装检查
符合规范
————
接地检查
符合规范
符合规范
母线接触面积检查
≥80×80mm2
80×80mm2
互感器安装检查
符合规范
————
导体相间及对地距离
≥125mm
130mm
现场评语：

批准： 审核： 安装调试人员：

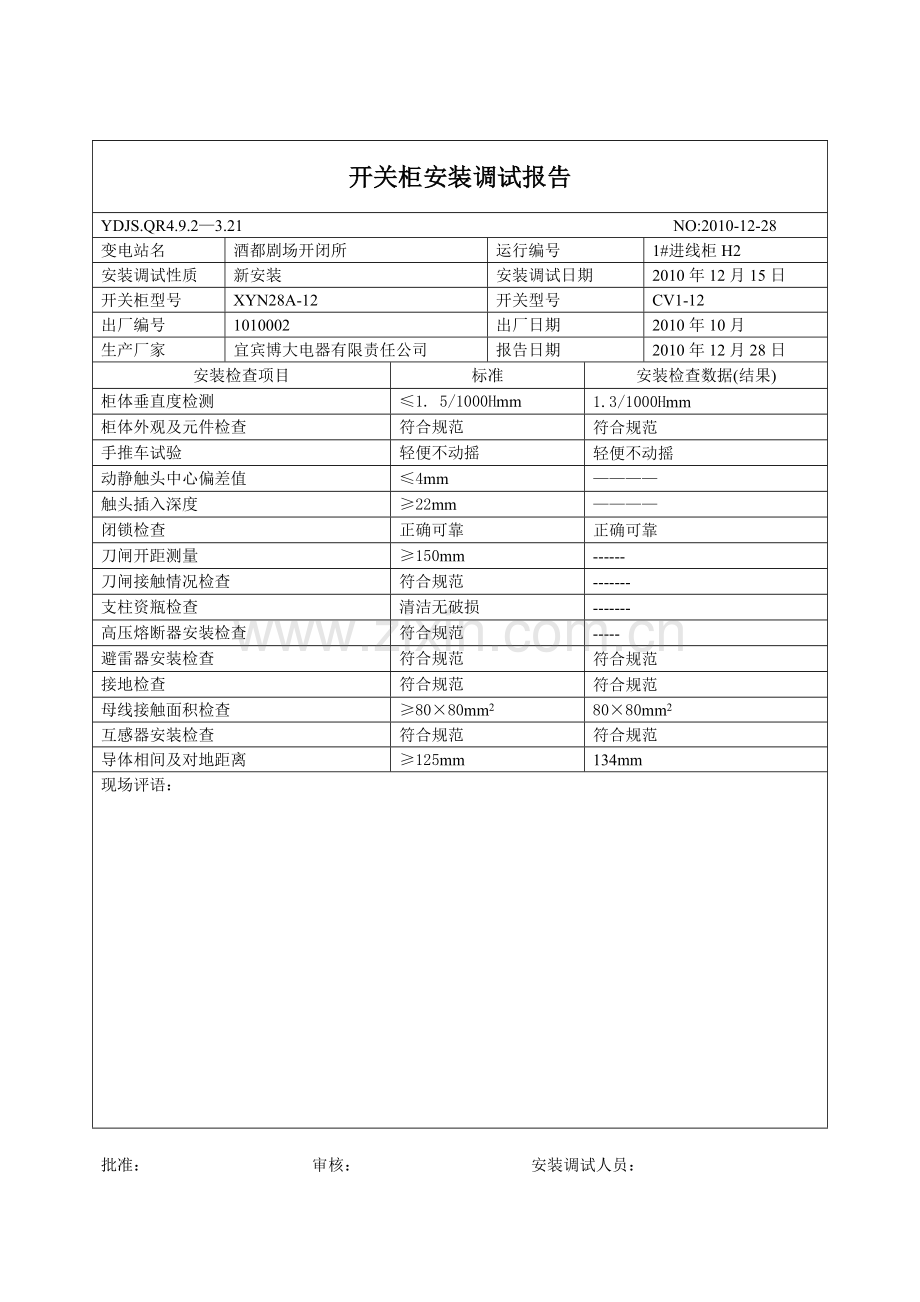

开关柜安装调试报告
YDJS.QR4.9.2—3.21 NO:2010-12-28
变电站名
酒都剧场开闭所
运行编号
1#进线柜H2
安装调试性质
新安装
安装调试日期
2010年12月15日
开关柜型号
XYN28A-12
开关型号
CV1-12
出厂编号
1010002
出厂日期
2010年10月
生产厂家
宜宾博大电器有限责任公司
报告日期
2010年12月28日
安装检查项目
标准
安装检查数据(结果)
柜体垂直度检测
≤1. 5/1000Hmm
1.3/1000Hmm
柜体外观及元件检查
符合规范
符合规范
手推车试验
轻便不动摇
轻便不动摇
动静触头中心偏差值
≤4mm
————
触头插入深度
≥22mm
————
闭锁检查
正确可靠
正确可靠
刀闸开距测量
≥150mm
------
刀闸接触情况检查
符合规范
-------
支柱资瓶检查
清洁无破损
-------
高压熔断器安装检查
符合规范
-----
避雷器安装检查
符合规范
符合规范
接地检查
符合规范
符合规范
母线接触面积检查
≥80×80mm2
80×80mm2
互感器安装检查
符合规范
符合规范
导体相间及对地距离
≥125mm
134mm
现场评语：

批准： 审核： 安装调试人员：

开关柜安装调试报告
YDJS.QR4.9.2—3.21 NO:2010-12-28
变电站名
酒都剧场开闭所
运行编号
2#进线柜H3
安装调试性质
新安装
安装调试日期
2010年12月15日
开关柜型号
XYN28A-12
开关型号
CV1-12
出厂编号
1010003
出厂日期
2010年10月
生产厂家
宜宾博大电器有限责任公司
报告日期
2010年12月28日
安装检查项目
标准
安装检查数据(结果)
柜体垂直度检测
≤1. 5/1000Hmm
1.2/1000Hmm
柜体外观及元件检查
符合规范
符合规范
手推车试验
轻便不动摇
轻便不动摇
动静触头中心偏差值
≤4mm
————
触头插入深度
≥22mm
————
闭锁检查
正确可靠
正确可靠
刀闸开距测量
≥150mm
------
刀闸接触情况检查
符合规范
-------
支柱资瓶检查
清洁无破损
-------
高压熔断器安装检查
符合规范
-----
避雷器安装检查
符合规范
符合规范
接地检查
符合规范
符合规范
母线接触面积检查
≥80×80mm2
80×80mm2
互感器安装检查
符合规范
符合规范
导体相间及对地距离
≥125mm
130mm
现场评语：

批准： 审核： 安装调试人员：

开关柜安装调试报告
YDJS.QR4.9.2—3.21 NO:2010-12-28
变电站名
酒都剧场开闭所
运行编号
2#计量柜H4
安装调试性质
新安装
安装调试日期
2010年12月15日
开关柜型号
XYN28A-12
开关型号
————
出厂编号
1010004
出厂日期
2010年10月
生产厂家
宜宾博大电器有限责任公司
报告日期
2010年12月28日
安装检查项目
标准
安装检查数据(结果)
柜体垂直度检测
≤1. 5/1000Hmm
1.1/1000Hmm
柜体外观及元件检查
符合规范
符合规范
手推车试验
轻便不动摇
轻便不动摇
动静触头中心偏差值
≤4mm
————
触头插入深度
≥22mm
————
闭锁检查
正确可靠
————
刀闸开距测量
≥150mm
————
刀闸接触情况检查
符合规范
————
支柱资瓶检查
清洁无破损
————
高压熔断器安装检查
符合规范
————
避雷器安装检查
符合规范
————
接地检查
符合规范
符合规范
母线接触面积检查
≥80×80mm2
80×80mm2
互感器安装检查
符合规范
符合规范
导体相间及对地距离
≥125mm
135mm
现场评语：

批准： 审核： 安装调试人员：

开关柜安装调试报告
YDJS.QR4.9.2—3.21 NO:2007-01-16
变电站名
酒都剧场开闭所
运行编号
PT柜H5
安装调试性质
新安装
安装调试日期
2010年12月15日
开关柜型号
XYN28A-12
开关型号
————
出厂编号
1010005
出厂日期
2010年10月
生产厂家
宜宾博大电器有限责任公司
报告日期
2010年12月28日
安装检查项目
标准
安装检查数据(结果)
柜体垂直度检测
≤1. 5/1000Hmm
1.2/1000Hmm
柜体外观及元件检查
符合规范
符合规范
手推车试验
轻便不动摇
轻便不动摇
动静触头中心偏差值
≤4mm
————
触头插入深度
≥22mm
————
闭锁检查
正确可靠
正确可靠
刀闸开距测量
≥150mm
------
刀闸接触情况检查
符合规范
-------
支柱资瓶检查
清洁无破损
-------
高压熔断器安装检查
符合规范
符合规范
避雷器安装检查
符合规范
符合规范
接地检查
符合规范
符合规范
母线接触面积检查
≥80×80mm2
80×80mm2
互感器安装检查
符合规范
符合规范
导体相间及对地距离
≥125mm
130mm
现场评语：

批准： 审核： 安装调试人员：

开关柜安装调试报告
YDJS.QR4.9.2—3.21 NO:2007-01-16
变电站名
酒都剧场开闭所
运行编号
1#变出线柜H6
安装调试性质
新安装
安装调试日期
2010年12月15日
开关柜型号
XYN28A-12
开关型号
CV1-12
出厂编号
1010006
出厂日期
2010年10月
生产厂家
宜宾博大电器有限责任公司
报告日期
2010年12月28日
安装检查项目
标准
安装检查数据(结果)
柜体垂直度检测
≤1. 5/1000Hmm
1.1/1000Hmm
柜体外观及元件检查
符合规范
符合规范
手推车试验
轻便不动摇
轻便不动摇
动静触头中心偏差值
≤4mm
————
触头插入深度
≥22mm
————
闭锁检查
正确可靠
正确可靠
刀闸开距测量
≥150mm
------
刀闸接触情况检查
符合规范
-------
支柱资瓶检查
清洁无破损
-------
高压熔断器安装检查
符合规范
-----
避雷器安装检查
符合规范
符合规范
接地检查
符合规范
符合规范
母线接触面积检查
≥80×80mm2
80×80mm2
互感器安装检查
符合规范
符合规范
导体相间及对地距离
≥125mm
130mm
现场评语：

批准： 审核： 安装调试人员：

开关柜安装调试报告
YDJS.QR4.9.2—3.21 NO:2007-01-16
变电站名
酒都剧场开闭所
运行编号
2#变出线柜H7
安装调试性质
新安装
安装调试日期
2010年12月15日
开关柜型号
XYN28A-12
开关型号
CV1-12
出厂编号
1010007
出厂日期
2010年10月
生产厂家
宜宾博大电器有限责任公司
报告日期
2010年12月28日
安装检查项目
标准
安装检查数据(结果)
柜体垂直度检测
≤1. 5/1000Hmm
1.0/1000Hmm
柜体外观及元件检查
符合规范
符合规范
手推车试验
轻便不动摇
轻便不动摇
动静触头中心偏差值
≤4mm
————
触头插入深度
≥22mm
————
闭锁检查
正确可靠
正确可靠
刀闸开距测量
≥150mm
------
刀闸接触情况检查
符合规范
-------
支柱资瓶检查
清洁无破损
-------
高压熔断器安装检查
符合规范
-----
避雷器安装检查
符合规范
符合规范
接地检查
符合规范
符合规范
母线接触面积检查
≥80×80mm2
80×80mm2
互感器安装检查
符合规范
符合规范
导体相间及对地距离
≥125mm
132mm
现场评语：

批准： 审核： 安装调试人员：

开关柜安装调试报告
YDJS.QR4.9.2—3.21 NO:2007-01-16
变电站名
酒都剧场开闭所
运行编号
3#变出线柜H8
安装调试性质
新安装
安装调试日期
2010年12月15日
开关柜型号
XYN28A-12
开关型号
CV1-12
出厂编号
1010008
出厂日期
2010年10月
生产厂家
宜宾博大电器有限责任公司
报告日期
2010年12月28日
安装检查项目
标准
安装检查数据(结果)
柜体垂直度检测
≤1. 5/1000Hmm
1.2/1000Hmm
柜体外观及元件检查
符合规范
符合规范
手推车试验
轻便不动摇
轻便不动摇
动静触头中心偏差值
≤4mm
————
触头插入深度
≥22mm
————
闭锁检查
正确可靠
正确可靠
刀闸开距测量
≥150mm
------
刀闸接触情况检查
符合规范
-------
支柱资瓶检查
清洁无破损
-------
高压熔断器安装检查
符合规范
-----
避雷器安装检查
符合规范
符合规范
接地检查
符合规范
符合规范
母线接触面积检查
≥80×80mm2
80×80mm2
互感器安装检查
符合规范
符合规范
导体相间及对地距离
≥125mm
130mm
现场评语：

批准： 审核： 安装调试人员：
VS1-12(常州森源)真空断路器安装调试报告
YD-BG-ZK-10-020 NO:2007-01-16
变电站名
酒都剧场配电室
运行编号
1#进线柜H2
安装调试性质
新安装
安装调试日期
2010年12月15日
开关型号
VS1-12
机构型号

额定电流
630A
额定开断电流
31.5KA
储能电机型号

分合闸线圈参数

出厂编号

出厂日期

生产厂家
常州森源开关有限公司
报告日期
2010年12月28日
安装调试项目
标准
安装调试数据(结果)
真空灭弧室外观检查
完好无损伤
完好无损伤
整体外观检查
完好无损伤
完好无损伤
机构储能装置指示检查
指示正确
指示正确
开关分合闸位置指示检查
指示正确
指示正确
动触头底部导电带检查
无断裂
无断裂
安装固定螺栓检查
紧固
紧固
接线端面检查
无变形损伤
无变形损伤
相间中心距
210±1.5mm
AB
BC
211mm
210mm
触头行程
11±1mm
A
B
C
11mm
11.5mm
10.5mm
触头超程
3.5±1mm
3.4mm
3.5mm
3.5mm
合闸时间
25-70ms
45.5ms
45.7ms
46.2ms
分闸时间
20-50ms
35.7ms
35.2ms
34.7ms
三相合闸不同期性
≤2ms
0.7ms
三相分闸不同期性
≤2ms
1.0ms
触头合闸弹跳时间
≤2ms
0.6ms
回路电阻测量值
≤80μΩ
A
B
C
40μΩ
41μΩ
46μΩ
现场评语：

批准： 审核： 安装调试人员：
VS1-12(常州森源)真空断路器安装调试报告
YD-BG-ZK-10-020 NO:2007-01-16
变电站名
酒都剧场配电室
运行编号
2#进线柜H3
安装调试性质
新安装
安装调试日期
2010年12月15日
开关型号
VS1-12
机构型号

额定电流
630A
额定开断电流
31.5KA
储能电机型号

分合闸线圈参数

出厂编号

出厂日期

生产厂家
常州森源开关有限公司
报告日期
2010年12月28日
安装调试项目
标准
安装调试数据(结果)
真空灭弧室外观检查
完好无损伤
完好无损伤
整体外观检查
完好无损伤
完好无损伤
机构储能装置指示检查
指示正确
指示正确
开关分合闸位置指示检查
指示正确
指示正确
动触头底部导电带检查
无断裂
无断裂
安装固定螺栓检查
紧固
紧固
接线端面检查
无变形损伤
无变形损伤
相间中心距
210±1.5mm
AB
BC
210mm
209mm
触头行程
11±1mm
A
B
C
10.4mm
11.5mm
10.8mm
触头超程
3.5±1mm
3.1mm
3.9mm
4.0mm
合闸时间
25-70ms
48.5ms
48.7ms
47.8ms
分闸时间
20-50ms
36.7ms
36.4ms
37.3ms
三相合闸不同期性
≤2ms
0.9ms
三相分闸不同期性
≤2ms
0.9ms
触头合闸弹跳时间
≤2ms
0.4ms
回路电阻测量值
≤80μΩ
A
B
C
34μΩ
45μΩ
33μΩ
现场评语：

批准： 审核： 安装调试人员：
VS1-12(常州森源)真空断路器安装调试报告
YD-BG-ZK-10-020 NO:2007-01-16
变电站名
酒都剧场配电室
运行编号
1#变出线柜H6
安装调试性质
新安装
安装调试日期
2010年12月15日
开关型号
VS1-12
机构型号

额定电流
630A
额定开断电流
31.5KA
储能电机型号

分合闸线圈参数

出厂编号

出厂日期

生产厂家
常州森源开关有限公司
报告日期
2010年12月28日
安装调试项目
标准
安装调试数据(结果)
真空灭弧室外观检查
完好无损伤
完好无损伤
整体外观检查
完好无损伤
完好无损伤
机构储能装置指示检查
指示正确
指示正确
开关分合闸位置指示检查
指示正确
指示正确
动触头底部导电带检查
无断裂
无断裂
安装固定螺栓检查
紧固
紧固
接线端面检查
无变形损伤
无变形损伤
相间中心距
210±1.5mm
AB
BC
210.2mm
209.8mm
触头行程
11±1mm
A
B
C
11mm
11.5mm
10.5mm
触头超程
3.5±1mm
3.5mm
3.2mm
4.1mm
合闸时间
25-70ms
42.5ms
41.7ms
42.2ms
分闸时间
20-50ms
37.7ms
37.3ms
38.1ms
三相合闸不同期性
≤2ms
0.8ms
三相分闸不同期性
≤2ms
0.8ms
触头合闸弹跳时间
≤2ms
1.2ms
回路电阻测量值
≤80μΩ
A
B
C
40μΩ
41μΩ
46μΩ
现场评语：

批准： 审核： 安装调试人员：
VS1-12(常州森源)真空断路器安装调试报告
YD-BG-ZK-10-020 NO:2007-01-16
变电站名
酒都剧场配电室
运行编号
2#变出线柜H7
安装调试性质
新安装
安装调试日期
2010年12月15日
开关型号
VS1-12
机构型号

额定电流
630A
额定开断电流
31.5KA
储能电机型号

分合闸线圈参数

出厂编号

出厂日期

生产厂家
常州森源开关有限公司
报告日期
2010年12月28日
安装调试项目
标准
安装调试数据(结果)
真空灭弧室外观检查
完好无损伤
完好无损伤
整体外观检查
完好无损伤
完好无损伤
机构储能装置指示检查
指示正确
指示正确
开关分合闸位置指示检查
指示正确
指示正确
动触头底部导电带检查
无断裂
无断裂
安装固定螺栓检查
紧固
紧固
接线端面检查
无变形损伤
无变形损伤
相间中心距
210±1.5mm
AB
BC
209mm
210mm
触头行程
11±1mm
A
B
C
11.2mm
10.6mm
10.8mm
触头超程
3.5±1mm
2.8mm
3.1mm
3.2mm
合闸时间
25-70ms
47.4ms
47.7ms
46.5ms
分闸时间
20-50ms
34.7ms
34.2ms
34.8ms
三相合闸不同期性
≤2ms
1.2ms
三相分闸不同期性
≤2ms
0.6ms
触头合闸弹跳时间
≤2ms
1.1ms
回路电阻测量值
≤80μΩ
A
B
C
36μΩ
38μΩ
45μΩ
现场评语：

批准： 审核： 安装调试人员：
VS1-12(常州森源)真空断路器安装调试报告
YD-BG-ZK-10-020 NO:2007-01-16
变电站名
酒都剧场配电室
运行编号
3#变出线柜H2
安装调试性质
新安装
安装调试日期
2010年12月15日
开关型号
VS1-12
机构型号

额定电流
630A
额定开断电流
31.5KA
储能电机型号

分合闸线圈参数

出厂编号

出厂日期

生产厂家
常州森源开关有限公司
报告日期
2010年12月28日
安装调试项目
标准
安装调试数据(结果)
真空灭弧室外观检查
完好无损伤
完好无损伤
整体外观检查
完好无损伤
完好无损伤
机构储能装置指示检查
指示正确
指示正确
开关分合闸位置指示检查
指示正确
指示正确
动触头底部导电带检查
无断裂
无断裂
安装固定螺栓检查
紧固
紧固
接线端面检查
无变形损伤
无变形损伤
相间中心距
210±1.5mm
AB
BC
211mm
210mm
触头行程
11±1mm
A
B
C
11.4mm
10.8mm
10.3mm
触头超程
3.5±1mm
3.1mm
3.9mm
4.1mm
合闸时间
25-70ms
48.6ms
48.7ms
49.5ms
分闸时间
20-50ms
34.7ms
34.2ms
34.9ms
三相合闸不同期性
≤2ms
0.7ms
三相分闸不同期性
≤2ms
0.7ms
触头合闸弹跳时间
≤2ms
1.1ms
回路电阻测量值
≤80μΩ
A
B
C
50μΩ
54μΩ
47μΩ
现场评语：

批准： 审核： 安装调试人员：

避雷器安装调试报告
YDJS.QR4.9.2—3.20 NO:2007-01-16
变电站名

运行编号

安装调试性质

安装调试日期

避雷器型号

出厂编号

出厂日期

报告日期

生产厂家

安装检查项目
标准
安装检查数据(结果)
基础中心线误差
≤ 10mm

螺栓孔中心线误差
≤ 2mm

螺栓外露长度检查
2－５扣

放电计数器外观检查
密封良好无损伤

放电计数器指示值记录
应为零

垂直度检查值
≤ 1.5/1000Hmm

瓷件(硅橡胶)外观检查
清洁无损伤

连接螺栓检查
紧固

导电接触面检查
无锈蚀

元件组合检查
上下极组合正确

瓷套(硅橡胶)密封性检查
密封良好

均压环与瓷裙间隙检查
均匀一致

设备接线检查
正确可靠

接地线连接检查
平直牢固

现场评语：

批准： 审核： 安装调试人员：

干式互感器安装调试报告
YDJS.QR4.9.2—3.27 NO:2010-12-28
变电站名
酒都剧场配电室
运行编号
I母PT柜A相
安装调试性质
新安装
安装调试日期
2010年12月20日
互感器型号
REL_10型
变比
10000/√3/100/√3/100/√3
出厂编号
102745
出厂日期
2010年05月
生产厂家
重庆山城电器厂
报告日期
2010年12月28日
安装检查项目
标准
安装检查数据(结果)
基础中心线误差
≤ 10 mm
————
予埋螺栓中心线误差
≤ 2 mm
————
螺栓外露长度检查
2－5扣
————
垂直度检查值
≤1.5/1000Hmm
1.2/1000Hmm
外观检查
清洁无损伤
清洁无损伤
铭牌与变比检查
铭牌与变比符合
铭牌与变比符合
螺栓连接检查
紧固
紧固
接触面检查
接触良好
接触良好
设备接线检查
正确牢固
正确牢固
接地线连接检查
平直牢固
平直牢固
现场评语：

批准： 审核： 安装调试人员：

干式互感器安装调试报告
YDJS.QR4.9.2—3.27 NO:2010-12-28
变电站名
酒都剧场配电室
运行编号
I母PT柜B相
安装调试性质
新安装
安装调试日期
2010年12月20日
互感器型号
REL_10型
变比
10000/√3/100/√3/100/√3
出厂编号
102748
出厂日期
2010年05月
生产厂家
重庆山城电器厂
报告日期
2010年12月28日
安装检查项目
标准
安装检查数据(结果)
基础中心线误差
≤ 10 mm
————
予埋螺栓中心线误差
≤ 2 mm
————
螺栓外露长度检查
2－5扣
————
垂直度检查值
≤1.5/1000Hmm
1.3/1000Hmm
外观检查
清洁无损伤
清洁无损伤
铭牌与变比检查
铭牌与变比符合
铭牌与变比符合
螺栓连接检查
紧固
紧固
接触面检查
接触良好
接触良好
设备接线检查
正确牢固
正确牢固
接地线连接检查
平直牢固
平直牢固
现场评语：

批准： 审核： 安装调试人员：

干式互感器安装调试报告
YDJS.QR4.9.2—3.27 NO:2010-12-28
变电站名
酒都剧场配电室
运行编号
I母PT柜C相
安装调试性质
新安装
安装调试日期
2010年12月20日
互感器型号
REL_10型
变比
10000/√3/100/√3/100/√3
出厂编号
102746
出厂日期
2010年05月
生产厂家
重庆山城电器厂
报告日期
2010年12月28日
安装检查项目
标准
安装检查数据(结果)
基础中心线误差
≤ 10 mm
————
予埋螺栓中心线误差
≤ 2 mm
————
螺栓外露长度检查
2－5扣
————
垂直度检查值
≤1.5/1000Hmm
1.1/1000Hmm
外观检查
清洁无损伤
清洁无损伤
铭牌与变比检查
铭牌与变比符合
铭牌与变比符合
螺栓连接检查
紧固
紧固
接触面检查
接触良好
接触良好
设备接线检查
正确牢固
正确牢固
接地线连接检查
平直牢固
平直牢固
现场评语：

批准： 审核： 安装调试人员：
干式变压器安装调试报告
YDJS.QR4.9.2—3.32 NO:2007-01-16
变电站名

运行编号

安装调试性质

安装调试日期

变压器型号

出厂编号

总重

出厂日期

生产厂家

报告日期

安装检查项目
标准
安装检查数据(结果)
金属外壳外观检查
无损伤变形
无损伤变形
线圈外观检查
无损伤变形
无损伤变形
高压侧三相档位连接片检查
一致且牢固
一致且牢固
高压侧相间及对地距离
≥ 125mm
150mm
本体接地检查
正确牢固
正确牢固
设备连线检查
符合规范
符合规范
支撑绝缘子外观检查
清洁无损坏
清洁无损坏
层间绝缘漆或线包绝缘检查
无破裂变形
无破裂变形
高压侧设备连线检查
正确牢固
正确牢固
低压侧设备连线检查
正确牢固
正确牢固
低压侧中性点接地检查
接地可靠
接地可靠
冷却风扇检查
启动可靠
————
整体外观检查
无变形损伤
无变形损伤
铁芯接地检查
只能一点接地
一点接地
现场评语：

批准： 审核： 安装调试人员：
硬母线安装报告
YDJS.QR4.9.2—3.25 NO:2007-01-16
变电站名

运行编号

安装调试性质

安装调试日期

安装地点

母线型号

生产厂家

报告日期

安装检查项目
标准
安装检查数据(结果)
吊支架安装面水平偏差
≤ 3mm

吊支架间标高偏差
≤ 2mm

绝缘子装配检查
装配正确

同一平面内绝缘子顶面偏差
户内≤ 2mm

户外≤ 5mm

穿墙套管三相横相中心线偏差
户内≤ 3mm

户外≤ 5mm

金具和母线外观检查
无裂痕毛刺

直线段内各绝缘子中心线偏差
≤ 2 mm

螺栓紧固检查
无断裂．折皱

搭接面检查
≥ mm2

母线两侧与支持器间隙检查
1—2mm

相邻片间衬垫间隙检查
≥ 3mm

母线相间及对地最小距离
≥ 125mm

接地检查
接地牢固正确

现场评语：

批准： 审核： 安装人员：
