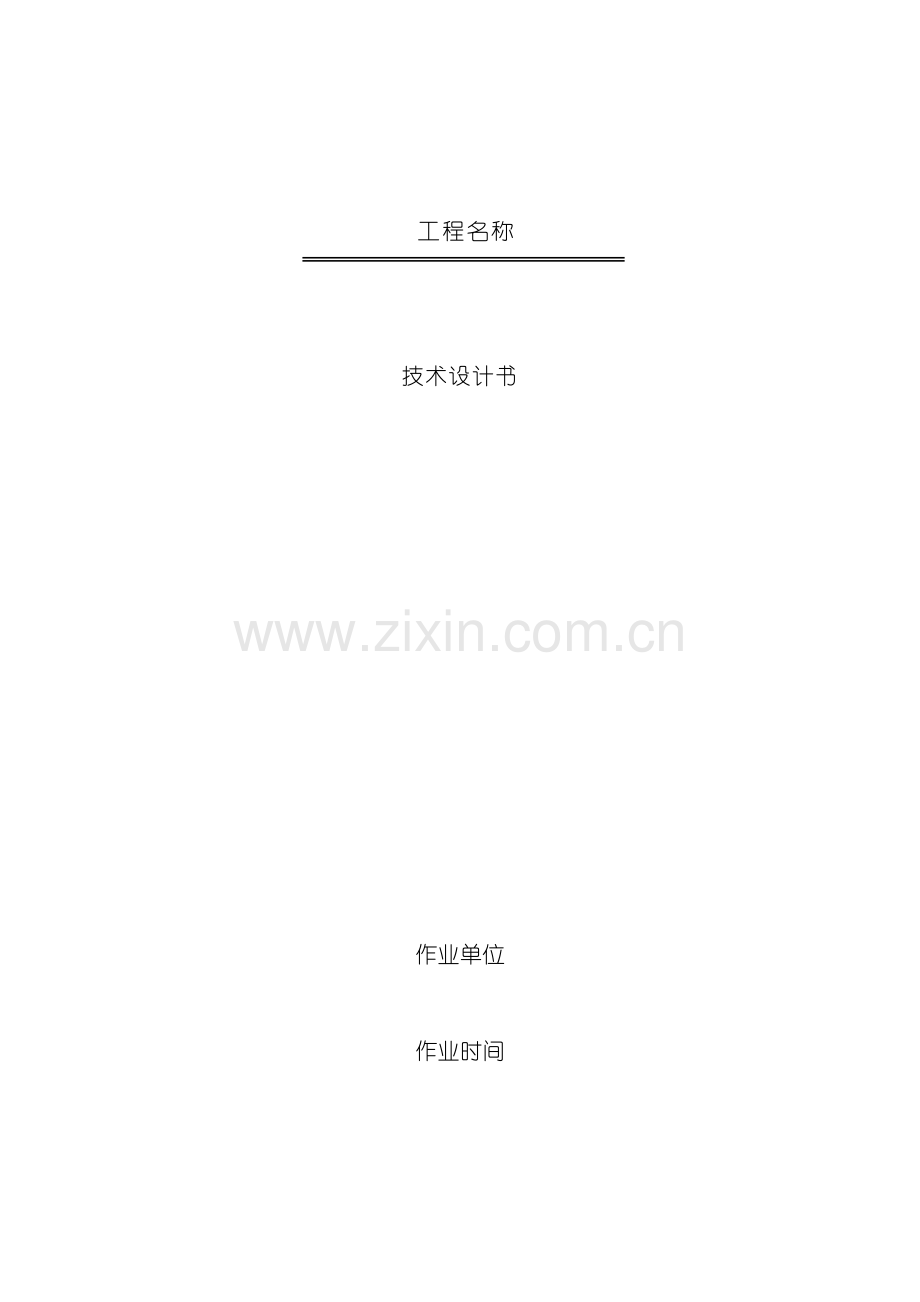

工程名称

技术设计书

作业单位

作业时间

工程名称

技 术 设 计 书

批准单位: 设计单位:

审批意见: 审批人: 姓名( 职务)

时间

主要设计人: 姓名( 职称)

时间

目 录

1 任务概述 1
1.1 任务来源 1
1.2 测区概况 1
1.3 工作内容 1
1.4 已有资料情况 2
1.5 采用的基准 2
1.6 作业技术依据 2
1.7 关键过程和特殊过程识别 2
2 设计方案 3
2.1 生产组织 3
2.2 精度要求 4
2.3 控制测量 4
3 质量检查 6
4 上交资料 6

1 任务概述
1.1 任务来源
为满足城市规划的需要, XXX( 单位名) 受XXXX( 甲方名) 委托, 承担XX市XX区

1.2 测区概况
测区位于XX市, 测区东、 西、 南、 北相接情况。测区内地势平坦, 平均高程在XXX米—XXX米之间。
测区气侯……
地理位置: 东经XXX°XX′——XXX°XX′
北纬 XX°XX′——XX°XX′
测区内交通状况较好, XX路纵贯整个测区, 市区街道与测区内的公路形成道路网。测区内的公路多为沥青及水泥路面, 交通方便。
1.3 工作内容
本次工程面积约为XX平方公里, 其主要工作内容为:
a. 在整个测区内埋设四等水准标志X块, 四等GPS点标石X块, 5″GPS点标石XXX块。
b. 对埋设的标石进行XX公里左右的四等水准观测。对埋设的四等GPS点进行四等GPS观测; 对埋设的5″GPS点进行5″等级的GPS观测。作为测区内的首级控制测量。
c. 平面、 高程加密控制测量: 在测区内首级控制的基础上, 进行图根控制的平面、 高程加密控制测量。
d.
e.
f. 5″以上平面控制点提供1954年北京坐标系及1980西安坐标系两套平面控制成果。四等以上高程控制点提供1956年黄海高程系统及1985国家高程基准两套高程控制成果。
1.4 已有资料情况
1.4.1测区周围有少量的国家已知等级三角点及由我队施测的四等导线点和二、 三、 四等水准点成果, 能够作为控制测量的起算数据。已知点成果表见附录。
1.4.2 测区内XXX图, 可作为生产指挥、 设计用图。
1.5 采用的基准
1.5.1 坐标系统
测区内XXXX采用1954年北京坐标系, 按3°分带, 中央子午线为XXX°带号为XX。
1.5.2 高程系统
测区内XXXX采用1956年黄海高程系, 等高距为XX米。
1.5.3 地形图的分幅及编号
地形图图幅尺寸为50cm×50cm。其分幅由南至北.
地形图编号采用图廓西南角坐标公里数编号法, x坐标在前, y坐标在后。
本测区地形图分幅及编号见附表。
1.6 作业技术依据
a.《全球定位系统( 城市) 测量技术规程》CJJ 73-93( 简称《GPS规范》) ;
b.《国家三、 四等水准测量规范》GB 12898-91( 简称《水准规范》) ;
c.《城市测量规范》GJJ 8-99;
d. 《测绘产品检查验收规定》CH1002-95;
e. 《测绘产品质量评定标准》CH1003-95;
f. 经甲方批准后的本技术设计书;
1.7 作业流程及关键过程和特殊过程的识别
特殊过程: XXX;
关键过程: XXX。
测前准备
作业流程图:

选点

埋石( 特殊过程)

GPS测量

常规方法测量
平面控制测量

四等水准测量

根据实际生产情况, 可采用两种方法测图

外业地形要素数字化采集( 关键过程)
平板仪地形图测图

采集数据的编辑、 处理
地形原图扫描

形成数字化地形图
图像纠正、 坐标转换

编辑形成数字化地形图

一级检查

二级检查

墨线回放图

2 设计方案
2.1 生产组织
2.1.1 本工程计划投入: 外业数字化及工程测量中队1个, 约30人, 负责首级控制、 全站仪采集碎部数据、 平板仪测图、 数据编辑; 内业数字化中队1个, 约50人, 负责内业图面数字化工作。
中队检查员2人, 负责中队的检查工作。大队检查员1人, 全面负责测区的质量检查工作。
仪器采用GPS接收机、 水准仪、 全站仪、 平板仪、 微机、 扫描仪等。
2.1.2 作业时间
XXXX年X月X日前完成作业人员进场, 后勤准备工作;
XXXX年XX月XX日前完成首级控制测量及计算;
XXXX年XX月XX日前完成全部地形碎部测量及内业数字化;
XXXX年XX月XX日上交全部成果。
2.2 精度要求
2.2.1 GPS网的主要技术要求
等级
平均距离(km)
最弱边相对中误差
四等
2
1/45000
一级
1
1/ 0

四等1×10-6
一级1×10-6
二级1×10-6
坐标分量相对闭合差
6.0
9.0
9.0
环线全长相对闭合差
10.0
15.0
15.0

2.2.2
2.2.3
2.3 控制测量
2.3.1 选点及埋石
a 全测区共埋设四等水准墙角标石XXX块; 四等GPS标石XXX块;5″GPS点标石XXX块。
b. 埋石点要选在通视良好、 宜保存的地方。测区内主要十字路口要埋设标石, 埋石点间至少要保证两点间互相通视。5″以上等级埋石控制点应满足平均每幅图不低于2个。
c.四等埋石点及5″GPS埋石点要绘制点之记。点之记的填写按附图所示规格及示样填写, 要求填写项目齐全、 完整、 准确, 路线说明清楚, 详细位置图须在现场测绘, 必须标出三个以上明显地物的方位和距离, 距离量至分米。详细位置图比例尺可根据实地情况改变。
d. 埋设的四等水准墙角标石, 采用铸铁标志, 标志规格及埋设方法见附图。四等GPS点采用《城市测量规范》附录C.2中的C.2.1和C.2.3埋设。
e.四等GPS埋石点要做保护井、 保护碑或保护桩, 规格及样式见附图。
f. 5″GPS埋石点采用《城市测量规范》附录C.2埋设。公路上的埋石点,由于路面铺装材料坚硬, 不易埋设标石, 可镶嵌铁标志。
2.3.2 平面控制测量
2.3.2.1四等GPS点及5″GPS点采用GPS测量方法进行。具体点位分布见联测略图。
2.3.2.2 技术要求。
a. GPS测量采用5台XXXXX型单频GPS接收机来完成, 测量采用静态测量模式作业, 图形之间和采用边或点连接, 其作业指标:
卫星高度角≥15度
有效观测卫星数≥4
时段长度≥45min
数据采样间隔15S
图形强度因子PDOP≤6
最少同步接收机数≥3台
b． 基线解算采用GPS随机软件。GPS平差采用POWER ADJ 3.0或TGPPS FOR WIN 32。平差时, 以联测已知点作为三维约束平差的起算数据。
2.3.4 控制成果的整理
对5″以上等级埋石点的平面控制, 提供1954年北京坐标系及1980西安坐标系两套成果。
对四等以上高程控制点, 提供1956年黄海高程系及1985国家高程基准两套成果。
3 质量检查
3.1 对成果的质量检查执行国家专业标准《测绘产品检查验收规定》及各项作业依据。
3.2 作业中严格执行二级检查制度, 测量队检查员在作业小组自查互查的基础上, 对其图面及控制资料进行100%的内业检查及外业巡视检查。
大队检查员不定期对作业过程及过程结果进行监测, 及时发现问题并采取纠正措施, 解决质量方面存在的各种问题, 提高作业质量。阶段成果完成且经中队检查后, 大队将进行最终检查, 评定批产品质量。
3.3 各级检查人员应认真做好检查记录和质量评定工作
4 上交资料
4.1 专业技术设计书;
4.2 各级控制点成果( 四等及5″埋石点提供两套平面坐标系及高程系成果) 及数据磁盘;
4.3 各级平面控制施测略图; 各级高程控制施测略图。
4.4 四等及5″埋石控制点点之记;
4.8 技术总结;
4.9 以上成果同时提供磁盘数据。
