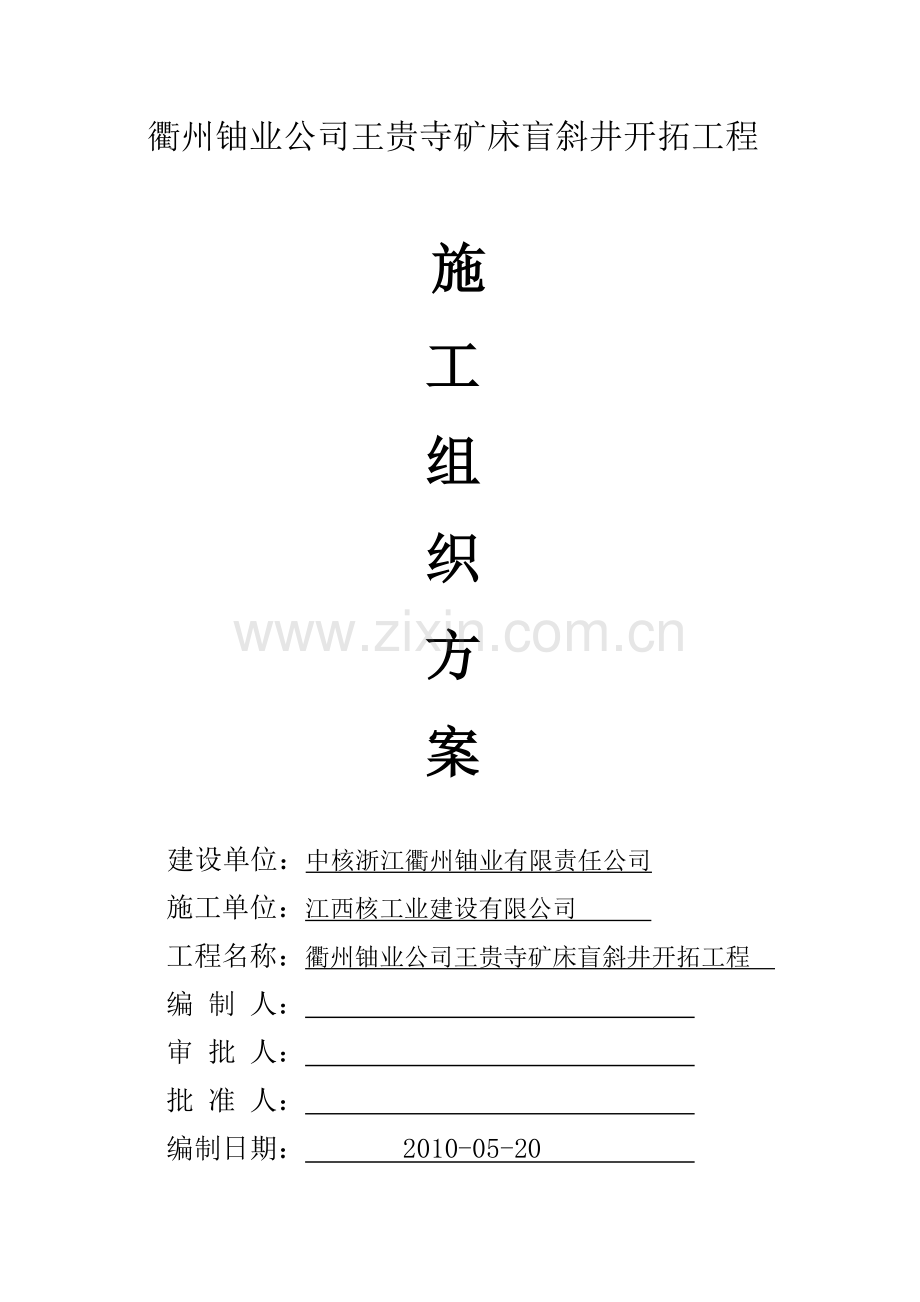

衢州铀业公司王贵寺矿床盲斜井开拓工程

施

工

组

织

方

案

建设单位：中核浙江衢州铀业有限责任公司
施工单位：江西核工业建设有限公司
工程名称：衢州铀业公司王贵寺矿床盲斜井开拓工程
编 制 人：
审 批 人：
批 准 人：
编制日期： 2010-05-20

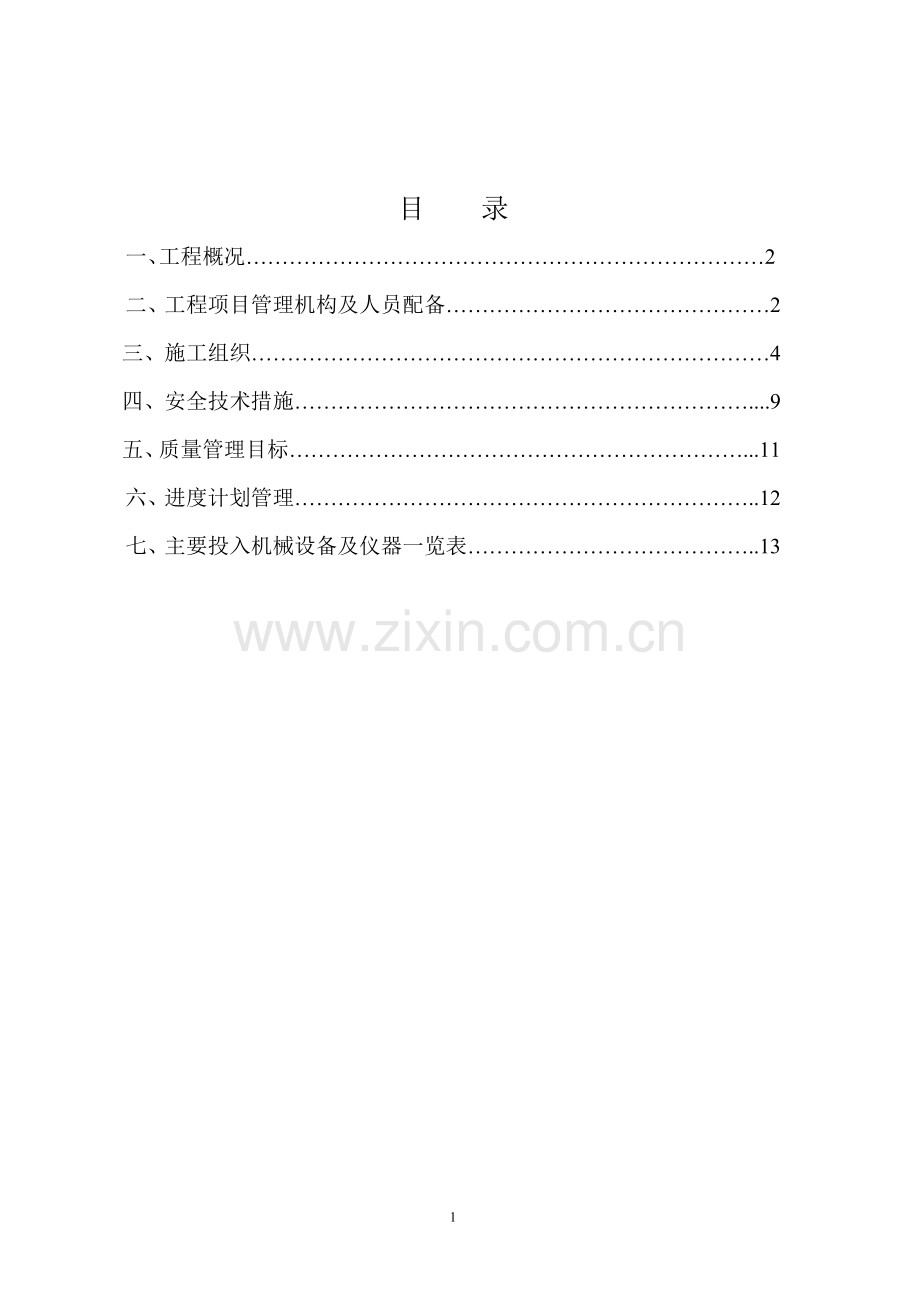

目 录
一、工程概况………………………………………………………………2二、工程项目管理机构及人员配备………………………………………2
三、施工组织………………………………………………………………4
四、安全技术措施………………………………………………………....9
五、质量管理目标………………………………………………………...11
六、进度计划管理………………………………………………………..12
七、主要投入机械设备及仪器一览表…………………………………..13

一、工程概况
王贵寺矿床位于中核浙江省衢州铀业公司大茶园矿井南侧约1.5km，本项目为240m中段至382m中段主盲斜井开拓工程。工作内容：井筒掘进，各中段吊桥、382m中段车场、提升机房、变电硐室及其他辅助工程等开挖；本工程合同施工金额约200万元。盲斜井掘进全长323.933米，倾角25度，断面S净6.53m2，S掘7.13 m2，开凿量约4500 m3。合同工期：2010年5月25日至2011年4月15日）。

二、 工程项目管理机构及人员配备情况表
1、 项目管理机构

项目经理

项目副经理 技术负责人

工 安 物 综 施 施
程 全 质 合 工 工
技 质 设 办 一 二
术 量 备 公 队 队
部 部 部 室

2、项目管理人员配备
职 务
姓 名
职 称
执 业 证 号
项目经理
何江华
注册二级建造师
00033389
项目副经理
徐久松
注册二级建造师
00221581
项目副经理
卢立钊
助工

技术负责人
张红卫
建造师
赣236000800152
安全负责人
胡炳根
工程师

施工队长
朱良满
助工
国安监第09036030000039
施工员
张振宽
助工

施工员
郑书声
助工

3、项目特种作业人员配备

职 务
姓 名
职 称
执 业 证 号
电工
黄忠生

焊工
郑书声

爆破员
林世华

爆破员
曾九根

安全员
朱良满

三、 施工组织
1、概述：
本斜井总长度约324米；规格2.6×2.467m2、2.8 ×2.567m2，在雷公殿242中段平巷王贵寺矿床方向的盲斜井起点往382m中段绳道、提升机房、变电房、车场等掘进。计划斜井段内工程月平均完成55M（中段含吊桥硐室）、382中段附属工程月平均完成80M（含提升机及变电硐室等）成巷，计划2010年12月底完成合同内全部工程量。
2、施工部署：
A、施工用水：从雷公殿小丘源小河用水泵抽水至地表265m标高处蓄水池，管道经240平巷接入至施工现场。
B、施工用电：从甲方240m中段变电所接出主动力电源至空压机房和、局部风机及出碴绞车处。
c：临时设施：利用原240主平巷施工中的所有生产、生活设施。
3、斜井掘进：
A 、掘进方式：根据现场踏勘及地表层显露的围岩状况分析，结合盲斜井的长度、工期等特点。选择“全断面掘进法”施工，采用一次成巷以保证工程质量与进度。根据井筒断面可同时布置3台凿岩（每台担负的面积约2平方米左右）机分区快速凿机。
B、工艺流程： 凿眼前的准备 测量放线 凿眼、扫眼 装药
连线 人员设备撤离 点火起爆 通风 安全检查
排渣。
C、爆破方式（图1、表）
爆破器材选用岩石硝铵炸药、塑料导爆管、ME3-100型发爆起爆器。
爆破工作：爆破工要做到定人、定位负责排炮、装药、点火起爆，便于做到及时掌握岩性，灵活机动地布置炮眼，以便提高井筒的断面质量、爆破效率、循环进尺。总体爆破原则为：短进尺、快循环、高爆率、少干扰、勤测量、紧封闭。
D、出碴方式：根据本盲斜井的施工实际（斜长324m，上山倾角只有25度），为减少工作环节，采取人工装车、在斜井井筒内加装绞车牵引重车下行运输至242m平巷；上部382m中段掘进将用装岩机装车并通过绞车下放至242M平巷，再经矿车有轨外运出地表或大茶园废石场。
E、机具配备图表：

名 称
单 位
数 量
空压机
台
2
ZK1.5/250电机车
台
1
风钻
台
6
局部通风机
台
4
1m3侧卸式矿车
台
8
风镐
台
2
KY-100绞车
台
1

E、掘进劳动组织图表：

项目部正付经理各1人，采掘队长1人，技术负责1人，爆破员2人，安全员2人，现场施工24人，后勤2人，合计34人。

1、组织机构
采掘队长1人

技术员 1人 安全员2人

爆破员2人 钻工6人 保管员1人 出渣工6人

2、现场作业人员配备

工种
作业一班
作业二班
合计
钻工
3
3
6
爆破员
1
1
2
耙碴工
3
3
6
绞车工及信号工
2
2
4
运碴司机
1
1
2
辅助工
2
2
4
安全员
1
1
2
班长
1
1
2
小计
14
14
28

F、爆破说明

炮眼排列及装药量

眼号
炮眼名称
炮眼深度
炮眼个数
装药量
联线方式
爆破顺序
卷/眼
KG/眼
小计（KG
1-5
掏槽眼
2．1
5
10
1.5
7.5
串联
分段爆破
6-9
辅助眼
2．0
4
8
1.2
4.8
10-16
帮眼
2．0
6
7
1.05
6.3
17-24
周边眼
2．0
8
7
1.05
8.4
25-28
底眼
2．0
4
6
0.9
3.6
合计

27

30.6

预期爆破效果

名称
单位
数量
炮眼利用率
%
90
每循环进尺
M
1.8
每米炸药消耗
KG
17
每米雷管消耗
个
13．5

正规循环作业图表

工序
时间
1
3
4
5
6
8
交接班
20’

打眼
180’

装药联线
30’

爆破
20’

通风
30’

排险
20’

出碴及铺轨
150’

4、掘进通风
通风方式：在王贵寺矿井临时通风主扇（240m）送出的新鲜风流处采用11kw的局扇压入式通风至斜井作业面；风筒直径为250~300mm、采用钢质材料制作，掘进超过150米（送风距离）后改为11kw、5.5kw局扇压抽混合式通风。
1） 按风速计算
按《矿山安全规范》规定，掘进中的岩石巷道。最低风速为0.25%m/s。最高风带为4m/s的要求计算。
Q=掘＞0.25×30.5×4.84=36.9m3/mim
Q=掘＜4×30.5×4.84=590m3/mim
根据以上计算和验算，考虑到上山掘进且距离较远，同时注意到一次爆破作业所使用的炸药量，故工作面所需风量取值为36.9m3/mim，选用11kw局扇二台，5.5kw二台足可解决其困难时期的通风问题。
Q供=Q掘、联合轴风机选择合理、符合要求。
2） 通风路线
轴流风机（新鲜风流）→开挖工作面；工作面废旧风流→硐外碴场（地表）
3） 防尘：
A、 采用湿式钻眼法及洒水降尘。
B、 加强通风排尘。
C、 加强个人防护，工作时必须佩戴防尘口罩等。
4） 供电系统

配电点电气设备连接示意图：

电源 风机开关 机房开关 综保
2w80-200

2281-4

2c815-60
2c815-60
IY8-24
检漏继电器
ADI-20
断电仪

5、出碴
因本工程为上山长距离掘进且斜井倾角只有25度，如靠岩石的自重溜下是做不到的，只有依靠人力或机械进行搬运才子佳人能达到目的。
（1）排碴的方式：采用人工装岩，井筒内铺设临时轨道和安装绞车将渣石下放至242m水平经有轨运出洞外。
（2）排渣阶段：当井筒往上掘进在30米内采用人工装运至242m水平（岩石自重下放）；当井筒掘进长度大于30米后将采用工作面人力装车由绞车通过轨道下放。
（3）绞车型号及配件
绞车 KY-100 ；固定楔、滑轮组（尾轮、导向轮、架绳轮）、简易阻车器等（图2）。
四、安全技术措施：.
1、安全组织措施
1）安全工作是施工生产正常运作的前提，合同签定后，项目经理部将组建以项目经理为组长的安全施工机构，设副组长一名和专职安全员１～２名，负责监督施工现场的所有安全工作。安全管理组织机构见下图：

２）安全目标。杜绝因公伤亡事故，年重伤率控制在０．０６‰之内，严防坍塌、中毒、触电等各类事故发生。
2安全保证措施
1) 安全生产管理措施：
a) 全面落实安全责任制度，加强现场安全管理，开展经常性的安全常识教育和安全生产教育，贯彻“安全第一,预防为主,综合治理“的方针。
b) 全面实行三级安全教育并健全各项安全监督制度。
c) 具有高度隐患的施工现场设立各种醒目的安全警示牌，并采取一定的防范措施。
d) 施工爆破作业必须严格执行《爆炸物品使用管理安全规程》等有关规范规定，禁止非专业人员从事危险工种工作。
e) 建立安全事故应急预案制度。
f) 重点加强井筒排渣工作的管理，制定切实可行的安全保证措施。
g) 强化井筒施工的通风管理工作，必须做到只要工作面有人员施工就应有新鲜风流送至工作面。
h) 因井筒掘进的排碴方式主要为人工装车后，通过临时绞车牵引重车下行至242m水平，故必须做好安全防范措施：一是在井筒内安设安全门（242m井口处，撑子面矿车仃放处安装活动阻车器）；二是绞车运行期间禁止井筒内行人或作业。
2) 顶板及边帮管理措施：
a) 井筒开挖如遇害岩层较为破碎松散或构造复杂时，应加强监测和管理，必要时暂仃作业面施工并向业主报告和提出施工方案，方案一旦批准即展开施工进行支护。
b) 严格执行敲帮问顶制度，开工前由安全员对工作面进行一次全面检查，清除顶帮悬浮的岩块，确认无危险后方可进行作业。
c) 钻眼时要随时注意观察顶板的变化，如有异常应立即停止作业，排除存在的险情后方可继续作业。
3) 通风
a) 风机由专人管理，不准随意开停风机，风机或电气设备发生故障时，必须切断电源，撤离人员，在恢复通风10分钟后地可继续作业。
b) 风筒必须悬挂速度，采用插接反边连接。风筒口距工作面不得小于10M，严禁风筒漏风。
c) 局扇的安装必须视斜井作业面距离进行推进，独头工作面在150M后，应改为压抽式混合通风方式确保施工安全。
4) 爆破：
a) 严格按《爆破安全规程》和《中华人民共和国民用爆炸物品管理条例》操作。
b) 爆破员必须持证上岗，严禁替代作业。
c) 火工材料必须做到专人专用。
d) 严格执行“一爆三检”及“小组连锁爆破”制度。
e) 爆破时必须采用正向爆破、严禁反向爆破，严禁明爆作业。
f) 爆破前必须设置警戒、清点人员、确认安全后方可引爆。
g) 爆破时如出现未爆或短爆，必须由爆破安全员直接指导下进行处理，严禁违规操作。
5) 用电安全措施
a) 临时用电必须符合中华人民共和国城乡建设环境保护部部颁标准和当地供电局的有关安全进行规程。
b) 电气设备必须做到“一机一闸一漏保一接地”
c) 电气设备必须设防爆装置。
d) 电线电缆必须按规范铺设。
五、质量管理目标
1、 科学管理、严格要求、文明施工、确保合格、争创优良。
2、 建立健全施工质量保证体系。
3、 设备器件及材料的订货、购置与进场全部按计划有序进行，工程中使用的所有消耗材料、半成品、用电器具等设备的质量必须符合设计要求和国家标准规定，所有材料均有出厂合格证和试验报告。
4、 施工质量保证措施
实行质量管理责任制，按照谁施工谁负责的基本原则，落实到人，明确每个成员的质量责任，严格执行“三检”制度，所有隐蔽工程必须做好记录。并经业主相关部门汇签认可符合要求后方可进入下一工序施工。
5、井筒及辅助性工程掘进的一次性合格率大于95%、欠挖量为零，支护工程一次性合格率大于98%。
六、进度计划管理
1）根据本工程特点，我公司拟组织充足的精干人员、精良设备投入本工程施工。采用先进的机械设备，搞好机械化流水作业，确保工程按合同期限顺利进行。
2）制定周密详细的施工进度计划，在统筹兼顾、合理安排、精心组织的同时，抓住关键工序，对影响到总工期的工序和作业环节给予人力和物力的充分保证，确保总进度计划的顺利完成。
3）在工程开工前，严格按照合同总工期要求，提出工程施工总进度计划，并对其是否科学、合理，能否满足合同规定工期要求等问题，进行认真审查。
4）对生产要素认真进行优化组合，动态管理。及时地组织人员、物质进场，保障后勤供应，满足施工需要。保证施工连续作业，顺利完成施工任务。
5) 落实经营承包责任制，搞好内部分配，实现“按班计量、按量计分、以分取酬，优质优价”的分配原则。充分调动人员的积极性，激发全体员工的劳动热情。
七、主要投入机械设备及仪器一览表
序号
机械、设备、仪器名称
型号规格
数量
产地
出厂年份
备注
1
压缩机
10立方
1
浙江开山
2007

2
风钻
YT28
6
甘肃天水
2009

3
绞车
KY-100
2
湖北恒立
2009

4
侧卸式矿车
1M3
8
衢州
2009

5
轴流式通风机
WY-15
4
赣 州
2009

6
轴流式通风机
WY-11
4
赣 州
2009

7
矿用轮式运输车
1T
2
福 田
2009

8
电焊机

1
银 象
2009

9
砂轮机

1
银 象
2009

10
全站仪
PTS-721
1
日 本
2006

11
水准仪
ZDS-3
1
北 京
2004

12
电机车
ZK1.5/250
1
湘潭
2010.5
