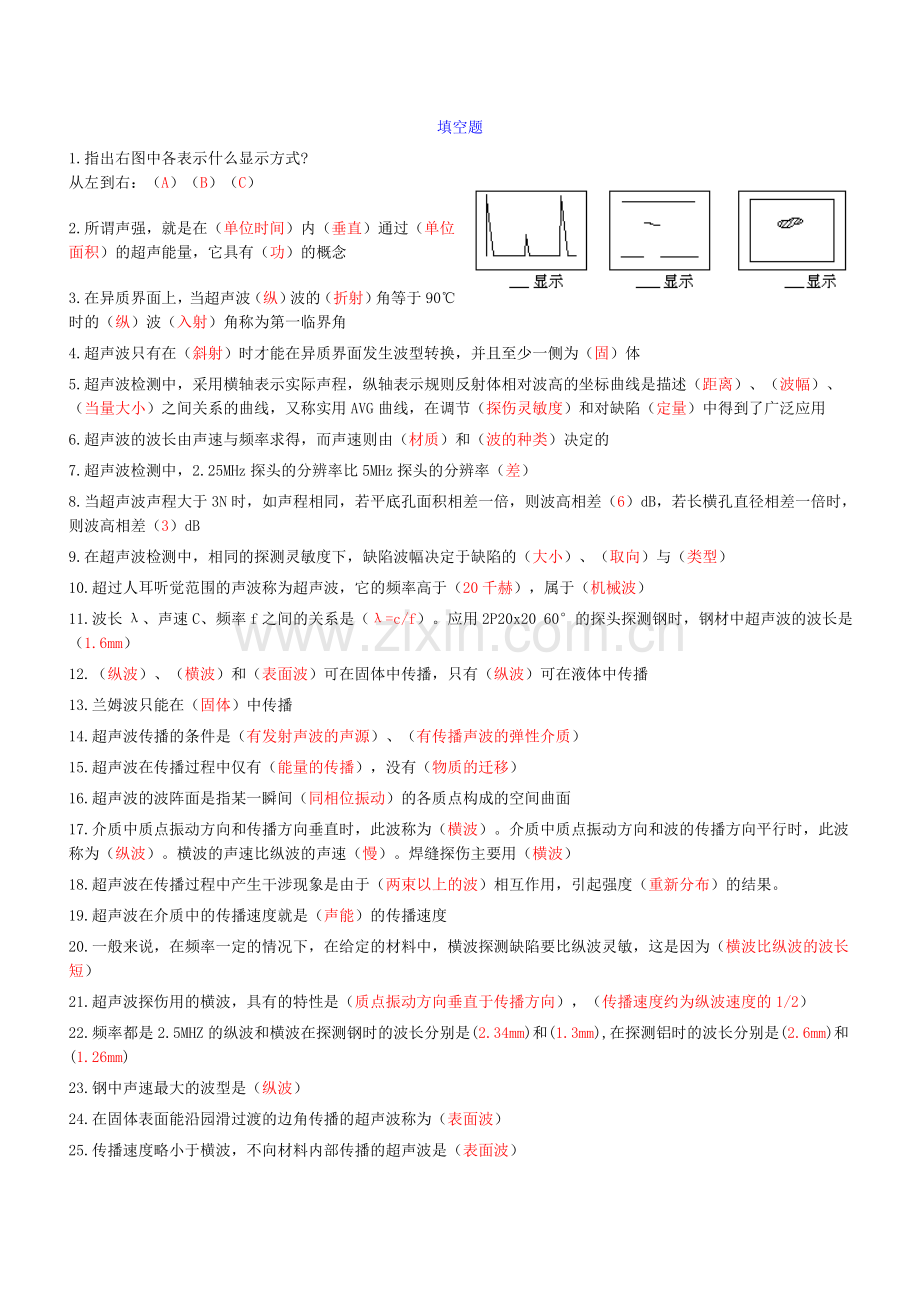

超声波填空题.doc

填空题

1.指出右图中各表示什么显示方式?
从左到右：（A）（B）（C）
2.所谓声强，就是在（单位时间）内（垂直）通过（单位面积）的超声能量，它具有（功）的概念
3.在异质界面上，当超声波（纵）波的（折射）角等于90℃时的（纵）波（入射）角称为第一临界角

4.超声波只有在（斜射）时才能在异质界面发生波型转换，并且至少一侧为（固）体
5.超声波检测中，采用横轴表示实际声程，纵轴表示规则反射体相对波高的坐标曲线是描述（距离）、（波幅）、（当量大小）之间关系的曲线，又称实用AVG曲线，在调节（探伤灵敏度）和对缺陷（定量）中得到了广泛应用

6.超声波的波长由声速与频率求得，而声速则由（材质）和（波的种类）决定的
7.超声波检测中，2.25MHz探头的分辨率比5MHz探头的分辨率（差）
8.当超声波声程大于3N时，如声程相同，若平底孔面积相差一倍，则波高相差（6）dB，若长横孔直径相差一倍时，则波高相差（3）dB
9.在超声波检测中，相同的探测灵敏度下，缺陷波幅决定于缺陷的（大小）、（取向）与（类型）
10.超过人耳听觉范围的声波称为超声波，它的频率高于（20千赫），属于（机械波）
11.波长λ、声速C、频率f之间的关系是（λ=c/f）。应用2P20x20 60°的探头探测钢时，钢材中超声波的波长是（1.6mm）
12.（纵波）、（横波）和（表面波）可在固体中传播，只有（纵波）可在液体中传播
13.兰姆波只能在（固体）中传播
14.超声波传播的条件是（有发射声波的声源）、（有传播声波的弹性介质）
15.超声波在传播过程中仅有（能量的传播），没有（物质的迁移）
16.超声波的波阵面是指某一瞬间（同相位振动）的各质点构成的空间曲面
17.介质中质点振动方向和传播方向垂直时，此波称为（横波）。介质中质点振动方向和波的传播方向平行时，此波称为（纵波）。横波的声速比纵波的声速（慢）。焊缝探伤主要用（横波）
18.超声波在传播过程中产生干涉现象是由于（两束以上的波）相互作用，引起强度（重新分布）的结果。
19.超声波在介质中的传播速度就是（声能）的传播速度
20.一般来说，在频率一定的情况下，在给定的材料中，横波探测缺陷要比纵波灵敏，这是因为（横波比纵波的波长短）
21.超声波探伤用的横波，具有的特性是（质点振动方向垂直于传播方向），（传播速度约为纵波速度的1/2）
22.频率都是2.5MHZ的纵波和横波在探测钢时的波长分别是(2.34mm)和(1.3mm),在探测铝时的波长分别是(2.6mm)和(1.26mm)
23.钢中声速最大的波型是（纵波）
24.在固体表面能沿园滑过渡的边角传播的超声波称为（表面波）
25.传播速度略小于横波，不向材料内部传播的超声波是（表面波）
26.在传播超声波的介质内，由于交变振动产生了压强，这种交变的附加压强就叫做（声压），单位时间内通过超声波传播方向垂直截面单位面积上的声能称为（声强），后者与前者的振幅平方正比。
27.近场区是指（邻近探头），声压（无规律）变化，有极大值和极小值的区域
28.远场区是指远离探头，随着（距探头的距离）增加，声压（单调下降）的区域
29.邻近压电晶片，声压分布不均匀的超声场为（近场）此区长度在频率给定时，随晶片直径变小而（缩短）。用公式L0=（D2-λ2）/4λ表示
30.设晶片表面的平均入射声压为P0则理想园平面小缺陷的反射声压PF=P0As·S/λ2X2，反射波的声压与缺陷面积S成（正）比，同时与缺陷距离X的（平方）成反比而（减少）。面积为As的晶片近场距离为N，当距离在1.6N以外时,这个算式可以认为基本上是成立的。
31.设超声波的入射声压为P0，则大平底面而产生的反射波声压PF=P0As/2λX，反射波的声压与晶片面积成（正）比而增大，与距离成（反）比而减少。这个算式对晶片面积为As，距离在1.6N以外的声场基本上适用。
32.超声波投射到界面上，在同一介质中改变其传播方向的现象叫做（反射）
33.超声波从一种介质进入另一种不同介质而改变传播方向的现象叫做（折射）
34.超声波从一种介质进入另一介质后，其声束轴线与界面法线所成的夹角称为（折射角）
35.同一介质中，同一波型的超声波反射角（等于）入射角
36.超声波到达两个不同材料的界面上，可能发生（反射、折射、波型转换）
37.超声波从一种介质进入另一介质，入射声束轴线与界面法线所成的夹角称为（入射角）
38.在离晶片的一定距离外，超声波按一定角度扩散。在超音波检测中，这个角度是以（声压）在理论上是零点的位置作为基准的，即说指向角θ0=70λ/D
39.公式sinθ1/C1= sinθ2/C2叫做（折射定律）
40.使一种波产生90°折射的入射角叫做（临界角）
41.超声波垂直入射至异质界面时，反射波和透射波的波型（不变）
42.为使经折射透入第二介质的超声波只有横波，纵波在第一介质的入射角应（在第一和第二临界角之间）
43.有一个5P20x10 45°的探头，有机玻璃楔块内声速为2730m/s，被检材料（碳钢）中的声速为3230m/s，求入射角α的公式为（α=Sin-1(3230/2730)·Sin45°）
44.超声波从水中以5°角入射到钢内，此时的横波折射角（小于）纵波折射角
45.在水/钢界面上，水中入射角为7°，在钢中主要存在的振动波型是（纵波、横波同时存在）
46.用入射角为30°的有机玻璃斜探头探测钢时，折射横波的折射角是（36°）。要使钢中折射横波的折射角是45°，纵波在水中的入射角应是（19.17°）。
47.超声波以一定角度入射在不同介质的界面上，第二介质中声波折射角的大小是由 （两个介质中声速）决定的
48.超声波在介质中传播时，任一点的声压和该点振动速度之比称为（声阻抗），它常用 （介质密度）和（声速）的乘积来表示
49.超声波纵波从水中倾斜入射到金属材料中时，折射角主要取决于（水与金属的相对声速及声波入射角）
50.超声波通过一定厚度的薄层介质时，若介质两侧面的物质声阻抗相等，则薄层厚度为（1/2波长的整倍数）时，将有最大的声压透过率
51.探头前保护膜的声阻抗公式，（Z=声阻抗）应是（Z保护膜=(Z晶片xZ工件)1/2 ）
52.超声波通过两种材料的界面时，如果第一介质的声阻抗比较大，但声速与第二介质相同，则折射角与入射角（相同）
53.超声波从材料1进入材料2，随声阻抗比Z1/Z2的增大，而透过声压（减小）
54.表征材料声学特性的材质衰减，主要是由（散射和吸收）所引起的
55.当超声波的波长与金属晶粒相比，数值相近，或小于晶粒时，（衰减）显著、穿透能力减弱，同时由于晶粒反射，出现（杂乱）回波，不易检出缺陷。
56.为减小超声波通过介质时的衰减和避免林状回波，宜采用（较低）频率和（纵）波进行探伤。
57.因工件表面粗糙使超声波束产生的漫射叫做（散射）
58.缺陷反射能量的大小取决于缺陷的（尺寸）、（方位）、（类型）
59.晶片厚度和探头频率是相关的，晶片越厚则频率（越低）
60.一般地说，如果频率相同，则在粗晶材料中，穿透力强的波型是（纵波）
61.在小工件中，声波到达底面之前，由于声束扩散，在试件侧面可能会有（波型转换）产生
62.由发射探头发射的超声波，通过试件后再由另一接收探头接收，这种检验方法称 为（穿透法）
63.莱姆波可用于检查（薄板）
64.晶片与探测面平行，使超声波垂直于探测面而进入被检材料的检验方法称为（垂直法）
65.靠近探头的缺陷不一定都能探测到，因为超声波检测仪器存在有仪器（阻塞）效应
66.超声波探伤中常用的换能器是利用（压电）原理
67.把某些材料所具有的，能使电能与机械能相互转换的特性称为（压电）效应
68.声程大于3N时，声程增加一倍，大平底的反射声压为原来的（1/2倍），平底孔的反射声压为原来的（1/4倍），横通孔的反射声压为原来的（1/2.8倍），球孔的反射声压为原来的（1/4倍）。
69.声程大于3N时，若声程相同，则孔径增加一倍时，平底孔反射声压为原来的（4倍），横通孔的反射声压为原来的（1.42倍），球孔的反射声压为原来的（2倍）
70.一般地说，在远场区，同一深度的平底孔，直径增大一倍，其回波高度提高（12dB）
71.大平底的反射声压公式（PF=P0As/2λX（Ａs-晶片面积））
72.平底孔的反射声压公式为（PF=P0As·S/λ2·X2（S-平底孔面积））
73.球孔的反射声 压公式为（PF=P0As·d/4λX2（d-球孔直径））
74.长横通孔的反射公式为（PF=[P0As/2(2)1/2·λ]·(d/X3)1/2（d-横通孔直径））
75.在远场区，同直径的平底孔，声程从100mm增大到300mm，若不计材质衰减，则声压减小（19dB）
76.在远场，同声程的长横通孔，直径从2mm增大到8mm时，其回波声压提高（6dB）
77.在远场，同直径长横通孔，声程增大1倍，不计材质衰减，则声压减小（9dB）
78.在下述回波高度比和分贝关系中，填入正确的分贝值
回波高度比
0.1
0.5
1
2
10
0.01
0.158
0.354
0.56
1.41
dB值
-20
-6
0
6
20
-40
-16
-9
-5
3

79.晶片发射的超声波声压，在1.6N以外，与晶片面积S成（正）比，与波长成（反）比，因此频 率越高，（声压）也越大
80.声程大于3N且声程相同时，若孔径差1倍，平底孔回波高度差（12）dB，横通孔的回波高度差（3）dB，球孔回波高度差（6）dB。
81.声程大于3N且声程相同时，若孔径相同，声程差一倍，平底孔回波高度差（12）dB，横通孔的回波高度差（9）dB，球孔回波高度差（12）dB。
82.当某些晶体受到拉力或压力时产生形变，从而晶体的表面上出现电荷，这种现象称为（压电）效应，这一效应是可逆的
83.压电晶片是具有压电效应的晶体材料，用于超声波探伤的压电晶体材料，如石英、硫酸锂、碘酸锂等是（单晶）体，而钛酸钡、锆钛酸铅是（多晶）体，也称（压电陶瓷）
84.把电能转变成超声声能的器件叫做（换能器）
85.超声波检测常用的探头种类有（直探头）、（斜探头）、（组合双晶探头）、（水浸探头）。（任写四种）
86.液浸聚焦探头设计中，声透镜的声速为C1，液体中的声速为C2，若C1＞C2，声透镜应加工成（平凹）形。若C1＜C2，声透镜应加工成（平凸）形。若C1=C2，声透镜（不产生）聚焦
87.水浸法比直接接触法优越，主要是由于不受（工件表面光洁度）影响，还可以实现声束（聚焦）的缘故
88.为实现钢管的横波探伤，要求入射角在（第一临界角）和（第二临界角）之间
89.当横波入射到平面缺陷时，在一定条件下，就会产生（波型转换），这种现象与横波（入射角）有关
90.超声波声速与介质弹性系数、密度之间的关系式是（CL=[(E/ρ)(1-σ)/(1+σ)(1-2σ)]1/2 ）
91.共振式超声波仪器主要采用（连续纵波）
92.为了在工件中得到纯横波，不但要选择合适的（入射角），而且要给斜探头选择合适的斜楔材料，应满足斜楔材料的纵波声速（小）于工件中的横波声速
93.为了在工件中得到纯横波，不但要选择合适的（入射角），而且要给斜探头选择合适的（斜楔材料）
94.为了给tgβ=2.5的斜探头设计一个适合1:1水平定位法，并使得第一次回波前沿出现在第三格，第二次回波前沿出现在第九格的半圆试块，该试块的半径应是（32.3）mm

95.在测试某台超声波检测仪的垂直线性时，首先要做出如下一组衰减量与理论回波高度的对应数值，再根据实测回波高度对应值，然后计算该仪器的垂直线性误差，请填出下述表格中0、6、12、18、24dB时的理论回波高度对应数值
衰减量（dB）
0
2
4
6
8
10
12
14
16
18
20
22
24
26
波高值（%）
100

50.1

25.1

12.6

6.3

96.对下图中示出的工件选定适合的超声波入射方向和探测面:

97.粗晶材料的探伤可选用（较低）频率的探头
98.由于工件表面粗糙，而造成声波传播的损耗，其表面补偿dB值应用（实验）方法测定
99.用纵波水浸法探测钢材时，为防止在第一次底面回波前面出现二次界面回波，水层厚度为25mm时，能探测钢材的最大厚度为（100mm）
100.直探头探测厚250mm及500mm的两个饼形锻件，若后者探测面粗糙，与前者耦合差5dB，材质衰减均为0.004dB/mm，前者的底面回波调至示波屏满幅度的80%，则后者的底面回波应为满幅度的（20%）
101.超声波探伤报告的主要内容是（被检产品的基本状况）、（探伤方法）、（探伤条件）、（验收标准）、（探伤结论）、（操作者）、（审核人）、（探伤日期）
102.管子的槽形参考标准，应把槽加工在管子的（内外表面）
103.超声波探伤试块的作用是（检验仪器和探头的组合性能）、（确定灵敏度）、（缺陷定位）、（缺陷定量）
104.组成直探头的元件有（压电晶片）、（吸收块）、（高频接线和地线）、（保护膜）、（外壳）等，其中（压电晶片）是主要元件，其功能是将（电能）转变成（声能），并且可逆
105.超声波探头中的吸收块所起的作用是（抑制不需要的振动）和（吸收杂波），常用（环氧树脂粉加钨粉）制成
106.超声波探头中的匹配吸收块（即阻尼块），其作用是阻尼晶片的振动使脉冲便窄，限制从晶片背面发射的声波，以防止出现杂波。探头若不加阻尼块，始脉冲应会变（宽），盲区变（大），分辩力（降低）
107.斜探头的楔块应采用（纵波声速比被检工件横波声速小）的材料制成，它的功能是将（纵波）按给定的（入射角）斜射到工件表面，在界面发生折射，形成（横波）或（瑞利波）或（兰姆波）在工件中传播
108.联合双直探头有（两）块压电晶片，在电路上和声路上（彼此分离），晶片前装有（延迟块），此种探头有盲区（小），有助于（近表面缺陷）的检出
109.频率（高）的探头容易产生（宽度窄）的脉冲，因此在探测薄工件和近表面缺陷时，应选择（高）频率的探头。
110.超声波探伤仪最重要的性能指标有（分辨力）、（动态范围）、（水平线性）、（垂直线性）、（灵敏度）、（信噪比）。
111.波束中心入射到试件探测面的一点叫（入射点），此点到探头楔块前端的一段距离叫探头的（前沿距离），入射点变化时，此段距离（也变化）。
112.如果仪器采用锯齿扫描发生器，其扫描锯齿波形的好坏程度，决定了扫描（水平线性）的好坏。
113.使用AVG曲线法定量时，仪器调节中，不应该使用（“深度补偿”）和（“抑制”）
114.调节“抑制”旋钮，会影响仪器的（垂直线性）和（动态范围）
115.超声波检测仪中，以荧光屏纵轴显示超声波信号强度，以横轴显示超声波传播时间或反射体深度的脉冲显示法叫做（A扫描显示）
116.利用阴极发射的电子束在荧光屏上显示图象的电子管叫做（阴极射线管）
117.超声波检验中，脉冲的持续时间称为（脉冲宽度）
118.一个垂直线性好的仪器，在荧光屏上波幅从80%处降至5%时，应衰减（24）dB
119.在A型扫描显示中，电子束在阴极射线管的荧光屏上均匀重复移动，所形成的水平线叫做（扫描线）
120.超声波检测仪中，产生高压电脉冲以激发探头工作的电路单元称为（脉冲发生器）
121.被放大的信号幅度与缺陷的反射面积成正比关系，放大器这一非饱合的放大区域称为（线性范围）
122.能将两个相邻缺陷在示波屏上区分开的能力叫（分辨力）
123.探伤仪发射电路部分的功用是（发射电脉冲）
124.仪器的盲区，除了与探头特性有关外，主要还决定于接收放大器在强信号冲击下的（阻塞）时间。
125.国际焊接学会的IIW试块可用来测定超声波检测仪和探头的组合性能指标，其中包括：（水平线性）、（垂直线性）、（灵敏度）、（分辨力）、（盲区）、（声程）、（入射点）、（折射角）
126.国际焊接学会的IIW试块其厚度为（25）mm，宽度为（100）mm，长度为（300）mm，凹槽上的（85）mm及槽两侧的91mm和（100）mm可用于测定探头的（分辨力）
127.钢板探伤中，当同时存在底波和伤波时，说明钢板中存在（小于）声场直径的缺陷。
128.当第一次和第二次底波之间出现伤波时，钢板中可能存在尺寸很大的缺陷，也可能存在尺寸很小的缺陷，可以用（6dB法）测量缺陷的边界位置
129.当板材厚度为δB，水层厚度为δS时，要求采用四次重合法探伤。其条件分别为一次重合法时（δS1=δB/4），二次重合法时（δS2=δB/2）、三次重合法时（δS3=3δB/4）、四次重合法时（δS4=δB）
130.管件探伤的入射角公式为（(CL1/CL2)≤sinα≤(r/R)·(CL1/CS2)，式中： R—管子外径，r—管子内径）
131.管子超声波探伤中，超声波在耦合介质中聚焦点的内半角公式为（θ=tg-1(D/2F) 式中：D-晶片直径；F-焦距）
132.已选定某一聚焦探头对管材作水浸聚焦探伤，如果聚焦点不能调整到被检管件的中心轴线上，而是偏离中心轴线一定距离，在管壁内将出现（无底波反射）
133.采用大平底反射波探测锻件，在计算缺陷当量大小时，要注意缺陷是否在（3倍近场长度）以外
134.采用大平底反射波探测锻件时，一定注意底面的（平直度）
135.在单探头扫查法中，分为①（锯齿型）扫查法、②（转角）扫查法、③（环绕）扫查法、④（斜平行）扫查法、⑤（沿焊缝两侧平行）扫查法
136.焊缝超声波检测中，由于焊缝加强高的存在，探头一般（不放在）焊缝上，而是将探头（放在钢板上），超声波倾斜射入焊缝进行探伤。
137.直接用缺陷波高来比较缺陷的大小，仪器的“抑制”和“深度补偿”旋钮应置于（关）的位置
138.厚板上进行焊缝探伤时，如焊缝不磨平，应从工件的（内）表面和（外）表面，在焊缝（两）侧，共（四）个探测面探伤。
139.厚板上进行焊缝探伤时，如焊缝磨平，为发现焊缝的横向缺陷，应在焊缝上，沿焊缝的（纵）向探测
140.与表面光滑的零件相比，表面粗糙的零件作超声波检测时，通常使用频率较（低）的探头和粘度较（高）的耦合剂
141.超声波检测用的探头中，置于压电晶片背面的阻尼块有三个基本作用，第一是用于固定（晶片位置），第二是用于吸收（晶片背面的超音波），第三是用于减少（晶片持续振动时间），从而使得脉冲宽度变（窄）
142.钢板的直探头探伤中，显示于示波屏上的缺陷回波图形可以分为三种，它们是：（底波多次反射和缺陷的多次反射波同时出现）、（只有缺陷的多次反射波出现）、（只有一些紊乱的波）
143.钢板探伤的扫查方式有：（全面扫查）、（格子线扫查）、（列线扫查）、（边缘扫查）
144.选择焊缝探伤中的斜探头折射角时，为使整个焊缝截面不漏检，选用的折射角β必须满足（tgβ≥(D+L)/T，式中：D-焊缝宽度；L-探头前沿长度；T-钢板厚度）
145.超声波检测仪上的衰减器精度一般用（每12dB）或（每2dB）中的误差表示

146.对试样进行接触法斜角探伤时，如果入射角达到第二临界角，就会产生（表面波）
147.换能器频率与晶片厚度有关，晶片越（薄），频率越（高），材料对声能的衰减越（大）
148.在直径一定的条件下，晶片频率提高时，声束扩散角将（减小），声指向性将（改善）
149.透镜的曲率半径增大时，透镜的焦距将（增大）
150.透镜的曲率增大，透镜的焦距将（缩短）
151.垂直探伤时，工件探测面与底面不平行，底波将（降低）或（消失）
152.在（远场）区，缺陷显示的振幅随传播距离的增加而按指数规律降低
153.纵波折射角90°时所对应的入射角称为（第一临界角）
154.超声波传播过程中的能量总消耗称为（衰减）
155.当入射角选在第一临界角和第二临界角之间，在工件中传播的超声波为（横）波
156.横波折射角90°时所对应的入射角称为（第二临界角）
157.声波遇到异质界面时，在原介质中改变传播方向的现象叫做（反射）现象
158.超声波从一种介质进入声速不同的另一种介质后，其方向发生变化的现象叫做（折射）现象
159.超声波探伤中，晶片是由具有（压电效应）的（压电）晶体制作的
160.超声波在介质中传播时，介质的密度和声波传播速度的乘积称为（声阻抗）
161.横波主要用来检查（管材）和（焊缝）
162.超声波探伤仪在单位时间内产生的脉冲数目叫做（脉冲重复频率）
163.检验近表面缺陷最有效的方法是采用（收发联合双晶）探头
164.在远场区，同一深度的平底孔，直径增大一倍，其回波高度提高（12）分贝
165.在远场区，同声程的横孔直径从2毫米增大到8毫米时，其回波高度提高（6）分贝
166.在远场区，同直径横孔声程增大一倍时，不计材质衰减，其回波高度降低（9）分贝
