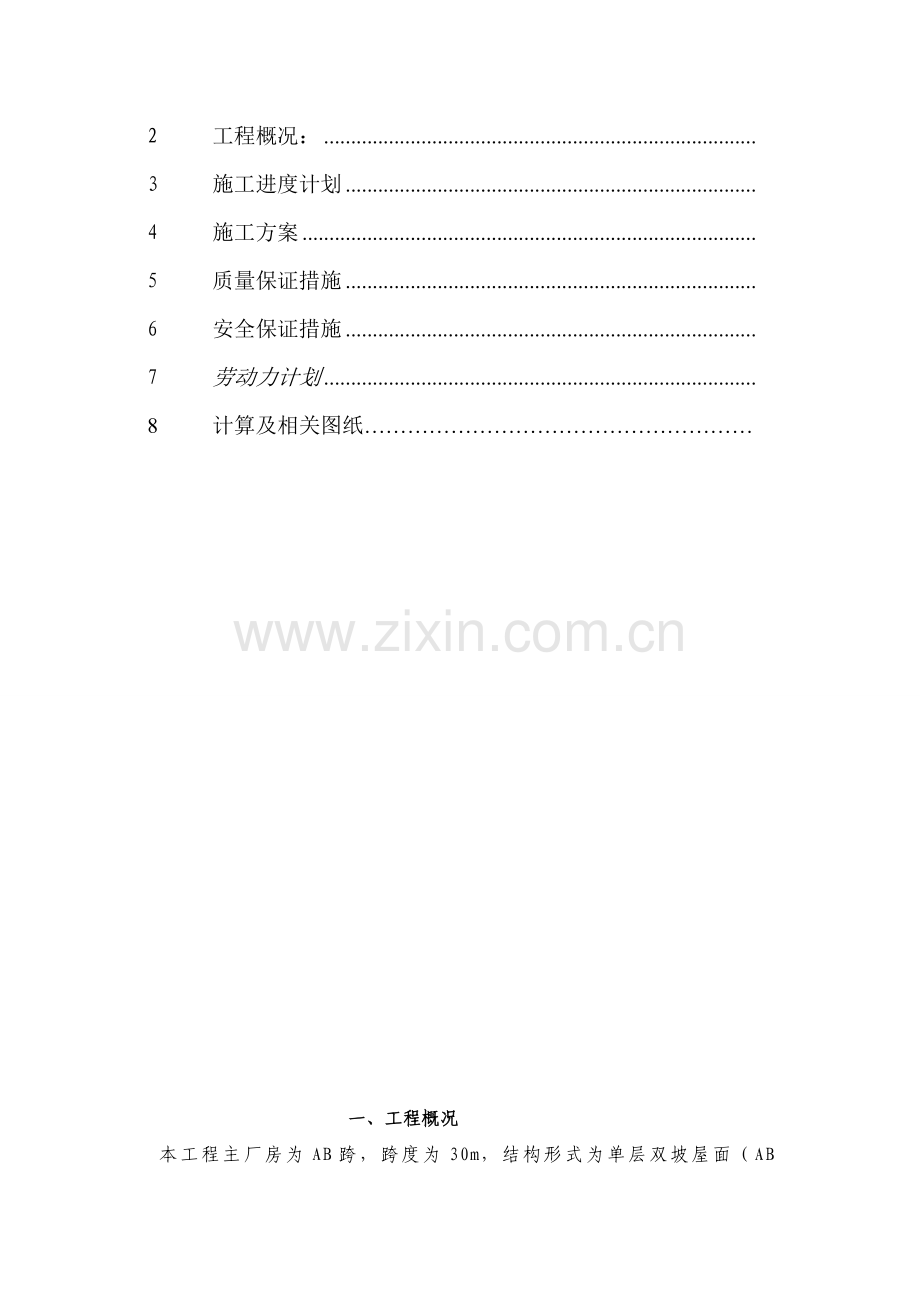

目 录

1 编制依据 .
2 工程概况： .
3 施工进度计划 .
4 施工方案 .
5 质量保证措施 .
6 安全保证措施 .
7 劳动力计划 .
8 计算及相关图纸………………………………………………

一、工程概况
本工程主厂房为AB跨，跨度为30m，结构形式为单层双坡屋面（AB跨中为屋脊），屋面坡度为1：10，厂房行线方向1线至9线长60m，厂房檐口标高18m； AB坡屋面板约长30m。屋面采用0.6厚YX51-380-760彩色压型钢板。屋面檐口均采用有组织排除雨水。
厂房墙皮结构采用C型钢檩条，主厂房墙瓦采用0.6厚YX28-205-820彩色压型钢板及1.5厚阻燃型聚碳酸酯采光板波形同墙板。。采用T6×25自攻螺丝固定于钢檩条之上。
本工程施工压型板量约5000平米，其中墙板约1800㎡，屋面板约3200㎡。屋面板长度16.2米，使用吊车吊装屋面板。

二、编制依据
1.1.1 本工程建筑施工图纸。
1.1.2 国家有关建筑安装工程施工验收规范、标准及现行有关规定。
（1）《钢结构设计规范》GB 50017-2003
（2）《钢结构工程施工质量验收规范》GB 50205-2001
（3）《冷弯薄壁型钢结构技术规范》GB50018-2002
（4）《压型金属板设计施工规程》YBJ 216-88
（5）《彩色涂层钢板与钢带》GB/T 12754-91
（6）《建筑压型钢板》GB/T 12755-91
（7）《金属压型板紧固件设计与施工规程》BEQ-(TJ)0016-89
（8) 《建筑机械使用安全技术规程》 （JGJ33-2012）
（9) 《施工现场临时用电安全技术规范》 （JGJ46-2005）
（10) 《建筑施工安全检查标准》 （JGJ59-99）
（11）《建筑施工起重吊装工程安全技术规范》（JGJ 276-2012）
（12）《建筑施工高处作业安全技术规范》（JGJ 80-1991）
（13） 梅钢有关规定。
（14） 我公司ISO9002贯标文件要求和有关作业指导书。

三、施工进度计划
3.1、本项目计划在2013年10月9日开始安装，作业期限为22天，本工程主要的危险源因素是高空作业，因此管控高空作业是本工程安全管控的重点。
3.2安全投入材料
序号
材料名称
型号
数量
备注
1
安全带
双钩
10付
超过2M高空作业
2
安全帽

20顶

3
圆钢
Ф10
1吨
井字梯及吊篮
4
跳板
250*60
30块

5
生命绳

300M
临时安全绳
6
灭火器
干粉、泡沫
5个

7
安全警示牌

2块

8
警示三角旗

300M

四、施工方案
本工程的屋面板长度约为16.2米的长尺型屋面板，根据结构安装顺序，从9线向1线方向设置行走压屋面板，行走路线见附图。屋面板铺设时逆常年主导风向进行铺设安装，从9线开始，1线结束。屋面板采用专用的运输轨道运至安装位置，然后按照施工规程进行安装。其中由于行车于10.14-10.19吊装，1-3轴屋面瓦待吊车将行车主要构件吊装后再安装。
墙面板采用在檐口处设置专用吊具（吊篮或简易挂梯）拉送就位进行安装。安装时应严格执行设计有关要求和施工图纸及排版图的规定进行安装。
屋面板及墙面板按配板图在加工厂制作好后运至现场安装。

施工流程图
建筑图

屋面配板图 墙面配板图

准备工作

劳动力、施工机具准备

技术交底、熟悉配板图

钢结构验收合格

屋面支架焊接，刷漆验收合格

压型板运输到位

AB跨1-9线屋面板安装

屋面、墙面泛水板安装

AB跨1-9线墙面板安装（从9/B轴，右手往左手方向施工）

门、窗及包角板安装

屋、墙面清扫

自检 专检 交工验收

项目经理：李小华

项目负责人：蔡立文

项目施工员：岑本顺

项目安全员：阚旭昇

班长：陈开东

施工班组全体人员

屋面板安装
第一块屋面板安装必须保证屋面板与屋脊线的垂直度，也是屋面板安装的关键所在，它是后续屋面板安装的参考。第一块屋面板安装完后，在檐口处屋面板的端头挂一根细铁丝，此铁丝必须平行于屋脊。大面积铺在铺设屋面板时以此线作为基准线进行铺设,使板在檐口处保持在一条直线上。在前一张板已被固定件扣好，便可铺设下一张屋面板。每安装一块屋面板，必须在装有屋面板支架处用专用的咬口设备，每2～3个檩距咬口一处,作为临时固定，屋面板在檐口和屋脊处必须进行临时咬口固定，每处咬口长度不得小于300㎜；依此类推，直到全部屋面安装完成。
在屋面檐口处人工咬口300mm，在檩条与檩条之间人工咬口200mm，位置一致，其余用专用咬边机使板与板均匀坚固的咬合为一体，通过专用咬边机的咬合，使板折合处与板纵向弯折处成为一条直线，绝不会出现咬合边下处及咬合侧面不平直的现象，并且保证不会出现在下雨的同时由于两点反弹通过风向把雨水积、流、渗到厂房内侧。屋面板长出天沟内檐150mm，并使天沟一侧屋面板安装完成后成一条直线。
包角、泛水板的安装
屋脊板为无接缝搭接，，屋脊盖板与成型屋面板屋脊连接处不采用螺栓打孔连接，采用专用尼龙扣连接件，在屋脊盖板下与屋面板侧面连接，再用专用工具与屋脊盖板连接，连节点在屋脊挡风板内侧，使之屋脊盖板与屋面板包括风楼屋面板屋无一个拉铆钉和螺栓孔，避免因屋脊盖板与屋面板连接，节点施工等不利原因在造成的漏水现象。
风楼纵向泛水板与屋面板的连接不用铆钉连接，决定采用专用机械制作包角，泛水，二次成型，且为减少接缝，每一块10M。搭接长度不小于100mm，顺水流方向或主导风向铺搭，搭接处两板间垫双面自粘胶带，并用双排拉铆钉交错拉接，排距、钉距不大于50mm。 屋面节点连接处如不可避免有外露螺栓头时，其螺栓头要与屋面颜色一致，采用尼龙头多角螺栓连接。
成品保护
所有制作安装人员，在屋面上操作时，施工人员不许穿硬底鞋，屋面板在下落时操作人员要操作熟练，电动按钮操作上下自如，以免由于第二块板下落时压型板边缘压坏已安装好的第一块屋面板边缘，当天铺设安装就位的屋面板必须当天固定。在此安装好的屋面板上画出专用人行走道，在人行走道处铺设塑料簿膜，以免因人长期行走磨损油漆表面。以上几项施工都在屋面板已安装好后施工，下道工序要保护上道工序的成果，避免野蛮施工给以后的交工验收造成不必要的再修复，甚至换板的损失。
墙面板安装在安装第一块瓦前，在0.5m至檐口处做一根垂直于地面基准线，来控制第一块瓦的垂直度，而后每10张板或在轴线处再作从0.5m到檐口处检查线，随时检查瓦在安装过程中的垂直地面与否。为保证固定瓦的自攻螺丝在墙面上横平竖直。根据檩条间距，将瓦在地面上每10或15张摞齐后，放好孔眼位置后用电钻钻φ4mm的孔，然后取第一张做为样板，可以继续使用。在瓦安装位置对应的檐口部位设置一个滑轮吊杆，作人工吊瓦之用，地面作业人员用白棕绳通过滑轮将瓦吊到安装位置。由于墙面瓦用自攻螺丝固定，根据檩条距离制作简易挂梯，具体尺寸现场实际量制，施工人员则可站在挂梯上作业，挂梯固定在檩条上，人员作业时安全带须牢挂在檩条上。待瓦用白棕绳拉到位置调整正确后，施工人员站在简易挂梯上用电动扳手将自攻螺丝通过在瓦上面的孔眼固定在檩条上。安装时将第二块墙面板母扣边直接搭接在第一块公扣上调整对齐第一块的下端，并使第一块板与第二块结合紧密，用自攻螺丝与柃条固定，自攻螺丝颜色与彩板一致，自攻螺丝打在波谷上，每隔一个波谷打一个螺丝，且尾波谷必须打一个螺丝。墙面瓦安装好后，可进行包边、泛水板等的安装，节点参见标准图集；
落水管与墙面瓦安装同时进行。
五、质量保证体系及措施
1、质量方针
该项目经理部执行我公司IS09002质量体系文件，建立、完善该项目部质量体系，我公司质量方针是：提高员工素质，规范工作行为，追求完美品质，满足用户要求。
2、质量目标：创合格工程
3、质量管理组织
项目经理： 李小华

项目技术负责人：蔡立文

材料员：蒋旭东
技术资料员：
徐雪峰
施工员:岑本顺

钢结构班组：
陈开东

4、质量控制要求
第一块屋面板实行首检制，合格后才能大面积施工，首检主要内容：压瓦的外形尺寸及观外、瓦与配件的连接。包角泛水屋脊盖板及三块板的制作安装，应该根据设计院图纸要求制作，并按设计图纸做好排板图，特别注意颜色对号，包角板在实测实量后根据实际尺寸压制，板与板搭接处按规范操作。
本工程的屋面板采用角驰Ⅲ隐藏式压型钢板。各种压型板材、配件，必须按设计要求使用，并有齐全的质量保证资料，使用前必须由业主或监理人员审查同意后进行加工和安装。板外观无机械刮痕，涂层无脱落及影响安装和试压的缺陷，方可进行安装。卷板在地面摆放时用木方垫平垫实，木方的间距不大于0.6m，卷板堆放高度不许超过2卷板，卷板堆放时按计算用量摆放。
屋面板安装前严格检查屋面梁、檩条的安装直线度，待复查合格后在屋面每柱距间设纵横控制点（每个柱距间设三点）形成控制网，施工中严格控制屋面板的直线度和起始位置，便于包角、泛水及屋脊板安装。屋面板铺设前，调整屋面檩条水平度，确保屋面梁、檩梁表面油漆厚度达到设计要求。在屋面檩梁、檐口处按照设计要求进行固定支架安装，支架的安装必须保证沿檩梁横向、纵向均在一条直线上。屋面板要轻拿轻放，施工人员不许穿硬底鞋。采用焊接支架在放线后进行焊接，焊接好后，焊接节点按规定要求补刷油漆，屋面板铺设后必须当天固定，板与板之间搭接要紧密无缝，采用专用自吸式滚轮咬口机进行施工，中心对正，屋面板要按要求安装封头板、挡水板等。
天沟安装时，必须给出控制点，以控制天沟安装的水平直线度和标高偏差。屋面板在向上拉送时，应注意使板转角距离结构不小300mm的距离，防止在拉送过程中板面被杂物划伤。
在屋面上施工时，当天施工完后必须将遗留在屋面上的铁屑等杂物清理干净，不得隔夜，做到工完料清。根据施工图和施工验收规范的要求，认真检查墙面瓦及其附件的加工质量，合格后方可运到现场。墙面瓦在现场堆放板时，用木方作垫，且木方间的距离不超过2.5m.
墙面瓦在安装前，将压型板表满的灰尘、油污等脏物擦拭干净。墙面瓦在安装过程中，随时检查正在铺设的板与控制线两端的尺寸，保证板平行、垂直的正常铺设。安装质量要求：
压型金属板安装的尺寸允许偏差（mm）
项 目
允许偏差
波 距
±2.0
波 高
压型钢板
截面高度≤70
±1.5
截面高度＞70
±2.0
侧向弯曲
在测量长度L1的范围内
20.0
注：L1为测量长度，指板长扣除两端各0.5m后的实际长度（小于10m）或扣除后任选的10m长度。

压型金属板施工现场制作的允许偏差(㎜)
项 目 允 许 偏 差
压型金属板 截面高度≦70 +10.0 -2.0
的覆盖宽度 截面高度≧70 +6.0 -2.0
板 长 ±9.0
横向剪切偏差 6.0
板长 ±6.0
泛水板、包角板尺寸 折弯面宽度 ±3.0
折弯面夹角 2°

采光板尺寸允许偏差
序号
项目
允许偏差（mm）
备注
1
长度
0～10

2
宽度
0～5

3
波高
±1.5

4
厚度
0～0.2
≤2.0mm以内的板厚
5
侧弯
板长L/1000且≤20

注:表中 L表示板长

六、安全保证措施
4.2.1安全、技术措施
1）屋面板安装前必须沿屋面及天沟内侧纵向同时设置2根通长生命绳，横向设置1根垂直生命绳及檐口天沟外侧栏杆安装就位后，方可施工。墙面安装时移动式井字梯移动时，人员必须全部离梯及悬挂防坠绳配抓绳器。
2）防坠绳应悬挂在井字梯外侧，每根防坠绳不得超过2个人，不得固定在井字梯上端，应固定在结构安全可靠部位。
3）井字梯采用镀锌钢管制作，立柱采用直径DN25的镀锌钢管，梯档采用直径DN20的镀锌钢管，梯档高度每档500mm，每节梯子长度6米，高跨采用4节半连接，连接方法采用直径DN32的镀锌钢管做成套管，套管钻孔用M12的螺栓连接固定，整个井字梯在施工过程中采用落地式，底部压实、平整后铺垫槽钢。井字梯制作3.5M短井字梯和15M长长井字梯。
4)井字梯上口采用双保险固定方法，一是梯顶部自身设置有挂钩，二是用绳与厂房结构栓扣牢固，纵向挂钩钩在天沟外侧，横向山墙应钩挂在屋架上部。井字梯移动，井字梯上不准有人。
5)厂房结构安装就位经确认交接后方准安装压型瓦。结构安装时屋架上的安全绳及悬挂的安全网，随盖瓦的同时予以拆除。
6) 吊装索具逐根检查，确保受力均匀、卡具正确到位，活口插销就位良好。
7) 屋面压型瓦采用25吨吊机进行吊装，压型瓦堆放整齐，并加以捆扎，屋面梁上垫好枕木，确保压型瓦平稳放在枕木垫上，每次调运彩瓦不得超过15张。
8) 高空逐块按顺序敷设压型瓦，根据当地风向，铺设方向应由南向北进行，人力搬运时，必须统一指挥，顺纵向逐块掀开搬入安装位置。
9) 高空当天未就位的压型瓦，必须妥善进行临时固定，经确认后，方准离开作业点。
10) 注意收听当地的天气预报，如遇台风应提前讲盖好的彩瓦进行加固，瓦的上下两端的螺钉必须加密固定，屋面上不得存放未用完的瓦及工具。
11）5级以上风力及雨天应停止屋面及墙面的施工作业。
12）对吊装绳索必须在使用前进行检查，如发现断丝，破股立即更换。吊装作业时，吊臂和吊物工作半径范围内严禁滞留与安装无关人员。施工人员在解除吊装绳扣时，绳扣易从钩头上滑落，应将钩头的保险装置挂设牢靠。
13）高处作业要选好安全工作面，穿戴防滑鞋，观察好周围环境，将安全带挂牢，并注意相互间的配合，防止高空坠落。禁止任何形式的立体交叉作业。
14）高空作业所用材料要堆放平整，施工人员所用的扳手，螺栓，手锤等工具，应随手装入工具袋内，随用随取，防止滑落伤人或损坏其他机械设备，上下传送物体，禁止抛送。
15) 做到无安全交底不施工。无施工方案、技术交底不施工。
16) 定期检查现场施工用电设备的触电、漏电保护装置。屋面上的临时用电箱应安置在天沟内并用绳索捆绑牢固，临时电源线在屋面上拖动时与瓦边缘接触处不得硬拉，在彩瓦边缘经常滑动的部位应进行包裹处理，防止划破漏电。
17)吊运的材料必须捆扎牢固方能起吊。
18)临边孔洞拉设安全带或设置醒目的安全标志。
19）所有登高作业人员必须经医院体检合格后方能从事高处作业。
20）作业区域下方封闭管理拉好警戒绳，项目部派专人现场安全管理，与作业人员同工同息。
21）安全措施完成后报监理验收合格后方能设施作业。
22）屋面瓦应捆绑扎实，防止吹落。
23）电缆移动时应注意屋面阳角处，当心划断电缆。
4.2.2安全生产目标
(1)杜绝重大伤亡事故及重大机械事故，因公死亡率为零；
(2)因公负伤月事故频率在千分之一，重大事故为零；
(3)杜绝重大火灾事故，无违章施工作业。
4.2.3临时用电管理
建立现场临时用电检查制度，按上海市建委关于现场临时用电管理规定对现场的各种线路和设施进行定期检查和不定期抽查，并将检查、抽查记录存档。
现场确保电源供应,临时配电线路必须按规范架设，架空线必须采用绝缘导线，不得采用塑胶软线，不得成束架空敷设。
施工机具、车辆及人员，应与内外电线路保持安全距离，达不到规范规定的最小距离时，必须采用可靠的防护措施。
配电系统系统必须实行分级配电。现场内所有电闸箱的内部设置必须符合有关规定，箱内电器必须可靠、完好，其选型、定值要符合有关规定，开关电器应表明用途。
独立的配电系统必须按部颁标准采用三相五线制的接零保护系统，非独立系统可根据现场的实际情况采取相应的接零或接地保护方式。各种电气设备和电力施工机械的金属外壳、金属支架和底座必须按规定采取可靠的接零或接地保护。
在采用接地和接零保护方式的同时，必须设两级漏电保护装置，实行分级保护，形成完整的保护系统。漏电保护装置的选择应符合规定。
手持电动工具的使用应符合国家标准的有关规定。工具的电源线、插头和插座应完好，电源线不得任意接长和调换，工具的外绝缘应完好无损，维修和保管应由专人负责。
电焊机应单独设开关。电焊机外壳应做接零或接地保护。施工现场内使用的所有电焊机必须安装电焊机触电保护器。电焊机一次线长度应小于5米，二次线长度应小于30米。接线应压接牢固，并安装可靠防护罩。焊把线应双线到位，不得借用金属管道、金属脚手架、轨道及结构钢筋作回路地线。焊把线无破损，绝缘良好。电焊机设置地点应防潮、防雨、防砸。
4.3事故应急准备与响应预案

高处坠落事故应急救援预案
1、应急处置方案：
a）、迅速将伤员脱离危险场地，移至安全地带。
b)保持呼吸道通畅，若窒息者，应及时解除其呼吸道梗塞和呼吸机能障碍，应立即解开伤员衣领，消除伤员口鼻、咽、喉部的异物、血块、分泌物、呕吐物等。
c)有效止血，包括伤口。
d)视其伤情采取报警直接送往医院，或待简单处理后去医院检查。
e)伤员和骨折，关节伤、肢体挤压伤，大块软组织伤都要固定。
f)若伤员有断肢情况发生应尽量用干净的干布（灭菌敷料）包裹装入熟料袋内，随伤员一起转送。
g)预防感染、止痛，可以给伤员用抗生素和止痛剂。
h)记录伤情，现场救护人员应边抢救边记录伤员的受伤机制，受伤部位，受伤程度等第一手资料。
i)立即拨打120向当地急救中心取得联系直接送往医院，应详细说明事故地点、严重程度、本部门联系电话，并派人到路口接应。
j)项目指挥部接到报告后，应立即在第一时间赶赴现场，了解和掌握事故情况，开展抢救和维护现场秩序，保护事故现场。
2、应急常备物资及药品：
a)消毒用品、急救物品绷带、无菌敷（料）及各种常用小夹板、担架、止血带、氧气袋等。
触电事故应急救援预案
1、应急处置方案：
a) 发生触电事故后。应急救援领导应立即投入救援工作：首先切断发生事故的分路电源或现场总电源，核实事故情况，避免因抢救时造成不必要的二次伤亡事故；其次要采取急救措施。
b) 触电急救的基本原则是，应在现场对症地采取积极措施保护触电者生命，并使其能减轻伤情、减少痛苦，具体是：迅速（隔离电源）、就地（进行抢救）、准确（姿态）、坚持（抢救）的“八字原则”。
c)脱离电源：当发生人生触电事故时，首先使触电者脱离电源，迅速急救。使触电人员脱离带电体时，抢救人员必须首先保证自己不被伤害。
⑴ 对于低压触电事故，可采用下列方法使触电者脱离电源。
ⅰ 如果触电地点附近有电源开关或插座，可立即拉开电源开关或拔下插头，以切断电源。
ⅱ 可用有绝缘手柄的电工钳、干燥木柄的斧头、干燥木把的铁锹等切断电源线。也可采用干燥木板等绝缘物垫入触电者身下，以隔离电源。
ⅲ 当电线搭在触电者身上或被压在身下时，也可用干燥的衣服、手套、绳索、木板、木棒等绝缘物为工具，拉开提高或挑开电线，使触电者脱离电源。切不可直接去拉触电者。
⑵ 对于高压触电事故，可采取下列方法使触电者脱离电源。
ⅰ、立即通知有关部门停电。
ⅱ、带上绝缘手套，穿上绝缘鞋，用相应电压等级的绝缘工具按顺序拉开开关。
ⅲ、用高压绝缘杆挑开触电者身上的电线。
⑶、触电者如果在高处作业时触电，断开电源时，要防止触电者摔下来造成二次伤害。
(4)、对症抢救：触电者摆脱带电体后，应立即就地对其进行救护，除非周围狭窄、潮湿、不具备抢救条件。可将其转移到另外的地方。急救步骤如下：
a) 使触电者仰面平躺，检查有无呼吸和心脏跳动；
b) 如触电者呼吸短促或微弱，胸部无明显呼吸起伏，立即对其进行口对口人工呼吸；
c) 如触电者脉搏微弱，应立即对其进行人工心脏按摩。在心脏部位不断按压、松开，频率为60次/分钟，帮助触电者复苏心肌跳动；
d) 触电的不良影响，不是一下子表现出来的。因此，即使触电者自我感觉良好，也不得继续工作，应使其平躺，保持安静，同时保证周边空气流通。由医生来决定是否需要进一步治疗；
e) 在急救医生到来后，应将伤员受伤原因和已经采取的救护措施详细告诉医生。
2、应急常备物资及药品：
a)消毒用品、急救物品绷带、无菌敷（料）及担架、止血带、氧气袋等。
机械伤害事故的应急预案
1应急处置方案
a、各种机械设备必须按规定配置齐全有效的安全保护装置，按要求办理机械设备进出场检验记录或安装验收记录。
b、发生断手（足）、断指（趾）的严重情况时，现场要对伤口包扎止血、止痛、进行半握拳状的功能固定，将断手（足）、断指（趾）用消毒和清洁的敷料包好，切忌将断指（趾）浸入酒精等消毒液中，以防细胞变质，然后将包好的断手（足）、断指（趾）放在无泄露的塑料袋内，扎紧袋口，在袋周围放些冰块，或用冰棍代替（切忌将断手（足）、断指（趾）直接放入冰水中浸泡），速随伤者送医院抢救。
c、发生头皮撕裂伤时，必须及时对受伤者进行抢救，采取止痛及其他对症措施，用生理盐水冲洗有伤部位涂红汞后用消毒大纱布块、消毒棉花紧紧包扎，压迫止血，同时打120或者送医院进治疗。
2 常备药品物资
：消毒用品、急救物品（绷带、无菌敷料）及各种常用小夹板、担架、止血袋、氧气袋、止痛药、大纱布块、消毒棉花等物资
1．应急处置方案
为使发生火灾时能采取最有效的方法抢救被困人员或者自救，同时尽可能不使火势蔓延，最大限度减小经济损失，特制定本预案，当接到汇报施工现场火灾发生信息后，指挥小组立即拨打119火警电话，并及时通知公司应急抢险领导小组，以便领导了解和指挥扑救火灾事故。组织扑救火灾。当办公、生活区域或施工现场发生火灾后，除及时报警外，指挥小组要立即组织义务消防队员和员工进行扑救，扑救火灾时按照“先控制、后灭火；救人重于救火；先重点后一般”的灭火战术的原则。并派人及时切断电源，接通消防水泵电源，组织抢救伤亡人员，隔离火灾危险源和重要物资，充分利用施工现场中的消防设施器材进行灭火。

2、应急常备物资及药品：
常备药品：消毒用品、急救物品及各种常用担架、灭火器等救火物资。
3、事故报告程序：
事故
发生
立即向上级
报告
伤员送
医院
现场
指挥
通报情况宣布抢修
或抢救结论
恢复
施工
通报
情况
项目部电话：[phone]
梅山医院电话：86363120
安环科电话：86365334、5640
组织
抢救

4、组织机构
由项目部成立应急响应指挥部，负责指挥及协调工作。
组长：李小华
副组长：蔡立文、阚旭昇
成员：徐雪峰、蒋旭东
5、通讯联络
梅山医院抢救中心：025－86363120
梅山匪警电话：[phone]
梅山火警电话：[phone]
工地现场值班电话：[phone]
项目负责人：李小华 手机：[phone]
安全员：阚旭昇 手机：[phone]

4.4监测监控
由安全员全过程跟踪、检查方案的交底、落实、人员违章情况，对于安全设施使用过程中的检查如何开展，比如对安全网、防坠绳、防坠器、直爬梯、外脚手架、吊篮等使用过程中的检查，以确保完好。

七、劳动力计划

序号
工 种
人数
序号
工 种
人数
1
管理人员
1
5
配合工
1
2
起重架工
2
6
焊 工
2
3
测 量 工
2
7
电 工
1
4
安 装 工
6
8
司 机
1
本表按工程高峰期考虑编制。

八、计算及相关图纸

1、 吊屋面瓦吊车选用
单张屋面瓦重量：16.2x（0.76+0.35+0.05x3）x5.34=109kg
40张瓦一捆总重为4.36T
综合吊车性能表选用25T汽车吊。
25吨汽车吊起吊性能表
工作
半径
吊臂长度(m)
10.2
13.75
17.3
20.85
24.4
27.95
31.5
3
25
17.5

3.5
20.6
17.5
12.2
9.5

4
18
17.5
12.2
9.5

4.5
16.3
15.3
12.2
9.5
7.5

5
14.5
14.4
12.2
9.5
7.5

5.5
13.5
13.2
12.2
9.5
7.5
7

6
12.3
12.2
11.3
9.2
7.5
7
5.1
6.5
11.2
11
10.5
8.8
7.5
7
5.1
7
10.2
10
9.8
8.5
7.2
7
5.1
7.5
9.4
9.2
9.1
8.1
6.8
6.7
5.1
8
8.6
8.4
8.4
7.8
6.6
6.4
5.1
8.5
8
7.9
7.8
7.4
6.3
7.2
5
9

7.2
7
6.8
6
6.1
4.8
10

6
5.8
5.6
5.6
5.3
4.4
12

4
4.1
4.1
4.2
3.9
3.7
14

2.9
3
3.1
2.9
3
16

2.2
2.3
2.2
2.3
18

1.6
1.8
1
1.7
20

1.3
1.3
1.3
22

1
0.9

24

0.7
0.8
26

0.5
0.5
28

0.4

2、 索具(钢丝绳、卡环)选用
2.1钢丝绳选用
2.1.1选用直径21.5、规格6x37交互捻钢丝绳
钢丝绳的钢丝绳最大轴向拉力：
3033㎏×9.8×1/con400 = 38.801 kN
其允许拉力（钢丝绳的最小破断拉力为296kN，查表取钢丝绳的破断拉
力换算系数0.82、钢丝绳安全系数6）
[Fg] = 0.82×296÷6 = 40.453 ＞ 38.801 kN
所以此钢丝绳符合要求
2.2 卡环的选用
2.2.1根据现场构件重量，本工程施工选用10T卡环

危险源辨识清单：
序号
作业内容
作业时间
主要危险源
可能造成的事故
LEC法风险评价
控制措施
施工负责人
安全旁站者
L
E
C
D
风险
等级
总包
专业
施工方
监理方
项目单位
1
构件吊装
2013.10.9-
2013.10.15
高处、临边作业
高空坠落
1
6
7
42
2
1、现场设置安全网、防坠绳(器)、拉设生命绳
2、现场设专人监控
华能

阚旭昇
闵宪斌
张雪良
手拉葫芦、吊索具选择不当
起重伤害
1
6
4
24
2
1、使用前检查手拉葫芦/吊索承载检查并确认
华能

阚旭昇
闵宪斌
张雪良

构件捆扎不牢
物体坠落
1
6
7
42
2
1、散件入箱吊索绕空道捆扎
2、保持平衡3、棱角、快口包垫
华能

阚旭昇
闵宪斌
张雪良
指挥失误(违章指导)
起重伤害（压伤、坠落
1
3
7
21
2
严格按照操作规程操作
华能

阚旭昇
闵宪斌
张雪良
操作失误(违章作业)
机械伤害起重伤害等
1
3
15
45
2
严格按照操作规程操作
华能

阚旭昇
闵宪斌
张雪良
2
施工临时用电
2013.10.10-
2013.10.15
电危害
(裸露、漏电)
触电
1
3
7
21
2
专人负责安全检查确认
华能

阚旭昇
闵宪斌
张雪良
