东莞市嘉祥贸易有限公司用电施工方案

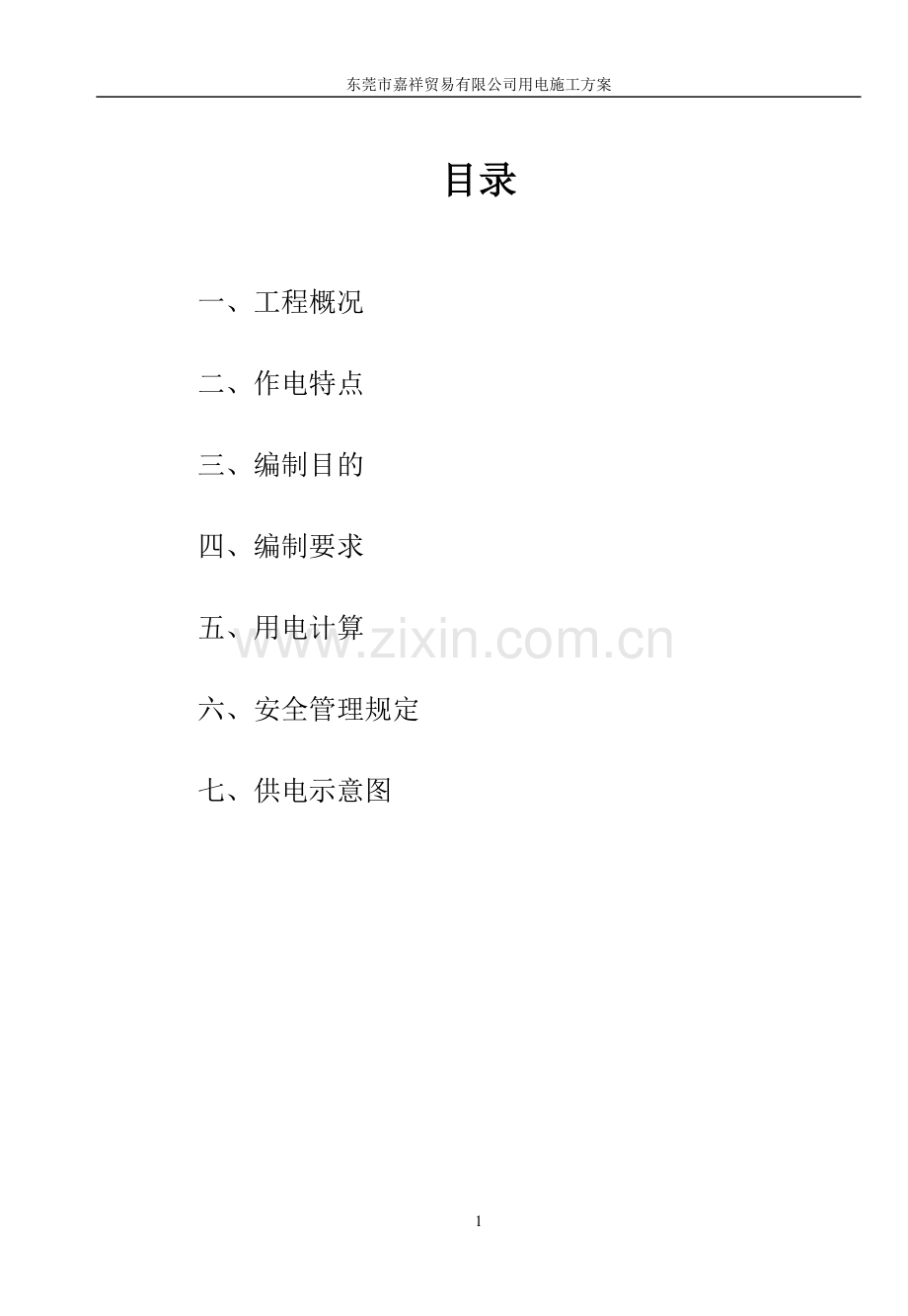

目录

一、工程概况
二、作电特点
三、编制目的
四、编制要求
五、用电计算
六、安全管理规定
七、供电示意图

一、工程概况
本工程位于东莞市塘厦镇林村，在工厂宿舍区内扩建一栋五层宿舍楼、一栋三层厂房、
一栋三层办公楼建筑面积9361㎡，工程总造价为420.88万元。
① 地质概况
本工程依据东莞市东城建筑规划设计院勘察队提供的《东莞市嘉祥贸易有限公司宿舍楼拟建场地岩石工程地质勘察报告》，设计采用预应力管桩基础，桩端持力层为强风化岩；桩承台处于淤泥质粉细砂层，地下水含量较丰富；地下水对混凝土无侵蚀性；场区场地类别Ⅱ类。
② 建筑特点
该工程为宿舍楼，地上5层，建筑平面尺寸为55×7.9M，首层为餐厅，二层至五层为宿舍；二个梯间。厂房：55X30M; 办公楼：18X15M.
③ 结构特点
本工程系民用建筑，结构形式为现浇钢筋混凝土框架结构，抗震烈度6度，框架抗震等级为4级，消防耐火等级为2级，建筑耐久年限50年，结构安全等级2级。
④ 现场情况
本工程在工厂塘厦镇林村，北面有一块大空地。
⑤ 供水供电情况
本工程西面工厂围墙内边建设单位预留了一个DN75的供水口，南面为建设单位配电房，与本工程相距40M。
⑥ 施工道路和排水情况
本工程的东面、南面、西面均有20CM厚混凝土厂区道路和φ60CM混凝土排水管网。
工程概况表
栋 号
结构形式
层 数
建筑高度（M）
建筑面积（M2）
计划开工日期
计划竣工日期
计划施工天数
办公楼
框 架
3
16.85
850

宿舍楼
框 架
5
21.55
3128

厂 房
框 架
3
15
5383

二、用电特点
本工程主要用电设备按建筑物及钢材加工场分成三处，即是架设电线路要分散成三路。主要用电设备是电渣压力焊机、强制式混凝土搅拌机、砂浆搅拌机、钢筋调直机、钢筋切断机、钢筋弯曲机、木工电锯、插入式振捣器、平板式振捣器、日常照明灯等。现场施工用电由业主提供的三变配电房(1500kVA的三相电源)引入，现场设1个主配电箱，3个分配电箱分担各单位工程的电负荷，场地沿施工便道每15m设置电杆及照明路灯，各主入口和道路交叉口设置照明路灯(其布置详见总平面布置图)，电线的铺设，配电箱、漏电保护器的设备均应符合国家规定的施工现场用电安全规程。

三、编制目的
主体工程即将开始施工，为了提供主体施工过程及后期机电安装、装修工程用电，特编制此方案。此用电方案对土建、安装、装修等整个施工过程用电进行整体规划，充分考虑了各施工阶段用电机具的用电量，能够满足整个施工过程的用电要求。
四、编制要求
现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S 接零保护系统，按三级配电两级保护设计施工，PE 线与N 线严格分开使用。接地电阻不大于4Ω，施工现场所有防雷装置冲击接地电阻不大于10Ω。开关箱内漏电保护器额定漏电动作电流不大于30mA，额定漏电动作时间不大于0.1s。
五、用电计算
整个工程施工用电计算：
1) 主要机械设备负荷表见下表。
主要用电机具负荷
序号
机具名称
规格型号
数量(台)
单机容量(kW)
总容量(kW)
1
电焊机
BX1--500
2
0.6
1．2
2
电焊机
BX6--250
1
0.25
0.25
3
切割机
J3G2
4
2.5
10
4
砂浆搅拌机

1
2.8
2.8
5
电渣压力焊机

2
6
30
6
蛙式打夯机
HW-60
1
3
3
7
木工电锯
MJ114
3
3
9
8
木工电刨
MB103A
3
4
12
9
插入式振捣器
ZX50
3
1.1
3.3
10
平板式振捣器
ZB11
2
1.1
2.2
11
强制式混凝土搅拌机
HL500
3
11
33
12
龙门提升机
1.6t
3
5.5
16.5
13
钢筋调直机
CT4/14
1
5
5
14
钢筋切断机
QJ-40
1
7
7
15
钢筋弯曲机
GJ7-40
1
7.5
7.5
16
潜水泵
Y2.2
2
2.2
4.4
2) 计算负荷
P=1.10[ K1 （∑ P1/cos φ＋K2∑ P2）]×( γ+1) (3-1)
式中P—施工用电计算负荷（kＶＡ）
Ｐ１—电动机额定功率装机容量（kW）
Ｐ２—电焊机额定容量（kＶＡ）
γ—照明用电量占总用电的比率取γ＝０.1
cos φ—电动机的平均功率因数取cos φ＝0.75
K1、K2——电需要系数取K1＝K2＝0.6
所以可得出以下数据：
主线路计算:
Ｐ＝1.1[0.6×113.5/0.75+0.6×31.45]×1.1=132.7kVA
按以上取统一需要系数的方法计算，据实际经验是偏大的，若其数的65%就比较接近实际，所以计算负荷为：
P=132.7kVA×0.65=86.26kVA
3) 配电导线的选择
按计算负荷确定的计算电流来选定导线截面面积： (3-2)
I= P/√3 ×V 线×COS φ
式中Ｖ线——低压网络的线电压（kＶ）；
ＣＯＳ φ——低压网络的综合功率因数，取0.8。
所以可得出以下数据：
I=86.26／√3 ×380×0.8 =2.86cm2
副线路1计算:
Ｐ＝1.1[0.6×76/0.75+0.6×30]×1.1=95.35kVA
计算负荷为：P=95.35kVA×0.65=61.98kVA
导线的截面: I=61.98／√3 ×380×0.8 =2. 05cm2
副线路2计算:
Ｐ＝1.1[0.6×19.5/0.75+0.6×1.45]×1.1=19.93kVA
计算负荷为：P=19.93kVA×0.65=12.95kVA
导线的截面: I=12.95／√3 ×380×0.8 =0.43cm2
六、安全管理规定
(1) 工程施工临时用电采用TN—S 系统，电缆采用五芯电缆，整个供电系统遵循“三级配电、两级保护”；
(2) 现场用电执行《施工现场临时用电安全技术规范》（JGJ 46—88）规定，并满足《建筑施工安全检查标准》（JGJ59—99）要求；
(3) 供电线路应由专业电工定期巡视检查；
(4) 配电箱由专人负责管理及维修；
(5) 现场施工机具要做到“一机、一闸、一漏、一箱”，非专业施工人员不准随便触摸施工用电机具；
(6) 现场施工人员未经允许不得随意拖、接临时用电线路，更不能随意拆除接地保护线；
(7) 施工前检查供、用电设备是否正常，用电机具不允许“带病”工作；
(8) 严禁使用损坏的插头、插座及绝缘老化的电缆电线；
(9) 移动式临时配电箱应距地600mm 以上；
(10) 配电箱附近不能堆放易燃易爆物品，配电箱应放置在干燥地段，并且周围要有足够的操作场地；
(11) 照明线路及灯具安装高度低于2.4m 应采用36V 安全电压，手持照明灯具应采用36V 及以下安全电压；
(12) 低压配电的操作顺序如下，送电顺序：总配电箱→分配电箱→开关箱；停电顺序相反；
(13) 一级分配电箱至总箱的供电线路，二级分配电箱至末端开关箱的供电线路均由施工队配置；
(14) 施工用电应设计布置图，有审核批准手续，确定供电设备及电线规格，各种电箱、开关箱、漏电保护器等；
(15) 电工必须经过地市级专门培训考核合格发证上岗，并按照《施工现场临时用电安全技术规范》进行安装操作，严禁违章操作；
(16) 现场临时用电的线路必须采用“三相五线制”，所有用电设备必须做统一接地保护或接零保护，不准一部分接地一部分接零。动力、照明分开，并有各级漏电保护装置。供电线路容许电流要符合要求；
(17) 电工懂得自我保护和他人保护的基本知识，安装作业要认真负责，实行谁安装谁负责；
(18) 施工用电线路投入使用之前，应进行验收，合格后方能供电使用；
(19) 现场值班电工，要经常检查用电线路、漏电开关用电设备及接地接零情况，发现问题及时处理，造成事故要追究当事者责任；
(20) 外线架设应牢固，接头裸露部分要包扎好，电杆拐角时应设钢丝绳拉紧，严禁乱拉乱扯；
(21) 电缆必须跨越或搭在钢管脚手架上时，应采用绝缘子隔离不能直接搭在钢管或钢筋上；
(22) 电缆在穿过道路时，应立杆空架(高度应符合要求或挖沟埋设，应有防护管，两端设隔离保护和防水措施)；
(23) 总配电箱、分配电箱、末级开关箱均安装漏电保护装置，视情况安装避雷装置，并测定其电阻须小于10Ω；
(24) 现场必须实行“一机一闸漏电保护”，严禁一闸多用，投入使用的水泵、电动工具应具有良好状态，漏电装置可靠；
(25) 夜间作业要有足够的照明，值夜班电工不能擅自离开岗位，发现灯具熄灭应立即更换。凡阴暗处、洞口处以及通道口均应安装照明设备，保证施工人员作业行走安全。其余按《施工现场临时用电安全技术规范》的规定进行临时用电安全管理和施工。
七、供电示意图
