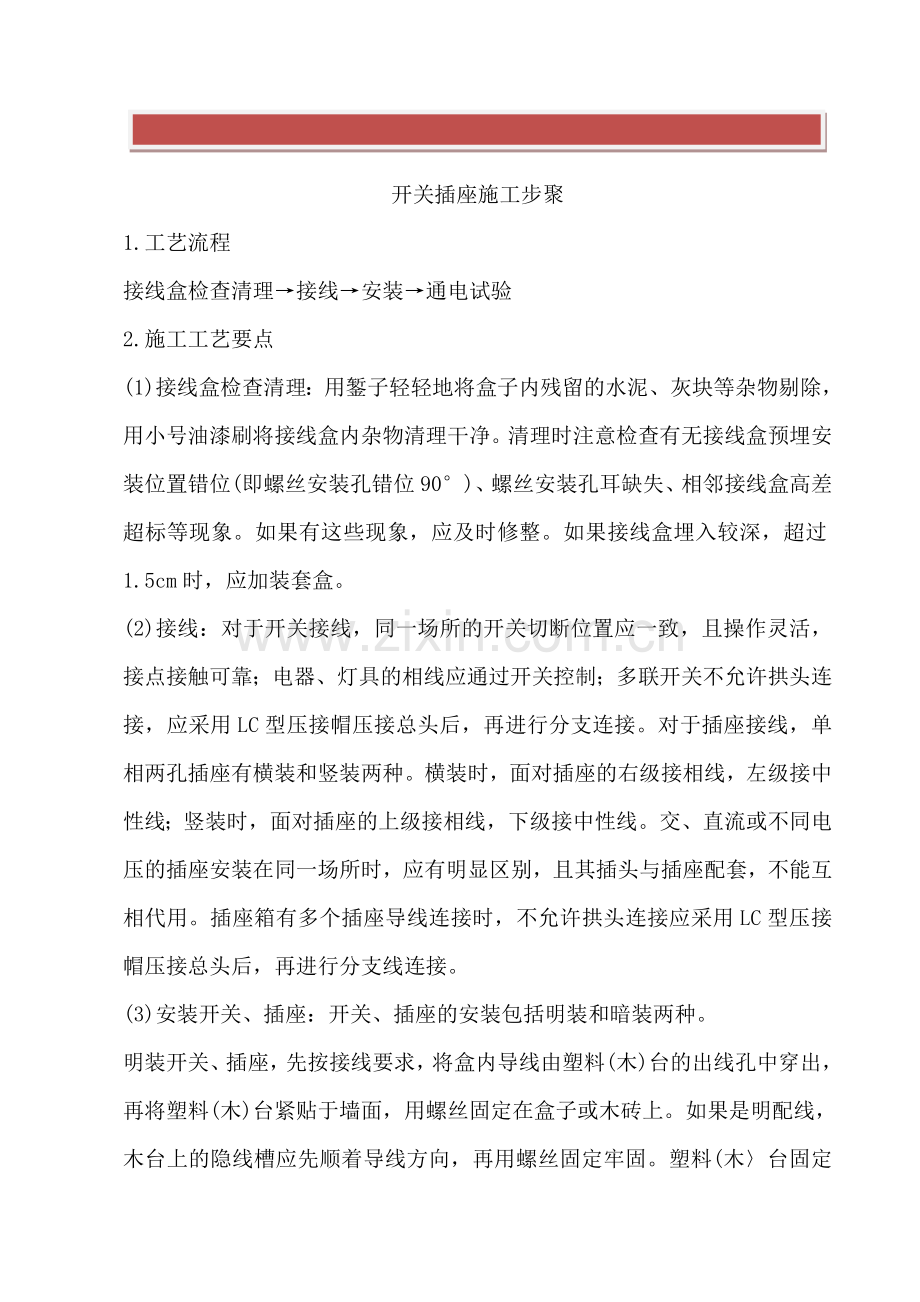

最新资料，word文档，可以自由编辑！精品文档下载 【本页是封面，下载后可以删除!】开关插座施工步聚1.工艺流程 接线盒检查清理接线安装通电试验2.施工工艺要点 (1)接线盒检查清理：用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清理干净。清理时注意检查有无接线盒预埋安装位置错位(即螺丝安装孔错位90)、螺丝安装孔耳缺失、相邻接线盒高差超标等现象。如果有这些现象，应及时修整。如果接线盒埋入较深，超过1.5cm时，应加装套盒。 (2)接线：对于开关接线，同一场所的开关切断位置应一致，且操作灵活，接点接触可靠；电器、灯具的相线应通过开关控制；多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。对于插座接线，单相两孔插座有横装和竖装两种。横装时，面对插座的右级接相线，左级接中性线；竖装时，面对插座的上级接相线，下级接中性线。交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，不能互相代用。插座箱有多个插座导线连接时，不允许拱头连接应采用LC型压接帽压接总头后，再进行分支线连接。(3)安装开关、插座：开关、插座的安装包括明装和暗装两种。 明装开关、插座，先按接线要求，将盒内导线由塑料(木)台的出线孔中穿出，再将塑料(木)台紧贴于墙面，用螺丝固定在盒子或木砖上。如果是明配线，木台上的隐线槽应先顺着导线方向，再用螺丝固定牢固。塑料(木台固定后，将相线、中性线、保护地线接各自的位置从开关、插座的线孔中穿出，按接线要求将导线压牢，然后将开关或插座贴于塑料(木)台上，对中找正，用木螺丝固定，最后再把开关、插座的盖板安装好。暗装开关、插座，将盒内导线与开关、插座的面板连接好后，将面板推入，对正安装孔，用镀锌机螺丝固定牢固。固定时面板应端正，与墙面平齐。附在面上的安装孔装饰帽应事先取下备用，在面板安装调整完毕后再盖上，以免多次拆卸损坏面板。 (4)通电试验：开关、插座安装完毕，且各条支路的绝缘电阻检测合恪后，才允许进行通电试行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序是否对应。如果发现问题必须先断电，然后查找原因进行修复。 六、质量标准 1.主控项目 (1)当交流、直流或不同电压等级的插座安装在同一场合时，应有明显的区别，且必须选择不同结构、不同规格的插座，不能互换；配套的插头应按交流、直流或不同电压等级区别使用。 (2)插座接线应符合下列规定：1)单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接，单相三孔插座面对插座的右孔与相线连接，左孔与零钱连接； 2)单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN线)接在上孔，插座的接地端子不应与零线端子连接。同一场所的三相插座，接线的相序应致。 3)接地(PE)或接零(PEN线)在插座间不应串联连接。(3)特殊情况下插座安装应符合下列规定: 1)当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线。2)潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。(4)照明开关安装应符合下列规定 1)同一建筑物、构筑物的开关采用同一列的产品，开关的通断位置一致，操作灵活，接触可靠。 2)相线通过开关控制，民用住宅没有软线引至床边的床头开关。 2.一般项目 (1)插座安装应符合下列规定:1)当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m。2)暗装的插座面板紧贴墙面，四周无缝隙，安装牢固.表阳光滑整洁，无碎裂、划伤，装饰帽齐全。3)车间及实验室的插座安装高度距地面不小于0.3 m；特殊场所暗装的插座不小于0.15m；无特殊要求时，同一室内插座安装高度一致。4)地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。 (2)照明开天安装应符合下列规定：1)开关安装位置便于操作，开关边缘距门框边缘的距离0.15O.2m，开关距地面高度1.3m，拉线开关距地面高度23mm。层高小于3m时，拉线开关距顶板不小睛100mm，拉线出口垂直朝下。 2)相同型号开关并列安装，同一室内开关安装高度一致，且控制有序不错位，并列安装的拉线开关的相邻间距不小于20mm。 3)暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无碎裂、划伤，装饰帽齐全。3.允许偏差项目 (1)同一场所开关、插座安装的高度差为5。 (2)面板的垂直允许偏差为0.5。 (3)明装开关、插座的底板和暗装开关、插座的面板并列安装时，开关、插座的高度差允许为O.5mm。 七、成品保护 (1)器具在运输及保管过程中，要防止变形和损坏，以免影响质量。 (2)安装开关、插座时应注意墙面的保护，不得污损。 (3)开关、插座安装完毕后，局部墙面如需修整应防止污染开关面板。 (4)其他工种在施工时，不得碰坏开关插座。 (5)安装完毕后有条件的房间应及时上锁，以防丢失。 八、安全措施 (1)登高作业应注意安全，应正确佩戴个人防护用品。 (2)人字梯应有防滑链。 (3)严禁两人在同一梯子上作业。九、施工应注意的质量问题 (1)同一房间开关、插座的安装高度之差超出允许偏差范围时，应及时更正。 (2)开关、插座的面板不平整、与建筑物表面有缝隙时，应调整面板后再拧坚固定螺丝，使其紧贴建筑物表面。 (3)固定面板的螺丝不统一(有一字和十字螺丝)。为了美观，应选用统一的螺丝。 (4)开关、插销箱内拱头接线，应采用LC安全型压线帽压接总头后，再分支进行导线连接。 (5)开关未断相线，插座的相线、零线及地线压接混乱，应按要求进行改正。 (6)多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并保证开关方向一致。 (7)开关、插座面板已经安装好，但盒子过深(大于2.5cm)时，未加套盒处理，应及时补上。 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
