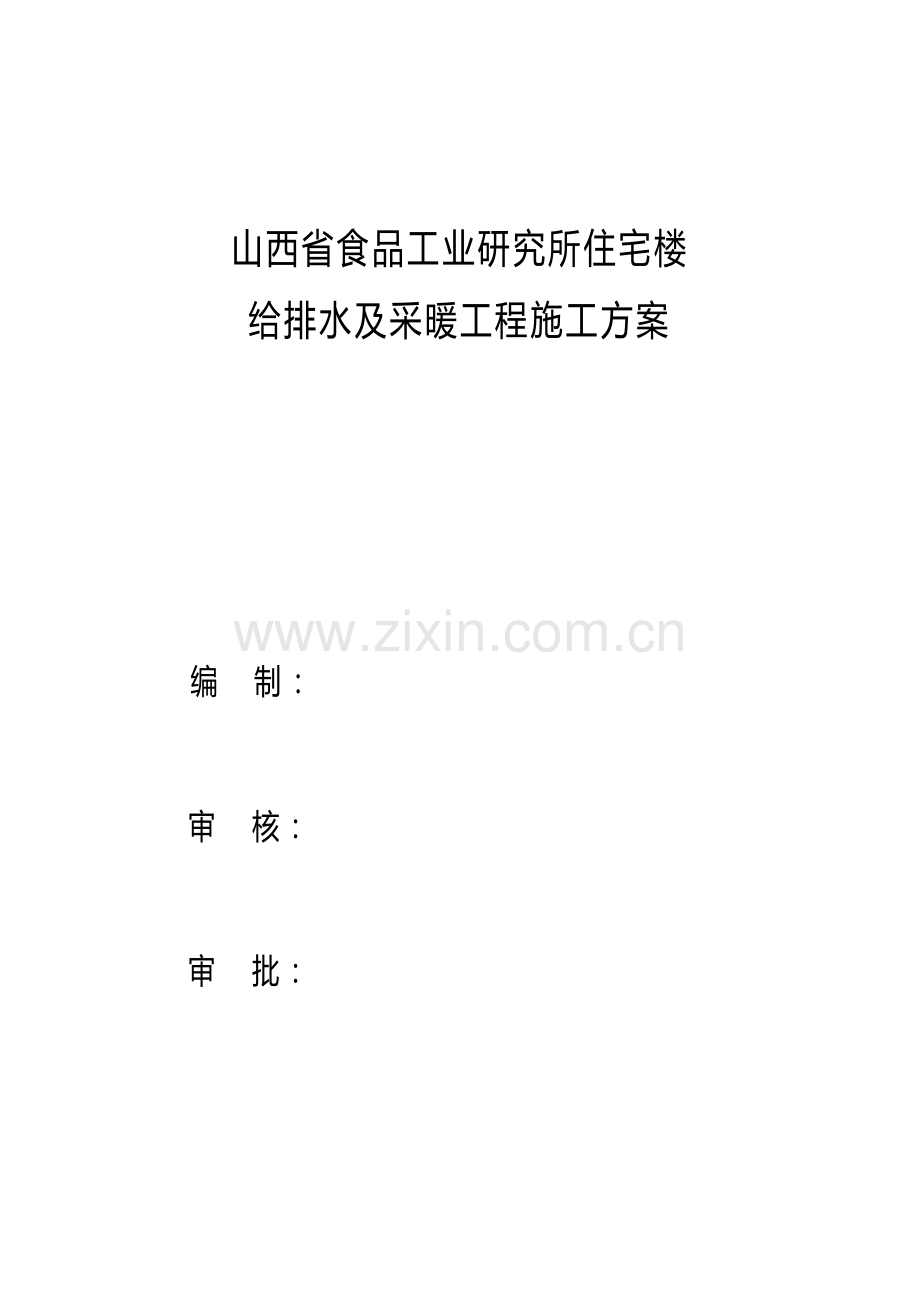

给排水及采暖工程施工方案-secret.doc_第1页
第1页 / 共17页
给排水及采暖工程施工方案-secret.doc_第2页
第2页 / 共17页
给排水及采暖工程施工方案-secret.doc_第3页
第3页 / 共17页
给排水及采暖工程施工方案-secret.doc_第4页
第4页 / 共17页
给排水及采暖工程施工方案-secret.doc_第5页
第5页 / 共17页
点击查看更多>>
资源描述

1、山西省食品工业研究所住宅楼给排水及采暖工程施工方案 编 制:审 核:审 批:河南金茂建筑工程有限公司2009年5月 2日 给排水及采暖工程施工方案施工顺序: 洞口预留、套管制作安装给排水埋地干管安装给排水主干管安装排水支管安装卫生器具安装给水支管安装施工试验竣工清理(一).预留预埋及套管制作安装预留预埋时应有专人按设计图纸将管道及设备的位置、标高尺寸测定,标好孔洞的部位,将预制好的模盒、预埋件在绑扎钢筋前按标志固定牢,模盒内塞入纸团、木粉等物,在浇注时有专人看护,以免移位; 1、套管制作、安装:(1)本工程套管采用钢制套管。穿外墙用钢性防水套管预埋。(2)室内冷、热水及采暖管道穿楼板、墙体、基

2、础设置套管。(3)套管制作:A套管直径应比管径大两号,若管路保温,套管直径=管路直径+2(保温层厚度+外缠保护层厚度)。B穿墙套管长度应等于墙体厚度;穿楼板套管长度应为楼板厚度加20mm,厨卫间加50mm。(4)、套管安装:A安装管路时套入套管。穿楼板时套管上端应高出地面20mm,厨卫间应高出地面50mm,穿墙套管与墙面齐平。用钢筋捆绑以铅丝临时固定,待管路安装校正无误后调整位置,随后固定。B安装防水套管时,将加工好的防水套管在浇注混凝土前按设计部位固定好,校对合格后一次浇注,待管道安装完毕后填料塞紧、捣实。(二)给水管道安装 1给水横管宜有0.0020.005的坡度坡向泄水装置;2给水立管和

3、装有3个或3个以上配水点的支管始端,均应安可拆装的连接件;3管道上的阀门位置的朝向要便于使用和维修,管径50mm以下,宜采用截止阀,管径大于50mm,宜采用闸阀;4冷热水管和水龙头并行安装,应符合以下规定:1)上下平行安装,热水管应在冷水管的上面;2)垂直安装,热水管应在冷水管面向的左侧;(三)PPR管道安装(1)给水管道采用PP-R管热熔连接,其特点为:永不渗漏,采用熔接技术,永久密封;冷热水输送适合温度20120;卫生无毒,耐腐蚀、不结垢,;重量轻,强度高,韧性好、耐冲击、安装方便。(2)操作要点截切:切断管材时,必须使用切管器垂直切断;热熔:当熔接器加热到260时,管材和管配件同时推进熔

4、接器内,并加热5秒以上;焊接:把已加热的管材和管件垂直推进并维持5秒以上,推进时用力不要过猛,以防止管头弯曲。(3)热熔接时注意事项连接端面必须清洁、干燥、无油;管材和管件用双手推进熔接器模具内,应控制一定的深度,并保持5秒以上;管材和管件过度加热时,厚度变薄,管材在配件内变形,会发生漏水及堵塞现象。热熔连接技术参数:管材外径(mm)熔接深度(mm)加热时间(秒)插接时间(秒)冷却时间(秒)备 注2014.55432516.07433218.08644020.51264(4)支架间距用角钢来支撑管道,管卡之间的距离为1.7米;竖井中安装管道,两个锚接点之间的距离不得超过3.0米;(5)试压验收

5、管道水压试验应符合以下规定:热熔连接管道,水压时间应在24小时后进行;水压试验前,管道应固定,接头需明露;用手动泵加压,升压时间不小于10分钟,压力表精度为0.01MPA;至规定试验压力,稳压1小时,测试压力降不得超过0.06MPA;在工作压力的1.15倍状态下,稳压2小时,压力降不得超过0.03MPA,同时检查各连接处不得渗露;立管垂直度的保证,采用13层垂线法。(6)其它管道连接使用热熔工具时,应遵守电器工具安全操作规程,注意防潮和蛀物污染;操作现场不得有明火,严禁对PPR管材进行明火烘弯。直埋暗管隐蔽后,应在墙面或地面标明暗管的位置和走向,严禁在管上冲击或有压钉等尖锐物体;PPR管道不得

6、作为拉攀、吊架等使用。管材和管配件应存放在通风良好的库房和简易棚内,不得露天存放,防止阳光直射,注意防火安全,距离热源不得小于1米。搬运管材和管配件时,应小心轻放,避免油污,与尖锐物品碰撞和抛、摔、拖等。(四)阀门安装阀门安装前,检查填料,其压盖螺栓须有足够的调节余量.法兰或螺纹连接阀门在关闭状态下安装,安装阀门前,按设计核对型号,并按介质流向确定安装方向.同一平面的成排空门安装时是45度角,才能保证阀门间开关不受影响。安全阀门安装,按下列规定进行,检查其垂直度,检查是否符合规范要求。安全阀的最终调试宜在系统上进行,开启和回复压力应符合设计文件的规定。安全阀经调整后,在工作压力下不得有泄漏。安

7、全阀最终调整合格后,铅封。(五)排水管道安装一一般规定1.排水管道的横管与横管,横管与立管的连接,应使用45度三通或45度四通和90度斜三通或90度斜四通,应使用45度弯头或弯曲半径不小于4倍管径的90度弯头;2. 在生活污水管道上,设置的检查口的清扫口应符合以下规定:在立管上应每二层设置1个检查口,但在最低层的有卫生器具的最高层必须设置,检查口中心距地面高度为1米,允许偏差土20mm,并应高于该层卫生器具上边缘150mm,检查口朝向应便于检修;3.在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上设置清扫口,污水管道起点的清扫口与管道相垂直的墙面距离,不得小于200mm,若污水管

8、道起点设置堵头代替清扫口,堵头与墙面距离不得小于400mm; 二室内排水管安装1.总则(1)在整个楼层施工过程中,配合土建作好管道穿越墙壁和楼板的预留孔洞;孔洞尺寸当设计未规定时,可比管材外径大50-100mm;管道安装前,应检查预留孔的位置和标高,并清除管材和管件上污垢;(2)楼层管道安装宜在墙面抹灰结束后连续进行,当安装中断时,敞口处用尼龙带临时封闭;(3)在检查口或清扫口位置设检修口;(4)管道的配管要求:锯管长度根据实测并结合各连接件的尺寸逐段确定;(5)管道穿越楼板处的施工:管道穿越楼板处为固定支承点时,管道安装结束配合土建支模,用C20细石混凝土分二次浇捣密实;浇注结束后,结合找平

9、层或面层施工,在管道周围筑成厚度不小于20mm,宽度不小于30mm的阻水圈;2材料要求(1)管材、管件等材料有产品合格证,管材标有规格、生产厂的厂名和执行的标准号,管件上有明显的商标和规格,包装上标有批号、数量、生产日期和检验代号;管材水平堆放在平整的地面上,用支撑物支垫时,支垫宽度不小于75mm,间距不大于1000mm,外悬的端部不大于500mm,叠置高度不超过1500mm;(2)管件凡能立放的,逐层码放整齐;不能立放的管件,应顺向或使其承口插口相对地排列整齐;3管道安装(1)按管道系统和卫生设备的设计位置,结合设备排水口的尺寸与排水管管口施工要求,配合土建结构施工,在墙、梁和楼板上预留孔洞

10、或预埋管件;(2)检查各预留孔洞的位置和尺寸并加以贯通;(3)按管道走向及各管段的中心线标记进行测量,绘制实测小样图,详细注明尺寸(4)按实测小样图选定合格的管材和管件,进行配管;预制的管段配制完成后按小样图核对节点尺寸及管件接口朝向;(5)作管道支架;(6)土建墙面抹灰后,将材料和预制管段运至安装地点,按预留管口位置及管道中心线,依次安装管道和伸缩节,并连接各管口;(7)管道安装自下而上分层进行,先安装立管,再安装横管,连续施工;(8)管道系统安装完成后,对管道进行外观和安装尺寸检查;4立管安装(1)立管安装前,先按立管布置位置在墙面划线并安装管道支架;(2)安装立管时,先将管段扶正,再按要

11、求安装伸缩节,将管子插口试插入伸缩节承口底部,将管子拉出预留间隙,在管端划出标记,最后将管端插口平直插入伸缩节承口橡胶圈中,用力应均衡,不得摇挤;安装完毕,随即将立管固定;5横管安装:(1)将预制好的管段用铁丝临时吊挂,查看无误后再进行粘接;(2)粘接后迅速摆正位置,校正管道坡度,用木模卡牢接口,紧住铁丝临时加以固定,待粘接固化后,再紧固支承件,但不宜卡箍过紧;(3)拆除临时铁丝,并将接口临时封严;(4)洞口支模浇筑水泥砂浆封堵;(5)安装后的管道严禁攀踏或借作他用;6管道检验项目、允许偏差及检验方法序号检验项目允许偏差检验方法1立管垂直度(1)每米高度不大于3 mm;(2)5米内,全高不大于

12、10 mm;(3)5米以上,每米水大于10 mm;全高不大于30 mm。挂线附和用钢卷尺测量2横管弯曲度(1)每米高度不大于2 mm;(2)10米内,全高不大于8 mm;(3)10米以上,每米水大于8 mm作水平尺、直尺和拉线测量3卫生器具排水管口及横支管口的坐标单独器具不大于10 mm;成排器具不大于5 mm。用水平尺或钢卷尺测量4横干管坡度不得小于最小坡度用水平尺或钢卷尺测量5卫生设备接口标高单独器具不大于10 mm;成排器具不大于5 mm。用水平尺或钢卷尺测量7验收前检查和校验:(1)连接点或接口的整洁、牢固和密封性;(2)支承件和固定支架安装位置的准确性和牢固性;(3)伸缩节设置与安装

13、的准确性,伸缩节预留伸缩量的准确性;(4)排水系统按规定作通水试验,检查排水是否畅通,有无渗漏。质量要求:1承插管道的接口,应以麻丝填充,用石棉水泥打口,塑料排水管为承插粘接;2 塑料排水横管固定件间距为公称直径的10倍,离墙净距大于40mm时,应采用角钢支架固定,U型卡应外套塑料管,与角钢支架间加软垫片,立管底部的弯管处应有支墩; 3塑料排水管应按要求设置伸缩节:(六)各类支架制作安装加工前要画出加工大样图,方能加工制作,孔眼的钻眼,必须用机械钻眼,严禁用气焊、电焊冲眼代替。管道不允许有任何位移的部位,应设置固定支架,固定支架要牢固,固定在可靠的结构上,在管道无垂直移位,或位移很小的地方,可

14、设活动支架,敷设在吊顶内管道,应采用吊架方法。类支架安装前必须做好防腐处理。安装前,严格按设计规范规定,确定支架距离,应根据管道图纸中标高与土建施工的标高核对,用水平仪抄到墙壁或柱上,然后根据管道走向和坡度计算出每个支架的标高和位置,弹好线再进行安装。安装时支架应牢固的固定的结构物上,横向长度应水平,墙面与管子中心线平行,不允许上翘下垂,或扭斜。在墙上固定支架时,如砖砌体,可直接埋入墙内,埋设时,应清除砖孔内的砖屑及杂物,并用水将孔洞浇洗,埋设深度应符合设计,并使用13水泥砂浆,填补饱满, 在钢筋混凝土上安装支架必须结实牢固。地漏应设于地面的最低处,其顶面应低于设置处地面5mm,地漏水封高度不

15、得小于50mm,DN50、DN75、DN100的扣盅高度分别为90、99、108mm;(八)采暖管道安装(1)干管安装:供暖管道安装应从楼栋入口处或分支点开始,安装前要检查管内有无杂物。螺纹连接用手和管钳上管,管松紧度适宜,外露23扣为止。管道在过墙、穿楼板及遇伸缩缝处必须先戴上套管。按照设计图中的规定位置和标高,安装阀门、过滤器等。安装时要注意方向,决不能安反。管道安装完,检查坐标、标高、甩口位置、变径等是否正确,找准找正、调整好支架位置。严禁在距支架50MM以内的位置上设置焊口或分支点。(2)立管安装:根据设计要求和规范中规定,在立管安装划线上栽好立管卡子。将套管穿在管段上,按编号从第一节

16、立管开始安装,管子适宜度以外露23扣为好。预留口的短管应平正。检查立管上每个预留口的标高角度是否正确、准确、平正,然后把卡子的螺栓拧紧,在预留管口处设置临时封堵。(3)支管安装。管道的压力试验必须符合设计或规范要求。隐蔽管道在封闭前必须提前进行压力试验,合格后防腐保温,办理隐蔽验收手续。管道支托架的安装距离应正确、平正、牢固,与管道支架的接触紧密。管道坡度应符合设计要求或施工规范规定,正负偏差不超过设计要求的1/3。丝扣连接紧固,不乱丝,外露23扣,无麻头,焊缝不得有裂纹、烧穿、结瘤、尾坑、夹碴和气孔等缺陷。管道穿楼板内套管顶部高出地面不少于20MM。底部与天棚齐平,明装管道的接口不得设在结构

17、内或套管内。管道不允许半暗半明,不得吃墙。阀门安装在同一房间内其高度一致,应安装在便于开关与检修处,安装位置、进出口方向正确,连接牢固紧密。待根据系统平衡要求进行调试并作出标记,活接头应设置于管道、阀门便于检修拆除的部位,管道和金属管架上的锈污必须清除彻底。附:管道安装允许偏差:项次项 目允许偏差检验方法1横管道纵横方向弯曲(mm)每1m管径100 mm1 mm用水平尺、直尺、拉线和尺量检查管径100 mm1 .5mm全长(25m以上)管径100 mm13 mm管径100 mm25 mm2立管垂直度(mm)每1m2 mm吊线和尺量检查全长(25m以上)10 mm3弯管椭圆率管径100 mm10

18、用外卡钳和尺量检查管径100 mm8折皱不平度(mm)管径100 mm4 mm管径100 mm5 mm质量要求:1采暖管道坡度一般为0.003,不得小于0.002,最高点和最低点分别设排气和泄水装置,干管末端应有自动排气阀,并引至附近水池或室外;2管道穿墙和楼板,应设钢制套管,其顶部高出地面20mm,卫生间及厨房30mm,底部与楼板底面相平;安装在墙内的套管,其两端应与饰面相平,套管内用油麻填塞;3安装不保温的采暖双立管,两管中心距为80mm,允许偏差5mm,供水管应在面向的右侧;4采暖管道安装,管径32mm以下应丝接,管径40mm以上采用焊接或法兰连接,法兰垫应用石棉橡胶垫;5采暖管道转弯处

19、应用煨弯,不准使用压制弯头;6干管变径应用偏心大小头,热水采暖管道应使管顶平齐,以利排气;7补偿器安装前应进行预拉伸,并按设计做好固定支架;8管道的焊缝和弯曲部位严禁焊接支管,接口焊缝距起弯点不得小于100mm,距支架或吊架边缘不得小于50mm;9散热器立管支架高度1.51.8米,其水平支管长度大于1.5米时,应设角钢支架固定在墙上;(九)散热器安装1散热器支管应有坡度,当支管全长小于0.5米时,坡度值为5mm,大于0.5米时为10mm;2散热器与管道连接,必须安装活节,阀门宜紧靠散热器;3散热器的安装高度一般距地面30mm,离墙净距40mm,散热器在窗下安装应居中,顶部距窗台板的距离不得小于

20、50mm;4每组散热器应设手动跑风,手动跑风口垂直向下;5散热器托架安装,位置应正确,埋设应平整且牢固。(十)管道系统实验(1)在管道安装完成后,要对系统进行水压试验,首先向系统内注水,在注水过程中要注意检查系统的中间控制阀门是否全部开放,并安排专人定岗负责操作检查。(2)启动加压泵使系统内水压逐渐升高,先缓慢升至工作压力,停泵观察,经检查各部位无渗漏、无破裂时,无异常情况,再将压力升至试验压力,一般分2-4次升至试验压力,各种材质给水系统试验压力为工作压力的1.5倍,不得小于0.6MPa。(3)试压过程中如发现接口处泄漏,及时作上记号,泄压后进行修理,再重新试压,直至合格为止。(4)本工程管

21、道系统在试验压力下观测10min内压力降不大于0.02MPa,表明管道系统强度试验合格,然后降至工作压力,再做较长时间检查,此时全系统的各部位无渗漏、无裂纹,管道系统的严密性为合格。(5)试验结束,认真如实填写管道水压试验记录,由施工、监理、建设单位人员予以签字确认。形成资料,整理存档。(十一)管道系统吹扫和清洗管道系统强度实验合格后,分段进行吹扫和清洗;吹扫的顺序一般按主管,支管,排管依次进行。吹洗前,应将系统内的仪表予以保护,并将孔板及止回阀芯等部件拆除,妥善保管,待吹洗后再复位。吹洗时,应用锤敲打管子,对焊缝,死角和管底部位应重点敲打,但不得损伤管子。水冲洗的排放管应接入可靠的排水井或沟

22、内,并保证排水畅通和安全。水冲洗应以管内可能达到的最大流量或不小于1.5m/s的流量进行。水冲洗应连续进行,以出口的水色和透明度与入口处的目测一致为合格。管道冲洗后应将水排尽,需要时可用压缩空气吹干或采取其他保护措施。施工单位:河南金茂建筑工程有限公司食品研究所项目部2009年5月下面为附送毕业论文致谢词范文!不需要的可以编辑删除!谢谢!毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的,他渊博的知识开阔的视野给了我深深的启迪,论文凝聚着他的血汗,他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响,在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术
