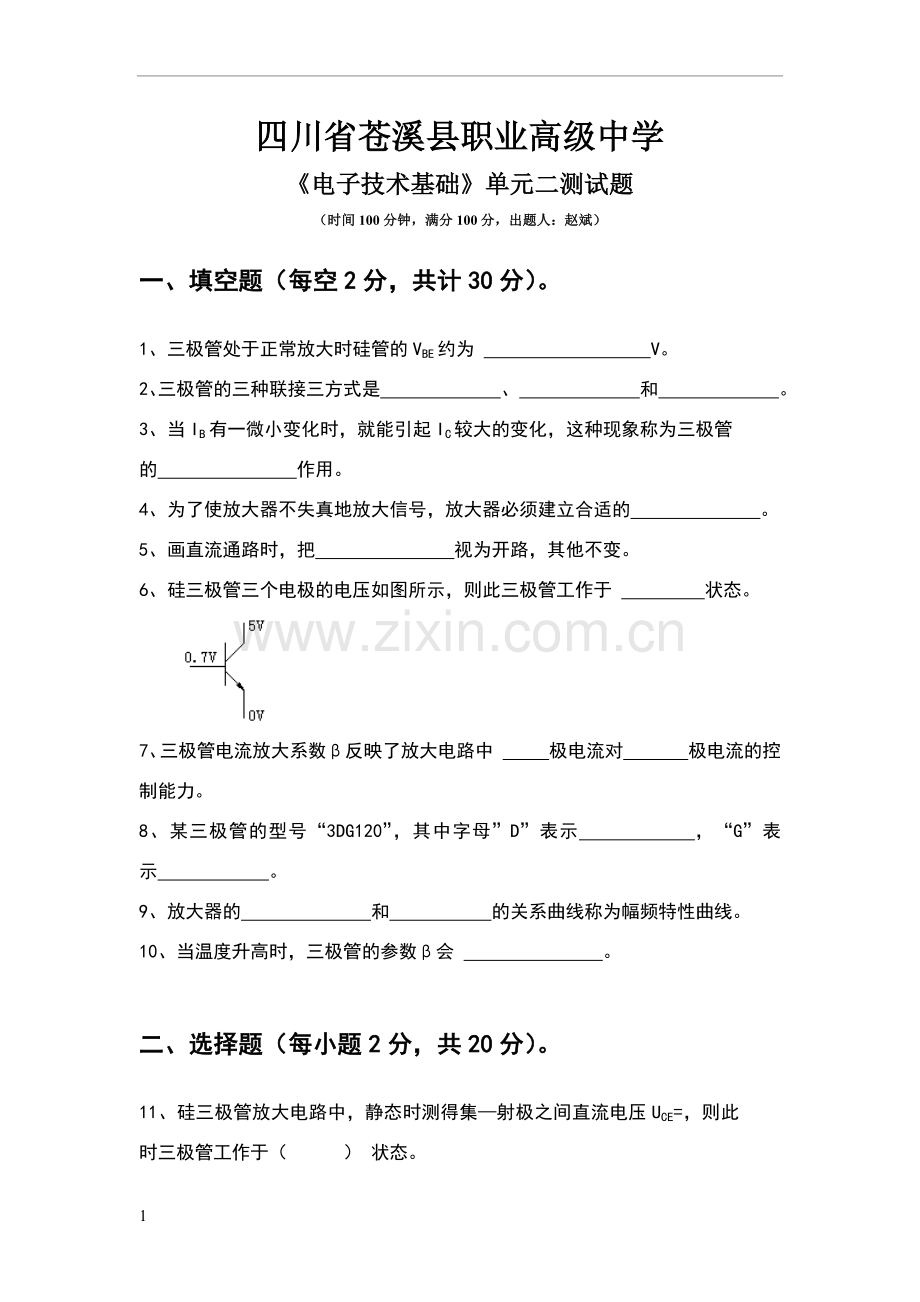

v1.0 可编辑可修改四川省苍溪县职业高级中学电子技术基础单元二测试题（时间100分钟，满分100分，出题人：赵斌）一、填空题（每空2分，共计30分）。1、三极管处于正常放大时硅管的VBE约为 V。2、三极管的三种联接三方式是 、 和 。3、当IB有一微小变化时，就能引起IC较大的变化，这种现象称为三极管的 作用。4、为了使放大器不失真地放大信号，放大器必须建立合适的 。5、画直流通路时，把 视为开路，其他不变。6、硅三极管三个电极的电压如图所示，则此三极管工作于 状态。7、三极管电流放大系数反映了放大电路中 极电流对 极电流的控制能力。8、某三极管的型号“3DG120”，其中字母”D”表示 ，“G”表示 。9、放大器的 和 的关系曲线称为幅频特性曲线。10、当温度升高时，三极管的参数会 。二、选择题（每小题2分，共20分）。11、硅三极管放大电路中，静态时测得集射极之间直流电压UCE=，则此时三极管工作于（ ） 状态。A、饱和 B、截止 C、放大 D、无法确定12、三极管当发射结和集电结都正偏时工作于（ ）状态。A、 放大 B、截止 C、 饱和 D、无法确定13、某三极管的，则下列状态下三极管能正常工作的是（ ）。A. B. C. D. 14、放大器的输出电阻RO越小，则（ ）。A、带负载能力越强 B、带负载能力越弱C、放大倍数越低 D、通频带越宽15、在固定偏置放大电路中，若偏置电阻Rb断开，则（ ）。A、三极管会饱和 B、三极管可能烧毁C、三极管发射结反偏 D、放大波形出现截止失真16、在计算电路增益时，若增益出现负值，则该电路是（ ）。A、放大器 B、多级放大器 C、平衡器 D、衰减器17、有些放大电路在发射极电阻旁并上个电容Ce，则Ce的作用是（ ）。A、稳定静态工作点 B、交流旁路，减少信号在Re上的损失C、改善输出电压波形 D、减小信号失真18、若放大器的输出信号既发生饱和失真，又发生截止失真，则原因是（ ）。A、静态工作点太高 B、放大倍数急剧下降C、输入信号幅度过大 D、输入信号幅度过小19、在三极管放大电路中，下列等式不正确的是（ ）。A. B. C. 20、处于放大状态的PNP型晶体管，各电极的电位关系是_。 A. VBVCVE B. VEVBVC C. VCVBVE D. VCVEVB 三、判断题（每小题2分，共20分；对的填A，错的填B）。21、放大器放大信号所需的能量来源是电源VCC，晶体管本身并不能提供能量。（ ）22、单级共发射极放大电路兼有放大和同相作用。（ ）23、放大器的输入电阻大，有利于减小前一级电路的负担。（ ）24、fBW=fH - fL ( )25、多级放大器的通频带比组成它的每级放大器的通频带都窄。（ ）26、晶体管的穿透电流ICEO越小，其稳定性越好。 （ ）27、晶体三级管是电压控制器件。 （ ）28、GP=20dB,则AP=100。 （ ）29、两个单独使用的放大器，电压放大倍数分别为50、60，将这两个放大器组成一个两级放大器后总的电压放大倍数为3000。 （ ）30、晶体三极管的输入特性曲线反映VBE与iC的关系。（ ） 四、计算题（共计30分）。31、如图4-1所示，V=10V，=49，估算它的静态工作点。图4-132、图4-2，已知=50。Rb1=30千欧，Rb2=10千欧，RC=千欧，Re=2千欧。（1）说明元件Rb1、RC、Re、Ce的作用（2）估算静态工作点（3）计算AV。图4-233、图4-3中，已知：=50，其他参数如图所示。计算并回答下列问题： 图4-35
