1、浆砌条石挡土墙施工作业指导书.doc

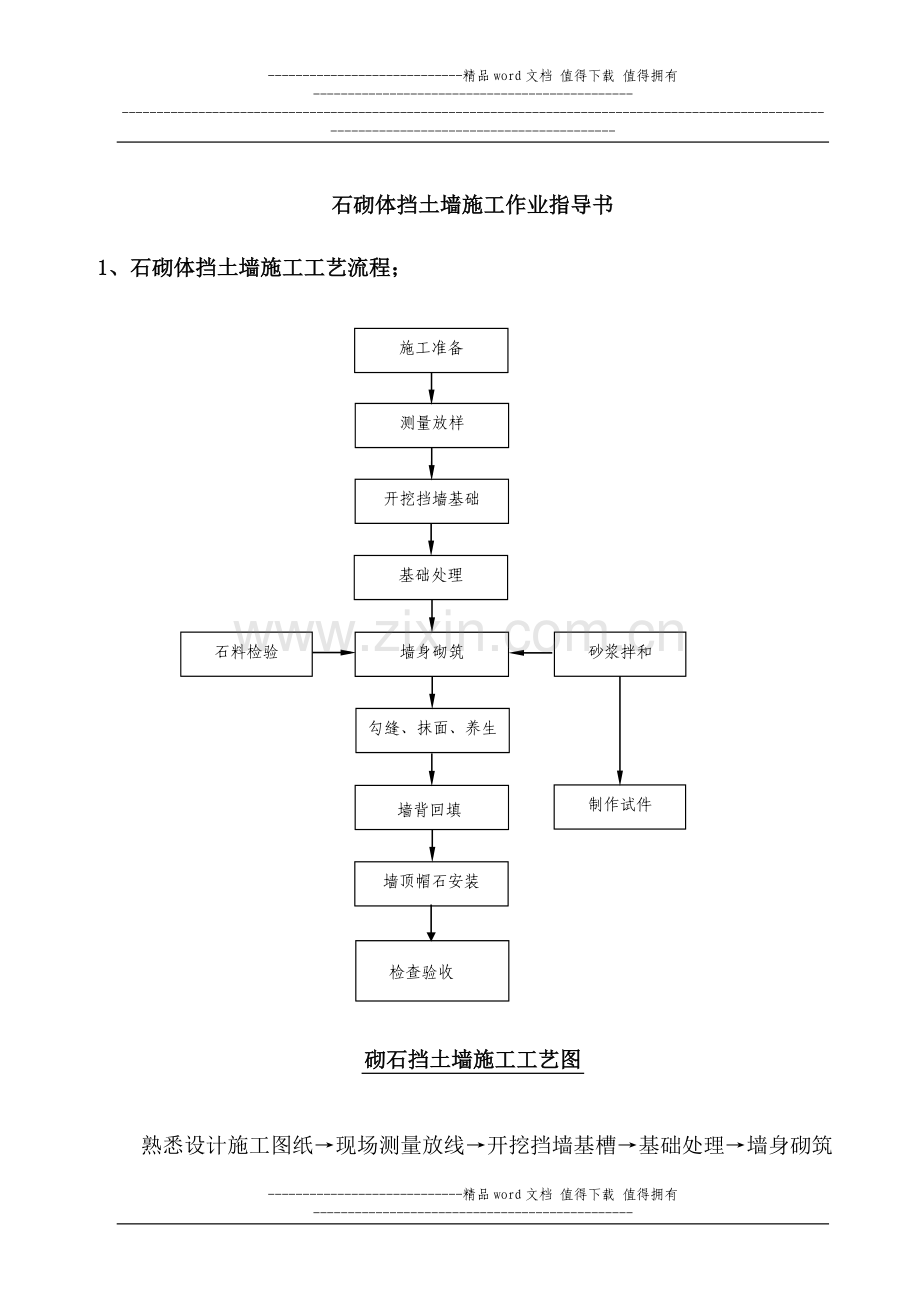

-精品word文档 值得下载 值得拥有-石砌体挡土墙施工作业指导书1、石砌体挡土墙施工工艺流程；石料检验墙顶帽石安装墙背回填勾缝、抹面、养生墙身砌筑基础处理开挖挡墙基础测量放样施工准备制作试件砂浆拌和 检查验收砌石挡土墙施工工艺图熟悉设计施工图纸现场测量放线开挖挡墙基槽基础处理墙身砌筑沟缝、抹面、养生墙背回填墙顶帽石（栏杆）安装检查验收。2、石砌体挡土墙施工；2.1、施工准备工作；2.1.1、根据设计施工图纸提交实验室,出据砌筑砂浆、垫层砼“配合比报告”。在收到配合比报告后，提交条石、水泥、河沙等“材料需用计划”，同时根据现场实际情况，提交搅拌机、水泵、木跳板等所用“机具设备需用计划”。2.1.2、挡土墙施工前，应作好截、排水及防渗设施。在岩体破碎、土质松软或地下水丰富地段修建挡土墙，必须作好防雨的施工措施。2.1.3、石砌体采用的石材应质地坚实，无风化剥落和裂纹，尚应色泽均匀,符合设计要求的石材。2.1.4、石材表面的泥垢、水锈等杂质，砌筑前应清除干净。2.1.5、使用厚度不小于25cm的毛条石，强度不小于30。2.2、石砌体挡土墙的基础施工：2.2.1、结合现场情况确定基槽开挖的方法及顺序，满足“先低后高”的原则。在条件允许的情况下尽量采用机械开挖，以利于加快进度、施工中防止基槽边坡垮塌。基础开挖达到设计标高基底检验合格后，应及时进行下道工序施工。2.2.2、基础处理：当基槽开挖到位后，若地基底承载力不能满足设计或规范要求时（应提供地基承载力报告），及时通知设计方、监理和业主代表，确定处理措施。2.2.3、明挖基坑应符合下列规定：1、施工过程中应根据所提供的地勘资料，对地质情况进行核对，与设计不符时，应及时处理。2、基坑开挖宜采用分段跳槽进行。3、基坑内积水应随时进行排干。4、采用倾斜基底时，基底标高应按设计控制，不得超挖填扑。5、基底检查合格后，应及时进行下道工序施工。2.2.4、砌筑毛石基础的第一皮石块应座浆，并将大面向下；砌筑料石基础的第一皮石块应用丁砌层座砌筑。2.2.5、毛石砌体的第一皮及转角处、交接处和洞口处，应用较大的平毛石砌筑。2.2.6、基础施工应符合下列规定：1、应将基底表面风化、松软土石清除。2、硬质岩石基坑中的基础，宜满坑砌筑。3、采用台阶式基础时，台阶与墙体应连在一起同时砌筑，基底及墙趾台阶转折处不得砌成垂直通缝，砌体与台阶壁间的缝隙砂浆应饱满。4、基坑应随砌筑分层回填夯实，并在表面留3%的向外斜坡。2.3、石砌体挡土墙的砌筑施工：2.3.1、使用的石料必须符合设计要求的尺寸和强度，砂浆所用的水泥、砂等材料符合混凝土工程相应材料的质量标准。2.3.2、条石砌筑按丁顺相间的方法安砌，上下错缝；砌筑砂浆满铺满挤，水平灰缝厚度和竖向灰缝宽度符合规范规定，并不得有竖向通缝，安砌后的接缝沙浆凝结硬化期间应加强养护，并不得受外力碰撞或震动。2.3.3、砌筑时严格按照设计要求及时设置封水层、反滤层和泄水管。内外搭砌，上下错缝，拉结石、丁砌石交错设置；2.3.4、石砌体的灰缝厚度：毛料石和粗料石砌体不宜大于20mm；细料石砌体不宜大于5 mm。砂浆饱满度不应小于80%。2.3.5、砂浆初凝后，如移动已砌筑的石块，应将原砂浆清理干净，重新铺浆砌筑。砌筑毛石基础的第一皮石块应2.3.6、毛石砌体的第一皮及转角处、交接处和洞口处，应用较大的平毛石砌筑。每个楼层（包括基础）砌体的最上一皮，宜选用较大的毛石砌筑。毛石墙拉结石每0.7m2墙面不应少于1块。2.3.7、挡土墙端部伸入路堤或嵌入地层部分应与墙体同时砌筑。挡土墙顶应找平抹面或勾缝，其与边坡间的空隙应用粘土或其他材料夯填封闭。2.3.8、挡土墙与桥台、隧道洞口连接应协调施工，必须时应加临时支撑，确保与墙相接的填方或山体的稳定。2.3.9、料石挡土墙，当中间部分用毛石砌时，丁砌料石伸入毛石部分的长度不应小于200 mm。2.3.10、墙身施工应符合下列规定：1、每砌34皮为一个分层高度，每个分层高度因个找平一次；2、外露面的灰缝厚度不得大于40 mm，两个分层高度间分层处的错缝不得小于80 mm。3、墙身要分层错缝砌筑，砌出地面后基坑应及时回填夯实，并完成其顶面排水、防渗设施。4、伸缩缝与沉降缝内两侧壁应竖直、平齐，无搭叠；缝中防水材料应按设计要求施工。5、泄水孔应在砌筑墙体过程中设置，确保排水畅通，并应保证墙背反滤、防渗设施的施工质量。2.3.11、挡土墙的泄水孔当设计无规定时，施工应符合下列规定：1、泄水孔应均匀设置，在每米高度上间隔2m左右设置一个泄水孔；2、泄水孔与土体间铺设长宽各为300、厚200的卵石或碎石作疏水层。2.3.12、养护必须及时，且养护时间不得小于7天。2.4、石砌体挡土墙背回填2.4.1、当墙身的强度达到设计强度的75%时，方可进行回填等工作。在距墙背0.51.0m以内，不宜用重型振动压路机碾压。2.4.2、用于回填的全部材料，必须符合技术规范和设计要求，填料既要能被充分压实，具备良好的透水性，且不含有草根、腐植物或冻土块等杂物。回填石灰土应按要求拌合。2.4.3、挡土墙内侧回填土必须分层夯填，回填分层松土厚度一般控制在每层填厚不大于10-15厘米，分层填筑应尽量保证摊铺厚度均匀、平顺。墙顶土面，应有适当坡度使流水流向挡土墙外侧面，填筑面应做成3%-4%的坡度，以利于排水。2.4.4、回填应在排干积水进行基底处理后的情况下作业，回填工作应得到监理工程师的同意。靠路基的坡度应当挖成台阶，以便于保证回填质量。2.4.5、回填前，先在断面上划分回填层次，确定检测频率，填写检测记录。填筑时要设专人负责，每一构造物的回填谁是负责人要明确。2.4.6、不同土质分层填筑，不准混合用。回填土要经过选择，含水量要接近最佳含水量。2.4.7、每层回填都要做压实度检验，压实度检验记录必须和填筑高度相等，并保证符合技术规范要求。3、石砌体挡土墙施工基本要求：3.1、石料或混凝土预制块的质量和规格应符合有关规范和设计要求。3.2、砂浆所用的水泥、砂、水的质量应符合有关规范的要求，按规定的配合比施工。3.3、地基承载力必须满足设计要求。3.4、砌筑应分层错缝。浆砌时坐浆挤紧，嵌填饱满密实，不得有空洞；干砌时不得松动、叠砌和浮塞。3.5、沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。4、石砌体挡土墙施工质量标准要求：4.1、石材及砂浆强度等级必须符合设计要求。4.1.1、同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度；同一验收批砂浆试块抗压强度的最小一组平均值必须大于或等于设计强度等级所对应的立方体抗压强度的0.75倍。4.1.2、抽查数量：每一检验批且不超过250M3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。4.1.3、检验方法：在砂浆搅拌机出料口随机取样制作砂浆试块（同盘砂浆只应制作一组试块），最后检查试块强度试验报告单。4.2、石砌体挡土墙实测项目 砌体挡土墙施工质量标准 表1项次检查项目规定值或允许偏差检查方法和频率1砂浆强度（Mpa）符合设计要求每1工作台班2组试件2断面尺寸20尺 量：每20m量2个断面3挡土墙基底高程（mm）土方：30水准仪：每20m检查1点石方：1004挡土墙顶面高程（mm）料石、砌块10水准仪：每20m检查1点块石、护坡155挡土墙轴线位移（mm）料石、砌块：10经纬仪：每20m检查墙顶外边线3点块石、护坡；156挡土墙墙面垂直度（mm）料石、砌块0.3%吊垂线：每20m检查2点块石、护坡0.5%7平整度（mm）102m直尺：每20m检查3处每处检查竖直和墙长两个方向8水平缝平直（mm）10石料的质量和规格及砂浆所用材料的质量和规格应符合设计要求，按规定的配合比施工。砌底砂浆必须嵌填饱满、密实。灰缝应整齐均匀。缝宽符合要求，勾缝不得有空鼓、脱落。砌体分层砌筑必须错缝，相交处咬扣必须紧密。沉降逢必须顺直贯通，缝宽、填塞材料应符合设计要求。泄水孔、反滤层、防水设计应符合设计规范要求。4.3石砌体挡土墙外观鉴定：4.3.1、砌体表面平整，砌缝完好、无开裂现象，勾缝平顺、无脱落现象。4.3.2、泄水孔坡度向外，无堵塞现象。4.3.3、沉降缝整齐垂直，上下贯通。-精品word文档 值得下载 值得拥有-
