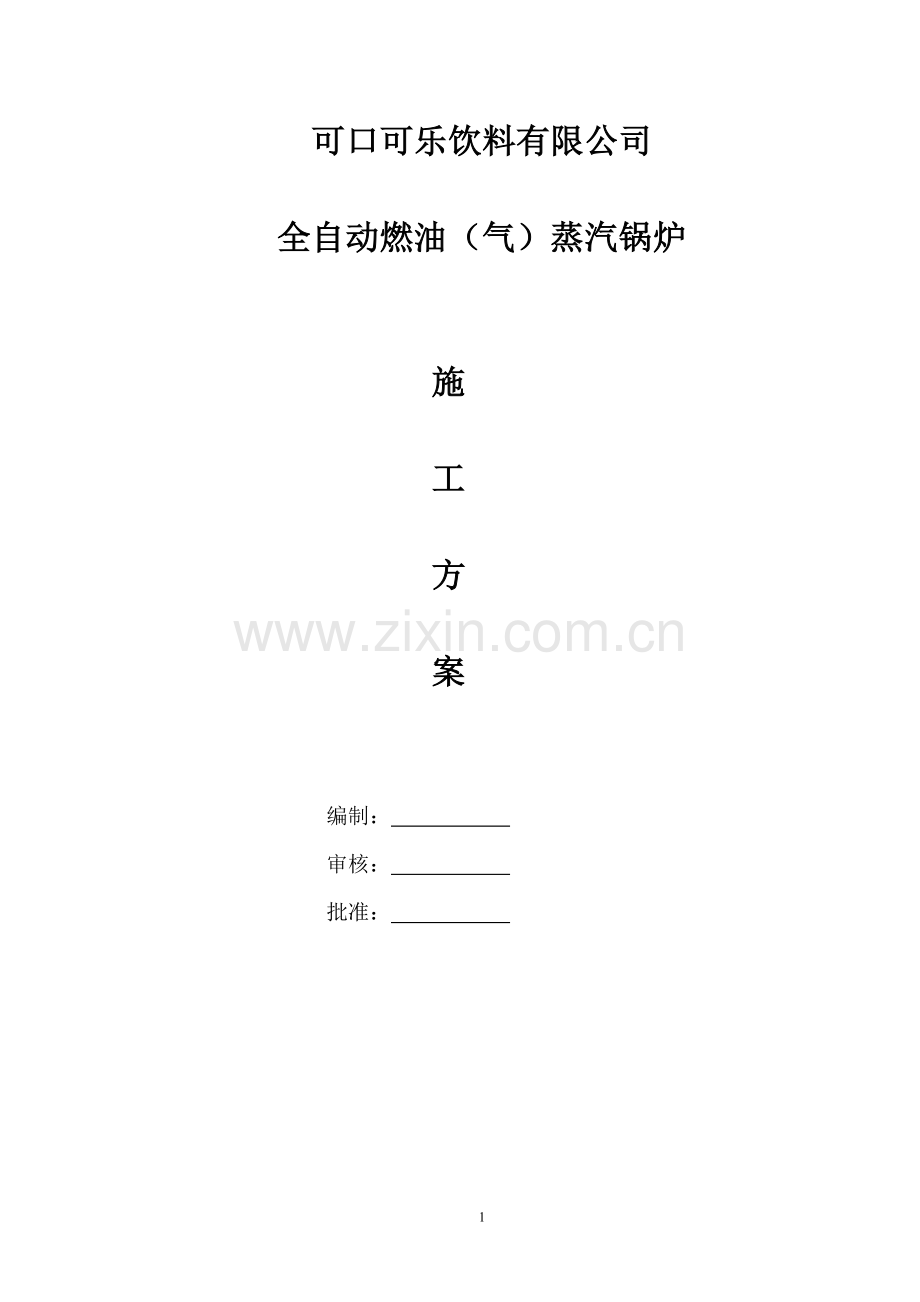

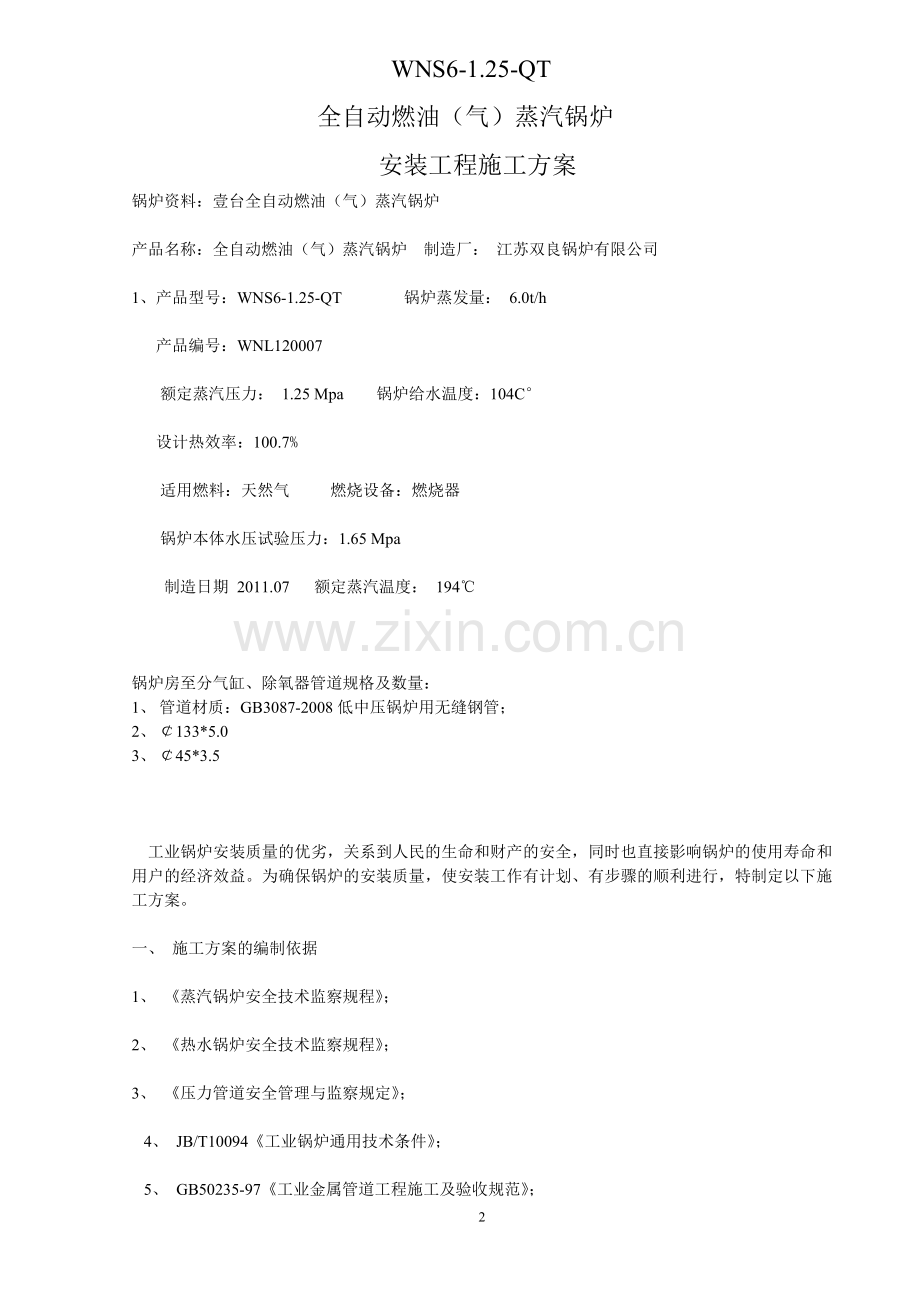

可口可乐饮料有限公司全自动燃油（气）蒸汽锅炉施工方案编制： 审核： 批准： WNS6-1.25-QT全自动燃油（气）蒸汽锅炉 安装工程施工方案锅炉资料：壹台全自动燃油（气）蒸汽锅炉产品名称：全自动燃油（气）蒸汽锅炉 制造厂： 江苏双良锅炉有限公司1、产品型号：WNS6-1.25-QT 锅炉蒸发量： 6.0t/h 产品编号：WNL120007额定蒸汽压力： 1.25 Mpa 锅炉给水温度：104C 设计热效率：100.7%适用燃料：天然气 燃烧设备：燃烧器锅炉本体水压试验压力：1.65 Mpa 制造日期 2011.07 额定蒸汽温度： 194 锅炉房至分气缸、除氧器管道规格及数量：1、 管道材质：GB3087-2008低中压锅炉用无缝钢管；2、 133*5.0 3、 45*3.5 工业锅炉安装质量的优劣，关系到人民的生命和财产的安全，同时也直接影响锅炉的使用寿命和用户的经济效益。为确保锅炉的安装质量，使安装工作有计划、有步骤的顺利进行，特制定以下施工方案。一、 施工方案的编制依据1、 蒸汽锅炉安全技术监察规程；2、 热水锅炉安全技术监察规程；3、 压力管道安全管理与监察规定；4、 JB/T10094工业锅炉通用技术条件；5、 GB50235-97工业金属管道工程施工及验收规范；6、 GB50236-98现场设备工业管道焊接工程施工及验收规范；7、 GB50275-98压缩机、风机、泵安装工程及验收规范；8、 锅炉制造厂安装使用说明书及其它随机技术资料，包括： 锅炉总图（盖上有效“省级锅炉设计审查批准专用章” ）； 锅炉质量证明书； 蒸汽锅炉强度计算书；9、 本公司的安装施工图；10、 对接接头的射线探伤应按GB3323-87钢熔化焊对接接头射线照相和质量分级的规定执行；11、 粤劳锅炉函1997393号文件要求；12、 工程安装合同书。二、 施工程序及监检1、 安装前锅炉安装工艺责任人向施工队长及队质检员进行工程项目交底，并移交图纸、技术性文件和现场施工方案、记录表格、安装标准、规范要求等，做好技术移交登记。2、 安装队长及队质检员组织全体施工人员熟悉图纸资料、安装工艺流程、施工方案等。3、 安装前安装队长应组织现场施工人员对使用单位提供的设备进行全面清点，锅炉本体及部件规格、数量应准确、齐全；对锅炉本体及部件作详细的检查，并做好记录；队质检员参加监督检查，如发现缺陷应做好现场记录并及时报告甲方（必要时上报技术监督局监察机构），并与有关单位商讨处理方法，确保安装工作的质量。4、 根据设备平面布置图、建设单位提供土建的基础施工图及锅炉、附机土建基础验收合格报告等对土建施工质量进行全面的实地测量、复检，做好记录，发现问题及时向使用单位提出，共同协商处理，使设备基础符合安装要求。5、 队质检员对基础设施的验收、安装工作的步骤、安装工作的技术参数及时认真地做好现场记录，填写有关的登记表，有些应有用户及有关单位代表签名认可的表格，必须由用户及有关单位代表签名认可。三、 施工的安全措施1、 安装队长对施工的安全全面负责。2、 安装施工全过程中必须贯彻执行公司制定的锅炉安装现场安全管理制度，确保安装现场无事故，保证安装工作的顺利进行。四、锅炉的装卸、安装及一般注意事项1、 锅炉的装卸及搬运过程中需注意以下事项：起吊设备的起吊能力应与提吊的锅炉重量相匹配。锅炉上带有不能用于起吊标示的吊耳不能用作起吊用应合理选择钢丝绳的长度，避免因钢丝绳长度不合适，导致炉体划伤。在装卸及搬运过程中必须确保锅炉不受任何损伤。2、 维护空间的预留安装锅炉时，需确保在锅炉四周留有足够的维护空间。3、 锅炉基础、底座的设置及注意事项锅炉本体须安装在高于锅炉房地坪100-150mm的基础上、须事先同锅炉制造公司技术人员进行确认，按照基础图纸进行施工。基础上须留出地脚螺栓预埋孔。基础须能承受锅炉及所保有水量的最大重量。安装底座时，须先进行定位。定位后调整到底座两对角线的长度相同，然后在拧紧全部固定螺栓。底座的安装参照基准线标示进行。4、 一般注意事项注意不要将锅炉以及附属品过于倾斜和加以冲击。锅炉周边不可放置可燃物。不要用油和水等弄脏锅炉锅炉一般应装在单独的锅炉房内，新建的锅炉房不应与住宅相连。锅炉房不得与甲、乙类及使用可燃液的丙类火灾危险性房间相连。若与其它生产厂房相连接时，应用防火墙隔开。锅炉房建筑的耐火等级和防火要求应符合建筑设计防火规范及高层民用建筑设计防火规范的要求。锅炉房的地面应平整、不易燃、无积水、地基承重应满足要求。锅炉房电源电压应稳定、以免引起电器元件烧坏。如电压不稳、建议安装稳压器。锅炉室内要设置换气设备，锅炉室温要保持在50以下。五、给水系统1、给水配管原水的流量应大于所配锅炉总的额定蒸发量。原水的压力需满足1.8kgf/c-5.0kgf/c的范围，如不能满足以上范围须配用增压泵或减压阀。原水温度需要控制在4-35C范围内，如果不在此范围内会造成能力低下，组件易破损等。从原水经软化水箱到给水泵之间的给水配管可使用GB/T3091低压液体输送用镀锌焊接钢管或日本的SGP管。给水阀门的品牌需经建设单位确认。在冬季水结冰的地区需设置排水旋塞，并装在配管的最下部。2、软水器和软水箱软水器及配套附件的安装请详细阅读软水器附带的安装配管说明书。软水器及盐水筒须单独配上排放管和溢流管，以便软水器反洗时盐水及清洗水的排放。软水器的水容量一般须大于所配锅炉蒸发量的三倍以上。（因软水器反洗时三小时左右不能正常供应软水）。同时还需要根据用户锅炉台数、蒸发量及每天运行时间综合考虑后决定软水箱的大小和数量。软水箱须进行防锈处理，配浮球阀、底阀、人孔、水位显示装置及盖板。软水箱软水出口应高于锅炉给水泵的给水入口。六、燃烧系统1、燃料配管遵照当地消防法规要求进行施工（锅炉房原有燃气管道已经安装完毕）。配管可用螺纹丝口式连接，如当地消防部门提出必须采用焊接连接的方式施工时，则因遵照消防部门的指示进行施工。主配管和锅炉之间的配管使用扰性管。（消防法规上的要求）燃料配管须结实固定，以防振动。并要严格检查以防燃料泄漏。燃气锅炉要设置漏气报警器。七、蒸汽管路系统安装1、蒸气管路同锅炉蒸气出口至分汽缸至用热用户的蒸气管道组成。2、蒸汽管道安装时应有0.002的坡度。3、逆止阀必须水平安装。4、蒸汽管路布置时应充分考虑管道热膨胀和管道保温。5、 管道及阀门附件材质、规格、型号、质量应符合设计文件的规定，按国家标准进行外观检查，不合格者不能使用。6、 各类受压阀门安装前必须进行壳体耐压试验，其试验压力不得少于公称压力的1.5倍。严密性试验其试验压力为公称压力的1.25倍，试验介质为清洁水，时间不少于5分钟，壳体及填料无渗漏为合格，并做好记录。7、 主管应按平面布置就位，按工艺流程设计图施工。主管弯头最小弯曲半径应在1.5DW以上，本体出入口直管段应不少于500mm。8、 管路主材采用20#（GB3087）无缝钢管，并有相应的材质证明书；管线应采用焊接连接，不允许使用螺纹连接；受压元件必需用PN1.6Mpa的平面平焊钢法兰焊接，密封垫采用PN1.6Mpa金属缠绕石墨垫片。压力表应在校验合格后，方进行就位安装。排污管必须加以固定，并引至室外安全处或排污池。管路布置应合理，走向美观，阀门和仪表的操作、拆卸必须方便；管路的最低点必须安装排污阀。9、 锅炉安全附件：装设温度表、液位计、压力表时，应使刻度盘面垂直；垂面上最好画出最高许可工作压力和最高使用温度红线（压力表考虑旋转灵活，不得漏油，输油应畅通）；压力表管不得保温。安装完毕进行检查，做好记录。八、分汽缸（原有） 锅炉房内应设置蒸汽分配缸，从锅炉主蒸汽出口的蒸汽先进入蒸汽分配缸，然后由蒸汽分配缸上各蒸汽管道输送到各使用场所。九、安全阀管路1、如果出气管需伸出到室外，要考虑更换安全阀，在安全阀出气口附近必须使用活管节或法兰。并要防止雨水等其他液体倒灌进入出气管。2、安全阀的出气管禁止中途缩管和安装阀门。3、管道的固定可根据实际情况采取顶棚吊装、侧壁的支持、U 形管箍等多种方式。4、出气管的末端请朝向没有危险的地方。十、排放管路1、和主排放配管的连接部分，为了吸收由排放时的热膨胀而导致的配管伸缩，要先和主排放配管一起沿相同方向折弯，然后在将调试好的配管和主排放配管连接。2、配管朝地沟的方向要形成一定角度。3、伸到地沟里的主排放管的端部由于排放时产生的反作用力有时会弹起，所以请将主排放管固定在地沟附近。4、更换排放管的可能性较高，所以要将交换性好的放在最外侧。5、主排放管的端部请不要伸到地沟内水面以下，另外请在施工时采取措施，以防止排放水向四周飞溅。十一、烟囱（原有）1、烟囱的高度应按中国批准的环境报告书要求确定，但不得低于8米。如烟囱过高须安装风量调节阀门。2、烟囱须有固定的承重架，避免重量直接加在锅炉本体上。3、烟囱的安装应尽量减少弯头并避免水平烟道。4、烟囱的顶端须安装防雨帽，如烟囱垂直穿过屋顶，须安装接雨槽以防止雨水沿烟囱流入锅炉。5、房内的烟囱部分须用保温材料包覆。6、使用集合烟道时，尤其要注意通风、额定载重等问题。7、排气筒的周边不要放置可燃物。十二、药注装置1、 药注装置要求布置在每台锅炉给水泵附近。2、 药注装置电源与锅炉给水泵电源并联。3、 药注装置的给药管为随机配套的塑料软管，将软管连接至锅炉给水泵的进口或出口。十三、锅炉安装公差锅炉安装过程中，在各个尺寸上会产生公差。各个差应控制在以下的范围之内，在制作、安装过程中要在各个阶段经常进行确认。 尺寸公差配管等接合位置图纸30MM 排气筒出口位置图纸30MM锅炉本体按设计布置准确就位后，左右均应保持水平，左右高差2mm，本体前后可选定相应的基准点进行水平校正，并将炉体支架垫实固定，并做好现场记录。十四、焊接施工工艺：1、 焊接材料：l 焊条：E4303，规格：3.2mm、2.5 mm；焊条烘干温度10510、时间2小时，烘干后保温使用，并做好烘干保温记录。l 管材：20 (GB 3087) 1335.0mm 453.5mm 2、 砂轮机把管子端口加工成“V”型坡口，角度705，钝边1mm，如右图所示。3、 焊接方法：氩电联焊；采用交流焊机焊接；电流80140A，电压3238V。4、 焊件在焊接前，应将焊口表面及内壁10mm的油污、铁锈清理干净，并检查有无裂纹、夹层与缺陷；5、 焊接场所，应采取防风、防雨、防雷等措施。6、 焊件对口应做到内壁平齐，错口单面焊不应超过壁厚的10%，对接管口端面应与管子中心线垂直，端面倾斜偏差不应大于管子外径的1%。7、 焊接引弧应在坡口内并用倒退引弧法，不得在受压元件及管子的外焊接位置上引弧。8、 施焊中，应特别注意接头和收弧的质量，两层焊缝的接头应错开，经自检合格后方可进行第二层焊接。9、 管子对接点固焊时，对133 mm、159 mm外径管用四点固焊，点固焊长度为10 mm ；点固焊如有裂纹时，必须清除重焊。10、 焊缝焊接完后，应将焊渣、飞溅物清理干净，在离焊缝50mm处打上焊工代号钢印（钢印数目应与焊缝垂直）。11、 对所有受压管道的焊接，应由持相应合格项目的焊工负责现场施焊。焊缝外观检查合格，抽样10% 进行X 射线拍片探伤，其质量不低于级片为合格。探伤合格后，才能进行液压试验；探伤不合格的焊缝必须进行返修，如仍不合格需进行第二次返修，返修时先制定返修方案，经焊接责任人审核、质保总责任人批准后方能进行返修，返修后用同一方法进行探伤。同一焊缝只允许返修三次。（焊接焊缝部位及X射线探伤位置做好记录（图1：管道轴侧图）。十五、电器控制及仪表的安装1、 安装前检查电器控制柜外表面有无碰损，内部元件和线路是否有损坏及乱接现象。2、 与电器控制柜配套的仪表、导线、导管是否齐全无损坏。3、 按工艺施工图就位，再按图纸、说明书要求安装接线，箱壳需接地。4、 安装完毕，经检查后在绝对绝缘和安全情况下，可送电进行调试。十六、水压试验在所有设备、管道阀门仪表安装完毕后，除软水箱、日用油箱以外，应进行有队质检员、公司质检员参加的锅炉及蒸汽管道系统进行水压试验自检，做好记录。自检认可合格后，报请珠海市锅炉压力容器检验所及建设单位派员参加对锅炉、蒸汽管道系统等进行水压试验。水压试验前应对炉和蒸汽管路进行空气吹扫：空气吹扫过程中，其流速不宜小于20m/s。当目测排气无烟尘时，应在管道终点排气口位置设置铝制靶板进行吹扫5分钟，若靶板上无铁锈、尘土、水分及其他杂物，即为合格。1、 将手动试压泵给锅炉及蒸汽管道缓慢加压至锅炉工作压力的50%（0.625Mpa）时停止升压。进行升压后第一次检查，发现问题及时处理。若正常时继续加压至额定工作压力1.25Mpa，进行第二次检查；若无异常，则继续加压至试验压力1.65Mpa（1.25Mpa+0.4Mpa =1.65Mpa），保持20分钟，降回工作压力进行全面检查，期间压力保持不变，受压元件金属壁和焊缝上没有水珠和水雾，无可见残余变形说明水压试验合格。试验合格后才可进行保温。2、 试验合格后，将法兰联接口盲板拆除，炉前压力表安装回原位置。3、 整个系统水压试验结束。水压试验必须有珠海市锅炉压力容器检验所、建设单位派员参加。水压试验合格，各方代表应在安装质量证明书上签名认可。十七、电器控制仪表调试1、 检查线路电压是否符合要求，各种开关位置是否正常。2、 将控制系统调至“手动”位置，启动水泵，检查燃烧机方向是否正确。3、 点火程序和熄火保护装置是否灵敏、可靠。4、 检查锅炉阀门、仪表等是否正常。十八、试运行、总体调试，运行验收1、 试运行、总体调试，运行验收详见“浙江特富锅炉有限公司”WNS系列燃油（气）蒸汽锅炉产品说明书。2、 调试正常、试运行合格后，报请珠海市质量技术监督局锅炉科、锅炉压力容器检验所、当地技术监督部门及建设单位派员与公司质检员、锅炉安装责任人一起进行总体验收。能保证下列项目安装质量合格，则总体验收合格：所有阀门启闭灵活，无渗漏；压力表、温度计指示清晰、准确；压力控制器、报警系统灵敏、安全、可靠；排污系统畅通安全，无震动；风机、水泵、燃烧系统运转正常；电气设备，准确安全可靠。3、 总体验收时应对各部件、附属设备进行认真观察检查，做好详细记录；验收完毕后，将所有技术数据如实填写入安装质量证明书内，参加总体调试、验收的有关单位代表签名认可。十九、手续移交1、 现场实物移交：由安装单位锅炉工艺责任人及公司质检员将整个锅炉从给水、排污、燃油系统等工艺流程、工作原理、操作方法、注意事项、故障处理一一向用户交底，并做示范表演。2、 图纸资料移交：将锅炉系统的图纸资料（包括工艺流程图、平面布置图、本体资料）以及安装质量证明书（一式两份：安装单位及使用单位各一份，里面各项目均应有有关单位签名盖章）一并移交使用单位入库存档，以备查验。此方案由队质检员负责监督实施，公司质检员、质检责任人全面检查实施结果，以保证安装工程按质按量完工。二十、现场施工人员名单现场管理、专业、作业人员情况作业项目姓 名身份证编号持证作业类别（方法）级别（项目）下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 15
