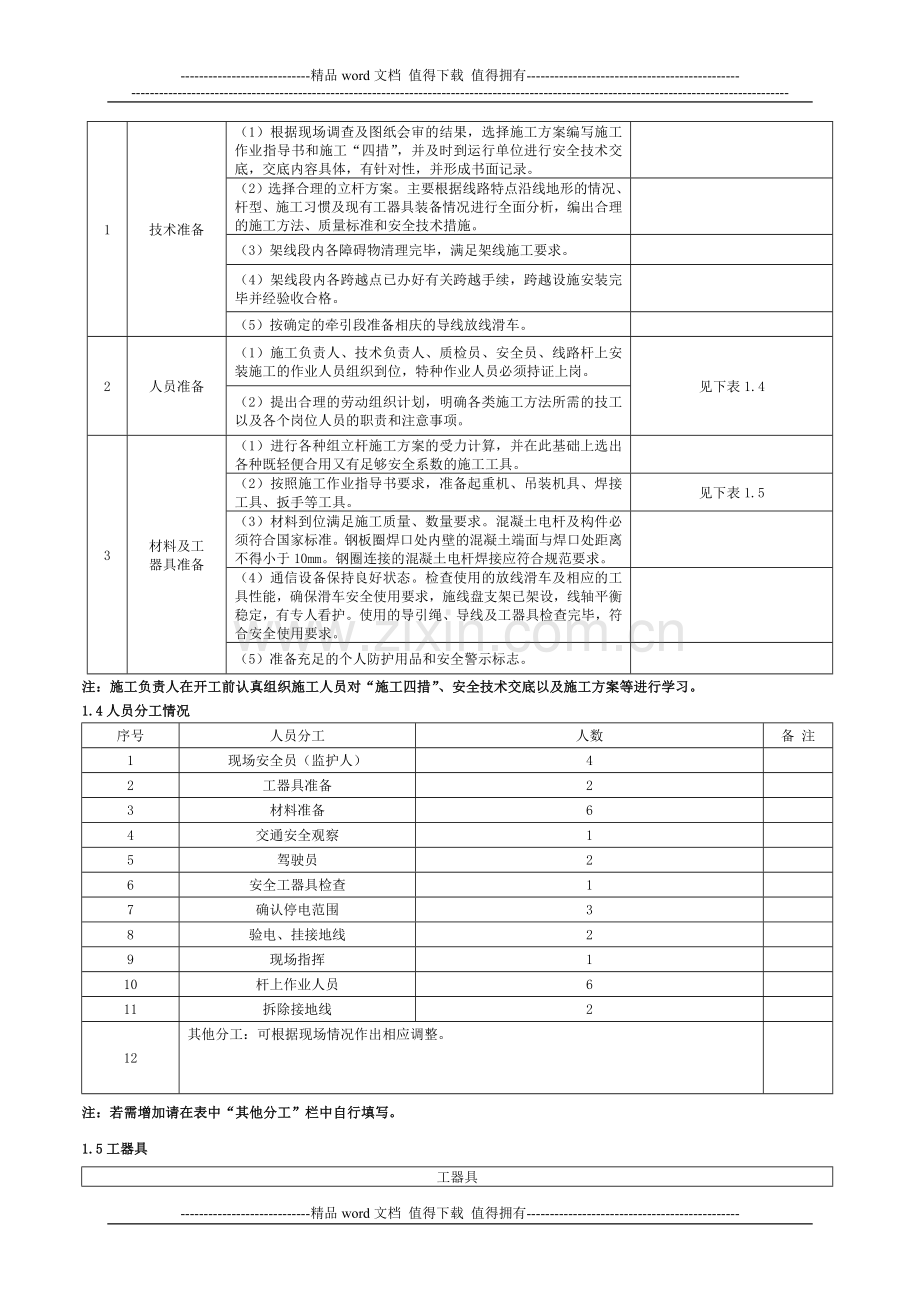

-精品word文档 值得下载 值得拥有-10kV及以下架空线路施工标准化作业指导书 一、适用范围：本指导书适用于10kv及以下电网升级改造工程的杆塔基础、立杆、放线、紧线等施工（其他项目施工可参照执行）。二、引用标准：电气装置安装工程10kV及以下架空线路施工及验收规范建筑电气工程施工质量验收规范电气装置安装工程质量检验及评定规程电力建设安全工作规程（架空电力线路部分）国家电网工程施工工艺控制规范三、施工流程控制：1.准备阶段1.1工作任务施工单位施工队负责人施工任务工作日期 年 月 日 年 月 日1.2施工作业现场简图： 1.3施工准备序号项 目作业内容备注1技术准备（1）根据现场调查及图纸会审的结果，选择施工方案编写施工作业指导书和施工“四措”，并及时到运行单位进行安全技术交底，交底内容具体，有针对性，并形成书面记录。（2）选择合理的立杆方案。主要根据线路特点沿线地形的情况、杆型、施工习惯及现有工器具装备情况进行全面分析，编出合理的施工方法、质量标准和安全技术措施。（3）架线段内各障碍物清理完毕，满足架线施工要求。（4）架线段内各跨越点已办好有关跨越手续，跨越设施安装完毕并经验收合格。（5）按确定的牵引段准备相庆的导线放线滑车。2人员准备（1）施工负责人、技术负责人、质检员、安全员、线路杆上安装施工的作业人员组织到位，特种作业人员必须持证上岗。见下表1.4（2）提出合理的劳动组织计划，明确各类施工方法所需的技工以及各个岗位人员的职责和注意事项。3材料及工 器具准备（1）进行各种组立杆施工方案的受力计算，并在此基础上选出各种既轻便合用又有足够安全系数的施工工具。（2）按照施工作业指导书要求，准备起重机、吊装机具、焊接工具、扳手等工具。见下表1.5（3）材料到位满足施工质量、数量要求。混凝土电杆及构件必须符合国家标准。钢板圈焊口处内壁的混凝土端面与焊口处距离不得小于10mm。钢圈连接的混凝土电杆焊接应符合规范要求。（4）通信设备保持良好状态。检查使用的放线滑车及相应的工具性能，确保滑车安全使用要求，施线盘支架已架设，线轴平衡稳定，有专人看护。使用的导引绳、导线及工器具检查完毕，符合安全使用要求。（5）准备充足的个人防护用品和安全警示标志。注：施工负责人在开工前认真组织施工人员对“施工四措”、安全技术交底以及施工方案等进行学习。1.4人员分工情况序号人员分工人数备 注1现场安全员（监护人）42工器具准备23材料准备64交通安全观察15驾驶员26安全工器具检查17确认停电范围38验电、挂接地线29现场指挥110杆上作业人员611拆除接地线212其他分工：可根据现场情况作出相应调整。注：若需增加请在表中“其他分工”栏中自行填写。1.5工器具工器具序号名称规格单位数量备注1验电笔10kV支12验电笔400V支23钢丝绳2T根14接地线10kV根85放线滑轮1.5T个36围栏架个47围栏绳米608卡线器把39破坏钳大号把110放线盘付111钢锯把612“线路有人工作、禁止合闸”标示牌块313机动绞磨块114紧线钳1.5T把315绝缘操作杆10kV组116铰链式葫芦5T把217吊车8T辆118其他工器具：注：若需增加请在表中“其他工器具”栏中自行填写。1.6个人防护用品序号名 称单 位数 量备注1安全帽顶2绝缘手套双3绝缘靴条4安全带付5脚扣付6棉手套双7棉长袖工作服套8线手套双9其他防护用品：注：若需增加请在表中“其他防护用品”栏中自行填写。2. 安全风险及控制措施2.1作业风险评估序号危害名称危害描述风险描述风险等级需采取的预控措施1触电倒送电，可能造成人员触电。人员触电中风险见表2-2危险点分析及安全控制措施2触电线路交叉跨越，导线上弹，可能造成人员触电。人员触电低风险见表2-2危险点分析及安全控制措施3坠落高空作业，未系安全带、戴安全帽，造成作业人员高空坠落。高空坠落低风险见表2-2危险点分析及安全控制措施4伤人撤线、紧线，未检查杆根、拉线、采用突然剪断导、地线的做法松线可造成倒杆断线伤人。倒杆断 线伤人中风险见表2-2危险点分析及安全控制措施5伤人失去监护、未统一指挥，可能造成误登带电杆塔造成触电或倒杆断线伤人。倒杆断 线伤人中风险见表2-2危险点分析及安全控制措施6伤人跨越道路、河流，导线下降，可能造成导线被车船误挂，造成倒杆伤人。倒杆伤人低风险见表2-2危险点分析及安全控制措施7其他危害评估：注：若需增加请在表中“其他危害评估”栏中自行填写。2.2危险点分析及安全控制措施序号危险点安全控制措施备注1杆 洞（1）在市区或居民区挖坑时，应与有关单位取得联系，查明地下设施，防止挖坏其他地埋电缆和管网设施。（2）对于在居民区或交通道路附近的基坑，应设盖板或设置围栏，夜间工作现场应有充足的照明或挂红灯，防止行人和车辆掉进坑内。2倒 杆（1）立、撤杆工作必须设专人统一指挥，开工前讲明施工方法，在居民区和交通道路附近进行施工设专人监护。（2）要使用合格的起重设备，严禁超载使用。（3）电杆起离地面后，应对各部受力点做一次全面检查，确无问题后再继续起立。起立到60后应减缓速度，注意各侧临时拉线，特别控制好后侧头部拉线防止过牵引。（4）吊车起吊钢丝绳扣子应绑在电杆的适当位置，防止电杆突然倾倒。3跑线伤人（1）紧、放线工作所使用的工器具、设备应合格，应满足荷重要求，还应设专人指挥，统一信号，并保证信号畅通。（2）对于交叉跨越各种线路、铁路、公路，应取得主管部门同意，做好安全措施和搭设好跨越架，应在施工现场的道路两侧明显处设立“电力施工车辆慢行”警示牌，并设专人持信号旗负责指挥过往车辆和行人，对于行人和车流量比较大的地段，请公安交警给予配合指挥。（3）采用人工撤放线可以使用机动绞磨和人工紧线器的两种方式。紧线前应检查拉线、杆根、横担、导线接线管、导线接头、滑轮是否满足紧、放线要求，施工人员不得跨在导线上或站在导线内角侧。（4）严禁采用突然剪断导、地线的方法松线。紧、放线前打好临时拉线，杆塔上有人工作时，不准调整或撤除拉线。4触电伤害（1）施工前必须将供给到该线路电源全部停电，并断开作业地段内有可能返回低压电源的开关；断开作业地段内用户侧电气开关，做好防止用户返送电措施。（2）验电，并在工作地段两侧挂好接地线。（3）若有感应电压反映在停电线路上，应加挂接地线。（4）雷电时严禁进行操作。（5）施工前必须向全体施工人员交代清楚临近、交叉跨越、平行带电线路，必须设专人监护。（6）登杆工作时，必须认清停电名称和杆号，由两人进行，认真履行监护职责。5高处坠落 坠物伤人（1）登杆前检查脚扣、安全带是否牢固可靠，检查梯子（脚钉）是否完好，检查杆根及杆的埋深有无问题。（2）高空作业必须系好安全带和安全附绳，戴好安全帽，施工作业换位不得失去安全带的保护。进入施工现场必须戴好安全帽，并系好帽绳。（3）杆上工作严禁向下抛物，工具、材料用绝缘绳索传递，工作现场设围栏、设标示牌和跨越架，现场防止杆塔上掉落材料、工器具砸伤过往行人和车辆，公路设专人监护过往车辆和行人。6其他危险点控制措施：注：若需增加请在表中“其他危险点控制措施”栏中自行填写。3.作业阶段3.1作业前工作序号项 目作业内容备注1办理工作 许可手续施工队负责人得到工作许可命令后，并在工作票上签名或记录。2工作班组所做安全措 施（1）线路停电施工时，在工作地段各端验电装设接地线。（2）线路停电施工时，在工作地段内的变压器低压侧进行验电并装设接地线。（3）断开可能反送电到工作地段的开关和隔离开关，并装设接地线。（4）根据施工现场实际情况，在工作场所周围装设围栏，并在相应部位装设标示牌。3宣读 工作票施工队负责人宣读工作票，交代施工地段的带电部位和安全措施，并施工现场的危险点进行分析和布置相应的安全措施，再次对施工现场制定的施工“四措”进行交待。4施工人员认可签字3.2作业内容序号项目作业内容检查结果责任人 签 名1外观检查 基础检查（1）外表光滑、平整、内外壁均匀不露筋、不跑浆，凹凸不应大于3mm。（2）杆身弯曲不超过杆长的1/1000。（3）横向裂纹宽度不超过0.5mm，长度不超过1/3周长。（4）杆身上应有国家标准型号、制造日期等。电杆型号和技术参数是否符合设计要求。（5）分段式钢圈连接的钢筋混凝土电杆，焊接工艺应符合规程规定，钢圈防腐处理良好。（6）检查杆身上所设永久性埋设标志是否符合规定，型号和技术参数是否符合设计要求。（7）电杆埋设深度要求：杆高（米）891011121315埋深（米）1.51.61.71.81.92.02.32立 杆（1）立、撤杆工作必须设专人统一指挥，开工前讲明施工方法，在居民区和交通道路附近进行施工设专人监护。（2）吊车起吊钢丝绳扣子应绑在电杆的适当位置，防止电杆突然倾倒。（3）抱杆立杆：抱杆高度选择。一般可取电杆重心高度加23m。或者根据吊点距离和上下长度、滑车组两滑轮碰头的距离适当增加裕度来考虑。抱杆受力拉线距杆坑中心距离，可取电杆高度的1.21.5倍。电（4）直线杆顶端在各方向的最大偏移不得超过杆长的1/200，转角杆应向外角中心线方向倾斜100200mm，终端杆不应向导线侧倾斜，应向拉线侧倾斜100200mm。（5）杆根部中心与线路中心线的横向位移：直线杆不得大于50mm，转角杆应向外角侧预偏100mm。承力杆的挠度不得大于3/1000。3回 填（1）电杆基坑回填土块直径不得大于30mm，每回填150mm应夯实一次，基坑内若有积水应先排出积水再填以干土或碎石。（2）基础应做防沉台，台面应高出地平面300mm。（3）埋设土质松软的耐张、终端、转角杆应增设底盘，直线杆应装设卡盘。（4）底、卡盘采用钢筋混凝土预制，几何尺寸应符合规定，并采用专用金具固定。（5）钢管杆（钢包水泥杆）、铁塔的基础，应厂家要求和相关规定执行。4组装横担（1）单横担在电杆上的安装位置一般在线路编号的大号侧，承力单横担装在张力的反侧。直线杆、终端杆横担与线路方向垂直，30及以下转角杆横担应与角平分线方向一致。（2）横担安装应平直，上下歪斜或左右（前后）扭斜的最大偏差应不大于横担长度的1%。5拉线（1）拉线一般采用多股镀锌钢绞线，其规格为GJ-35120。拉线制作大部分在地面上完成，以减少高空作业。（2）钢绞线剪断前应用铝包带和绑扎铁丝进行绑扎后在开断。（3）拉线与电杆的夹角不小于45，特殊情况不应小于30。（4）高、低压线路同杆架设时穿越低压线路的拉线应加装绝缘子。（5）拉线制作分为一般拉线安装、水平拉线安装和弓形拉线安装。6放 线（1）放线时在跨越架处、杆塔下、回线处、每隔三基塔以及高差大的杆塔处、河边、公路、铁路均应设专人监护和搭设跨越架。（2）若发现导线在硬物上有摩擦等情况，可垫木棍、草垫等。（3）若有断股、金钩、磨伤及灯笼等损伤不能及时处理时，应在导线上作出显著标记，以便以后进行处理。（4）在放线过程中对展放的导线认真进行外观检查，对于制造厂家在线上设有损伤及断头位置，应查明情况，妥善处理。（5）当牵引绳索或导线卡住时，不得用手直接接触，应立即停止紧、放线，在其无张力情况下处理。（6）在放绝缘线过程中，应将绝缘线放在塑料滑轮或套有橡胶护套的铝滑轮内，滑轮直径不应小于绝缘线外径的12倍，槽深不小于绝缘线外径的1.25倍，槽底部半径不小于0.75倍绝缘线外径，轮槽槽倾角为15。（7）绝缘线不得在地面、杆塔、横担、绝缘子或在其它物体上拖拉，以防止损伤绝缘层，宜采用网套牵引绝缘线。（8）放线后应及时适应收紧，不能影响行人及公交安全。7紧 线（1）紧线前应有专人检查导线有无损伤，线条间有无相互交叉混合，有无障碍或卡住情况。（2）所有接头是否均已接妥，已发现的损伤部分是否均已处理完毕。（3）两端耐张杆的补强拉线或拉线是否已经过调整。（4）前端耐张杆塔上待紧的相应架空线是否已挂好。（5）所有交叉跨越线路的措施是否均稳妥可靠，主要交叉处有无专人照看。若紧线时需临时开断或断落处是否已操作完毕。（6）牵引设备是否准备就绪。（7）弧垂观测档选择应符合下列规定：a）紧线段在5档及以下时靠近中间选择一档。b）紧线段在612档时靠近两端各选择一档。c）紧线段在12档以上时靠近两端及巾问可选34档。d）弧测档宜选择档距较大和悬挂点高差较小及接近代表档距的线档。e）连续上（下）山坡时的弧垂观测，按设计规定观测。（8）负责通信人员及通信设备试话是否良好。（9）负责紧线操作人员及紧线工具是否安全准备就绪。（10）紧绝缘线时，绝缘线不宜过牵引，应使用网套或面接触的卡线器，并在绝缘线上缠绕塑料或橡皮包带，防止损伤绝缘层。8接地工程：（1）埋设接地体时，先检查接地体规格、埋设深度是否符合设计规定。（2）接地装置连接前，应先清除连接部位的附着物。连接部位要连接坚固可靠。（3）接地体采用搭接焊时，要符合下列规定：a)扁钢的搭接长度为其宽度的2倍，四面施焊，并用防锈油膏做好防锈。b)圆钢的搭接长度为其直径的6倍，双面施焊，并用防锈油膏做好防锈。c) 扁钢与圆钢连接时，搭接长度为其直径圆钢的6倍，并用防锈油膏做好防锈。d) 扁钢与角钢接焊、圆钢与角钢焊接时，除在其接触部位两侧进行焊接外，并焊由钢带弯成的弧形或直角形，并用防锈油膏做好防锈。（4）采用垂直接地体时，要垂直打入，并与土壤保持良好接触。（5）水平接地体要平直，地沟底面要平整，有石块或其它影响接地体与土壤紧接触的杂物要清除。（6）接地沟的回填要选用无石块和其它杂物的泥土夯实。在回填后的沟面要设有防降层，其高度为100300。9台变电器设备安装（1）变台安装前，检查变台瓷件有无裂缝、破损现象，如有要及进更换。（2）变台安装后水平倾斜不大于台架根开的1/100。（3）一、二次线要排列整齐、绑扎牢固。（4）检查变台呼吸气孔是否呼吸通畅。（5）检查油枕、油位是否正常。（6）跌落式溶断器的安装：a)各部分零件完整、转轴光滑灵活。b) 溶断器安装牢固、排列整齐，熔管轴线与地面的垂线夹角为1530度。c）上下引线与线路导线要连接紧密可靠。（7）杆上避雷器的安装排列整齐、高低一致，引线短而直，连接紧密可靠。注：若需增加请在表中“其他项目”栏中自行填写。4结束阶段4.1质量检验序号自 查 验 收 项 目备注1质量控制关键点控制情况，按照DL/T5161.10-2002电气装置工程质量检验及评定规程 第10部分：35kV及以下架空电力线路施工质量检验中表1.0.2中、表2.0.2的规定执行。2按照Q/CSG10017.12007110kV500kV送变电工程质量检验及评定标准第1部分：送电工程中表6.1.2、表6.4.3及表B.20、表B.25的规定执行。3工作项目全部完成情况，检查施工标准、有无遗漏工具和材料。整理、清扫现场的剩余物资和废旧物资。4施工队负责人现场清点施工人员人数，拆除现场安全措施。全体作业人员撤离施工现场。5施工队负责人与分、县局运行许可部门办理工作票终结手续，对新建或改造的线路由分、县局电建中心负责办理投运手续。4.2 竣工验收序号竣 工 验 收 项 目备注1施工单位组织自查验收。并绘制竣工图、材料表和填写杆塔明细表等。2由监理单位组织各分、县局运行部门、施工单位进行初步验收，对验收结果交由设计单位认可。3由局电建中心牵头组织对各分、县局实施的项目进行交叉复验，对复验结果误差超过2%的项目，要求各分、县局再次进行初步验收。4实施工程竣工结算工作，遵照局档案管理达标工作，对电网建设工程须由施工单位提供完善施工记录及档案（写明具体的记录或档案名称）。-精品word文档 值得下载 值得拥有-
