预制桩施工方案.doc

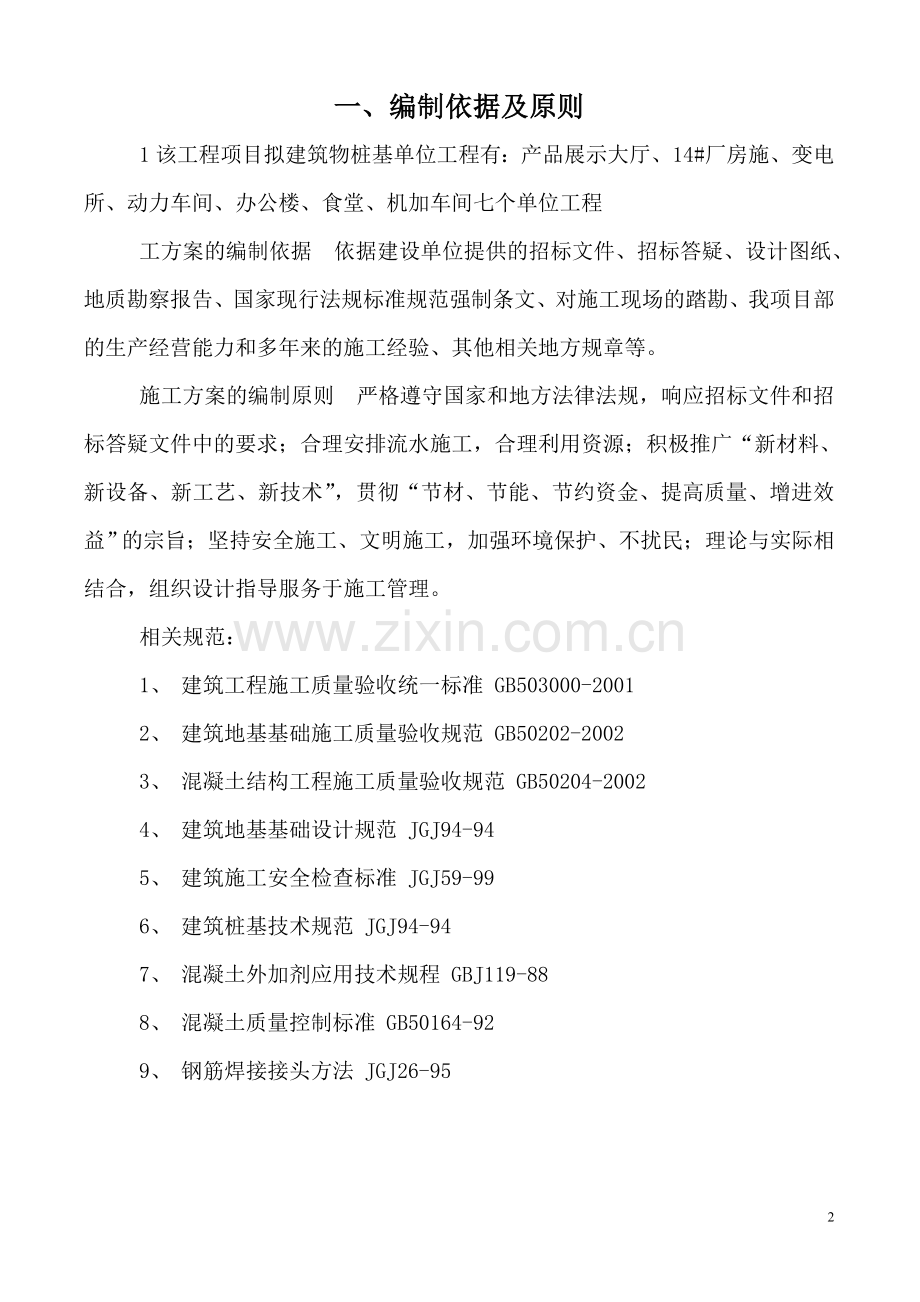

预制桩施工方案一、编制依据及原则二、工程概况三、施工组织机构四、总体施工方案五、主要分项工程的施工方法1、运输、堆放工程2、试桩、打桩工程六、施工技术保证措施1、安全目标及保证措施2、质量目标及保证措施3、文明施工、环境保护措施4、季节性施工措施一、编制依据及原则1该工程项目拟建筑物桩基单位工程有：产品展示大厅、14#厂房施、变电所、动力车间、办公楼、食堂、机加车间七个单位工程工方案的编制依据 依据建设单位提供的招标文件、招标答疑、设计图纸、地质勘察报告、国家现行法规标准规范强制条文、对施工现场的踏勘、我项目部的生产经营能力和多年来的施工经验、其他相关地方规章等。施工方案的编制原则 严格遵守国家和地方法律法规，响应招标文件和招标答疑文件中的要求；合理安排流水施工，合理利用资源；积极推广“新材料、新设备、新工艺、新技术”，贯彻“节材、节能、节约资金、提高质量、增进效益”的宗旨；坚持安全施工、文明施工，加强环境保护、不扰民；理论与实际相结合，组织设计指导服务于施工管理。相关规范：1、 建筑工程施工质量验收统一标准 GB503000-20012、 建筑地基基础施工质量验收规范 GB50202-20023、 混凝土结构工程施工质量验收规范 GB50204-20024、 建筑地基基础设计规范 JGJ94-945、 建筑施工安全检查标准 JGJ59-996、 建筑桩基技术规范 JGJ94-947、 混凝土外加剂应用技术规程 GBJ119-888、 混凝土质量控制标准 GB50164-929、 钢筋焊接接头方法 JGJ26-95二、工程概况本工程采预应力混凝土方桩（国标图集辽2007G404），桩型号：PY-40（15-18），混凝土强度C40，预制桩截面400400mm，图纸设计长度为15-18米，数量574根，主要工作内容包括：运输、试桩、打桩（锤击）等。工程质量为合格。工程特点 项目单一，预制钢筋混凝土方桩，工期紧迫，地质报告的不确定性，设计严禁接桩。三、施工平面布置图施工平面布置图设计依据保证质量和工期、布局合理、便于施工、合理利用资源、安全环保的原则，优化设计。四、总体施工方案1、质量目标：确保达到合格标准。2、工期目标：3、安全目标：施工现场无重大安全事故。4、施工部署：合同签订后组织试桩，根据试桩情况及勘察结果确定桩长。根据工期合理划分施工段，有效利用时间组织流水施工。5、劳动力组织：基于本工程，拟组织二组施工队伍来完成预制桩的制作、运输及沉桩施工任务：一组为制作运输组，负责预制桩的制作与长途运输工作；一组为施工现场项目组，负责桩孔勘测、沉桩工作。本工程特点是工期短，工作量大，工作内容多，根据施工进度计划，分批分阶段，及时组织员工进场，保证现场劳动力的充足及工程施工的连续性。6、主要施工机具安排：为完成本工程工作任务，拟投入以下几类设备：电焊机、起重机械、大件运输车、打桩机械、铲运机等。五、主要分部项目工程的施工方法预制桩强度达到100%方可进行沉桩。施工量574根，保证质量，力争提前竣工。1、运输、堆放工程当桩体砼强度达到100%以上时，方可进行运输。本工程设计桩长为15-18米左右，为保证桩平稳性，采用重型半挂牵引运输车。在限重范围内双层码放，垫硬木方与吊钩位置对齐，并用粗缆绳将桩与拖车捆扎牢固，防止运输途中滑落。在施工现场配置一台50吨履带式吊车进行吊卸，一般情况下按区域配桩，直接运输到位、吊配到位。再依次摆放一层预制桩，桩顶向桩点，便于打桩机吊桩。2、试桩、打桩工程施工前对施工人员作技术交底，告知相关施工人员工程概况、技术要求和安全隐患。根据地勘报告和采用的设备、桩型，并结合近年来在附近打桩的施工经验确定基本数据：锤重63KN，最后贯入度不大于30毫米，截面为400400mm长度为15-18米的预制桩。施工前依据设计图纸及建设单位提供的规划点进行施工放线、依据相关参数选择桩长配桩。桩长应考虑满足锚入轨道梁500mm长钢筋的长度。因本工程单支轴线较长，固拟采用二台经纬仪对点复测轴线网，将有关的轴线用白灰撒线，用专用米尺量出所有桩位点，并在各点上钉大铁钉系红色绳，灌满滑石粉，经监理等有关人员检验无误并批准后，组织沉桩施工。沉桩时严格控制四度，即：桩身位移不大于10cm，桩身垂直度不大于1.0，进入持力层深度不小于设计要求，最后三阵贯入度不大于3cm。桩帽与桩间隙应适宜，以保证打桩锤与桩身同心度；桩与桩帽之间必要时应加弹簧皮垫，以防桩头打碎；当桩立直后在两互相垂直面用经纬仪和吊坠控制垂直度。在桩架侧面设置标尺，以观察确定贯入度。选择正确合理的打桩机行走路线，合理设置预制桩。尽可能减少二次倒运发生。以加快施工速度。具体参见施工平面布置图。当打桩时出现突然下沉、断裂、歪斜、跳桩、移位较大等情况，马上停止施工，立即会同监理、甲方或设计人员研究解决并书面出具方案，再继续施工。施工期间施工员及档案必须随同打桩同时做好施工纪录和施工日志，以备形成档案、备查。六、施工技术保证措施1、安全保证措施本工程严格贯彻和落实安全生产责任制。坚持“安全生产、预防为主”的方针，坚持“以人为本”思想组织安全施工。项目成立的同时。首先针对本工程对员工进行三级安全教育并考核，合格者方准许上岗参与本工程施工；其次进入施工现场落实安全生产责任；发放合格的安全生产防护用品：安全帽、安全带、防护目镜、手套等，并告知如何使用防护用品；制定落实相应的操作规程和规章制度。2、质量目标及保证措施施工前各分项工程必须进行事先交底工作，施工过程中做好检查工作，完工后做好检查验收工作。运输预制桩要以轻、稳为原则，运输过程中，尽可能匀速行驶，不允许突然加速、急刹车、急转弯、高速行驶。打桩施工前技术人员对所有参与者，进行技术交底，放完桩点之后，反复校验，并报请监理、甲方等有关人员共同复验。严格控制桩身质量、垂直度、贯入度、偏移率等。做好施工纪录，发现问题与有关人员及时进行商讨处理，服从现场有关人员的管理，使工程资料与工程进展同步，最后配合有关方面人员做好交档及竣工验收工作。3、文明施工、环境保护措施措施认真执行国家有关规定，贯彻文明施工要求。推行现代化管理方法，科学组织施工，做好现场文明施工的各项管理工作。对职工进行文明施工教育，遵守现场文明施工管理制度提高自身的素质。施工场地要保持场容场貌整洁，物料堆放整齐，生活垃圾日产日清。施工区域与生活区域严格分隔。5、季节性施工措施雨季施工期间，由专职安全员组织，进行一次全员雨季安全生产教育，落实安全岗位责任制。现场使用的机械、电器设备必须有防雨、防潮措施，检查各种设备接零、接地是否有效、安全。施工现场道路应加强维护。收集每日天气预报，雨前对于暂停使用的设备及时拉闸断电，锁好开关箱，雨后及时排除电箱、设备、电缆等周围的积水，并检查机械设备，操作等。6
