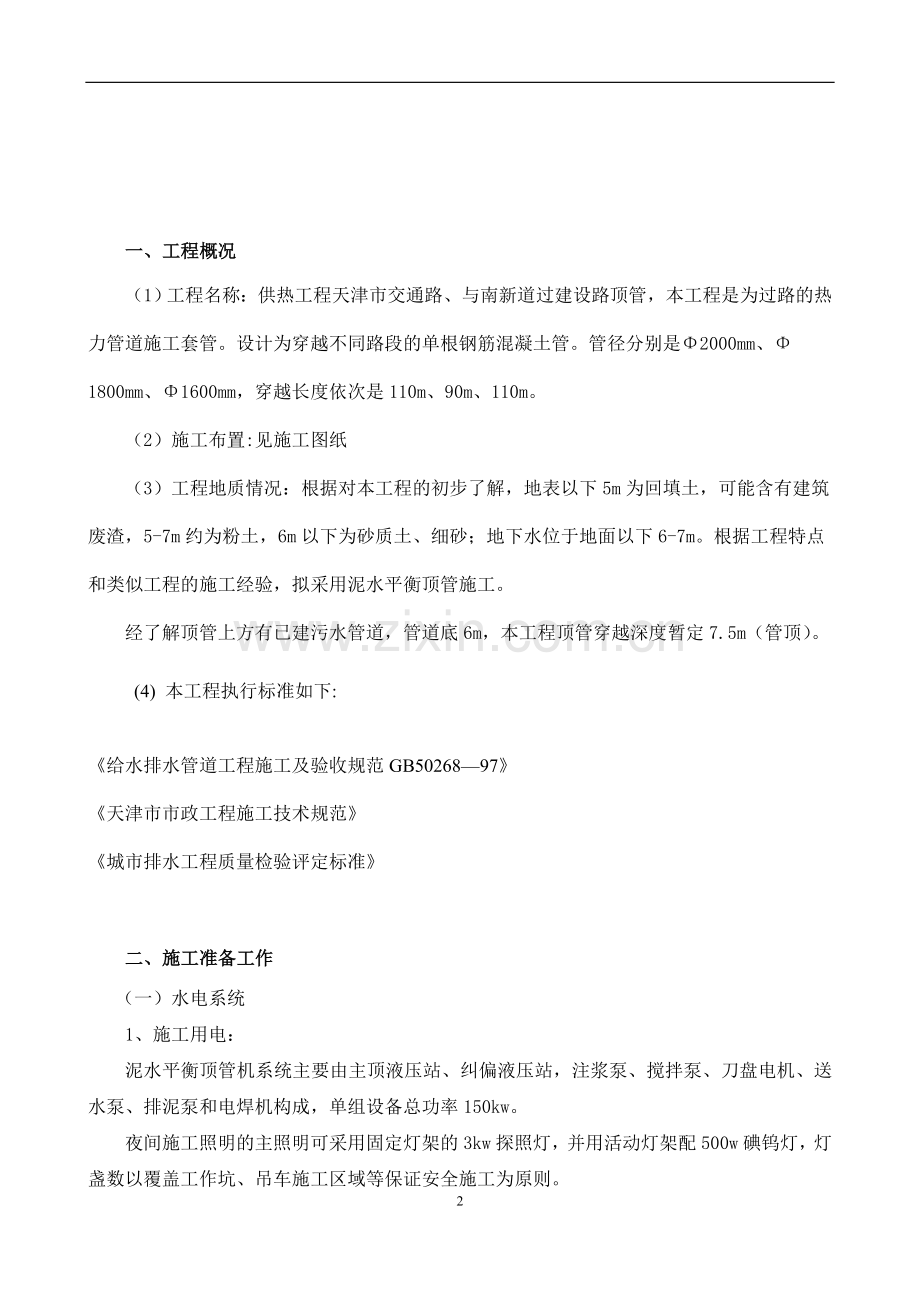

一、工程概况
（1）工程名称：供热工程天津市交通路、与南新道过建设路顶管，本工程是为过路的热力管道施工套管。设计为穿越不同路段的单根钢筋混凝土管。管径分别是Φ2000mm、Φ1800mm、Φ1600mm，穿越长度依次是110m、90m、110m。
（2）施工布置:见施工图纸
（3）工程地质情况：根据对本工程的初步了解，地表以下5m为回填土，可能含有建筑废渣，5-7m约为粉土，6m以下为砂质土、细砂；地下水位于地面以下6-7m。根据工程特点和类似工程的施工经验，拟采用泥水平衡顶管施工。
经了解顶管上方有已建污水管道，管道底6m，本工程顶管穿越深度暂定7.5m（管顶）。

(4) 本工程执行标准如下:

《给水排水管道工程施工及验收规范 GB50268—97》
《天津市市政工程施工技术规范》
《城市排水工程质量检验评定标准》

二、施工准备工作
（一）水电系统
1、施工用电：
泥水平衡顶管机系统主要由主顶液压站、纠偏液压站，注浆泵、搅拌泵、刀盘电机、送水泵、排泥泵和电焊机构成，单组设备总功率150kw。
夜间施工照明的主照明可采用固定灯架的3kw探照灯，并用活动灯架配500w碘钨灯，灯盏数以覆盖工作坑、吊车施工区域等保证安全施工为原则。
2、施工用水：
由于本工程采用泥水分离机对循环泥浆进行泥水分离，大部分水可以循环利用，施工用水量不大。泥水平衡式盾构机的泥水处理系统所需水源可由附近河水提供，部分也可由地下水降水系统提供。
3、施工降水：
基坑深度初步确定为10.2m，属深基坑，考虑到基坑周围100m无重要建筑物，施工基坑之前首先进行降水，保证基坑无水作业。
基坑四周设置大口井降水，顶进坑与接收坑各设置4口，井深20m。要求在每步开挖前水位降到开挖线0.5m以下。
4、施工道路：

施工道路：借用现有道路，或根据施工需要，在施工区铺设满足需要的临时道路。

(二) 工作坑的施工
工作坑平面形状采用矩形，采用钢筋混凝土结构。尺寸为如下：
顶进坑内尺寸：8m*8m；
接收坑内尺寸：8m*6m（顶进方向6m）
工作坑采用逆作法施作，每步施工1.5m。坑壁采用挂网喷射混凝土施工，厚度300mm，间隔1.5m设置圈梁。
本工程计算顶力约700t，采用混凝土灌注桩作为后背，灌注桩为单排6根直径1200mm。可承受 t顶力。
施工步骤：
1、打桩。
灌注桩采用反循环钻机施工。
灌注桩布置详见附图。
2、基坑开挖
工作坑均采用机械挖土，前4m采用长臂挖机出土，6m以下设置卷扬机出土,土方外运。
3、制作围护结构
每步开挖到位，整修坡面，编制钢筋网，设置双排Φ12@200网片。
喷射混凝土面层，混凝土采用C25级细石混凝土。待混凝土强度达到设计要求时，再进行下一步开挖。
4、浇筑工作坑底板、后背梁。
底板厚0.3米，采用C25商品混凝土；浇筑砼前将导轨预埋件安装到位，预埋件沿轨道中线对称布置。浇筑后的底板面层低于轨道底面2cm，以便于后期轨道调平。
底板四周设置排水沟、集水井。
顶进后背梁断面尺寸0.8*2.5m，采用钢筋混凝土结构，混凝土强度等级C35，后背梁中心高度与管道中心一致。配筋见附图
三、顶管的施工方法
工艺流程(见下图)
施工前期准备工作

工程测量、现场放样

内衬墙上开洞门
安装止水装置
顶管机设备及泥水系统安装、调试

顶 进

吊放管节、拼装、、测量

否
顶进完成？

是
顶进至终点，机头吊出

1、设备选型
根据顶管工程设计要求，地质条件等，我公司拟选用泥水平衡式顶管工法施工，本工法是以装有回转运动的刀盘的顶管机为先导体，由顶进装置、泥浆输送装置以及减摩剂注入装置等构成的系统，在工作井对顶进管（钢筋砼管）远距离操纵，进行顶进作业。
根据本工程顶管高精度的质量标准，我公司选用日本RASA公司制造的DT-1800型成套顶管机（外径1800㎜），DT机型适用于普通土质、砂质地层。
本顶管机从前端开始，由挡板式切削刀盘、刀盘驱动部分、方向控制千斤顶、液压动力站、电气控制台、方向指针和仪表板以及电视摄像机所组成，在它们的下部设有流体输送用的送排泥管。机手在顶管机的远距离操作台上操作。
（1）、机头旋转控制措施
        a设置机头偏转传感器，即时显示机头的偏转姿态数据。
        b依靠过渡钢管之间的防转块来控制机头的旋转。
        c通过刀盘逆转使正面土体对刀盘产生反向力矩来纠正偏转。
        d通过单侧压重来纠正偏转。
（2）、本机装备有RSG 激光诱导纠偏系统，在顶进中，机内光靶上可出现一个激光点，可以直接读出机头尾部的偏移量。
本工程顶管施工距离长，对纠偏操作要求严格，顶进时应保持偏移量在规定范围以内。在施工中，应勤测勤纠。
（3）、后方顶进装置
a 用两段等推力后方顶进装置，最大总推力达12000KN，顶进行程可达2.5m.
b系统采用液压回路调节压力的方法，设置泄压阀，并配置有速度和行程检测、显示装置。顶力骤然增大时，停止顶进，分析原因。
C根据机头前方泥水压力等调节顶进速度。在一般泥土中顶进速度50～100 mm/min，砂土中30～50 mm/min。
（4）、泥水平衡、输送系统
a系统通过调节送浆压力平衡地下水压力，顶进前无须降水，顶进中也不会引起地下水的流失，从而可最大限度保持地层原始状态。
b顶进中通过观察顶进面的土压和排泥流量来调节顶进速度，可精确控制地面隆沉量至最小。
c顶进过程中残土的排出，完全由以送排泥泵为动力的泥水输送系统全自动进行，在大大提高施工效率的同时，环境保护和施工形象也大为改善。
(5)、操作系统：
a顶管系统为遥控操作，即由控制电缆和同轴电缆分别将机内电气和图像信号传送至工作坑内操作盘仪表或表示屏上，供操作员观察，再由操作员通过电气系统进行顶管机的各种操作。
2、减阻措施与洞口止水
（1）、减阻泥浆
顶进力理论计算所取管外表面综合摩阻力平均值0.8t/㎡，在选用优质化学泥浆减阻后，用其管外综合摩阻力值可降低50%（0.4t/㎡），那么采用进口泥浆后的最大顶进力约为800t，比之前减小近一半。
顶进施工中，减阻泥浆的应用是减小顶进阻力的重要措施。顶进时通过顶管机铰接处及管节上预留的注浆孔，注浆孔间距2.4m，每组3个。向管道外壁压入一定量的减阻泥浆，在管道四周外围形成一个泥浆套，改变原来的干摩擦状态，减小管节外壁和土层间的摩阻力，从而达到减小顶进力目的。
顶进时，顶管机尾部的压浆孔要及时有效地跟踪压浆，始终保持顶进过程中环状间隙泥浆压力>土应力，对周围土体起到支撑作用，确保形成完整有效的泥浆套。
减阻泥浆的性能要稳定，施工期间要求泥浆不失水、不沉淀、不固结，既要有良好的流动性，又要有一定的稠度，为保证支撑—润滑双重作用，必须具有足够的运动粘滞度。顶进施工前要做泥浆配合比试验，找出适合于施工的最佳泥浆配合比，常规以膨润土∶水=1∶8为宜。其理论要求：
比重为1.06～1.10， 粘度为20～30s，
静切力80～130mg/cm2, 含砂率<4%，
胶体率>90～95%， 失水率<14ml/30min
配置时膨润土、CMC须水浸12h以上。
注浆程序：
地面拌浆→启动压浆泵→总管阀门打开→管节阀门打开→送浆（顶进开始）→管节阀门关闭（顶进停止）→总管阀门关闭→井内快速接头拆开→下管节→接总管
注浆注意事项：
a.压浆要以与顶进同步注浆为主，补浆为辅。通过补浆措施保持环状间隙基本处于衡压状态。
b. 注浆设备和管路要可靠，具有足够的压力和良好的密封性能。
c. 注浆工艺必须有专职人员进行操作，质检员定期检查。
d. 注浆压力基本保持在管顶覆土压力的2.5倍，即P=2.5 rh. R—覆土重度平均值，h—覆土厚度。
e、注浆孔布置：在每个管节内布置一组注浆孔，每组三个孔，呈间隔120°环行布置，保证有一个注浆孔位于管子正上方。
（2）、洞口止水
为使顶管进出洞口不发生水土流失，导致工程受损，在进出洞口安装可靠的止水装置是十分必要的，并具备良好的水密性能和安装简便易行的特点。顶管施工前，在洞口用混凝土砌筑衬墙封堵，洞口直径1.55m。顶管施工时，安装止水圈，并用外压板压住，拆除衬墙。然后机头快速入洞。
在出洞侧工作坑中预留出洞口，盾构机直接钻穿或人工凿除洞口护壁层，机头快速出洞。准备好棉纱等封口材料立即封堵空隙，根据设计要求对洞口进行封闭。
3、顶进精度控制
在推进过程中对设于顶管机后部的光靶不断投射激光点，在产生偏差时迅速对设于顶管机内的2 组方向控制千斤顶从远距离操作台进行操作，使顶管机能在上下左右方向改变其姿势。
推进精度的控制方法，是用设置在工作井内的激光经纬仪（设置在基准线上）向推管机内的光靶进行投射，由操作员根据操作盘上的TV 监视器映出的激光点的位置进行判断，通过操纵遥控操作盘上的操纵杆，遥控起动方向修正千斤顶，将推管机从推进基准线上的偏离限制到最小程度。如果基准管精度良好，下一管的推进，依靠接头的联接顺向而行，只要不遭遇任何障碍物，方向修正次数可大幅度减少。
顶进精度的控制需要通过控制顶进速度来实现：
（1）、主顶启动时，必须检查千斤顶是否靠足，开始顶进和结束顶进之前速度不宜过快。每节顶进开始时，应逐步提高顶进速度，防止启动速度过大。
（2）、一节顶进过程中，顶进速度值应尽量保持恒定，减少波动，保证切口水压稳定和送、排泥管的畅通。
（3）、 顶进速度的快慢必须满足每节润滑泥浆注浆量的要求和环状间隙浆液压力的基本均衡（保压），保证润滑泥浆系统始终处于良好工作状态。
（4）、根据实际施工经验，正常顶进条件下，顶进速度应设定为5cm/min左右；如正面遇到障碍物或地基加固土，顶进速度降低。通过入洞口的凹口限制，并通过不断改变刀盘旋转方向即能防止机头旋转。
（5）、旋向纠偏
通过不断改变刀盘旋转方向防止管端旋转。
4、泄压应急措施：
顶进过程中，对管外浆液泄漏危险主要采取以下措施
（1）、各注浆孔通过单向阀和节门形成双保险。
（2）、顶进接近设计长度时，在接收洞口提前安排专人进行孔口密封与接收工作。
（3）、在出、进洞口准备一定数量废棉絮、棉丝类，出现漏浆先用其进行封堵，然后进行进一步密封处理。
（4）、坚持确保孔口密封圈的密封效果和质量验证工作。
（5）、顶进过程中突遇松散软弱土层（填土等），出现浆液超量流失，给保压造成威胁的解决方案：
①在砼管第一节前端加工一流线型“扩径”，比刀盘外径大20mm（通过试验管试验封堵效果确定），扩径的作用是将减阻泥浆 与循环泥浆隔断，达到减阻泥浆保压的目的。
②通过顶进仓向软弱土层压注混合浆对土体进行加固与封闭，（施工前对混合浆的配比、初凝时间通过试验确定）在浆液初凝前0.5～1h开始缓慢顶进，以防浆液凝固造成顶进失败。
四、顶进系统
管道顶管中的顶管系统包括：导轨、顶铁、千斤顶(油泵)、后背及后背墙。
4.1、导轨的作用是引导管子按设计的中心线和坡度顶入土中，保证管子在将要顶入土中前的位置正确，因此，导轨的安装是保证顶管工程质量的关键一环。
4.1.1、安装导轨
安装导轨前先复核管道中心线的位置,导轨由钢轨、横梁和垫板组成，采用50#的重型钢轨。安放在
4.2、顶铁
顶铁是为了弥补千斤顶行程不足而设置的，是管道顶进时，在千斤顶与管道端部之间临时设置的传力构件。其作用是将千斤顶的合力通过顶铁比较均匀地分布在管端；同时也是调节千斤顶与管端之间的距离，起到伸长千斤顶活塞的作用。因此，顶铁两面要平整，厚度要均匀，要有足够的刚度和强度，以确保工作时不会失稳。
顶铁的安装和使用应符合下列规定：
(1)安装后的顶铁轴线应与管道轴线平行、对称，顶铁与导轨和顶铁之间的接触面不得有泥土、油污；
(2)更换顶铁时，应先使用长度大的顶铁，顶铁拼装后应锁定；
(3)顶铁的允许连接长度应根据顶铁的截面尺寸确定。当采用截面为20cm×30cm顶铁时，单行顺向使用的长度不得大于1.5ｍ；双行使用的长度不得大于2.5ｍ，且应在中间加横向顶铁相连；
(4)顶铁与管口之间应采用缓冲材料衬垫，当顶力接近管节材料的允许抗压强度时，管端应增加U形或环形顶铁；
(5)顶进时，工作人员不得在顶铁上方及侧面停留，并应随时观察顶铁有无异常迹象。
顶铁与管口之间的连接，无论是混凝土管还是金属管，都应垫以缓冲材料，使顶力均匀地分布在管端，避免应力集中对管端的损伤。当顶力较大时，与管端接触的顶铁应采用U形顶铁或环形顶铁，以使管端承受的压力低于管节材料的允许抗压强度。缓冲材料一般可采用油毡或胶合板。
4.3、千斤顶和油泵
千斤顶宜固定在支架上，并与管道中心的垂线对称，其合力的作用点应在管道中心的垂直线上；千斤顶合力作用点除与管道中心的垂线对称外，其高提的位置，一般位于管子总高1／4～1／5处，若高提值过大则促使管节愈顶愈低。当千斤顶多于一台时，宜取偶数，且其规格宜相同；当规格不同时，其行程应同步，并应将同规格的千斤顶对称布置；千斤顶的油路应并联，每台千斤顶应有进油、退油的控制系统。
油泵宜设置在千斤顶附近，油管应顺直、转角少；油泵应与千斤顶相匹配，并应有备用油泵。油泵安装完毕，应进行试运转；顶进开始时，应缓慢进行，待各接触部位密合后，再按正常顶进速度顶进；顶进中若发现油压突然增高，应立即停止顶进，检查原因并经处理后方可继续顶进。千斤顶活塞退回时，油压不得过大，速度不得过快。
4.4、后背及后背墙
后背及后背墙是千斤顶的支撑结构，在管子顶进过程中所受到的全部阻力，可通过千斤顶传递给后背及后背墙。为了使顶力均匀地传递给后背墙，在千斤顶与后背墙之间设置厚钢板等传力构件。后背墙的强度和刚度应满足传递最大顶力的需要。
4.4.1、顶管后背处理
顶管后背采用现浇的钢筋混凝土后背梁，后背梁采用C40商砼。千斤顶和后背梁之间安装厚钢板扩散集中应力，这样使千斤的应力传导至后背梁上，然后传递到后背桩上，再由后背桩传递给土体。后背铁的摆放垂直度满足规范的要求。后背铁的摆放要对称于管道中线，后背和管道轴线必须垂直，同时千斤架的摆放满足对称要求，反方向施工顶进以己经顶进的管道为后背，在原有管道的接口处放置大于1cm厚的橡胶板，再放环形顶铁一块，保护好原有管口。
后背墙的受力状态比较复杂，影响因素众多，难以进行精确的计算。装配式后背墙的允许抗力，应根据顶力的作用点与装配式后背墙被动土压力的合力作用点相对位置，按下列条件计算。
（2）顶力计算：
顶管的总顶力分两部分：正面阻力和四周的摩擦阻力。
F = F1 + F2
式中: F = 总顶力(KN)；
F1 = 工具管正面阻力(kN)
F2 = 管道摩阻力
F2 = ƒ2·L
L = 管道总长度(m)；
ƒ2 = 单位长度管道摩阻力(kN／m)
泥水平衡工具管正面阻力计算:

式中： F1 － 工具管正面阻力（KN）
D － 工具管外径（m）
У － 土的重度(kN／m3) （砂类土﹑粘类土的重力密度为:17.5～21.0）
H － 管顶覆土高度（m）
摩阻力计算:
ƒ2 =π· D ·ƒ
式中：ƒ2 = 单位长度管壁阻力(kN／m)
D = 管道外径（m）
ƒ = 管壁与土的平均摩阻力(kN／m2)（触变泥浆中管壁与土的平均摩阻力为:4.0～16.0）

（3）钢板桩后背墙土体允许抗力计算：

式中:P － 计算最大顶力（KN）
B － 承压壁宽度（ｍ）
h1 － 承压壁主钢板桩桩顶高度（ｍ）
h2 － 承压壁主钢板中部高度（ｍ）
h3 － 承压壁主钢板桩底高度（ｍ）
y － 土的天然重力密度（KN/ｍ3）
KP － 被动土压力系数
K2 － 钢板桩工作坑土体稳定系数（一般取1.0～1.2）
经验算：顶管的总顶力 7000KN ≤ 后背墙土体抗12000KN满足要求。

四、顶管施工
1、顶进中的测量控制
1.1、测量
顶管施工中的测量，应建立地面与地下测量控制系统，控制点应设在不易扰动、视线清楚、方便校核、利于保护处。在管道顶进的全部过程中应控制工具管前进的方向，并应根据测量结果分析偏差产生的原因和发展趋势，确定纠偏的措施。
管道顶进过程中，应对工具管的中心和高程进行测量。测量工作应及时、准确，以便管节正确地就位于设计的管道轴线上。测量工作应频繁地进行，以便及时发现管道的偏移。当第一节管就位于导轨上以后即进行校测，符合要求后开始进。一般在工具管刚进入土层时，应加密测量次数。常规做法每顶进30cm，测量不少于1次，进入正常顶进作业后，每顶进100cm测量不少于1次；每次测量都以测量管子的前端位置为准。
一般情况下，高程测量可用水准仪测量；轴线测量可用经纬仪监测；转动测量常用垂球进行测量。如采用较先进的测量方法，可采用激光经纬仪测量。测量时，在工作坑内安装激光发射器，按照管线设计的坡度和方向将发射器调整好，同时管内装上接收靶，靶上刻有尺度线。当顶进的管道与设计位置一致时，激光点直射靶心，说明顶进质量良好，没有偏差，如下图所示。

方形靶 装有硅光电池的圆形靶
全段顶完后，应在每个管节接口处测量其轴线位置和高程；有错口时，应测出相对高差。测量记录应完整、清晰。
2、顶管常见问题的防治
2.1、管道轴线偏差过大现象，管道轴线与设计轴线偏差过大，使管道发生弯曲，甚至造成管节损坏，接口渗漏:
A、原因分析
(1)地层正面阻力不均匀，使工具管受力不均匀，形成导向偏差，造成管道轴线偏差。
(2)顶管后背发生位移或不平整，使顶力合力线偏移，造成管道轴线偏差。
(3)千斤顶不同步，或千斤顶间顶力相差较大，或安装精度不够，使顶力合力线偏差，使管道轴线发生偏差。
B、预防措施
(1)顶管施工前应对管道通过地带的地质情况认真调查。设置测力装置，指导纠偏。纠偏应按照勤测量、勤纠偏、小量纠的操作方法进行。
(2)采用同种规格的千斤顶，使其顶力、行程、项速相一致，保持顶力合力线与管道中心线相重合。
(3)加强顶管后背施工质量的控制，确保后背不发生位移，并应使后背平整，以保证顶进设备的安装精度。
(4)顶进过程中应随时绘制顶进曲线，以利指导顶进纠偏工作。
C、治理方法
(1)重新调整千斤顶行程、顶力、顶速，或重新调整千斤顶的安装精度。
(2)对顶管后背进行加固，防止位移继续发展，并确保后背平整。
(3)纠偏前应认真分析顶进曲线的发展趋势，采取适当的纠偏量，循序渐进，切不可操之过急，适得其反。
2.2、地面沉降与隆起现象，顶管施工过程中或施工后，在管道轴线两侧一定范围内发生地面沉降或隆起，使管道周围建筑物和道路交通及管道等公用设施受到影响，甚至危及到正常使用和安全。
A、原因分析
(1)开挖端面的取土量过多或过少，使掘进机推进压力与开挖士体压力不平衡，造成地面沉降或隆起。
(2)管道轴线偏差，或纠偏不当造成的地层土体损失。
(3)管道外围环形空隙引起的地层上体损失，或顶管完成后未置换泥浆造成的全体损失。
(4)管道接口不严密，造成的水土流失。
B、防治措施
(1)施工前应对工程地质条件和环境情况进行周密细致的调查，制定切实可行的施工方案，对距离管道近的建筑物和其它设施采取相应的加固保护措施。
(2)设置测力装置，以便掌握顶进压力，保持顶进压力与前端土体压力的平衡。
(3)严格控制顶管轴线偏差，执行勤测量、勤纠偏、小量纠的操作方法。
(4)在顶进过程中应及时足量地注人符合技术标准的润滑支承介质填充管道外围环形空隙。施工结束及时用水泥或粉煤灰等置换润滑泥浆。
(5)严格控制管道接口的密封质量，防止渗漏。
2.3、顶力突然增大现象，在顶进过程中顶进压力突然增大:
A、原因分析
(1)七层塌方，或掘进机前端遇障碍物，使摩阻力增大。
(2)管道轴线偏差形成弯曲，使摩阻力增大。
(3)减阻介质，膨润泥浆配比不当或注入不及时，或注入量不足，减阻效果降低，使摩阻力增大。
(4)顶进设备油泵、油缸、油路发生故障。
(5)顶进施工中，因故停顶时间过久，润滑泥浆失水后，使减阻效果降低。
B、防治措施
(1)顶进过程中应严格执行勤测量、勤纠偏、小量纠的操作要求，使管道轴线被控制在允许偏差范围以内。
(2)按不同地质条件配制适宜的泥浆量地注入泥浆。并采取同步注浆的方法，及时足量地注入泥浆。
(3)顶进施工前应对顶进设备进行认真的检修保养。
(4)停顶时间不能过久，发生故障应及时加以排除。
C、治理方法
发生顶力过大的情况时，应立即停止顶进，查找原因，判明情况后采取相应措施进行处理。
2.4、钢筋混凝土管道接口渗漏现象，管道接口渗水、漏水。
A、原因分析
(1)管节和密封材料质量不符合技术标准或在运输、装卸、安装过程中管节被损坏。
(2)管道轴线偏差过大，造成接口错位，间隙不均匀填充材料不密实。
(3)接口或止水装置选型不当。
B、预防措施
(1)严格执行管节和接口密封材料的验收制度。
(2)严格控制管道轴线，按技术标准和操作规程进行施工。
(3)在管节的运输、装卸、码放、安装过程中，应做到吊(支)点正确，轻装轻卸，保护措施得当。
(4)认真进行接口和止水装置的选型。
C、治理方法
可采用环氧水泥砂浆或化学注浆的方法进行处理。
2.5、 钢筋混凝土管节裂缝现象，管节纵向和环向有明显裂缝，造成管道渗水、漏水。
A、原因分析
(1)管节质量不合格。
(2)顶进过程中顶力超过管节的承压强度使管节损坏。或轴线偏差过大，致使管节应力集中而损坏。
(3)运输、装卸、码放安装方法不当，造成管节损坏。
B、预防措施
(1)严格执行各管节质量验收标准。
(2)顶进时应严格控制管道轴线偏差，控制顶力在管节允许的承压范围以内。
(3)在管节运输过程中应采取管垫等保护措施，并应做到吊(支)点正确，轻装轻卸。
C、治理方法
应认真分析裂缝产生的原因和性质，根据不同受力情况，分别采取不同的治理方法，处理后应能保证结构原有的承载能力、整体性。
2.6、顶管前端正面土体拥塌现象，顶管施工中实际出土量远远大于理论出土量，地面有明显塌陷。
A、原因分析
(1)前端土层性质发生变化，顶进量过小，没有起到防护和平衡的作用。
(2)遇有流砂情况。
B、预防措施
(1)顶进施工中应采取短开挖、勤顶进的方法，严禁超挖，并随时注意到土质的变化情况，以便采取相应措施防止明塌。
(2)认真做好土体的降水工作。
2.7、管道纠扭造成管道扭转的原因主要有以下几点：
(1)管道向左、向下纠偏，管道反时针扭转。
(2)后座或后背不稳或主油缸与管轴线不平行，使主油缸在工作时方向变化，因此管道形成一个扭矩。促管道扭转。
(3)全段面钻削机具单方向旋转，使管道反方向扭转。
(4)管道内施工设备布置不对称，构成一个固定方向的扭矩，使管道按某一方向触预防管道扭转，措施为：管内设备布置重量要对称；主油缸安装要稳，并且要与管轴线平行；全段面钻进机要经常变换方面：尽量要采用小角度纠偏，其次是纠扭。
3、钢筋混凝土顶管纠偏的一般规律：
(1)纠偏应在顶进过程中进行。在静止状态纠偏，首先纠偏力大，土质越硬，纠偏力越大。其次，静止纠偏测点偏差有时反而增大。项进中纠偏，纠偏量逐渐增加，不会发生上述情况。第三，纠偏会对第一段钢筋混凝七管会产生较大的不均匀应力。
(2)钢筋混凝土管纠偏比较灵敏，只要掘进机能开挖出洞穴，后继管段就能顺着洞穴跟进。所以钢筋混凝土顶管的纠偏角不宜过大，否则会造成轴线较大的弯曲。
(3)第一段管段的长度不宜过长。管段越短越有利于纠偏，管段长要影响纠偏的灵敏度。纠偏后的效果要滞后，这是因为机头测点与机头端面有一定距离。纠偏后的效果，至少要顶进这一距离以后才能反映出来。为了及时的知道机头前端的偏差，可通过测点的偏差，第二节管的斜率和掘进机头的纠偏角推算。
(4)在纠偏角不变的情况下，管道的转弯半径基本一致。所以施工中应绘制管道测点的行进轨迹。该轨迹曲线能预示出偏差的发展趋势，帮助操作人员不失时机地改变纠偏角，避免产生轴线过度弯曲。
(5)钢筋混凝土顶管遇纠偏失灵，多数的原因是遇到了软弱土层、不均匀地层，或者是覆盖层太薄，因为纠偏需要有一定的地基反力。为了避免纠偏失灵，事先应采取措施，例如进行地基加固。
五、基础排水和防止沉降措施：
（一）、 基础排水和防止沉降措施
在基坑施工过程中，降水与排水的控制是非常重要的一环，是确保基坑安全的关键因素，措施是否得当决定基坑工程能否顺利进行的关键。在本工程中，将采用基底降水、基坑内排水与基坑外排水相结合的办法，对施工范围内的地下水和地表水进行有效控制。
1、基坑内基底降水
（1）、地下连续墙施工封闭后，在基坑开挖之前首先应进行基坑的基底降水工作。本工程降水采用大口井降水方法，在基坑内两侧设置大口井点，每侧间距15ｍ，呈平行布置，采用大扬程的深井泵抽水。降水在土方开挖前15天进行，并在降水期间按以下要求进行严格管理。
（2）、大口井开始降水后，根据设计要求随时监测地下水位的动态变化，进行监控量测，监测基坑周围土体变，地表沉降量及对临近建筑物或管道等的影响。必要时，采取加固措施，防止发生事故。
（3）、降水抽出的地下水含量应符合规定，发现水质浑浊时，要分析原因，及时处理。
（4）、雨季施工时，地面水不得渗漏和流入基坑，遇大雨或暴雨时及时将基坑内积水排除，并在雨季增加观察密度。
2、基坑内排水
(1)、基坑在开挖过程中，沿基坑壁四周做临时排水沟和集水井，将大口井的排水和基坑内地表排水汇集后排到基坑上面的临时排水系统，排水沟断面为1×1ｍ，集水井20ｍ～30ｍ左右各1座。
(2)、基坑壁的渗水可采用“引流”的方法，将水汇人排水沟排出。
3、基坑外排水
在靠近搅拌桩或钢板桩的外侧，沿四周挖30 × 40㎝的排水沟，四周设集水井，及时汇集地表降水和基坑内排出的水。
4、防止基坑沉降措施：
因降低地下水位，要正确估计对周围建筑物的影响，计划好补救和加固措施，设一定数量的沉降和位移观测点，专人负责昼夜连续观测，并做好记录，分析对周围建筑物的影响，发生情况即时采取措施在施工排水过程中不得间断排水，并应对排水系统经常检查和维护。
5、施工监测
（1）、基槽及管道顶面地表及地下管线的水平位移、沉降监测
通过该项目的量测更好地掌握施工过程中槽及基坑周边土体的沉降、水平位移及地下管线的变形规律，保护周围环境。具体量测时，在地面上每25ｍ布置一个量测断面，每3ｍ～5ｍ埋设一个测点，每断面布设6个测点 ，在松软地基上钻(或挖)20cm～50cm的孔，竖直放入φ22左右的钢筋，钢筋和孔壁之间填充水泥砂浆，钢筋头露出地面10mm左右，并在钢筋顶面刻：“十”字作为测点，在混凝土或建筑物基础等比较坚硬的结构面上打一水泥钉或直接在混凝土上面刻“十” 字，并用红油漆标记，作为测点 ，混凝土路面地表测点用-冲击钻穿透混凝土路面，然后打入长为80㎝的φ16钢筋作为测点，用水泥砂浆回填密实。
地下管线施工前进行调查，在需量测的管线顶部埋设测点，用套管引点至地表面进行测量。采用精密水准仪和钢塔尺量测。地面建筑观测点在建筑物的基础外缘上埋设水准点进行监测，通过量测判断周边建筑物的变形情况，指导施工。
每次量测完后，及时对量测数据进行回归分析和信息反馈，指导施工，以便及时采取措施，保证周围建筑物安全。
（2）、明挖基坑围护结构受力、位移量测
通过对基坑围护结构受力的量测，掌握开挖施工过程中基坑围护结构的受力情况，量测选择槽钢为对象，用电阻应变仪和频率接收仪进行量测。在基坑两侧布置两个断面，每断面布置2个监测控制点，槽钢上安装测点。通过以上量测结果判断围护结构的稳定性，从而更好地指导施工，必要时调整基坑围护结构。
（3）、地下水位变化监测
在基坑南北两侧及中间各设地下水位观测孔1个，测定地下水位的变动情况。用地质钻机钻φ89㎜孔，坑外孔深同基底，坑内孔深达到基底下的1ｍ～2ｍ，作业中保持孔壁稳定，钻孔完成后，孔中安放直径φ42㎜钢管，通过地下水位仪测得地下水位标高，及时进行预测。
六、施工机械及劳动力配备组织安排
1、本工程主要机械设备使用计划
序号
机械名称
型号规格
数量
备 注
1
挖掘机
1m3
1台

2
吊车
75t
1台

3
装载机
ZL50
1台

4
发电机
400kw
3台

5
打桩机

2台

6
千斤顶
320t
6台

7
u型顶铁

6块

8
轻 轨

160米

9
潜水泵
2寸
12台

10
铁轨
重型
4根

11
高压油泵

2台

12
出土小车
特制
3辆

13
电焊机
30KVA
3台

14
Φ1800顶管机
泥水平衡
1套

15
注浆设备
8MP
3套

2、劳动力配备计划表
工种
人数
备注
壮工
20人

砼工
4人

测工
2人

木工
2人

电工
2人

电气焊工
2人

钢筋工
2人

七、质量目标及质保体系
7.1质量目标
顶管施工按天津市标准，工程质量达到合格，资料齐全。
7.2 质量保证体系
7.3 工序质量标准
（1）顶管开始顶进5~10m范围内，允许偏差：轴线位置3mm，高程0~+3mm，当超过允许偏差时，应采取措施纠正。
（2）接口必须密实、平顺、不脱落，不污染管接口。
（3）管内不得有泥土、石子、砂浆、砖木块等杂物。
（4）顶管中如遇塌方，应立即停止顶进，研究处理办法。（如采取工具管前注浆加固后再开顶）
(5）顶管工作坑允许偏差见下表
顶管工作坑允许偏差表
序号
项 目
允 许 偏 差
（m m）
检 验 频 率
检 验 方 法
范 围
点 数
1
工作坑每侧宽度、长度
不少于设计规定
每座
2
用尺量
2
后
背
垂直度
0.1％H
每座
1
用垂线与角尺量
3
水平与中心线偏差
0.1％L
1
4
导
轨
高程
+3
0
每座
1
用水平仪策
5
中心位移
左3以内
右3以内
1
用经纬仪测
（6）顶管允许偏差见下表
顶管允许偏差表
序号
项 目
允许偏差
（m m）
检 验 频 率
检 验 方 法
范 围
点 数
1
中 线
位 移
D＜1500
≤30
每节管
1
测量并查阅
测量记录
D≥1500
≤50
每节管
1
测量并查阅
测量记录
2
管内底高程
D＜1500
+10
-20
每节管
1
用水准仪测量
D≥1500
+20
-40
每节管
1
用水准仪测量
3
相邻管间错口
D＜1500
≤10
每个接口
1
用尺量
D≥1500
≤20
每个接口
1
用尺量
7.4质量保证措施

（1）全面开展质量管理的教育，把质量看成是企业的生命，是提高企业社会信誉、经济效益的重要手段。牢固树立对用户负责的思想，必须贯彻管生产必须抓质量的原则。
（2）在加强作业队伍的自检、互检和专业检上，项目部要定期进行联合检查。
（3）严把原材料关，管材由业主和监理选定的厂家生产，要有出厂合格证。
（4）顶管施工顶镐的安装应符合：
1）顶镐要固定在支架上，并与管道中心的垂线对称分布，其合力作用点应在管道中心的垂线上。
2）顶镐多于一个时，宜取偶数，其规格相同；
3）顶镐的油路应并联，每台顶镐应有进油、退油的控制系统。
（5）顶管施工油泵安装和运转应符合下列规定：
1）油泵宜设置在顶镐附近，油管应顺直，转角少。
2）油泵应与顶镐相配，油泵安装完毕，应进行试运转。
7.5质量责任制
（1）项目经理的质量职责
1）对所负责工程负有全部的质量责任。
2）必须熟悉本工程的图纸，坚持按施工顺序、施工方案、规程规范组织施工，安排生产。
3）负责组织有关人员向班组操作者交底，组织班组开展“三检”活动。
4）定期组织工长、技术员、质检员、班组长进行质量大检查，对查出的问题，要组织整改。
5）贯彻经济责任制，履行承包合同，严格执行以质论价，奖罚分明。
6）参加质量事故调查、处理和质量回访工作，对交付竣工后出现的质量问题，必须及时组织处理，对发生的返修费用负经济责任。
（2）技术员（测量员）质量职责
1）负责向工长、班组进行技术交底，处理好日常技术问题，对单位工程负技术质量监督责任。
2）认真熟悉并审核图纸，及时办理变更洽商签字手续。
3）深入工地检查各班组是否按图纸、措施、规范、规程施工，是否达到质量要求，对不按上述要求的操作班组和个人，有权给予停工、返工处理。
4）参加质检活动，对关键部位和放线定位，样板项目等参加检查，做好隐蔽记录及其它资料。对因没有及时检查制止而造成的质量问题，负技术质量监督失职的责任。
5）建立健全技术资料各种内业台帐，原始资料的收集、整理、要及时、具体，项
