YJK钢结构改进-刘彩艳.ppt

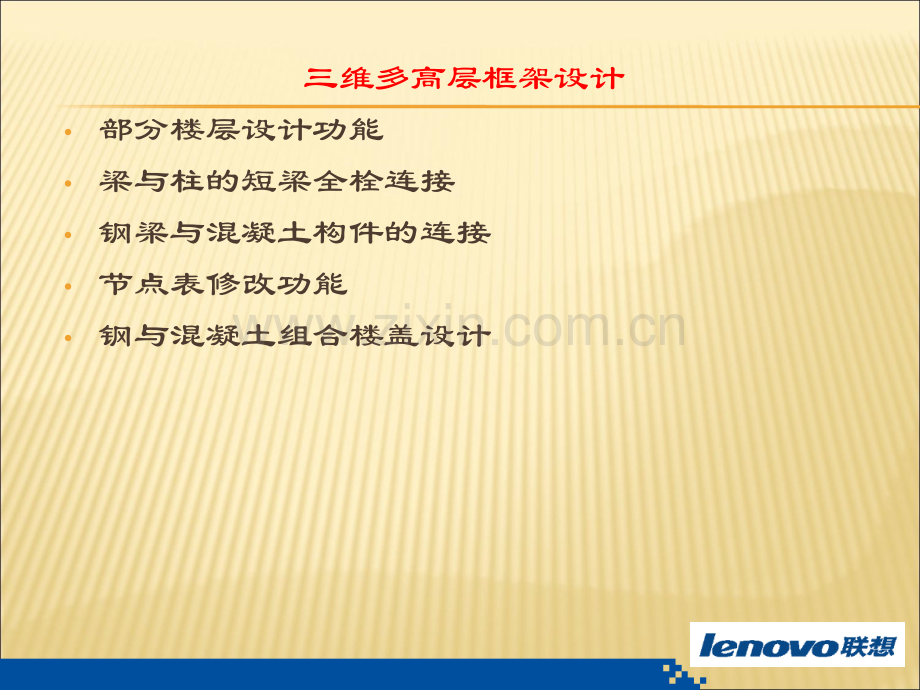

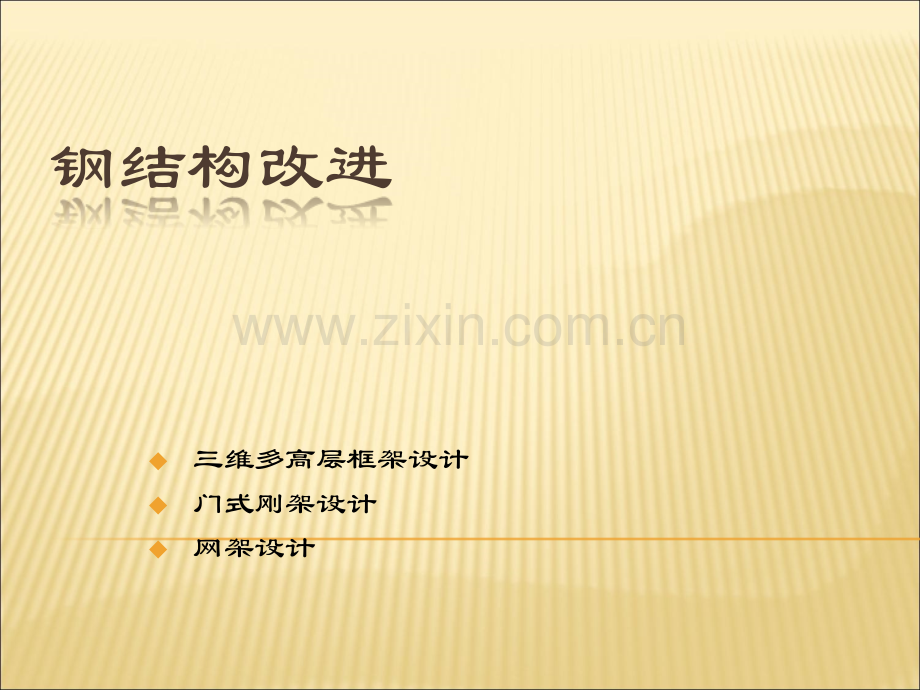

钢结构改进u三维多高层框架设计u门式刚架设计u网架设计三维多高层框架设计部分楼层设计功能梁与柱的短梁全栓连接钢梁与混凝土构件的连接节点表修改功能钢与混凝土组合楼盖设计三维多高层框架设计l部分楼层设计功能选择部分层节点设计，当解题规模较大时，全楼三维模型显示可能会出现内存无法分配而导致程序反映很慢的情况。此时可以采用分楼层进行节点设计的方法，多用于高层及超高层结构的节点设计。l梁与柱的短梁全栓连接1.悬臂梁段与柱为全焊，与中间梁段为栓焊连接 2.悬臂梁段与柱为全焊，与中间梁段为全栓连接 工形柱强轴（十字形柱）与工字梁 工字形柱弱轴 工字形柱强轴（十字形柱）工字形柱弱轴 箱形柱与工字梁 圆管柱与工字梁 箱形柱与工字梁 圆管柱与工字梁 悬臂短梁与中间梁拼接位置参数钢梁与混凝土构件的连接工字梁与砼构件的铰接连接节点表修改功能用户通过节点表交互修改程序自动设计的结果，包括连接板尺寸、螺栓排列、焊缝尺寸等，程序按修改后的结果重新验算归并。钢与混凝土组合楼盖设计程序依据最新标准组合楼板设计与施工规范(CECS 273：2010)进行压型钢板组合楼盖施工阶段及使用阶段的承载力、变形验算。1.组合楼盖的建模软件支持“组合型”与“非组合型”两种模式的组合楼盖。对于非组合型，压型钢板作为永久模板，不考虑钢板和混凝土的共同作用，仅对压型钢板进行施工阶段验算；对于组合型，还需在使用阶段考虑混凝土和压型钢板的共同作用，按照组合楼盖进行使用阶段验算。门式刚架设计主刚架节点设计抗风柱节点设计柱间支撑、屋面支撑、系杆节点设计屋面、墙面系统的设计吊车梁设计钢梯门式刚架设计l梁柱节点 梁梁拼接及屋脊节点1.端板竖放连接方式 边柱与斜梁连接 中间柱与斜梁连接 梁梁拼接2.端板横放连接方式 边柱与斜梁连接 中间柱与斜梁连接 屋脊节点抗风柱节点三种：长圆孔连接、弹簧板连接、端板连接形式；柱间支撑、屋面支撑节点屋面及墙面系统（檩条、隅撑及拉条）在钢结构施工图下进行屋面及墙面系统的计算设计并绘图屋面及墙面的节点设计吊车梁建模中布置吊车梁读取吊车数据到钢结构施工图出吊车梁平面图，根据参数设置进行吊车梁计算并出图；23钢梯网架设计软件在前处理-特殊构件定义菜单中的“特殊支撑”中增加了“空间属性”定义菜单，用来指定支撑为除了钢框架中心支撑以外的其他属性，选项是：钢框架-中心支撑；钢框架-偏心支撑；一般桁架结构；网架；双层网壳；单层网壳；立体桁架；门刚支撑；对于一般桁架结构、网架、双层网壳、单层网壳、立体桁架，还需进行两个选项：弦杆及支座腹杆和腹杆。对于不同属性斜杆的局部稳定及刚度控制，软件具体实现如下：钢框架-中心支撑：非抗震按钢结构规范控制，抗震按抗震规范8.4.1控制；钢框架-偏心支撑：非抗震按钢结构规范控制，抗震按抗震规范8.5.2控制；一般桁架杆件：局部稳定按钢结构规范5.4.1条、5.4.2条控制，刚度按钢结构规范5.3.8条、5.3.9条控制(长细比限值：压杆150，拉杆300)；网架、双层网壳、立体桁架：局部稳定按钢结构规范5.4.1条、5.4.2条控制，刚度按空间网格结构技术规程5.1.3条控制(长细比限值：压杆180，拉杆250)；单层网壳：局部稳定按钢结构规范5.4.1条、5.4.2条控制，刚度按空间网格结构技术规程5.1.3条控制(长细比限值：压杆150，拉杆250)；门刚支撑：局部稳定按钢结构规范5.4.1条、5.4.2条控制，刚度按门刚规程3.5.2条控制(长细比限值：压杆220，拉杆400)；网架节点设计及施工图1.节点连接设计 平板支座节点 螺栓球节点 焊接球节点网架节点连接设计参数：螺栓球连接参数，焊接球连接参数，支座连接参数；程序根据设定的参数读取焊接球、螺栓球型号库规格，按照网架规程进行钢结构节点设计及归并。2.自动绘制布置图整体布置图、上弦平面布置图、腹杆平面布置图及下弦平面布置图；3.选择交互绘制节点图：支座图、输出材料表、球加工图等；谢谢 谢！谢！34
