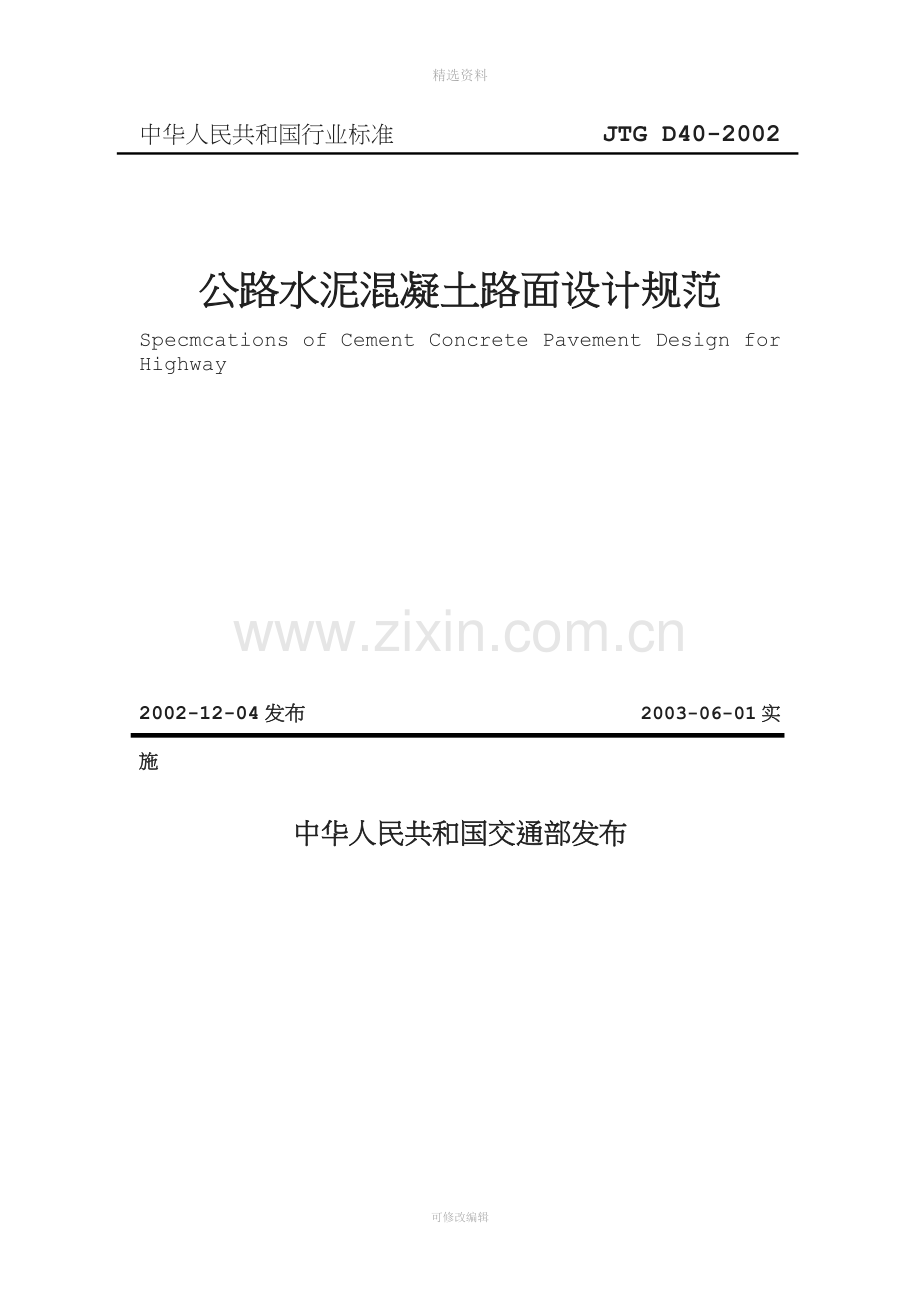

中华人民共和国行业标准 JTG D40-2002

公路水泥混凝土路面设计规范
Specmcations of Cement Concrete Pavement Design for Highway

2002-12-04发布 2003-06-01实施

中华人民共和国交通部发布
中华人民共和国行业标准

公路水泥混凝土路面设计规范

Specifications 0f Cement Concrete Pavement Design for Highway

主编部门：中交公路规划设计院
批准部门：中华人民共和国交通部
施行日期：2002年06月01日

人民交通出版社
2002·北京
图书在版编目(C I P)数据
公路水泥混凝土路面设计规范／中交公路规划设计院
主编．—北京：人民交通出版社，2003.5
ISBN 7—114—0462l—9
I． 公… Ⅱ．中… Ⅲ．水泥混凝土路面—设计—
规范—中国 Ⅳ.U416.216.02-65
中国版本图书馆CIP数据核字(2003)第015773号

中华人民共和国行业标准
公路水泥混凝土路面设计规范
JTG D40—2002
中交公路规划设计院主编
责任印制：杨柏力 责任校对：戴瑞萍
人民交通出版社出版发行
(100013北京和平里东街10号010 64216602)
各地新华书店经销
北京凯通印刷厂印刷
开本：880x 1230 1／16印张：6．75字数：190千
2003年3月第1版
2003年3月第1版第1次印刷
印数：0001—11000册定价：26．00元
ISBN 7—114—04621—9

关于发布《公路水泥混凝土路面设计规范》
(JTG D40—2002)的公告
第8号
现发布《公路水泥混凝土路面设计规范》(JTG D40--2002)，自2003年6月1日起施行，原《公路水泥混凝土路面设计规范》(JTJ 012--94)同时废止，有关强制性条文另行批复。
该规范由中交公路规划设计院主编并负责解释，人民交通出版社出版。请各单位在实践中注意积累材料，总结经验，及时将发现的问题和修改意见函告中交公路规划设计院(北京东四前炒面胡同，邮编100010，电话：[phone])与中建标公路工程委员会秘书处(北京西土城路8号，邮编100088，电话：[phone])，以便修订时参考。
特此公告。

中华人民共和国交通部
二○○二年十二月四日

关于批准《公路水泥混凝土路面设计规范》
(JTG D40一2002)强制性条文的函
建办标[2003]10号
交通部办公厅：
你厅《关于报送(公路水泥混凝土路面设计规范)(JTG D40--2002)强制性条文报批稿的函》(厅公路字[2003]7号)收悉。经我部研究，批准《公路水泥混凝土路面设计规范》(JTG D40--2002)中3．O．6条为强制性条文，自2003年6月1日起施行。该强制性条文将纳入《工程建设标准强制性条文》(公路工程部分)，必须严格执行。《工程建设标准强制性条文》(公路工程部分)2002年版中关于《公路水泥混凝土路面设计规范》(JTH012012—94)的强制性条文同时废止。
强制性条文的具体内容，将在近期出版的《工程建设标准化》刊物上登载。

中华人民共和国建设部办公厅
二○○三年三月五日
前 言
根据交通部交公路发(1999)739号“关于下达1999年度公路建设标准、规范、定额等编制、修订工作计划的通知”修订本规范。
《公路水泥混凝土路面设计规范》(JTJ 012--94)发布实施以来，我国水泥混凝土路面有了很大的发展，积累了高速公路和一级公路修筑水泥混凝土路面的实践经验，取得了水泥混凝土路面结构可靠度、路面结构排水等研究成果，使水泥混凝土路面的技术水平提高到一个新的层次。为此，有必要对原规范进行修订，以提高水泥混凝土路面的设计质量，适应我国公路水泥混凝土路面建设不断发展的需要。
本次修订后的规范分8章，另有6个附录。主要内容包括水泥混凝土路面结构组合设计、接缝设计、混凝土配筋设计、加铺层结构设计等。与原规范比，主要增加了路面结构可靠度设计和水泥混凝土路面上加铺沥青面层设计方法，充实了连续配筋混凝土面层配筋计算方法，细化了路面结构组合和材料组成及性质参数要求，修改了旧混凝土路面调查和评定方法，补充了交通分析方法。
本规范送审稿经公路司主持专家会审查后，修改形成报批初稿，由中建标公路工程委员会组织进行了总审校。
对本规范的意见以及在使用过程中遇到的问题，请及时与主编单位联系(地址：北京东四前炒面胡同33号中交公路规划设计院，邮编：100010)。

主编单位：中交公路规划设计院
参编单位：同济大学
长安大学
重庆市公路局
山西省交通科学研究院
福建省交通规划设计院
主要起草人：刘伯莹 姚祖康 王秉纲 谈至明 唐伯明
赵队家 祝心树 陈筱华 万少英
目次
目 次
1 总则…………………………………………………………………………………… 1
2术语、符号…………………………………………………………………………… 2
2．1术语………………………………………………………………………………2
2．2符号………………………………………………………………………………4
3设计依据……………………………………………………………………………… 6
4结构组合设计………………………………………………………………………… 9
4．1路基………………………………………………………………………………9
4．2垫层………………………………………………………………………………9
4．3基层………………………………………………………………………………lO
4．4面层………………………………………………………………………………11
4．5路肩………………………………………………………………………………13
4．6路面排水…………………………………………………………………………13
5接缝设计……………………………………………………………………………… 15
5．1纵向接缝…………………………………………………………………………15
5．2横向接缝…………………………………………………………………………16
5．3交叉口接缝布设…………………………………………………………………19
5．4端部处理…………………………………………………………………………19
5．5接缝填封材料………………………………………………………………… 23
6面层配筋设计………………………………………………………………………… 24
6．1特殊部位配筋……………………………………………………………………24
6．2钢筋混凝土面层配筋……………………………………………………………26
6．3连续配筋混凝土面层配筋………………………………………………………27
7材料组成要求及性质参数…………………………………………………………… 28
7．1垫层材料…………………………………………………………………………28
7．2基层材料…………………………………………………………………………28
7．3面层材料…………………………………………………………………………29
7．4材料性质参数……………………………………………………………………30
8加铺层结构设计……………………………………………………………………… 3l
8．1一般规定…………………………………………………………………………31
8．2路面损坏状况调查评定…………………………………………………………31
8．3接缝传荷能力和板底脱空状况调查评定………………………………………32
8．4旧混凝土路面结构参数调查……………………………………………………32
8．5分离式混凝土加铺层结构设计…………………………………………………34
8．6结合式混凝土加铺层结构设计…………………………………………………34
8．7沥青加铺层结构设计……………………………………………………………35
附录A交通分析…………………………………………………………………………36
A．1交通调查与分析………………………………………………………………36
A．2轴载调查与分析………………………………………………………………36
附录B混凝土板应力分析及厚度计算流程……………………………………………39
B．1荷载应力分析……………………………………………………………………39
B．2温度应力分析……………………………………………………………………41
B．3混凝土板厚度计算流程…………………………………………………………42
附录C双层混凝土板应力分析…………………………………………………………44
C．1荷载应力分析……………………………………………………………………44
C．2温度应力分析……………………………………………………………………45
附录D有沥青上面层的混凝土板应力分析……………………………………………47
D．1荷载应力分析…………………………………………………………………… 47
D．2温度应力分析…………………………………………………………………… 47
附录E连续配筋混凝土面层纵向配筋计算……………………………………………49
附录F材料参数经验参考值……………………………………………………………52
F．1中湿路基路床顶面回弹模量经验参考值范围………………………………52
F．2垫层和基层材料回弹模量经验参考值范围…………………………………52
F．3水泥混凝土弯拉弹性模量经验参考值………………………………………53
F．4钢筋强度和弹性模量经验参考值……………………………………………53
F．5连续配筋混凝土纵向配筋率计算参数经验参考值…………………………53
本规范用词说明…………………………………………………………………………54
附件《公路水泥混凝土路面设计规范》(JTG D40--2002)条文说明…………………55
1 总则…………………………………………………………………………… 57
2术语、符号…………………………………………………………………… 58
3设计依据…………………………………………………………………………59
4结构组合设计……………………………………………………………………62
5接缝设计…………………………………………………………………………67
6面层配筋设计……………………………………………………………………70
7材料组成要求及性质参数………………………………………………………71
8加铺层结构设计…………………………………………………………………72
附录A交通分析……………………………………………………………………78
附录B混凝土板应力分析及厚度计算流程………………………………………79
附录C 双层混凝土板应力分析………………………………………………84
附录D 有沥青上面层的混凝土板应力分析…………………………………89
附录E 连续配筋混凝土面层纵向配筋计算…………………………………92
附录F 材料参数经验参考值…………………………………………………95
1 总则
1．0．1 为适应交通运输发展和公路建设的需要，提高水泥混凝土路面的设计质量和技术水平，保证工程安全可靠、经济合理，制定本规范。
1．0．2 本规范适用于新建和改建公路和水泥混凝土路面设计。
1．0．3 水泥混凝土路面设计方案，应根据公路的使用任务、性质和要求，结合当地气侯、水文、土质、材料、施工技术、实践经验以及环境保护要求等，通过技术经济分析确定。水泥混凝土路面设计应包括结构组合、材料组成、接缝构造和钢筋配制等。水泥混凝土路面结构应按规定的安全等级和目标可靠度，承受预期的荷载作用，并同所处的自然环境相适应，满足预定的使用性能要求。
1．0．4 水泥混凝土路面设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语、符号
2．1 术语
2．1．1 水泥混凝土路面cement concrete pavement
以水泥混凝土做面层（配筋或不配筋）的路面，亦称刚性路面。
2．1．2 普通混凝土路面plain concrete pavement
除接缝区和局部范围外面层内均不配筋的水泥混凝土路面，亦称素混凝土路面。
2．1．3 钢筋混凝土路面jointed reinforced concrete pavement
面层内配置纵、横向钢筋或钢筋网并设接缝的水泥混凝土路面。
2．1．4 连续配筋混凝土路面continuous reinforced concrete pavement
面层内配置纵向连续钢筋和横向钢筋，横向不设缩缝的水泥混凝土路面。
2．1．5 钢纤维混凝土路面steel fiber reinforced concrete pavement
在混凝土面层中掺入钢纤维的水泥混凝土路面。
2．1．6 复合式路面composite pavement
面层由两层不同类型和力学性质的结构层复合而成的路面。
2．1．7 水泥混凝土预制块路面concrete block pavement
面层由水泥混凝土预制块铺砌成的路面。
2．1．8 碾压混凝土 roller compected concrete
采用振动碾压成型的水泥混凝土。
2．1．9 贫混凝土 lean concrete
水泥用量较低的水泥混凝土。
2．1．10 设计基准期限 design reference period
计算路面结构可靠度时，考虑各项基本度量与时间关系所取用的基准时间。
2．1．11 安全等级safety classes
根据路面结构的重要性和破坏可能产生后果的严重程度而划分的设计等级。
2．1．12 可靠度reliability
路面结构在规定的时间内和规定的条件下完成预定功能的概率。
2．1．13 目标可靠度objective reliability
作为设计依据的可靠度。
2．1．14 可靠指标reliability index
度量路面结构可靠性的一种数量指标。
2．1．15 目标可靠指标objective reliability index
作为设计依据的可靠指标。
2．1．16 可靠度系数reliability coefficient
为保证所设计的结构具有规定的可靠度，而在极限状态设计表达式中采用的单 一综合系数。
2．2 符号
2．2．1 作用及作用效应符号
Ne——设计基准期内标准轴载累计作用次数
Ns——标准轴载的作用次数
P——轴载
Ps——标准轴载
——弯沉
εs h——干缩应变
σp r——荷载疲劳应力
σp s——标准轴载的引力
σs——钢筋应力
σt m——最大温度梯度时的温度翘曲应力
σt r——温度梯度疲劳应力
2．2．2 设计参数和计算系数符号
Bx——温度应力系数
Cv——变异系数
Cx——温度翘曲应力系数
gr ——交通量年平均增长率
k c——综合影响系数
k f——荷载疲劳应力系数
k j——接缝传荷系数
k p——轴载当量换算系数
k r——接缝传荷能力的应力折减系数
k s——粘结刚度系数
k t——温度疲劳应力系数
k u——层间结合系数
p——概率或频率
Tg——混凝土面层最大温度梯度
αc——混凝土线膨胀系数
αs——钢筋线膨胀系数
γr——可靠度系数
δi——轴-轮型系数
η——车辆轮迹横向分布系数
λc——混凝土温缩应力系数
λs t——钢筋温度应力系数
λb——裂缝宽度系数
μ——面层与基层之间的摩阻系数
ρ——配筋率
ρf——钢纤维体积率
φ——钢筋刚度贡献率

2．2．3 几何参数符号
A s——钢筋面积
bj ——裂缝缝隙宽度
d f ——钢纤维直径
d s——钢筋直径
h——结构层厚度
——钢纤维长度
——面层板长度
Ld——裂缝间距
2．2．4 材料性能和混凝土板抗力符号
D——面层的弯曲刚度
Dg——双层混凝土面层的总弯曲刚度
E——土基或基、垫导线材料回弹模量
Ec——水泥混凝土的弯拉弹性模量
Es——钢筋的弹性模量
Et——基层顶面当量回弹模量
fr ——混凝土弯拉强度
fr m——混凝土配合比设计强度
fs p ——混凝土劈裂强度
fs y ——钢筋屈服强度
ft ——混凝土抗拉强度
r——混凝土面层的相对刚度半径
3 设计依据
3．0．1 各级公路水泥混凝土路面结构的设计安全等级及相应的设计基准期、目标可靠指 标和目标可靠度，应符合表3 .0 .1的规定。各安全等级路面的材料性能和结构尺寸参数的变异水平等级，宜按表3 .0 1的建议选用。
表 3。0。1 可靠度设计标准
公路技术等级
高速公路
一级公路
二级公路
三、四级公路
安全等级
一级
二级
三级
四级
设计基准期（a）
30
30
20
20
目标可靠度（％）
95
90
85
80
目标可靠指标
1.64
1.28
1.04
0.84
变异水平等级
低
低～中
中
中～高
3．0．2 材料性能和结构尺寸参数的变异水平分为低、中和高三级。各变异水平等级主要 设计参数的变异系数变化范围，应符合表3 .0 .2的规定。
表3。0。2变异系数cv的变化范围
变异水平等级
低
中
高
水泥混凝土弯拉强度、弯拉弹性模量
cv ≤ 0.10
0.10 ＜ cv ≤ 0.15
0.15 ＜cv≤0.20
基层顶面当量回弹模量
cv ≤ 0.25
0.25 ＜ cv ≤ 0.35
0.35＜cv≤0.55
水泥混凝土面层厚度
cv ≤ 0.04
0.04 ＜ cv ≤ 0.06
0.06＜cv≤0.08
3．0．3 水泥混凝土路面结构设计以行车荷载和温度梯度综合作用产生的疲劳断裂作为 设计的极限状态，其表达式采用式（3 .0 .3）。
（3 .0 .3）
式中：
γ r——可靠度系数，依据所选目标可靠度及变异水平等级按表3 .0 3确定；
σp r——行车荷载疲劳应力（MPa），计算方法见附录B.1；
σt r——温度梯度疲劳应力（M Pa），计算方法见符录B.2；
fr——水泥混凝土弯拉强度标准值（MPa），见3. 0. 6条。
表 3。0。3 可靠度系数

变异水平等级
目标可靠度（％）
95
90
85
80
低
1.20～1.33
1.09～1.16
1.04～1.08
—
中
1.33～1.50
1.16～1.23
1.08～1.13
1.04～1.07
高
—
1.23～1.33
1.13～1.18
1.07～1.11
注：变异系数在表3 .0 .2所示的变化范围的下限时，可靠度系数取低值；上限时，取高值。
3．0．4 水泥混凝土路面结构设计以100KN的单轴-双轮组荷载作为标准轴载。不同轴- 轮型和轴载的作用次数，按式（3 .0 4-1）换算为标准轴载的作用次数。
（3.0.4-1）
(3.0.4-2 )
或 (3.0.4-3 )
或 (3.0.4-4 )
式中：
Ns——100KN的单轴-双轮组标准轴载的作用次数；
Pi——单轴-单轮、单轴-双轮组、双轴-双轮组或三轴-双轮组轴型级轴载的总重（KN）；
——轴型和轴载级位数；
——各类轴型级轴载的作用次数；
——轴-轮型系数，单轴-双轮组时，=1；单轴-单轮时，按式（3.0.4-2）计算；双 轴-双轮组时，按式（3.0.4-3）计算；三轴-双轮组时，按式(3.0.4-4)计算。
3．0．5 水泥混凝土路面所承受的轴载作用，按设计基准期内设计车道所承受的标准轴载 累计作用次数分为4级，分级范围如表3.0.5。
表 3。0。5 交通分级
交通等级
特重
重
中等
轻
设计车道标准轴载累计作用次数Ne（104）
＞2000
100～2000
3～100
＜3
注：交通调查和分析及Ne计算，参照本规范附录A。
3．0．6 水泥混凝土的强度以28d龄期的弯拉强度控制。当混凝土浇筑后90d内不开放 交通时，可采用90d龄期的弯拉强度。各交通等级要求的混凝土弯拉强度标准值不得低于表3。0。6的规定。
表3。0。6 混凝土弯拉强度标准值
交通等级
特重
重
中等
轻
水泥混凝土的弯拉强度标准值（MPa）
5.0
5.0
4.5
4.0
钢纤维混凝土的弯拉强度标准值（MPa）
6.0
6.0
5.5
5.0
3．0．7 在季节性冰冻地区，路面的总厚度不应小于表3.0.7规定的最小防冻厚度。
表3.0.7 水泥混凝土路面最小防冻厚度（m）
路基干湿
类型
路基土质
当地最大冰冻深度（m）
0.50～1.00
1.01～1.50
1.51～2.00
＞2.00
中湿路基
低、中、高液限粘土
0.30～0.50
0.40～0.60
0.50～0.70
0.60～0.95
粉土，粉质低、中液限粘土
0.40～0.60
0.50～0.70
0.60～0.85
0.70～1.10
潮湿路基
低、中、高液限粘土
0.40～0.60
0.50～0.70
0.60～0.90
0.75～1.20
粉土，粉质低、中液限粘土
0.45～0.70
0.55～0.80
0.70～1.00
0.80～1.30
注：①冻深小或填方路段，或者基、垫层为隔温性能良好的材料，可采用低值；冻深大或 挖方及地下水位高的路段，或者基、垫层为隔温性能较差的材料，应采用高值；
②冻深小于0.50m的地区,一般不考虑结构层防冻厚度。
3．0．8 水泥混凝土面层的最大温度梯度标准值Tg ，可按照公路所在地的公路自然区划
按表3.0.8 选用。
表3.0.8 最大温度梯度标准值Tg
公路自然区划
Ⅱ、Ⅴ
Ⅲ
Ⅳ、Ⅵ
Ⅶ
最大温度梯度(℃/m)
88～83
90～95
86～92
93～98
注：海拔高时，取高值；湿度大时，取低值。

4 结构组合设计
4．1 路基
4．1．1 路基应稳定、密实、均质，对路面结构提供均匀的支承。
4．1．2 高液限粘土及含有机质细粒土，不能用做高速公路和一级公路的路床填料或二级 和二级以下公路和上路床填料；高液限粉土及塑性指数大于16或膨胀率大于 3％的低液限粘土，不能用做高速公路和一级公路的上路床填料。因条件限制而必须采用上述土做填料时，应掺加石灰或水泥等结合料改善。
4．1．3 地下水位高时，宜提高路堤设计标高。在设计标高受限制，未能达到中湿状态的路基临界高度时，应选用粗粒土或低剂量石灰或水泥稳定细粒土做路床或上路床填料；未能达到潮湿状态的路基临界高度时，除采用上述填料措施外，还应采取在边沟下设置排水渗沟等降低地下水位的措施。
4．1．4 路基压实度应符合《公路路基设计规范》（JTJ013）的要求。多雨潮湿地区，对于高液限土及塑性指数大于16或膨胀率大于3％的低液限粘土，宜采用由轻型压实标准确定的压实度，并在含水量略大于其最佳含水量时压实。
4．1．5 岩石或填石路床顶面应铺设整平层。整平层可采用未筛分碎石和石屑或低剂量水泥稳定粒料，其厚度视路床顶面不平整程度而定，一般为100～500mm。
4． 2 垫层
4．2．1遇有下述情况时，需在层基下设置垫层：
——季节性冰冻地区，路面总厚度小于最小防冻厚度要求（表3.0.7）时，其差值应以垫层厚度补足；
——水文地质条件不良的土质路堑，路床土湿度较大时，宜设置排水垫层；
——路基可能产生不均匀沉降或不均匀变形时，可加设半刚性垫层。
4．2．2 垫层的宽度应与路基同宽，其最小厚度为150mm。
4．2．3 防冻垫层和排水垫层宜采用砂、砂砾等颗粒材料。半刚性垫层可采用低剂量无机结合料稳定粒料或土。
4．3 基层
4．3．1 基层应具有足够的抗冲刷能力和一定的刚度。
4．3．2 基层类型宜依照交通等级按表4.3.2选用。混凝土预制块面层应采用水泥稳定粒 料基层。
表 4.3.2 适宜各交通等级的基层类型
交通等级
基层类型
特重交通
贫混凝土、碾压混凝土或沥青混凝土基层
重交通
水泥稳定粒料或沥青稳定碎石基层
中等或轻交通
水泥稳定粒料、石灰粉煤灰稳定粒料或级配粒料基层

4．3．3 湿润和多雨地区，路基为低透水性细粒土的高速公路和一级公路或者承受特重或 重交通的二级公路，宜采用排水基层。排水基层可选用多孔隙的开级配水泥稳定碎石、沥青稳定碎石或碎石，其孔隙率约为20％。
4．3．4 基层的宽度应比混凝土面层每侧至少宽出300mm（采用小型机具施工时）或 500mm（轨模式摊铺机施工时）或650mm（滑模式摊铺机施工时）。路肩采用混凝土面层，其厚度与行车道面层相同时，基层宽度宜与路基同宽。级配粒料基层的宽度也宜与路基同宽。
4．3．5 各类基层厚度和适宜范围见表4.3.5。
4．3．6 碾压混凝土基层应设置与混凝土面层相对应的接缝。贫混凝土基层在其弯拉强度超过1.8MPa时，应设置与混凝土面层相对应的横向缩缝；一次摊铺宽度大于7.5m时，应设置纵向缩缝。
4．3．7 基层下未设垫层，上路床为细粒土、粘土质砂或级配不良砂（承受特重或重交通时），或者为细粒土（承受中等交通时），应在基层下设置底基层。底基层可采用级配粒料、水泥稳定粒料或石灰粉煤灰稳定粒料，厚度一般为200mm。
表 4.3.5 各类基层厚度的适宜范围
基层类型
厚度适宜的范围（mm）
贫混凝土或碾压混凝土基层
120～200
水泥或石灰粉煤灰稳定粒料基层
150～250
沥青混凝土基层
40～60
沥青稳定碎石基层
80～100
级配粒料基层
150～200
多孔隙水泥稳定碎石排水基层
100～140
沥青稳定碎石排水基层
80～100

4．3．8排水基层下应设置由水泥稳定粒料或者密级配粒料组成的不透水底基层，厚度一般为200mm。底基层顶面宜铺设沥青封层或防水土工织物。
4．4 面层
4．4．1 水泥混凝土面层应具有足够的强度、耐久性，表面抗滑、耐磨、平整。
4．4．2 面层一般采用设接缝的普通混凝土；面层板的平面尺寸较大或形状不规则，路面结构下埋有地下设施，高填方、软土地基、填挖交界段的路基等有可能产生不均匀沉降时，应采用设置接缝的钢筋混凝土面层。其他面层类型可根据适用条件按表4.4.2选用。
表 4.4.2其他面层类型选择
面层类型
适用条件
连续配筋混凝土面层
高速公路
沥青上面层与连续配筋混凝土或横缝设传力杆的普通混凝土下面层组成的复合式路面
特重交通的高速公路
碾压混凝土面层
二级及二级以下公路、服务区停车场
钢纤维混凝土面层
标高受限制路段、收费站、混凝土加铺层和桥面铺装
矩形或异形混凝土预制块面层
服务区停车场、二级及二级以下公路桥头引道沉降未稳定段

4．4．3 普通混凝土、钢筋混凝土、碾压混凝土或钢纤维混凝土面层板一般采用矩形。其纵向和横向接缝应垂直相交，纵缝两侧的横缝不得相互错位。
4．4．4 纵向接缝的间距按路面宽度在3.0～4.5m范围内确定。碾压混凝土、钢纤维混凝土面层在全幅摊铺时，可不设纵向缩缝。
4．4．5 横向接缝的间距按面层类型和厚度选定：
——普通混凝土面层一般为4～6m，面层板的长宽不宜超过1.30，平面尺寸不宜大于25m2；
——碾压混凝土或钢纤维混凝土面层一般为6～10m；
——钢筋混凝土面层一般为6～15m。
4．4．6 普通混凝土、钢筋混凝土、碾压混凝土或配筋混凝土面层所需的厚度，可参照表4.4.6所示参考范围并按4.4.9条规定计算确定。
表 4.4.6 水泥混凝土面层厚度的参考范围
交通等级
特重
重
公路等级
高速
一级
二级
高速
一级
二级
变异水平等级
低
中
低
中
低
中
低
中
面层厚度（mm）
≥260
≥250
≥240
270～240
260～230
250～220

交通等级
中等
轻
公路等级
二级
三、四级
三、四级
三、四级
变异水平等级
高
中
高
中
高
中
面层厚度（mm）
240～210
230～200
220～200
≤230
≤220
4．4．7 钢纤维混凝土面层的厚度按钢纤维掺量确定，钢纤维体积率为0.6％～1.0％时，其厚度为普通混凝土面层厚度的0.65～0.75倍。特重或重交通时，其最小厚度为160mm；中等或轻交通时，其最小厚度为140mm。
4．4．8 复合式路面沥青上面层的厚度一般为25～80mm。
4．4．9 除混凝土预制块面层外，各种混凝土面层的计算厚度应满足式（3.0.3）的要求。荷载疲劳应力和温度疲劳应力分别按附录B.1和B.2计算。面层设计厚度依计算厚度按10mm向上取整。

采用碾压混凝土或贫混凝土做基层时，宜将基层与混凝土面层视作分离式双层板 进行应力分析。上、下层板在临界荷位处的荷载疲劳应力和温度疲劳应力分别按 附录C.1和C.2计算。上、下层板的计算厚度应分别满足式（3.0.3）的要求。
具有沥青上面层的水泥混凝土板，在临界荷位处的荷载疲劳应力和温度疲劳应 力分别按附录D.1和D.2计算。混凝土板的计算厚度，应满足式（3.0.3）的要求。
4．4．10 路面表面构造应采用刻槽、压槽、拉槽或拉毛等方法制作。构造深度在使用初 期应满足表4.4.10的要求。
表 4.4.10 各级公路水泥混凝土面层的表面构造深度（mm）要求
公路等级
高速公路、一级公路
二、三、四级公路
一般路段
0.70～1.10
0.50～0.90
特殊路段
0.80～1.20
0.60～1.00
注：①特殊路段——对于高速公路和一级公路系指立交、平交或变速车道等处， 对于其他等级公路系指急弯、陡坡、交叉口或集镇附近；
②年降雨量600mm以下的地区，表列数值可适当降低。
4．4．11混凝土预制块可采用异形块或矩形块。预制块的长度为200～250mm，宽度为100～125mm，长宽比通常为2∶1。预制块厚度为100～120mm。预制块下稳平层的厚度为30～50mm。
4．5 路肩
4．5．1 路肩铺面结构应具有一定的承载能力，其结构层组合和材料选用应与行车道路 面相协调，并保证进入路面结构中的水的排除。
4．5．2 路肩铺面可选用水泥混凝土面层或沥青面层。
4．5．3 路肩水泥混凝土面层的厚度通常采用与行车道面层等厚，其基层宜与行车道基层相同。选用薄面层时，其厚度不宜小于150mm，基层应采用开级配粒料。
4．5．4 路肩沥青面层宜选用密实型沥青混合料。其基层可选用无机结合料稳定粒料或级 配粒料。行车道路面结构不设内部排水设施时，沥青面层和不透水基层的总厚度不宜超过行车道面层的厚度，基层下应选用透水性粒料填筑。
4．6 路面排水
4．6．1 行车道路面应设置双向或单向横坡，坡度为1％～2％。路肩铺面的横向坡度值宜比行车道路面的横坡值大1％～2％。
4．6．2 行车道路面结构设置排水基层或垫层时，应在排水基层或垫外侧边缘设置纵向集水沟和带孔集水管，并间隔50~100m设置横向排水管。
4．6．3 排水基层的纵向边缘集水沟，路肩采用水泥混凝土面层时，可设在路肩下或路肩外侧边缘内；路肩采用沥青面层时，可设在路肩内侧边缘内。排水垫层的纵向边缘集水沟设在路床边缘。
4．6．4 带孔集水管和孔径通常采用100~150mm。集水沟的宽度通常采用300mm。集水沟的深度应能保证集水管管顶低于排水层底面，并有足够厚度和回填料使集水管不被施工机械压裂。沟内回填料宜采用与排水基层或垫层相同的透水性材料，或者不含细料的碎石或砾石粒料。回填料与沟壁间应铺设无纺反滤织物。横向排水管不带孔，其管径与集水管相同。
4．6．5 集水沟和集水管的纵坡宜与路线纵坡相同，但不得小于0.25%。横向排水管的坡度不宜小于5%。
4．6．6 横向排水管出口端应设端墙。端头用镀锌铁丝网或格栅罩住，出水口应进行冲刷防护。在横向排水管上方的路肩边缘处应设置标志，标明出水口位置。
5 接缝设计
5．1 纵向接缝
5．1．1 纵
