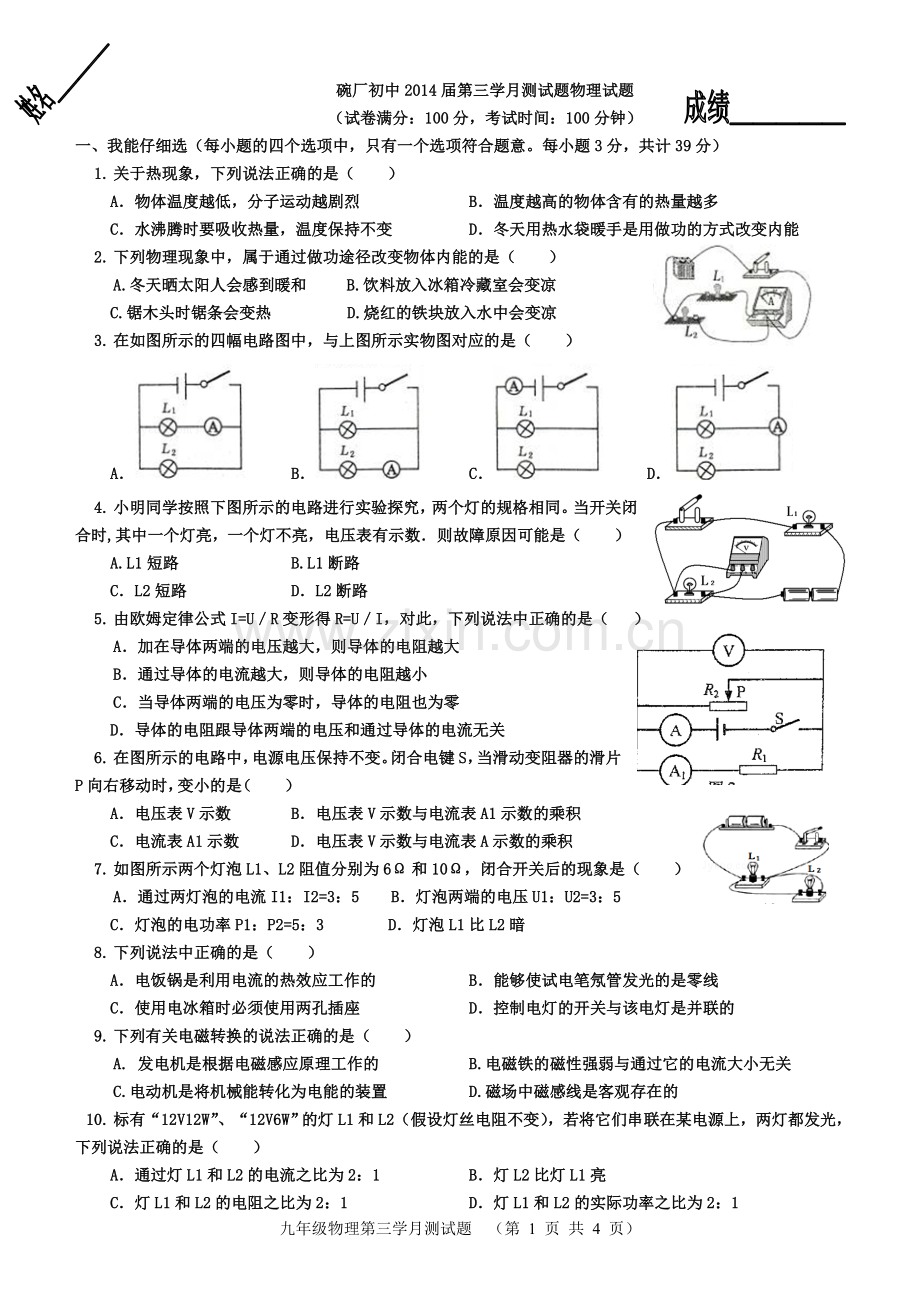

碗厂初中2014届第三学月测试题物理试题
（试卷满分：100分，考试时间：100分钟）
一、我能仔细选（每小题的四个选项中，只有一个选项符合题意。每小题3分，共计39分）
1. 关于热现象，下列说法正确的是（　　）
A．物体温度越低，分子运动越剧烈 B．温度越高的物体含有的热量越多
C．水沸腾时要吸收热量，温度保持不变 D．冬天用热水袋暖手是用做功的方式改变内能
2. 下列物理现象中，属于通过做功途径改变物体内能的是（　　）
A.冬天晒太阳人会感到暖和 B.饮料放入冰箱冷藏室会变凉
C.锯木头时锯条会变热 D.烧红的铁块放入水中会变凉
3. 在如图所示的四幅电路图中，与上图所示实物图对应的是（　　）
A． B． C． D．
4. 小明同学按照下图所示的电路进行实验探究，两个灯的规格相同。当开关闭合时,其中一个灯亮，一个灯不亮，电压表有示数．则故障原因可能是（　　）
A.L1短路 B.L1断路
C．L2短路 D．L2断路
5. 由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是（　　）
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．当导体两端的电压为零时，导体的电阻也为零
D．导体的电阻跟导体两端的电压和通过导体的电流无关
6. 在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（　　）
A．电压表V示数 B．电压表V示数与电流表A1示数的乘积
C．电流表A1示数 D．电压表V示数与电流表A示数的乘积
7. 如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（　　）
A．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5
C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗
8. 下列说法中正确的是（　　）
A．电饭锅是利用电流的热效应工作的 B．能够使试电笔氖管发光的是零线
C．使用电冰箱时必须使用两孔插座 D．控制电灯的开关与该电灯是并联的
9. 下列有关电磁转换的说法正确的是（　　）
A. 发电机是根据电磁感应原理工作的 B.电磁铁的磁性强弱与通过它的电流大小无关
C.电动机是将机械能转化为电能的装置 D.磁场中磁感线是客观存在的
10. 标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（　　）
A．通过灯L1和L2的电流之比为2：1 B．灯L2比灯L1亮
C．灯L1和L2的电阻之比为2：1 D．灯L1和L2的实际功率之比为2：1
11. 下列实验中没有采用控制变量法的是（　　）
A．探究影响电阻大小的因素 B．探究串联电路中的电流特点
C．探究影响电流做功多少的因素 D．探究电流跟电压和电阻的关系
12. 甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（　　）
A.甲的电阻值小于乙的电阻值
B.通过甲、乙两个电阻的电流之比是2:1
C.甲、乙两个电阻两端电压之比是2:1
D.甲、乙两个电阻的电功率之比是1:4
13. 发电机是把机械能转化为电能的装置。下列能作为发电机设计原理的装置是（　　）
二、我会认真填（请把答案直接填在题中横线上。每空2分，共计22分）
14. 某汽车的散热器用水作冷却剂。已知水的比热容为4.2×103J/（kg•℃），散热器中水的质量为5kg，水的温度升高10℃时吸收的热量是＿＿＿＿＿＿＿＿J．
15. 二极管由＿＿＿＿＿材料制成的。磁悬浮列车通常采用同名磁极互相＿＿＿＿＿的作用使列车悬浮起来。
16. 导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、＿＿＿＿＿＿＿＿和横截面积。
17. 如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示，根据图像的信息可知：＿＿＿＿＿＿＿＿（选填“甲”或“乙”）是电压表V2示数变化的图像，电源电压为＿＿＿＿＿＿＿＿V，电阻R1的阻值为＿＿＿＿＿＿＿＿Ω。
18. 小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电＿＿＿＿＿＿＿＿度，他只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为＿＿＿＿＿＿＿＿W.
19. 电动机是利用通电线圈在＿＿＿＿＿＿＿＿里受力而转动的原理制成的．电动机转动方向跟电流方向有关，还跟＿＿＿＿＿＿方向有关。
三、我会认真画（每小题2分，共计6分）
20. 请在图中标出开关S闭合后通电螺丝管的“N”极。
21. 如图所示，请用笔画线代替导线将实物图补充完整．要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端移动后，通电螺线管的磁性减弱；③原有导线不得更改．
22. 请用笔画线代替导线，将图13中的电灯、开关和插座接入家庭电路中。
四、我能细心算（每小题6分，共计12分）
23. 小莉在实践活动中设计的模拟调光灯电路，如图所示。她选用的电源电压恒为12V，小灯泡上标有“6V 6W”、滑动变阻器上标有“20Ω 2A”字样。若不考虑灯泡温度对电阻的影响，闭合开关s后，问： (1)小灯泡正常发光时的电阻是多少? (2)当滑动变阻器的滑片P在中点时，电压表的示数以及电路消耗的总功率是多少?(3)当滑动变阻器的滑片P移到a端时，会出现的情况是什么?

产品型号 EL—8952
额定功率 220V
频 率 50HZ
额定功率 1000W
容 量 1.0L
24. 右表是小明家电热水壶的铭牌。求：（1）电热水壶的电阻。（2）将1Kg水从20℃加热到100℃，水吸收的热量。（3）要放出这些热量，电热水壶正常工作的时间[不计热量损失]

五、我能做实验（每空1分，共21分）
25. 在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω．（8分）（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉．（2）小宇同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为＿＿＿＿＿＿V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向＿＿＿＿＿＿（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（3）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图象，根据图象信息，可计算出小灯泡的额定功率是＿＿＿＿＿＿W，还可以得出：小灯泡的实际功率随实际电压的增大而＿＿＿＿＿＿（选填“增大”、“减小”或“不变”）．
（4）小叶同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出她在实验中两个操作不当之处是：①＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；②＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．

26. 为了探究“电磁铁的磁性强弱与哪些因素”有关，做了以下几次实验，实验现象如图所示．根据图示现象回答下列问题：（4分）

（1）通过观察图甲中A与B两个电磁铁，当通过线圈的电流相同时、有无铁芯相同时，电磁铁线圈的匝数越多，它的磁性就越＿＿＿＿＿＿．（2）通过观察图甲中B与C两个电磁铁，当通过线圈的电流相同时、线圈的匝数相同时，＿＿＿＿＿＿铁芯的电磁铁，它的磁性就越强．（选填“有”或“无”）（3）通过观察图乙与图丙，当线圈的匝数相同、有无铁芯相同时，电磁铁的电流越＿＿＿＿＿＿，它的磁性就越强．（4）结论：影响电磁铁磁性强弱的因素有＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
27. 在“测定导体电阻”的实验中，电源使用二节新干电池，被测电阻的阻值约为5 欧，滑动变阻器的规格是“10Ω 1.5A ”。（4分）(1)图甲是没有连接完整的实验电路，请你用笔画线代替导线，将电路连接完整;
(2)某次实验中，电压表的示数如图乙所示，读数为＿＿＿＿＿＿伏；
(3)电路连接正确，实验数据记录如右下表所示，其中一组数据有拼凑的嫌疑，请指出并说明判断依据＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿（2分）
实验序号
1
2
3
4
电压/伏
0.6
1.2
1.8
2.4
电流/安
0.12
0.24
0.36
0.48

28. 在探究“电流与电阻的关系”的过程中．（5分）
（1）连接电路时，开关应处于＿＿＿＿＿＿（选填“断开”或“闭合”）状态．
（2）小明按图甲联好电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是＿＿＿＿＿＿（只填序号）A．电流表断路 B．R断路 C．R短路
（3）排除故障后，小明将5Ω的电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，电流表示数（如图乙所示）为＿＿＿＿＿＿A．
（4）小明再分别换接10Ω、15Ω的电阻，重复实验，得到表一中另两组数据．分析表一数据，可得出结论；保持电压不变时，导体中的电流跟导体的电阻成＿＿＿＿＿＿比．
（5）小丽在做此实验时，每次只更换电阻，测得相应的电流值，如表二所示，根据表中数据，她无法得到与小明相同的结论，其原因是＿＿＿＿＿＿．
表一
电阻R/Ω
5
10
15
电流I/A

0.15
0.10
表二
电阻R/Ω
5
10
15
电流I/A
0.3
0.2
0.15

九年级物理第三学月测试题 （第 4 页 共 4 页）
