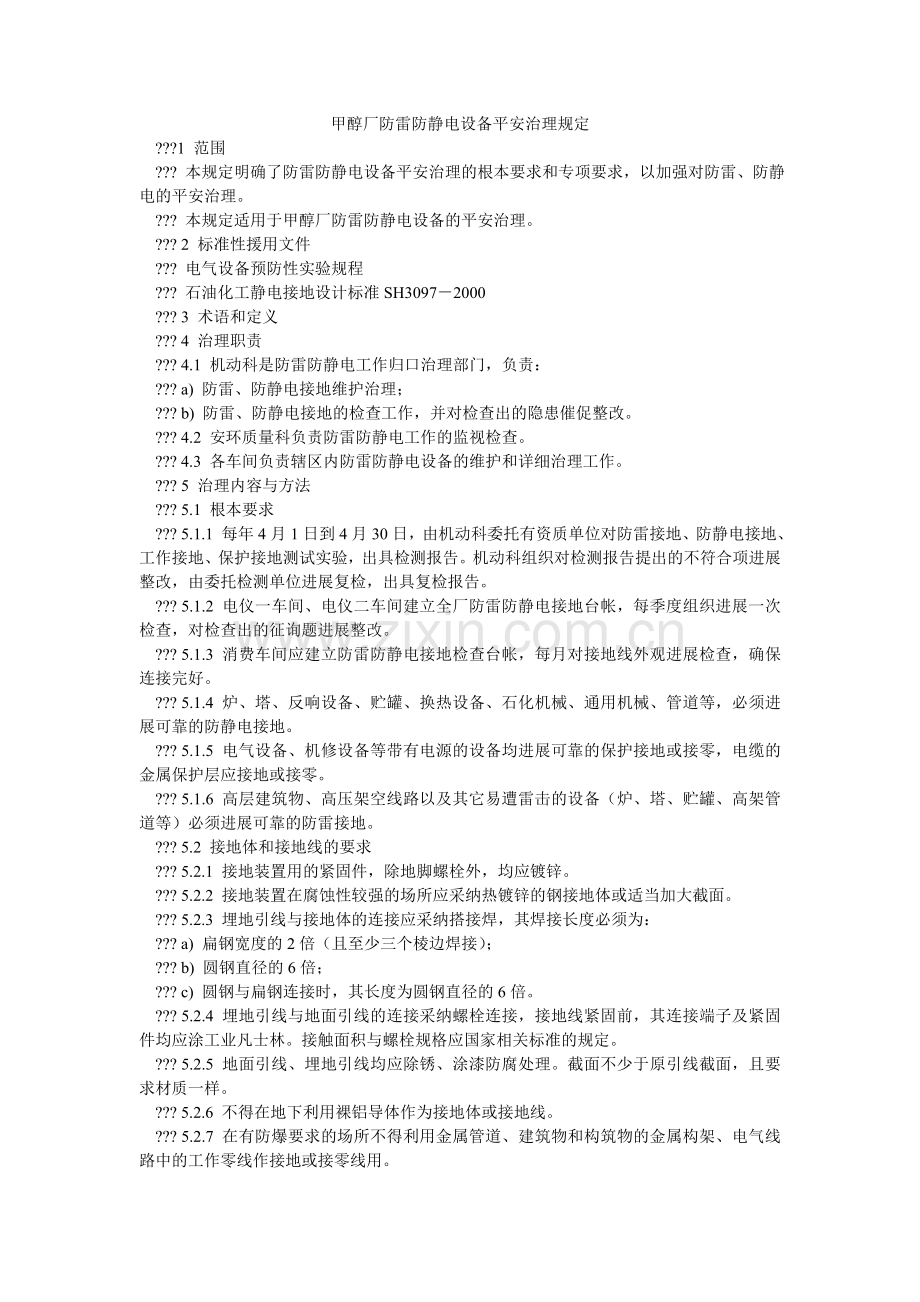

甲醇厂防雷防静电设施安全管理规定.doc

甲醇厂防雷防静电设备平安治理规定?1 范围? 本规定明确了防雷防静电设备平安治理的根本要求和专项要求，以加强对防雷、防静电的平安治理。? 本规定适用于甲醇厂防雷防静电设备的平安治理。? 2 标准性援用文件? 电气设备预防性实验规程? 石油化工静电接地设计标准SH30972000? 3 术语和定义? 4 治理职责? 4.1 机动科是防雷防静电工作归口治理部门，负责：? a) 防雷、防静电接地维护治理；? b) 防雷、防静电接地的检查工作，并对检查出的隐患催促整改。? 4.2 安环质量科负责防雷防静电工作的监视检查。? 4.3 各车间负责辖区内防雷防静电设备的维护和详细治理工作。? 5 治理内容与方法? 5.1 根本要求? 5.1.1 每年4月1日到4月30日，由机动科委托有资质单位对防雷接地、防静电接地、工作接地、保护接地测试实验，出具检测报告。机动科组织对检测报告提出的不符合项进展整改，由委托检测单位进展复检，出具复检报告。? 5.1.2 电仪一车间、电仪二车间建立全厂防雷防静电接地台帐，每季度组织进展一次检查，对检查出的征询题进展整改。? 5.1.3 消费车间应建立防雷防静电接地检查台帐，每月对接地线外观进展检查，确保连接完好。? 5.1.4 炉、塔、反响设备、贮罐、换热设备、石化机械、通用机械、管道等，必须进展可靠的防静电接地。? 5.1.5 电气设备、机修设备等带有电源的设备均进展可靠的保护接地或接零，电缆的金属保护层应接地或接零。? 5.1.6 高层建筑物、高压架空线路以及其它易遭雷击的设备（炉、塔、贮罐、高架管道等）必须进展可靠的防雷接地。? 5.2 接地体和接地线的要求? 5.2.1 接地装置用的紧固件，除地脚螺栓外，均应镀锌。? 5.2.2 接地装置在腐蚀性较强的场所应采纳热镀锌的钢接地体或适当加大截面。? 5.2.3 埋地引线与接地体的连接应采纳搭接焊，其焊接长度必须为：? a) 扁钢宽度的2倍（且至少三个棱边焊接）；? b) 圆钢直径的6倍；? c) 圆钢与扁钢连接时，其长度为圆钢直径的6倍。? 5.2.4 埋地引线与地面引线的连接采纳螺栓连接，接地线紧固前，其连接端子及紧固件均应涂工业凡士林。接触面积与螺栓规格应国家相关标准的规定。? 5.2.5 地面引线、埋地引线均应除锈、涂漆防腐处理。截面不少于原引线截面，且要求材质一样。? 5.2.6 不得在地下利用裸铝导体作为接地体或接地线。? 5.2.7 在有防爆要求的场所不得利用金属管道、建筑物和构筑物的金属构架、电气线路中的工作零线作接地或接零线用。? 5.2.8 接地体顶面埋设深度不应小于0.6米。角钢及钢管接地体应垂直配置。? 5.2.9 为减少相邻接地体的屏蔽作用，垂直截了当地体的间距不宜小于其长度的两倍，水平接地体的间距不宜小于5米。? 5.2.10 接地体与建筑物地下部分的间隔不宜小于1.5米。? 5.2.11 爆炸危险场所及明敷接地线的安装应符合有关标准的要求。? 5.2.12 接地干线至少应在不同的两点与接地网连接。自然接地体至少应在不同的两点与接地线干线连接。? 5.3 防静电接地要求? 5.3.1 防静电接地装置的接地电阻值不得大于4欧姆。? 5.3.2 防静电接地装置可与防感应雷和电气设备的接地装置共同设置。
