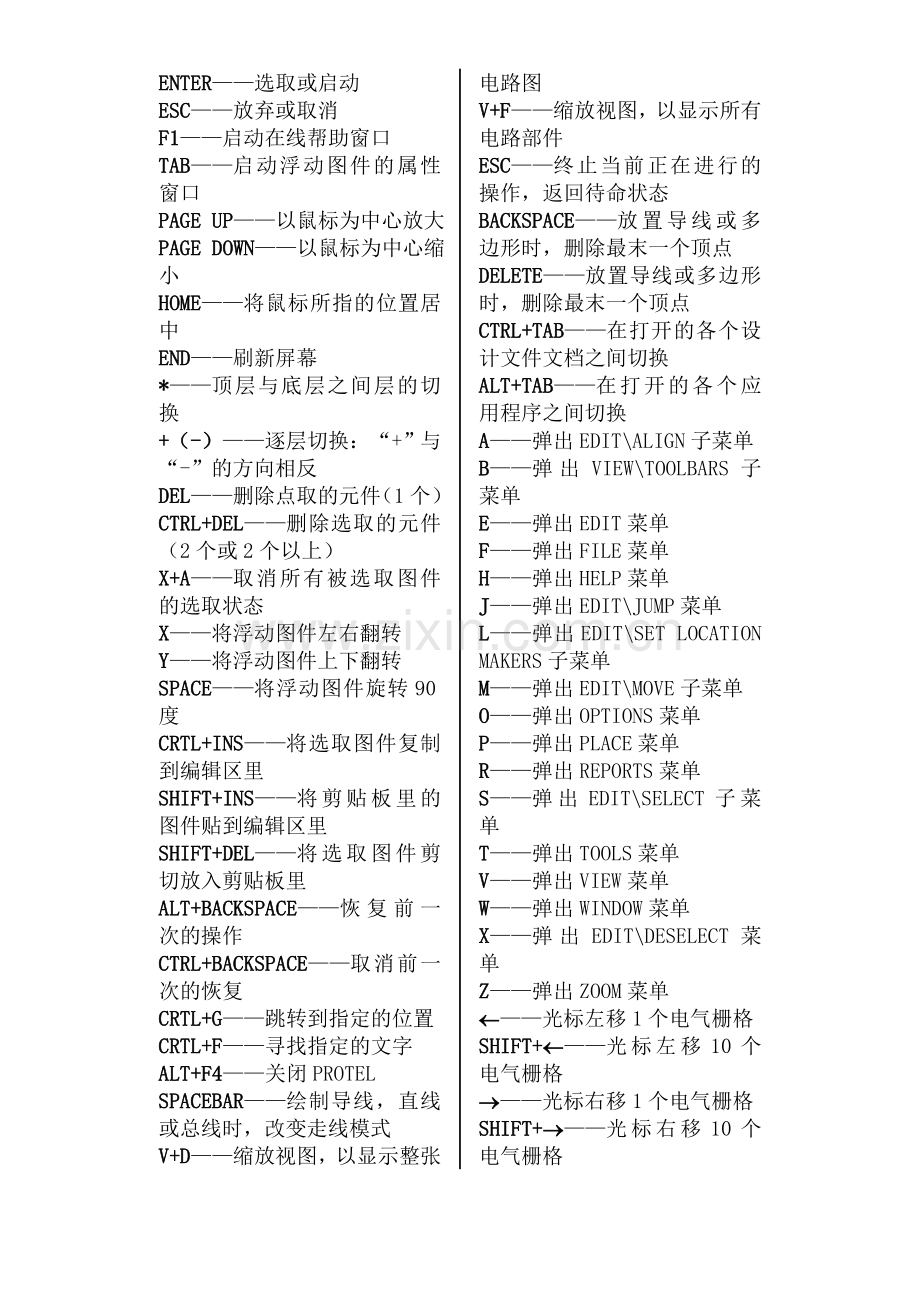

附 录——Protel99的快捷键.doc

ENTER——选取或启动
ESC——放弃或取消
F1——启动在线帮助窗口
TAB——启动浮动图件的属性窗口
PAGE UP——以鼠标为中心放大
PAGE DOWN——以鼠标为中心缩小
HOME——将鼠标所指的位置居中
END——刷新屏幕
*——顶层与底层之间层的切换
+（-）——逐层切换：“+”与“-”的方向相反
DEL——删除点取的元件（1个）
CTRL+DEL——删除选取的元件（2个或2个以上）
X+A——取消所有被选取图件的选取状态
X——将浮动图件左右翻转
Y——将浮动图件上下翻转
SPACE——将浮动图件旋转90度
CRTL+INS——将选取图件复制到编辑区里
SHIFT+INS——将剪贴板里的图件贴到编辑区里
SHIFT+DEL——将选取图件剪切放入剪贴板里
ALT+BACKSPACE——恢复前一次的操作
CTRL+BACKSPACE——取消前一次的恢复
CRTL+G——跳转到指定的位置
CRTL+F——寻找指定的文字
ALT+F4——关闭PROTEL
SPACEBAR——绘制导线，直线或总线时，改变走线模式
V+D——缩放视图，以显示整张电路图
V+F——缩放视图，以显示所有电路部件
ESC——终止当前正在进行的操作，返回待命状态
BACKSPACE——放置导线或多边形时，删除最末一个顶点
DELETE——放置导线或多边形时，删除最末一个顶点
CTRL+TAB——在打开的各个设计文件文档之间切换
ALT+TAB——在打开的各个应用程序之间切换
A——弹出EDIT\ALIGN子菜单
B——弹出VIEW\TOOLBARS子菜单
E——弹出EDIT菜单
F——弹出FILE菜单
H——弹出HELP菜单
J——弹出EDIT\JUMP菜单
L——弹出EDIT\SET LOCATION MAKERS子菜单
M——弹出EDIT\MOVE子菜单
O——弹出OPTIONS菜单
P——弹出PLACE菜单
R——弹出REPORTS菜单
S——弹出EDIT\SELECT子菜单
T——弹出TOOLS菜单
V——弹出VIEW菜单
W——弹出WINDOW菜单
X——弹出EDIT\DESELECT菜单
Z——弹出ZOOM菜单
¬——光标左移1个电气栅格
SHIFT+¬——光标左移10个电气栅格
®——光标右移1个电气栅格
SHIFT+®——光标右移10个电气栅格
­——光标上移1个电气栅格
SHIFT+­——光标上移10个电气栅格
¯——光标下移1个电气栅格
SHIFT+¯——光标下移10个电气栅格
CTRL+1——以零件原来的尺寸的大小显示图纸
CTRL+2——以零件原来的尺寸的200%显示图纸
CTRL+4——以零件原来的尺寸的400%显示图纸
CTRL+5——以零件原来的尺寸的50%显示图纸
CTRL+F——查找指定字符
CTRL+G——查找替换字符
CTRL+B——将选定对象以下边缘为基准，底部对齐
CTRL+T——将选定对象以上边缘为基准，顶部对齐
CTRL+L——将选定对象以左边缘为基准，靠左对齐
CTRL+R——将选定对象以右边缘为基准，靠右对齐
CTRL+H——将选定对象以左右边缘的中心线为基准，水平居中排列
CTRL+V——将选定对象以上下边缘的中心线为基准，垂直居中排列
CTRL+SHIFT+H——将选定对象在左右边缘之间，水平均布
CTRL+SHIFT+V——将选定对象在上下边缘之间，垂直均布
F3——查找下一个匹配字符
SHIFT+F4——将打开的所有文档窗口平铺显示
SHIFT+F5——将打开的所有文档窗口层叠显示
SHIFT+左键单击——选定单个对象
CRTL+左键单击，再释放CRTL——拖动单个对象
SHIFT+CTRL+左键单击——移动单个对象
按CTRL后移动或拖动——移动对象时，不受电器格点限制
按ALT后移动或拖动——移动对象时，保持垂直方向
按SHIFT+ALT后移动或拖动——移动对象时，保持水平方向
Q——MM（毫米）与MIL（密尔）的单位切换
IM—— 测量两点间的距离
EX——编辑X ，X为编辑目标，代号如下：(A)=圆弧；(C)=元件；(F)=填充；(P)=焊盘；(N)=网络；(S)=字符；(T)=导线；(V)=过孔；(I)=连接线；(G)=填充多边形。例如要编辑元件时按E C，鼠标指针出现“十”字，单击要编辑的元件即可进行编辑。
PX——放置 X，X为放置目标，代号同上。
MX——移动X，X为移动目标，(A)、(C)、(F)、(P)、(S)、(T)、(V)、(G)同上，另外( I )=翻转选择部份；(O)旋转选择部份；(M)=移动选择部份；(R) =重新布线。
SX——选择 X，X为选择的内容，代号如下：(I)=内部区域；(O)=外部区域；(A)=全部；(L)=层上全部；(K)=锁定部分；(N)=物理网络；(C)=物理连接线；(H)=指定孔径的焊盘；(G)=网格外的焊盘。例如要选择全部时按S A，所有图形发亮表示已被选中，可对选中的文件进行复制、清除、移动等操作
