发动机构造与维修试卷a10.doc

一、 名词解释（共6小题，每题4分，总计24分）

1. 工作循环是指
2. 上止点是指
3. 压缩比是指
4. 发动机排量是指
5. 空燃比是指
6. 充气效率是指

二、 填空题（共15空，每空1分，总计15分）

1、BJ492Q发动机的总体构造由 和 两大机构， 、 、 、
、 五大系统组成。
2、丰田6E5A汽油机完成一个工作循环，曲轴转 圈，当转速为每分钟3000转时，该汽油机每秒做功 次。
3、活塞连杆组由 、 、
等零部件件组成。
4、EQ6100表示东风汽车工业公司生产的四缸， 四冲程，直列 缸径为 mm水冷发动机
5、某发动机因故造成连杆弯曲而变短，因此该缸的压缩比 。

二、选择题（本大题共7小题，每小题2分，总计14分）

1、四冲程柴油发动机在进行进气冲程时，进入气缸的是 。
A、 纯空气
B、 氧气
C、 可燃混合气
D、 纯燃料
2、当发动机发出最大功率时，此时发动机转矩 ，燃油消耗率 。
A、最大，最低
B、最小，最高
C、最大，最高
D、小于最大转矩，大于最低油耗
3、活塞的最大磨损部位一般是 。
A、头部
B、裙部
C、顶部
D、环槽
4、为了减轻磨损，通常对 进行镀铬。
A、第一道环
B、所有气环
C、油环
D、气环和油环

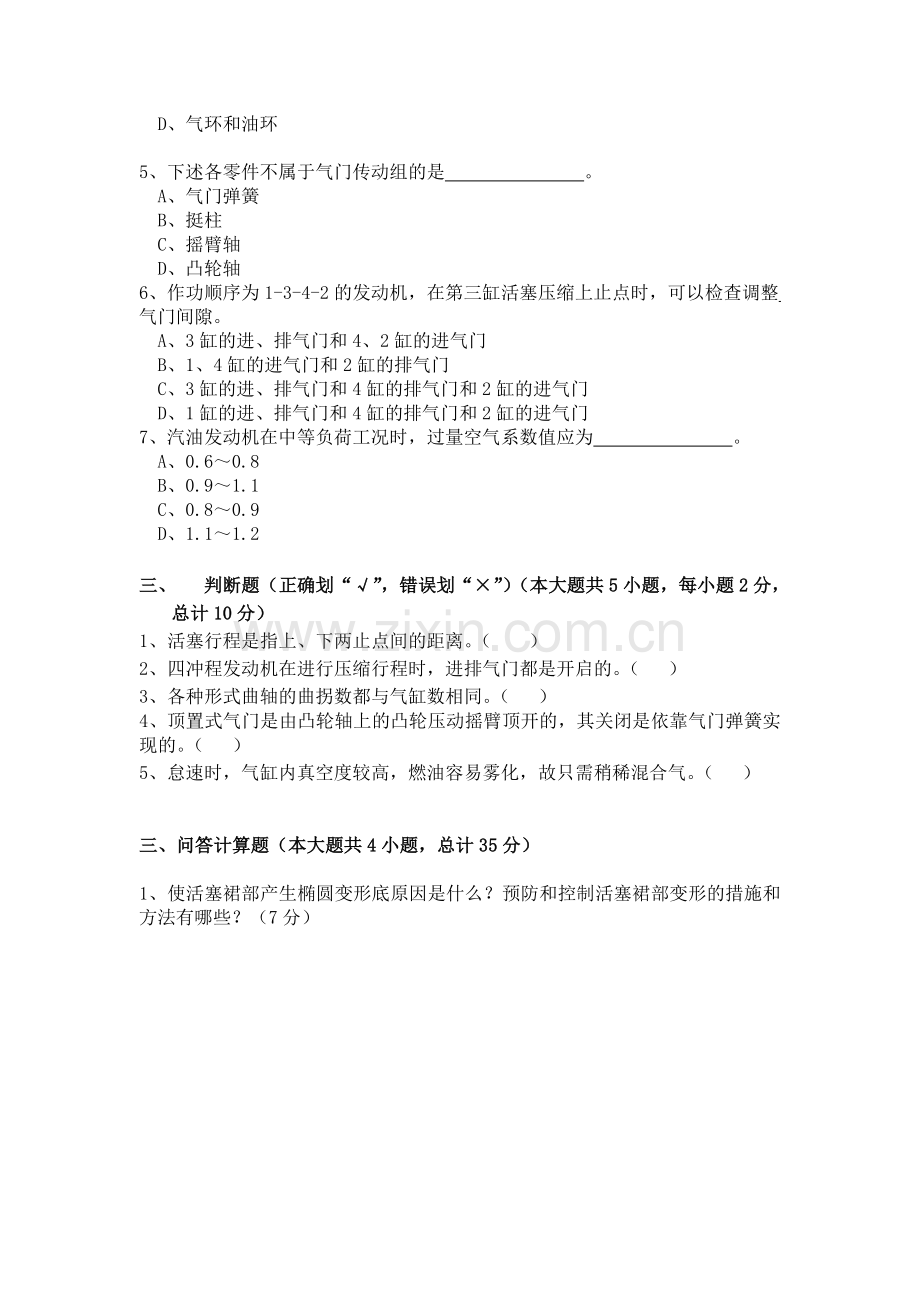

5、下述各零件不属于气门传动组的是 。
A、气门弹簧
B、挺柱
C、摇臂轴
D、凸轮轴
6、作功顺序为1-3-4-2的发动机，在第三缸活塞压缩上止点时，可以检查调整 气门间隙。
A、3缸的进、排气门和4、2缸的进气门
B、1、4缸的进气门和2缸的排气门
C、3缸的进、排气门和4缸的排气门和2缸的进气门
D、1缸的进、排气门和4缸的排气门和2缸的进气门
7、汽油发动机在中等负荷工况时，过量空气系数值应为 。
A、0.6～0.8
B、0.9～1.1
C、0.8～0.9
D、1.1～1.2

三、 判断题（正确划“√”，错误划“×”）（本大题共5小题，每小题2分，总计10分）
1、活塞行程是指上、下两止点间的距离。（ ）
2、四冲程发动机在进行压缩行程时，进排气门都是开启的。（ ）
3、各种形式曲轴的曲拐数都与气缸数相同。（ ）
4、顶置式气门是由凸轮轴上的凸轮压动摇臂顶开的，其关闭是依靠气门弹簧实现的。（ ）
5、怠速时，气缸内真空度较高，燃油容易雾化，故只需稍稀混合气。（ ）

三、问答计算题（本大题共4小题，总计35分）

1、使活塞裙部产生椭圆变形底原因是什么？预防和控制活塞裙部变形的措施和方法有哪些？（7分）

2、简述气环的密封原理？（6分）

3、为什么配气机构中留气门间隙？（6分）

4、已知某微型轿车发动机为四缸四冲程汽油机，其配气相位为进气：α=22°；β=62°；排气γ=52°；δ=20°
试求：
1）画出该发动机的配气相位图（4分），
2）该机作功间隔角是多少度（曲轴转角）（3分）？
3）每循环的进，排气持续时间及其时间差各是多少度曲轴转角（9分）？
