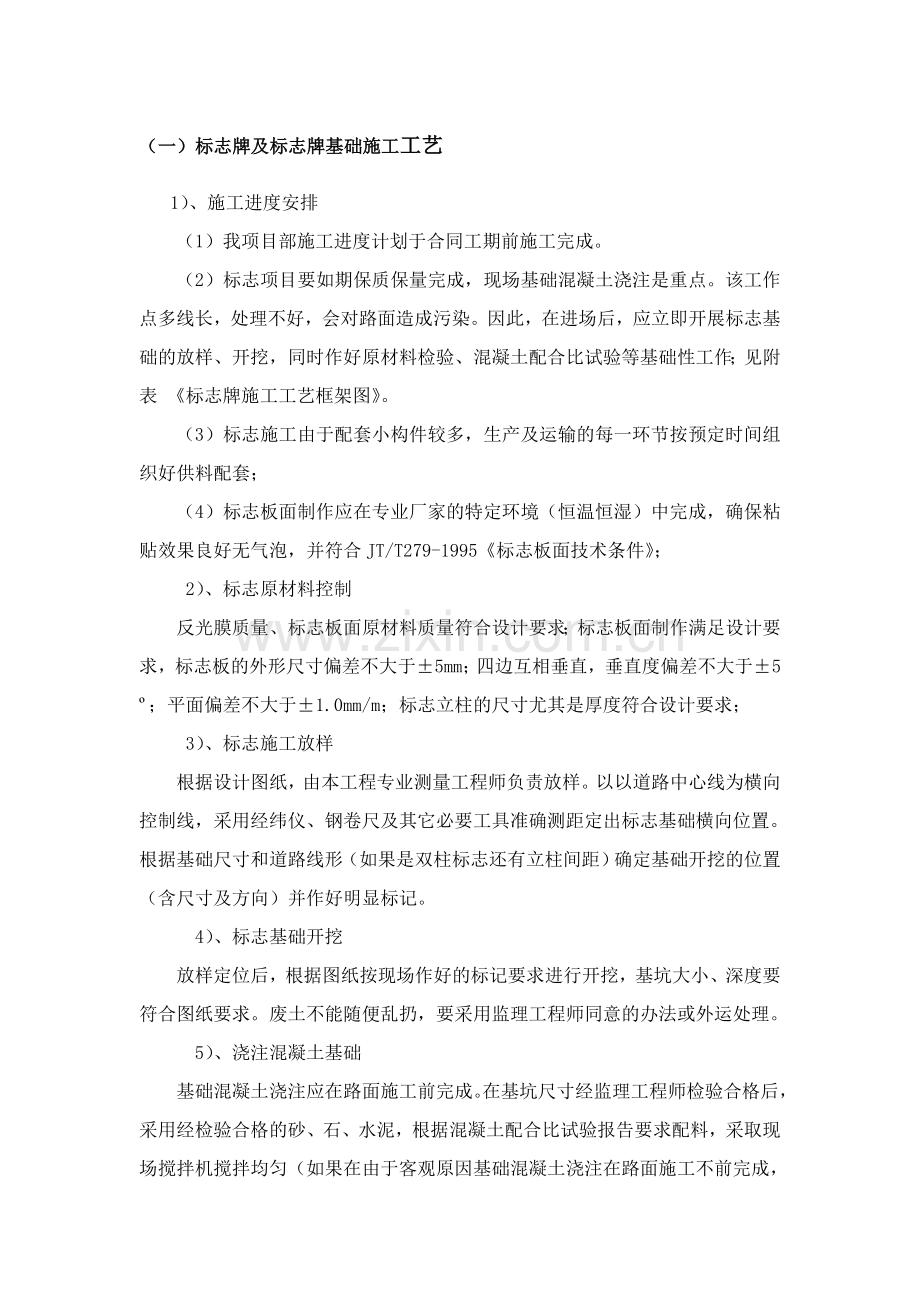

标志牌及标志牌基础施工工艺.doc

（一）标志牌及标志牌基础施工工艺 1）、施工进度安排 （1）我项目部施工进度计划于合同工期前施工完成。（2）标志项目要如期保质保量完成，现场基础混凝土浇注是重点。该工作点多线长，处理不好，会对路面造成污染。因此，在进场后，应立即开展标志基础的放样、开挖，同时作好原材料检验、混凝土配合比试验等基础性工作；见附表 标志牌施工工艺框架图。（3）标志施工由于配套小构件较多，生产及运输的每一环节按预定时间组织好供料配套；（4）标志板面制作应在专业厂家的特定环境（恒温恒湿）中完成，确保粘贴效果良好无气泡，并符合JT/T279-1995标志板面技术条件； 2）、标志原材料控制反光膜质量、标志板面原材料质量符合设计要求；标志板面制作满足设计要求，标志板的外形尺寸偏差不大于5mm；四边互相垂直，垂直度偏差不大于5；平面偏差不大于1.0mm/m；标志立柱的尺寸尤其是厚度符合设计要求； 3）、标志施工放样根据设计图纸，由本工程专业测量工程师负责放样。以以道路中心线为横向控制线，采用经纬仪、钢卷尺及其它必要工具准确测距定出标志基础横向位置。根据基础尺寸和道路线形（如果是双柱标志还有立柱间距）确定基础开挖的位置（含尺寸及方向）并作好明显标记。 4）、标志基础开挖放样定位后，根据图纸按现场作好的标记要求进行开挖，基坑大小、深度要符合图纸要求。废土不能随便乱扔，要采用监理工程师同意的办法或外运处理。 5）、浇注混凝土基础基础混凝土浇注应在路面施工前完成。在基坑尺寸经监理工程师检验合格后，采用经检验合格的砂、石、水泥，根据混凝土配合比试验报告要求配料，采取现场搅拌机搅拌均匀（如果在由于客观原因基础混凝土浇注在路面施工不前完成，应在搅拌站集中搅拌，然后运输到现场）。浇捣时要用振动棒振捣均匀、密实；基础上露部分要用经加工的光滑模板圈好，拆模后不能有不规范的蜂窝麻面现象，面层要平整，预埋地脚外露部分要用胶带纸（或塑料纸等）捆绑以免被水泥污染，破坏螺纹。废弃砂石料及模板等材料要及时清除。 6）、标志板及立柱安装 （1）基础混凝土浇注七天后，可以开始安装立柱和标志板。小型标志的立柱和板面采用人工一次性安装，双柱式路侧标志，两支柱之竖立均垂直并相互平行，其顶端在同一高度上，连接件对称布设。 （2）对悬臂、门架标志的支撑结构在运抵工地前对各部焊点及结构整体性进行检查、试装，确保质量及进度。 （3）大型标志立柱通过法兰盘与基础连接，在清理底法兰盘和地脚螺栓螺纹后采用汽车吊统一安装。汽车吊安装时，吊臂下严禁站人，捆绑要牢靠，不能破坏标志板的边角，更不能对版面有划痕或其它损坏。安装时，要注意立柱垂直度调整和板面与道路的夹角（在基础浇注时已充分考虑，安装时仅是微调），板面的净空高度和侧向净空符合设计要求。 （4）标志的净空（含侧向净空和净空高度）满足设计要求。 （5）标志安装检查项目及允许偏差，见下表。标志安装检查项目及允许偏差项次检查项目允许偏差检查方法和频率备注1立柱竖直度（/m）5垂线、直尺：检查100%2标志板安装角度3拉线、量角尺：检查100%3标志板下缘至路面净空（）+100，0直尺：检查100%4标志板内侧距路肩边线距离（）100直尺：检查100%5基础尺寸（）50，-15直尺：检查100%6混凝土强度（MPa）在合格标准内按附录D检查 7）质量自检外业工作完成后，项目经理部将组织标志产品质检工程师、标志项目工程师、试验工程师、施工队全面质量自检，使工程质量完全符合要求，同时会同档案管理负责人整理有关施工材料，准备验收。（二）限高门架施工工艺施工流程：基础浇筑下料立柱焊接除锈油漆运输吊装表面涂装1、基础：混凝土基础180cm80cm200cm，埋深150cm，外露50cm，采用C20混凝土现浇。施工时注意预埋钢板和地脚螺栓。预埋位置和高差必须严格控制在5mm之内。2、下料：下料采用火焰切割机进行柱切割，开坡口方法为碳弧气刨切割K型坡口，下料完成后进行调直校正，为保证柱身拼装准确，需制备组装样板，柱身主体焊接采用电焊机手工焊接，钢管柱焊接完成后进行调直矫正。钢管柱涂装严格按标准除锈、刷油。3、焊接：立柱与横杆采用坡口焊焊接，焊接后边缘30mm50mm范围内的铁锈、毛刺污垢等必须清除干净，以减少产生焊接气孔等缺陷的因素。4、除锈：除锈采用专用除锈设备，经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。5、油漆：表面涂完第一道底漆，一般在除锈完成后，存放在厂房内，可在24小时内涂完底漆。存放在厂房外，则应在当班漆完底漆。油漆应按设计要求配套使用，第一遍底漆干燥后，再进行中间漆和面漆的涂刷，保证涂层厚变达到设计要求。油漆在涂刷过程中应均匀，不流坠。6、运输：运输过程中注意对构件和涂层的保护，对易碰撞的部位应提供适当的保护，搬运后的构件如发生变形损坏，应及时进行修补，以确安装时构件完好无损。7、安装：立柱吊装前首先确定构件吊点位置，吊装时做好防护措施。钢柱起吊后，当柱脚距地脚螺栓约30cm-40cm时扶正，使柱脚的安装孔对准螺栓，缓慢落钩就位。经过初校待垂直偏差在20mm内，拧紧螺栓，临时固定即可脱钩。横杆在柱子复核完成后进行，横杆吊装时采用两点对称绑扎起吊就位安装。横杆起吊后距柱基准面100mm时徐徐慢就位，待横杆吊装就位后进行对接调整校正，然后固定连接。横杆吊装时随吊随用吊线锤校正，有偏差随时纠正。安装校正 ，钢柱垂直度校正用经纬仪或吊线锤检验，当有偏差时采用千斤顶进行校正，标高校正用千斤顶将底座少许抬高，然后增减垫板厚度，柱脚校正无误后立即紧固地脚螺栓，待钢柱整体校正无误后在柱脚底板下浇注细石混凝土固定。8、表面涂装：表面涂装黑黄相间条纹作为醒目标志，条纹宽20cm，条纹垂直杆件轴线方向，标识板严格按交通管理部门要求设置。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
