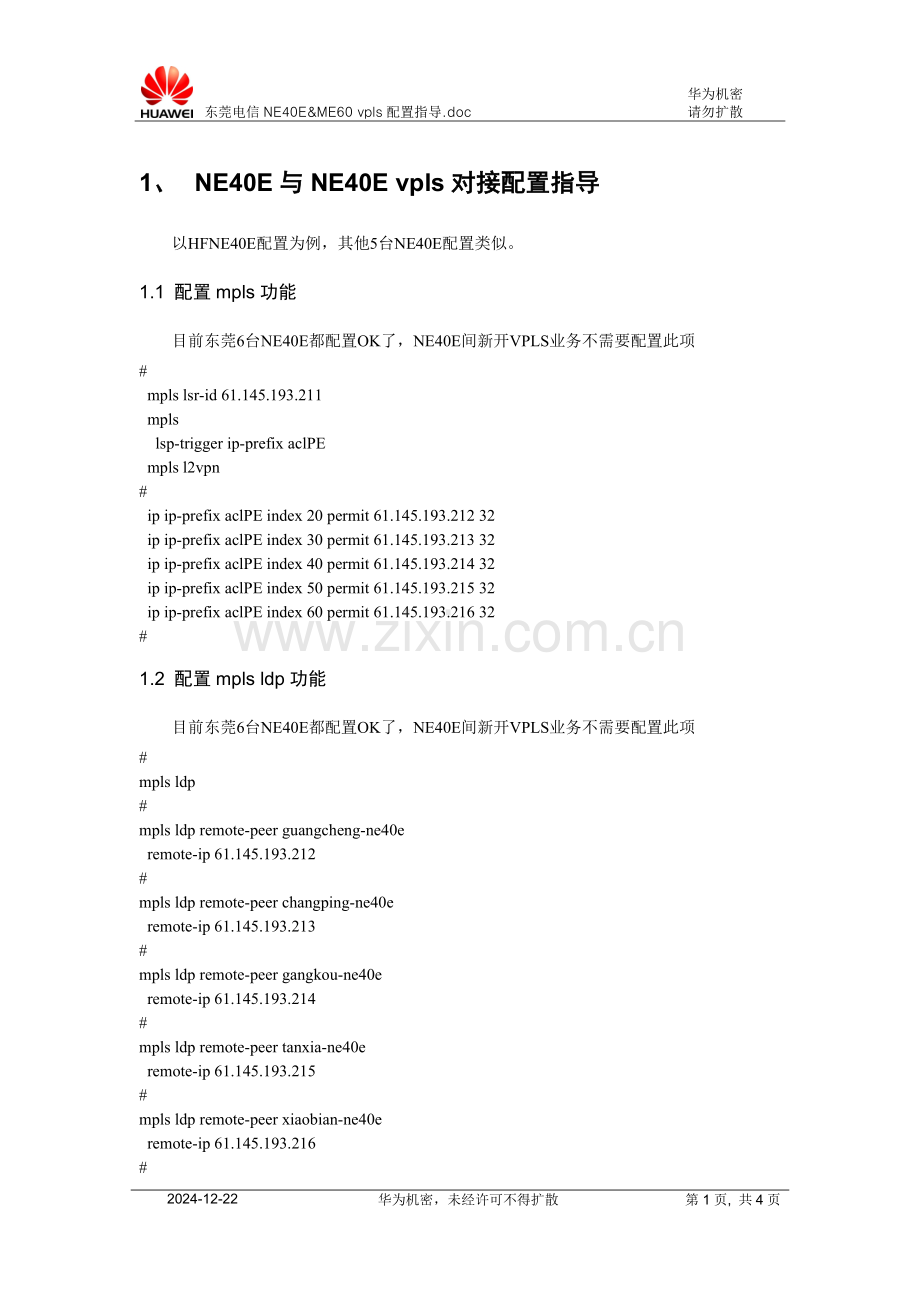

1、 NE40E与NE40E vpls对接配置指导
以HFNE40E配置为例，其他5台NE40E配置类似。
1.1 配置mpls功能
目前东莞6台NE40E都配置OK了，NE40E间新开VPLS业务不需要配置此项
#
mpls lsr-id 61.145.193.211
mpls
lsp-trigger ip-prefix aclPE
mpls l2vpn
#
ip ip-prefix aclPE index 20 permit 61.145.193.212 32
ip ip-prefix aclPE index 30 permit 61.145.193.213 32
ip ip-prefix aclPE index 40 permit 61.145.193.214 32
ip ip-prefix aclPE index 50 permit 61.145.193.215 32
ip ip-prefix aclPE index 60 permit 61.145.193.216 32
#
1.2 配置mpls ldp功能
目前东莞6台NE40E都配置OK了，NE40E间新开VPLS业务不需要配置此项
#
mpls ldp
#
mpls ldp remote-peer guangcheng-ne40e
remote-ip 61.145.193.212
#
mpls ldp remote-peer changping-ne40e
remote-ip 61.145.193.213
#
mpls ldp remote-peer gangkou-ne40e
remote-ip 61.145.193.214
#
mpls ldp remote-peer tanxia-ne40e
remote-ip 61.145.193.215
#
mpls ldp remote-peer xiaobian-ne40e
remote-ip 61.145.193.216
#

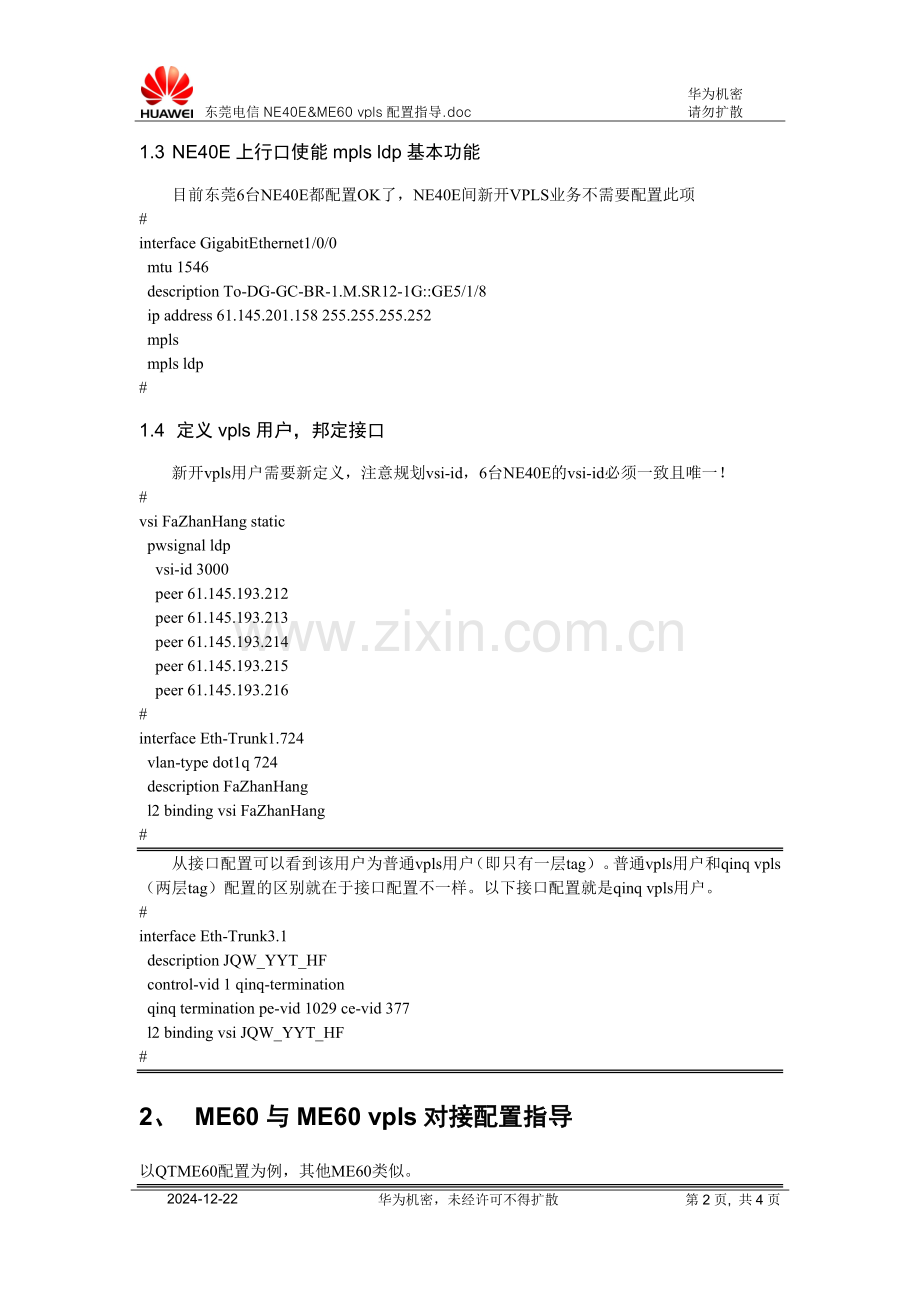

1.3 NE40E上行口使能mpls ldp基本功能
目前东莞6台NE40E都配置OK了，NE40E间新开VPLS业务不需要配置此项
#
interface GigabitEthernet1/0/0
mtu 1546
description To-DG-GC-BR-1.M.SR12-1G::GE5/1/8
ip address 61.145.201.158 255.255.255.252
mpls
mpls ldp
#
1.4 定义vpls用户，邦定接口
新开vpls用户需要新定义，注意规划vsi-id，6台NE40E的vsi-id必须一致且唯一！
#
vsi FaZhanHang static
pwsignal ldp
vsi-id 3000
peer 61.145.193.212
peer 61.145.193.213
peer 61.145.193.214
peer 61.145.193.215
peer 61.145.193.216
#
interface Eth-Trunk1.724
vlan-type dot1q 724
description FaZhanHang
l2 binding vsi FaZhanHang
#
从接口配置可以看到该用户为普通vpls用户（即只有一层tag）。普通vpls用户和qinq vpls（两层tag）配置的区别就在于接口配置不一样。以下接口配置就是qinq vpls用户。
#
interface Eth-Trunk3.1
description JQW_YYT_HF
control-vid 1 qinq-termination
qinq termination pe-vid 1029 ce-vid 377
l2 binding vsi JQW_YYT_HF
#
2、 ME60与ME60 vpls对接配置指导
以QTME60配置为例，其他ME60类似。
2.1 配置mpls功能
#
mpls lsr-id 219.130.0.69
mpls
lsp-trigger all
mpls l2vpn
#
2.2 配置mpls ldp功能
#
mpls ldp
#
mpls ldp remote-peer xxxx //对端ME60的描述
remote-ip 61.145.xx..xx //对端ME60的mpls lsr-id
#
2.3 ME60上行使能mpls ldp功能
#
interface GigabitEthernet1/0/2
description To-DG-HF-BR-1.M.SR12-GE-6/2/5
ip address 121.10.10.18 255.255.255.252
mpls
mpls ldp
#
ip route-static 61.145.xx.xx 255.255.255.255 121.10.10.17 //到对端ME60的mpls lsr-id的路由
#
2.4 定义vpls用户，邦定接口
#
vsi vplstest static
pwsignal ldp
vsi-id 4000
peer 61.145.193.211
encapsulation ethernet
#
interface GigabitEthernet1/0/0.4000
vlan-type dot1q 101 qinq-vlan 4000
description vpls-test
l2 binding vsi vplstest
#
3、 ME60E与NE40E vpls对接配置指导
ME60配置和第2节完全相同
NE40E配和第1节基本相同，唯一不一样的地方：
#
vsi vplstest static
pwsignal ldp
vsi-id 4000
peer 219.130.0.69
encapsulation ethernet //新加该命令。
#
