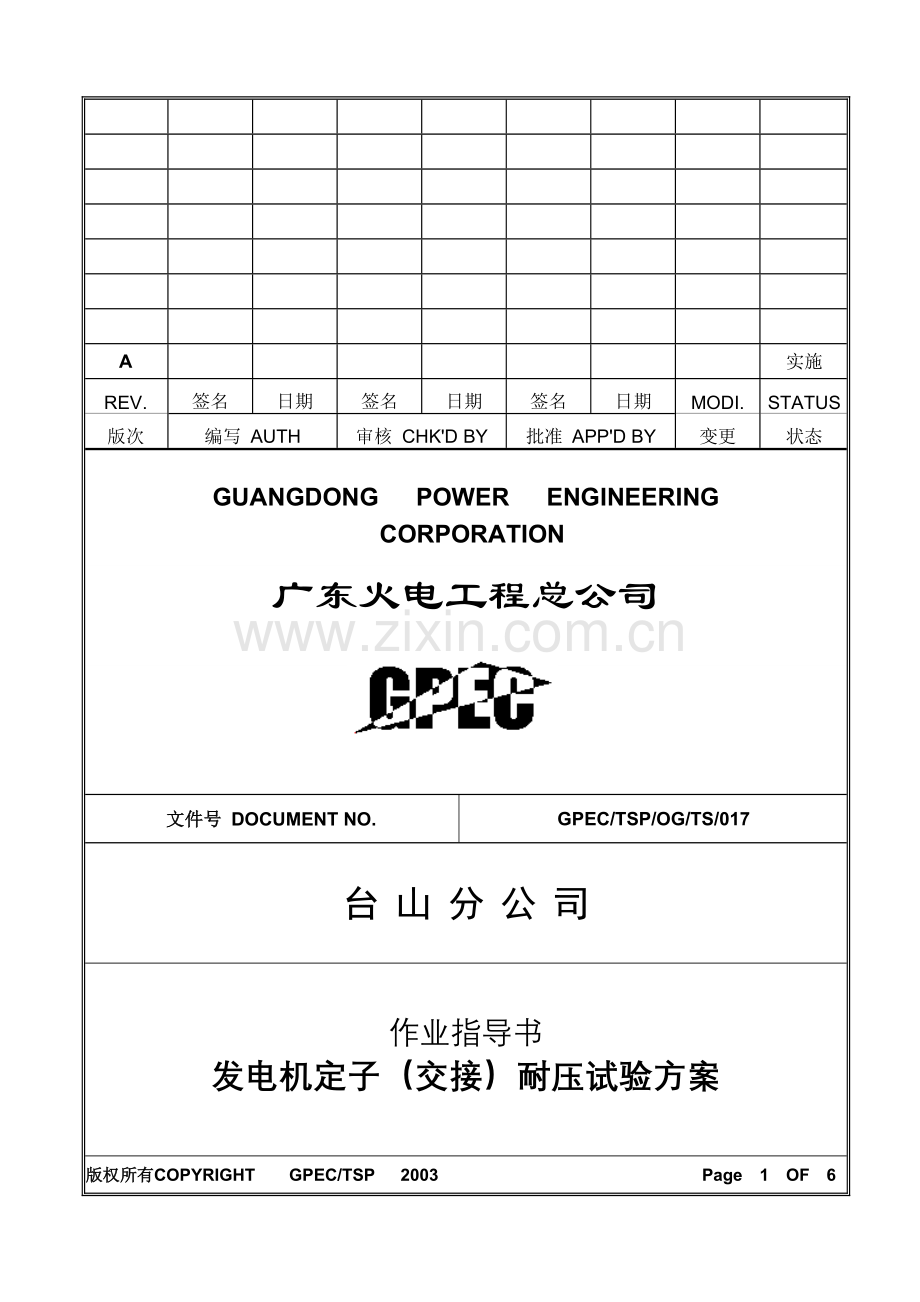

发电机耐压试验方案.doc

A

实施
REV.
签名
日期
签名
日期
签名
日期
MODI.
STATUS
版次
编写 AUTH
审核 CHK'D BY
批准 APP'D BY
变更
状态

GUANGDONG POWER ENGINEERING

CORPORATION

广东火电工程总公司

文件号 DOCUMENT NO.
GPEC/TSP/OG/TS/017
台山分公司
作业指导书
发电机定子（交接）耐压试验方案
版权所有COPYRIGHT GPEC/TSP 2003 Page 1 OF 6

发电机定子（交接）耐压试验方案
版次：A
施工方案 日期：2003年09月

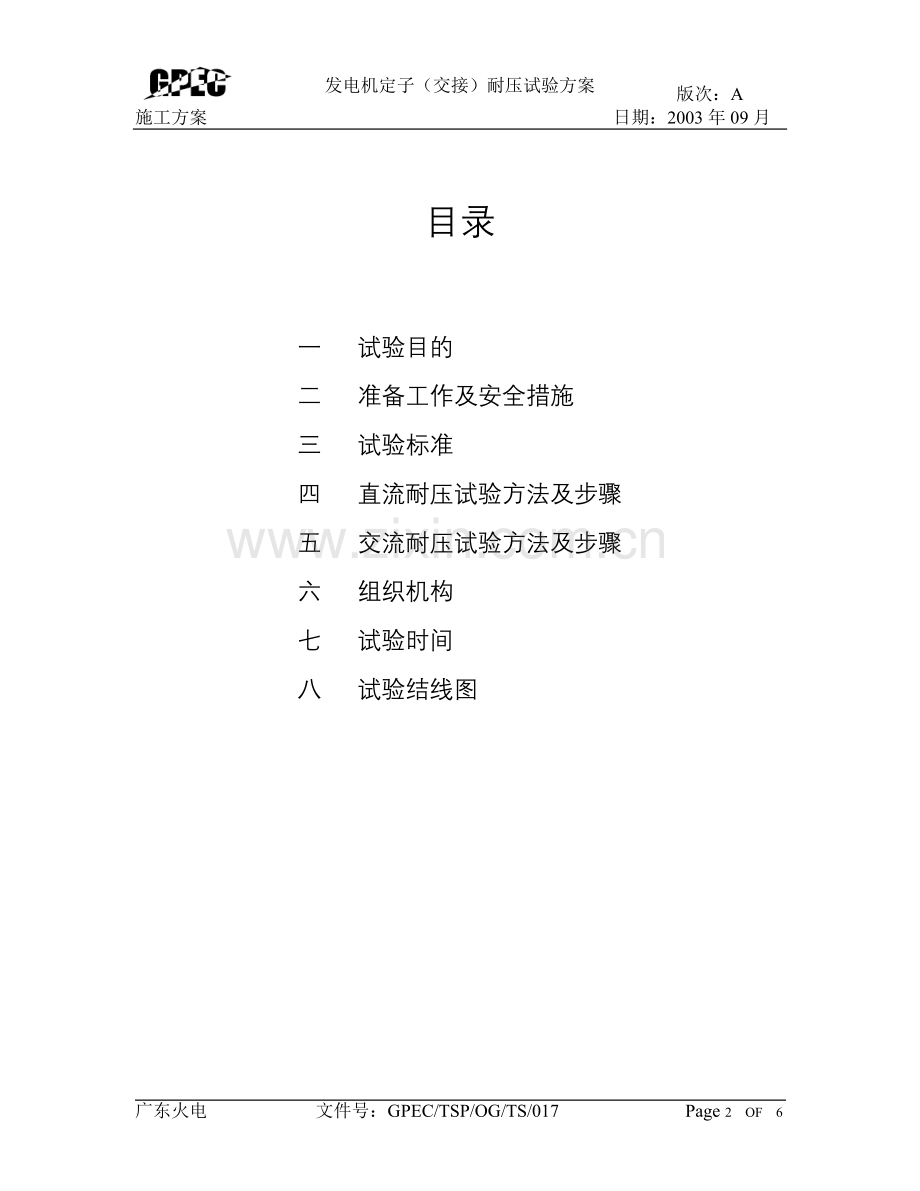

目录

一 试验目的
二 准备工作及安全措施
三 试验标准
四 直流耐压试验方法及步骤
五 交流耐压试验方法及步骤
六 组织机构
七 试验时间
八 试验结线图

1 试验目的
检查发电机定子经过运输及安装后，端部及槽契的绝缘状态是否良好。
2 准备工作及安全措施
2.1 发电机定子、转子安装已完成，其它的冷态电气试验已完成，并符合交接试验规程及厂家技术要求；
2.2 发电机出线与出线母排的软联接拆除，并将出线母排短路接地、且有足够的安全距离；
2.3 发电机尾部的三相连接母排拆除；
2.4 发电机尾部电流互感器二次绕组均要短路接地；
2.5 发电机转子绕组短路接地；
2.6 发电机测温元件对地绝缘测试合格，并短路接地；
2.7 在发电机平台应设置安全围栏，并挂“止步，高压危险”警示牌、同时派专人监护；
2.8 在试验区域应设置安全围栏，并挂“止步，高压危险” 警示牌、由专人负责监护，无关人员不得进入；
2.9 在发电机出线小间应配置足够的照明；
2.10 试验的全过程必须严格按照《高压电气设备交接试验规程》的有关规定及厂家的技术要求进行；
2.11 凡参加耐压试验的人员，必须进行安全技术交底，明确分工，使每个人都清楚各自的岗位和职责。
3 试验标准
根据GB50150-91（高压电气设备交接试验规程）；
3.1 第2.0.4条规定,直流耐压试验电压为发电机额定电压的3倍即13.8kV×3=41.4 kV；
3.2 在升压过程中按每0.5Un分阶段升高试验电压，每阶段停留1mim，并记录泄漏电流值；
3.3 各相泄漏电流值的差别不应大于最小值的50%；
3.4 第2.0.5条规定,交流耐压试验电压值为1.5Un，即1.5×13.8kV+2250V=22.95kV；
3.5 在规定的试验电压下停留1 min。
4 直流耐压试验方法及步骤
4.1 试验采用高压法，并按图1进行接线并认真检查试验接线确认无误；
4.2 对试验相绕组测量绝缘电阻值，其结果应＞1000MΩ
4.3 将高压测试引线接至被试验相；
4.4 检查高压直流发生器的粗、细调调压开关在最低位置。合电源开关，缓慢调节高压直流发生器粗调开关，使试验电压按3kV/min的速度缓慢升高。每升高0.5UN，停留1min，直至试验规定值。并记录各点的泄漏电流值；
4.5 每相试验完毕后，将高压直流发生器缓慢降至零位，断开电源，用放电棒通过电阻充分放电，并挂接好接地线后，再更换被试验相。
5 交流耐压试验方法及步骤
5.1 按图2接线并认真检查接线确认无误后，空载升至交流耐压试验电压值，核对各表计指示正确后，降低试验电压值至零；
5.2 在空载条件下，调整好保护球隙，使放电电压为试验电压的1.1倍(25.25kV)，然后再调整保护间隙后，升压至试验电压的1.05倍（24.1kV），稳定试验电压1min，保护间隔无击穿。将试验电压降至零，断开电源；
5.3 检查调压器输出在最低位置，连接试品，并合上电源开关，操作调压器缓慢匀速升压（900V/S）至试验电压时，停留1min并记录电容电流，再匀速降低试验电压至零，最后断开电源。改接线，按同样的试验方法对其它另外两相进行试验。
6 组织机构
指挥
操作
监护
安全
质量

7 试验时间（待定）

8 试验结线图

广东火电 文件号：GPEC/TSP/OG/TS/017 Page 5 OF 6

版次：A
粤连工程处 日期：00.04
RA
转子

E
V
~220V
RB
RC

高压直流发生器

图1 发电机定子直流耐压试验接线图

图2 发电机定子交流耐压试验接线图

G
V
380 V
~
K
T
R
A
E
RA
RB
RC
转子

BS
