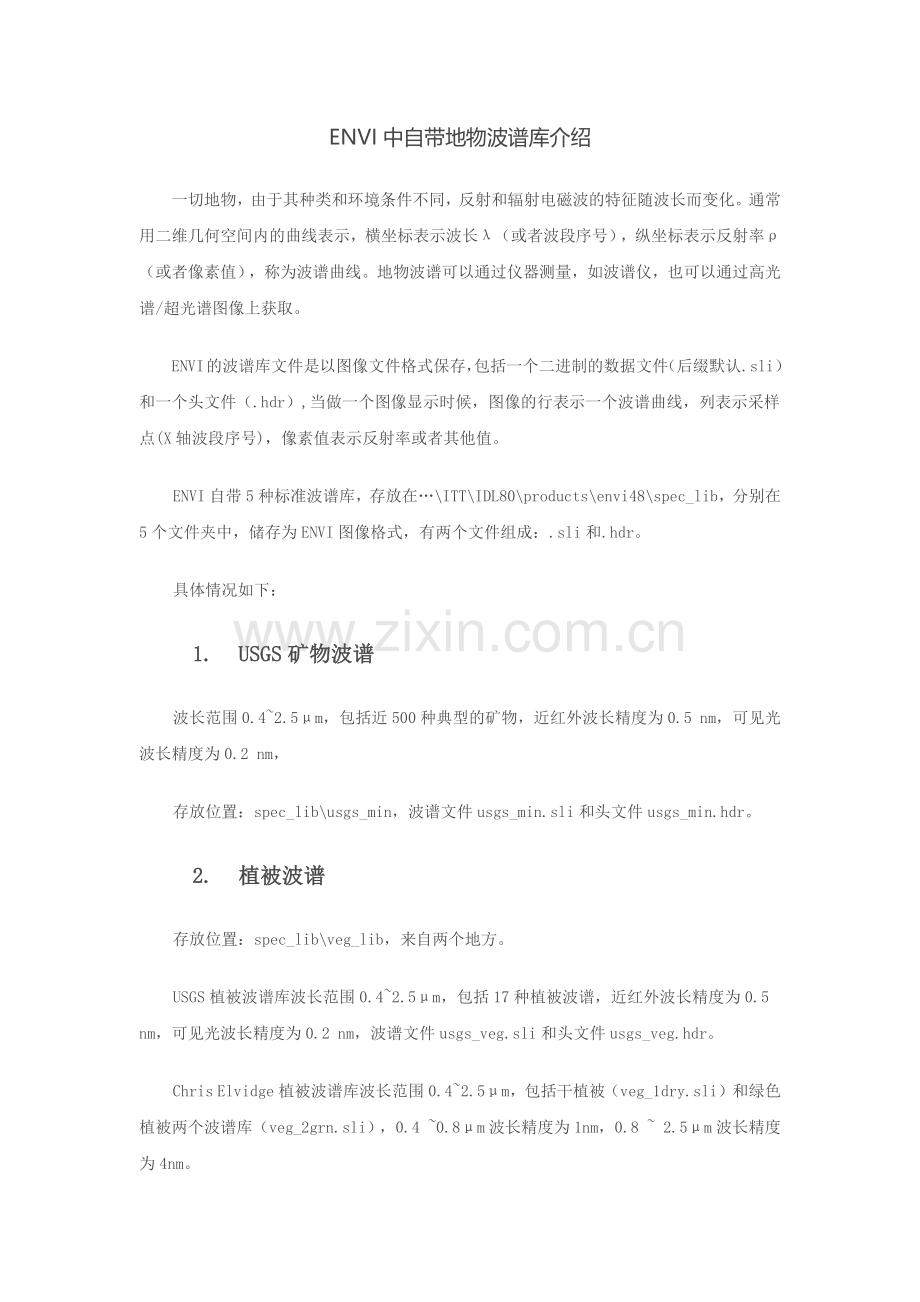

ENVI中自带地物波谱库介绍
一切地物，由于其种类和环境条件不同，反射和辐射电磁波的特征随波长而变化。通常用二维几何空间内的曲线表示，横坐标表示波长λ（或者波段序号），纵坐标表示反射率ρ（或者像素值），称为波谱曲线。地物波谱可以通过仪器测量，如波谱仪，也可以通过高光谱/超光谱图像上获取。
ENVI的波谱库文件是以图像文件格式保存，包括一个二进制的数据文件（后缀默认.sli）和一个头文件（.hdr）,当做一个图像显示时候，图像的行表示一个波谱曲线，列表示采样点(X轴波段序号)，像素值表示反射率或者其他值。
ENVI自带5种标准波谱库，存放在…\ITT\IDL80\products\envi48\spec_lib，分别在5个文件夹中，储存为ENVI图像格式，有两个文件组成：.sli和.hdr。
具体情况如下：
1.       USGS矿物波谱
波长范围0.4~2.5μm，包括近500种典型的矿物，近红外波长精度为0.5 nm，可见光波长精度为0.2 nm，
存放位置：spec_lib\usgs_min，波谱文件usgs_min.sli和头文件usgs_min.hdr。
2.       植被波谱
存放位置：spec_lib\veg_lib，来自两个地方。
USGS植被波谱库波长范围0.4~2.5μm，包括17种植被波谱，近红外波长精度为0.5 nm，可见光波长精度为0.2 nm，波谱文件usgs_veg.sli和头文件usgs_veg.hdr。
Chris Elvidge植被波谱库波长范围0.4~2.5μm，包括干植被（veg_1dry.sli）和绿色植被两个波谱库（veg_2grn.sli），0.4 ~0.8μm波长精度为1nm，0.8 ~ 2.5μm波长精度为4nm。

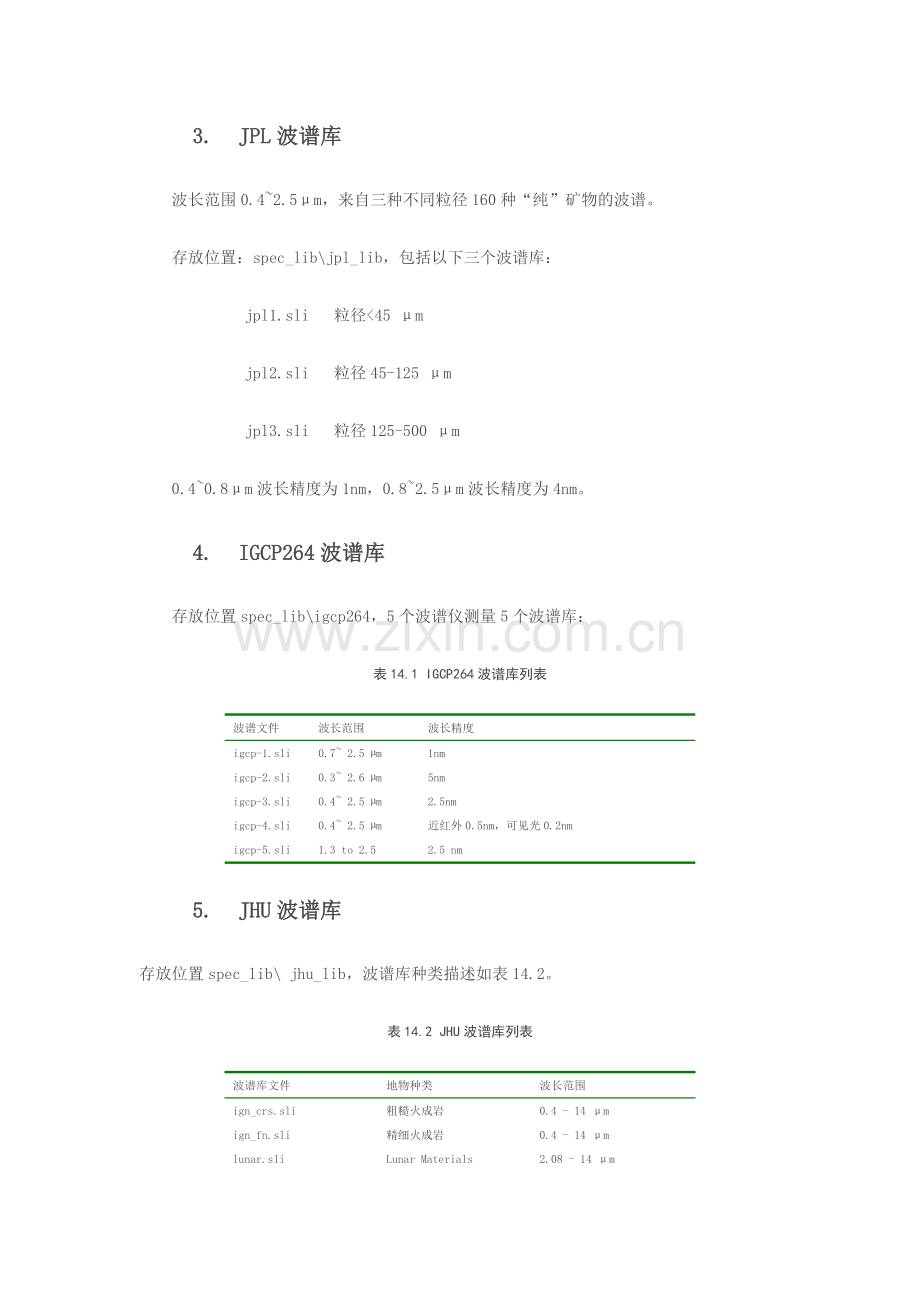

3.       JPL波谱库
波长范围0.4~2.5μm，来自三种不同粒径160种“纯”矿物的波谱。
存放位置：spec_lib\jpl_lib，包括以下三个波谱库：
jpl1.sli 粒径<45 μm
jpl2.sli 粒径45-125 μm
jpl3.sli 粒径125-500 μm
0.4~0.8μm波长精度为1nm，0.8~2.5μm波长精度为4nm。
4.       IGCP264波谱库
存放位置spec_lib\igcp264，5个波谱仪测量5个波谱库：
表14.1 IGCP264波谱库列表
波谱文件
波长范围
波长精度
igcp-1.sli
0.7~ 2.5 µm
1nm
igcp-2.sli
0.3~ 2.6 µm
5nm
igcp-3.sli
0.4~ 2.5 µm
2.5nm
igcp-4.sli
0.4~ 2.5 µm
近红外0.5nm，可见光0.2nm
igcp-5.sli
1.3 to 2.5
2.5 nm
5.       JHU波谱库
存放位置spec_lib\ jhu_lib，波谱库种类描述如表14.2。
表14.2 JHU波谱库列表
波谱库文件
地物种类
波长范围
ign_crs.sli
粗糙火成岩
0.4 - 14 μm
ign_fn.sli
精细火成岩
0.4 - 14 μm
lunar.sli
Lunar Materials
2.08 - 14 μm
manmade1.sli
人造原料
0.42 - 14 μm
manmade2.sli
人造原料
0.3 - 12.5 μm
meta_crs.sli
粗糙变质岩
0.4 - 14.98 μm
meta_fn.sli
精细变质岩
0.4 - 14.98 μm
meteor.sli
陨星
2.08 - 25 μm
minerals.sli
矿物
2.08 - 25 μm
sed_crs.sli
粗糙沉积岩
0.4 - 14 μm
sed_fn.sli
精细沉积岩
0.4 - 14.98 μm
snow.sli
雪
0.3 - 14 μm
soils.sli
土壤
0.42 - 14 μm
veg.sli
植被
0.3 - 14 μm
water.sli
水体
2.08 - 14 μm
通过以下操作可以浏览标准波谱库文件。
（1）          在主菜单中，选择Spectral->Spectral Libraries->Spectral Library Viewer。在弹出的对话框中单击Open->Spectral Library，选择usgs_min/usgs_min.sli文件，单击OK，打开Spectral Library Viewer对话框。
（2）          在Spectral Library Viewer对话框中，可以看到波谱库中的各个地物波谱库一一列在上面，单击波谱列表中波谱名称，自动在一个Spectral Library Plots窗口中显示这个地物的波谱曲线。

图Spectral Library Viewer对话框
也可以在波段列表中选择打开的波谱库文件，单击右键在快捷菜单中选择Spectral Library Viewer
摘自《ENVI遥感图像处理方法》科学出版社 2012年1月第三次印刷
