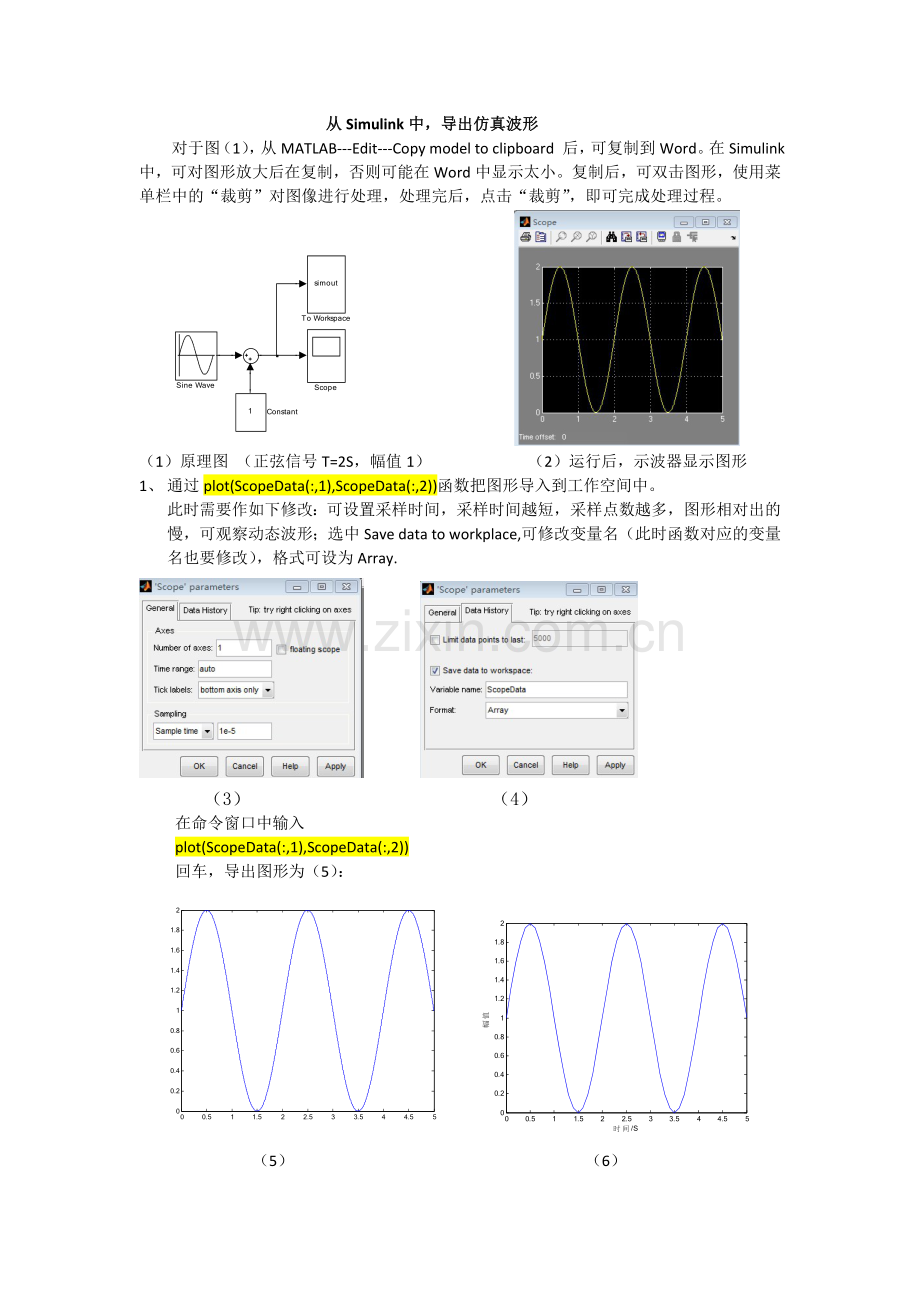

从Simulink中，导出仿真波形
对于图（1），从MATLAB---Edit---Copy model to clipboard 后，可复制到Word。在Simulink中，可对图形放大后在复制，否则可能在Word中显示太小。复制后，可双击图形，使用菜单栏中的“裁剪”对图像进行处理，处理完后，点击“裁剪”，即可完成处理过程。

（1）原理图 （正弦信号T=2S，幅值1） （2）运行后，示波器显示图形
1、 通过plot(ScopeData(:,1),ScopeData(:,2))函数把图形导入到工作空间中。
此时需要作如下修改：可设置采样时间，采样时间越短，采样点数越多，图形相对出的慢，可观察动态波形；选中Save data to workplace,可修改变量名（此时函数对应的变量名也要修改），格式可设为Array.

（3） （4）
在命令窗口中输入
plot(ScopeData(:,1),ScopeData(:,2))
回车，导出图形为（5）：

（5） （6）

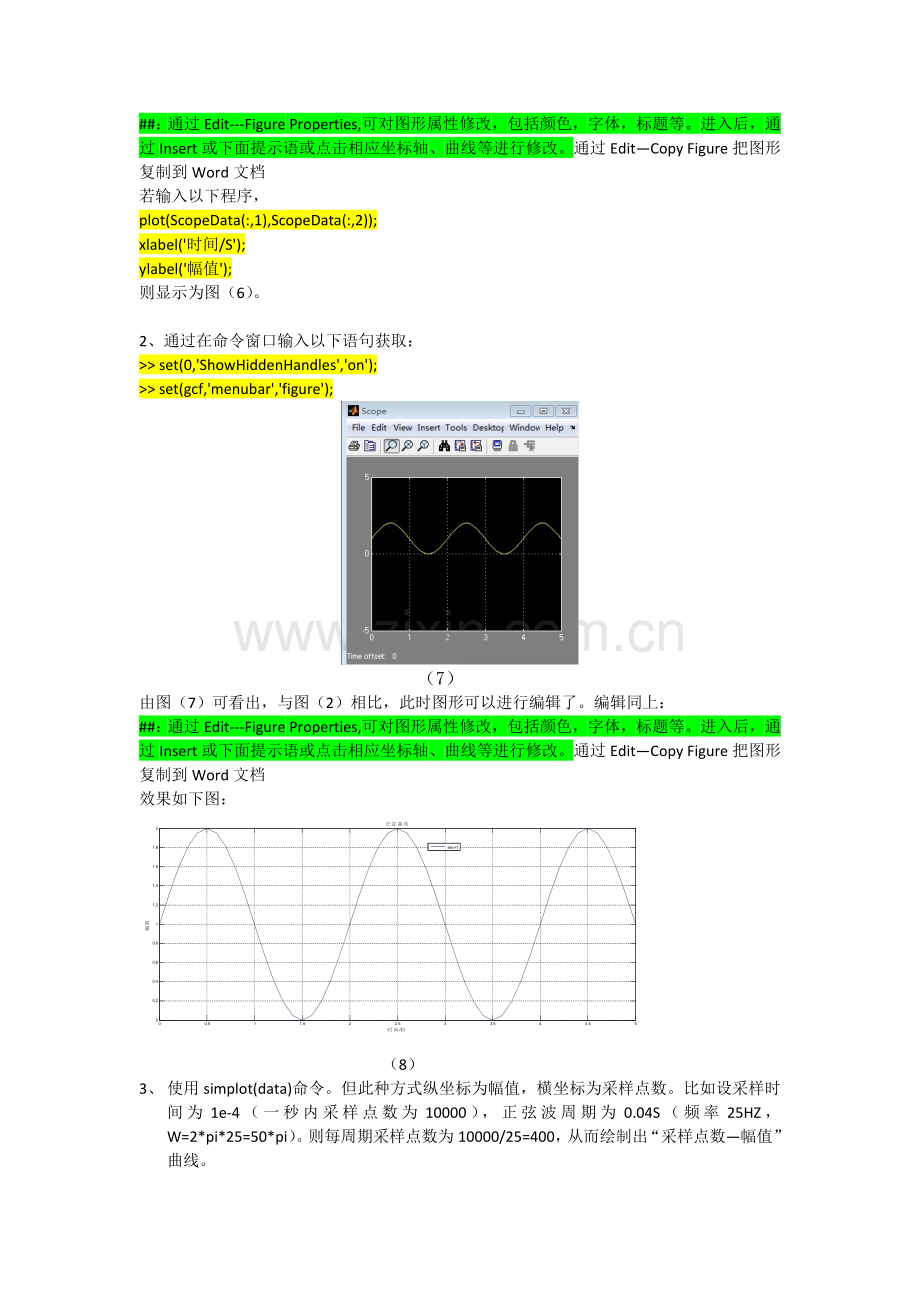

##：通过Edit---Figure Properties,可对图形属性修改，包括颜色，字体，标题等。进入后，通过Insert或下面提示语或点击相应坐标轴、曲线等进行修改。通过Edit—Copy Figure把图形复制到Word文档
若输入以下程序，
plot(ScopeData(:,1),ScopeData(:,2));
xlabel('时间/S');
ylabel('幅值');
则显示为图（6）。

2、通过在命令窗口输入以下语句获取：
>> set(0,'ShowHiddenHandles','on');
>> set(gcf,'menubar','figure');

（7）
由图（7）可看出，与图（2）相比，此时图形可以进行编辑了。编辑同上：
##：通过Edit---Figure Properties,可对图形属性修改，包括颜色，字体，标题等。进入后，通过Insert或下面提示语或点击相应坐标轴、曲线等进行修改。通过Edit—Copy Figure把图形复制到Word文档
效果如下图：

（8）
3、 使用simplot(data)命令。但此种方式纵坐标为幅值，横坐标为采样点数。比如设采样时间为1e-4（一秒内采样点数为10000），正弦波周期为0.04S（频率25HZ，W=2*pi*25=50*pi）。则每周期采样点数为10000/25=400，从而绘制出“采样点数—幅值”曲线。
simplot(data);
simplot(time,data);
data是动态系统仿真结果的输出数据，一般由outport模块，To Workplace模块等产生的输出，其数据类型可为结构体、向量或矩阵等。

（9） （10）

（11）截止时间1S

执行以下命令后，输出图形类似（11），经过处理后，图形为（12）。
（处理方式同例2）
simplot(simout); //simout为变量，可修改（前提是与原理图to workplace模块中的变量一致）

（12）
由上图知，每个周期被采样400个点，与分析一致。
