电工基础.doc

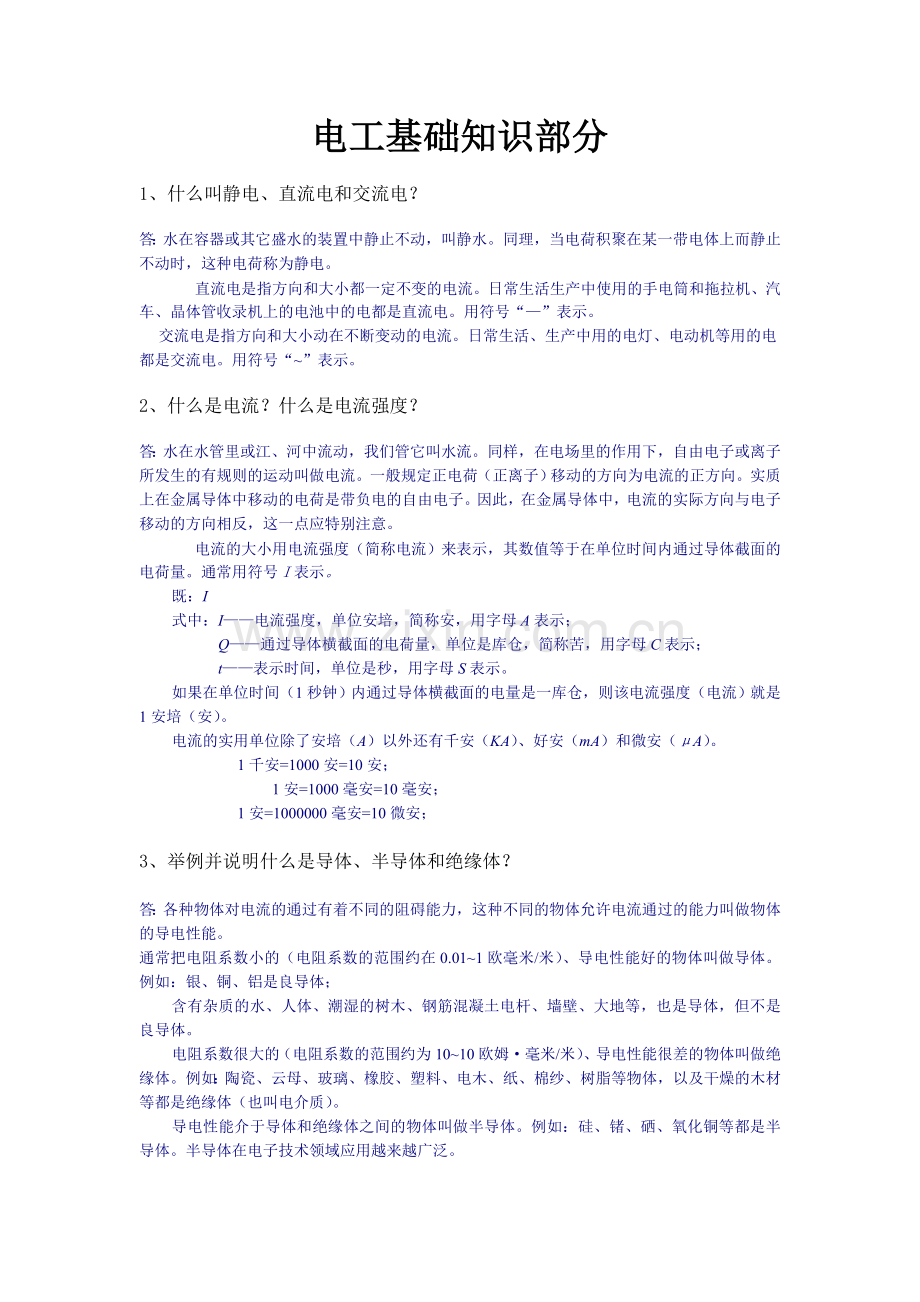

电工基础知识部分
1、什么叫静电、直流电和交流电？
答：水在容器或其它盛水的装置中静止不动，叫静水。同理，当电荷积聚在某一带电体上而静止不动时，这种电荷称为静电。
    直流电是指方向和大小都一定不变的电流。日常生活生产中使用的手电筒和拖拉机、汽车、晶体管收录机上的电池中的电都是直流电。用符号“—”表示。
    交流电是指方向和大小动在不断变动的电流。日常生活、生产中用的电灯、电动机等用的电都是交流电。用符号“~”表示。
2、什么是电流？什么是电流强度？
答：水在水管里或江、河中流动，我们管它叫水流。同样，在电场里的作用下，自由电子或离子所发生的有规则的运动叫做电流。一般规定正电荷（正离子）移动的方向为电流的正方向。实质上在金属导体中移动的电荷是带负电的自由电子。因此，在金属导体中，电流的实际方向与电子移动的方向相反，这一点应特别注意。
    电流的大小用电流强度（简称电流）来表示，其数值等于在单位时间内通过导体截面的电荷量。通常用符号I表示。
既：I
式中：I——电流强度，单位安培，简称安，用字母A表示；
Q——通过导体横截面的电荷量，单位是库仓，简称苦，用字母C表示；
  t——表示时间，单位是秒，用字母S表示。
如果在单位时间（1秒钟）内通过导体横截面的电量是一库仓，则该电流强度（电流）就是1安培（安）。
电流的实用单位除了安培（A）以外还有千安（KA）、好安（mA）和微安（μA）。
         1千安=1000安=10安；
1安=1000毫安=10毫安；
         1安=1000000毫安=10微安；

3、举例并说明什么是导体、半导体和绝缘体？

答：各种物体对电流的通过有着不同的阻碍能力，这种不同的物体允许电流通过的能力叫做物体的导电性能。
通常把电阻系数小的（电阻系数的范围约在0.01~1欧毫米/米）、导电性能好的物体叫做导体。例如：银、铜、铝是良导体；
含有杂质的水、人体、潮湿的树木、钢筋混凝土电杆、墙壁、大地等，也是导体，但不是良导体。
电阻系数很大的（电阻系数的范围约为10~10欧姆·毫米/米）、导电性能很差的物体叫做绝缘体。例如：陶瓷、云母、玻璃、橡胶、塑料、电木、纸、棉纱、树脂等物体，以及干燥的木材等都是绝缘体（也叫电介质）。
导电性能介于导体和绝缘体之间的物体叫做半导体。例如：硅、锗、硒、氧化铜等都是半导体。半导体在电子技术领域应用越来越广泛。

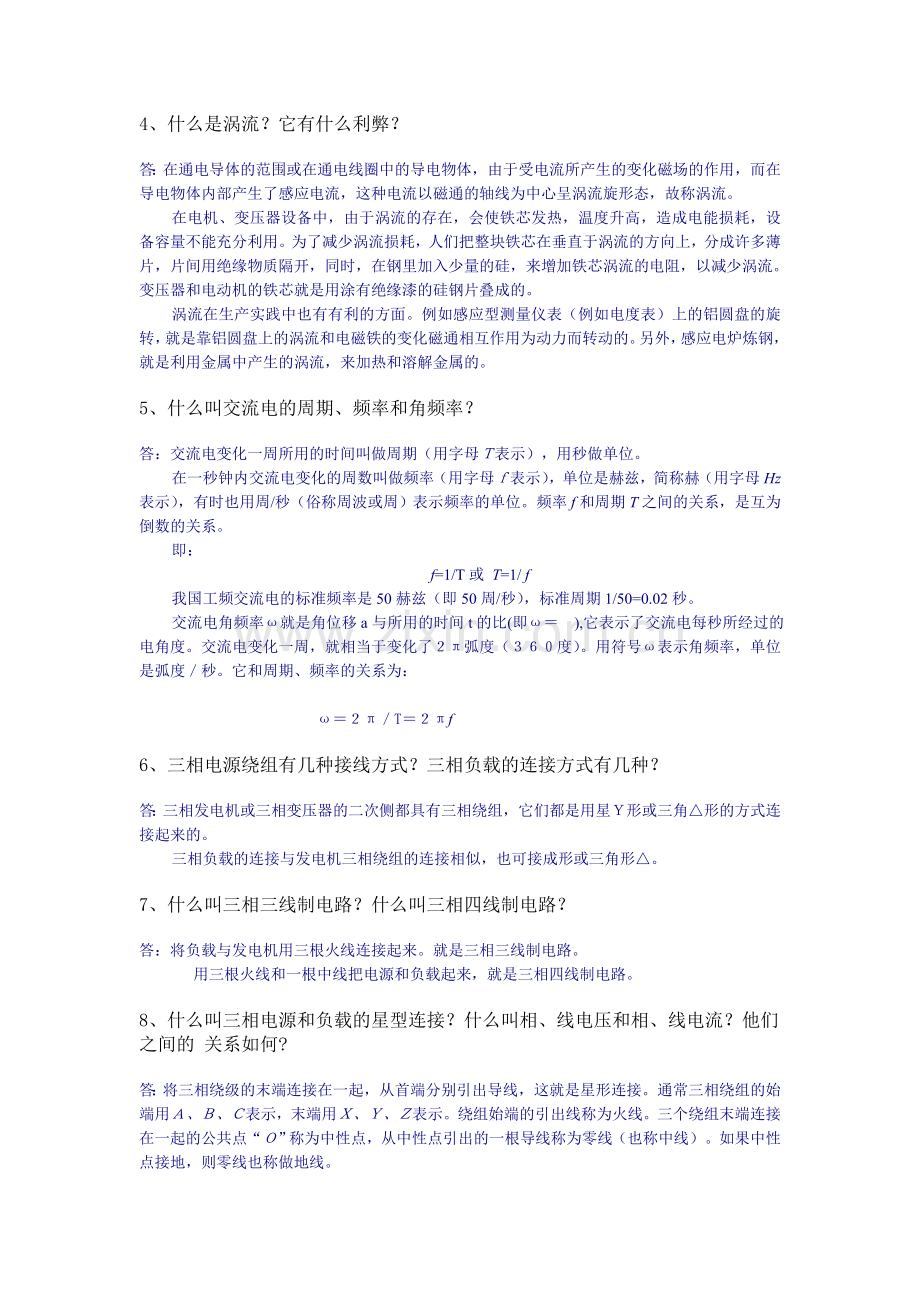

4、什么是涡流？它有什么利弊？
答：在通电导体的范围或在通电线圈中的导电物体，由于受电流所产生的变化磁场的作用，而在导电物体内部产生了感应电流，这种电流以磁通的轴线为中心呈涡流旋形态，故称涡流。
在电机、变压器设备中，由于涡流的存在，会使铁芯发热，温度升高，造成电能损耗，设备容量不能充分利用。为了减少涡流损耗，人们把整块铁芯在垂直于涡流的方向上，分成许多薄片，片间用绝缘物质隔开，同时，在钢里加入少量的硅，来增加铁芯涡流的电阻，以减少涡流。变压器和电动机的铁芯就是用涂有绝缘漆的硅钢片叠成的。
涡流在生产实践中也有有利的方面。例如感应型测量仪表（例如电度表）上的铝圆盘的旋转，就是靠铝圆盘上的涡流和电磁铁的变化磁通相互作用为动力而转动的。另外，感应电炉炼钢，就是利用金属中产生的涡流，来加热和溶解金属的。
5、什么叫交流电的周期、频率和角频率？
答：交流电变化一周所用的时间叫做周期（用字母Ｔ表示），用秒做单位。
在一秒钟内交流电变化的周数叫做频率（用字母ｆ表示），单位是赫兹，简称赫（用字母Hz表示），有时也用周/秒（俗称周波或周）表示频率的单位。频率f和周期T之间的关系，是互为倒数的关系。
即：
                                                                   f=1/T或 T=1/ f
我国工频交流电的标准频率是50赫兹（即50周/秒），标准周期1/50=0.02秒。
交流电角频率ω就是角位移a与所用的时间t的比(即ω＝ ),它表示了交流电每秒所经过的电角度。交流电变化一周，就相当于变化了２π弧度（３６０度）。用符号ω表示角频率，单位是弧度／秒。它和周期、频率的关系为：
                                                     ω＝２π／T＝２πf
6、三相电源绕组有几种接线方式？三相负载的连接方式有几种？
答：三相发电机或三相变压器的二次侧都具有三相绕组，它们都是用星Ｙ形或三角△形的方式连接起来的。
三相负载的连接与发电机三相绕组的连接相似，也可接成形或三角形△。
7、什么叫三相三线制电路？什么叫三相四线制电路？
答：将负载与发电机用三根火线连接起来。就是三相三线制电路。
    用三根火线和一根中线把电源和负载起来，就是三相四线制电路。
8、什么叫三相电源和负载的星型连接？什么叫相、线电压和相、线电流？他们之间的 关系如何?
答：将三相绕级的末端连接在一起，从首端分别引出导线，这就是星形连接。通常三相绕组的始端用Ａ、Ｂ、Ｃ表示，末端用Ｘ、Ｙ、Ｚ表示。绕组始端的引出线称为火线。三个绕组末端连接在一起的公共点“Ｏ”称为中性点，从中性点引出的一根导线称为零线（也称中线）。如果中性点接地，则零线也称做地线。
每相组两端间的电压（即每相绕组首端与中线之间的电压）uA、uB、uC叫做相电压。
两根火线之间（即两相之间）的电压uAB、uBC、uCA叫做线电压。
流过电源每相绕组或负载的电流，叫做相电流。火线中的电流iA、iB、iC，叫做线电流。
在星形连接中，线电压的有效值是相电压有效值的 倍，即U线＝ U相。线电流等于相电流。
即I线＝I相。
9、三相四线制供电系统中，中性线（零线）的作用是什么？为什么零线不允许断路？
答：中性线是三相电路的公共回线。中性线能保证三相负载成为三个互不影响的独立回路；不论各相负载是否平衡，各相负载均可承受对称的相电压：不发一相发生故障，都可保证其它两相正常工作。
    中性线如果断开，就相当于中性点与负载中性点之间的阻抗为无限大，这时中性点位移最大，此时用电瓦数多的相，负载实际承受的电压低于额定相电压（灯泡的灯光发暗）；用电瓦数少的相，负载实际承受的电压高于额定电压（灯泡的灯光过亮，要烧坏）。因此，中性线要安装牢固，不允许在中性线上装开关和保险丝，防止断路。
10、三相交流电路中的功率怎样计算？
答：三相负载接到三相电源上，无论负载作Y形连接还是△形连接，每相的有功功率、无功功率、视在功率都与单相电路的计算方法一样，即P相＝U相I相COSφ相
Q相＝U相I相sinφ
Ｓ相＝Ｕ相Ｉ相
对于三相对称电路，不论负载怎么连接，三相对称负载的各种总功率可用下面公式计算。
即：Ｐ＝ ＵＩcosφ
Ｑ＝ ＵＩsinφ
Ｓ＝ ＵＩ＝
三相有功功率的单位仍为瓦或千瓦；无功功率的单位仍为乏或千乏；视在功率的单位仍为伏安或千伏安。
200401选择题答案
B C C B D A d C B D C B B D A C A B C B
200402填空题答案
1、螺栓连接、双头螺柱、螺钉连接
2、减少摩擦与磨损 、降低功率消耗、冷却、防生锈、防蚀、吸振
3、过闸流量、堰上水头
4、消能防冲（增加闸下游水深）、淹没水跃
5、滞渗和呆渗
6、220、20、20、220、20、20
7、铁心和线圈
8、电磁式、弹簧储能、液压式操作机构
9、磁通的变化率、楞次定律
10、电源、主电路、辅助电路
11、磁感应、正、反
12、启动瞬间产生高压、灯亮后限流
13、过载、失压、热、分励
