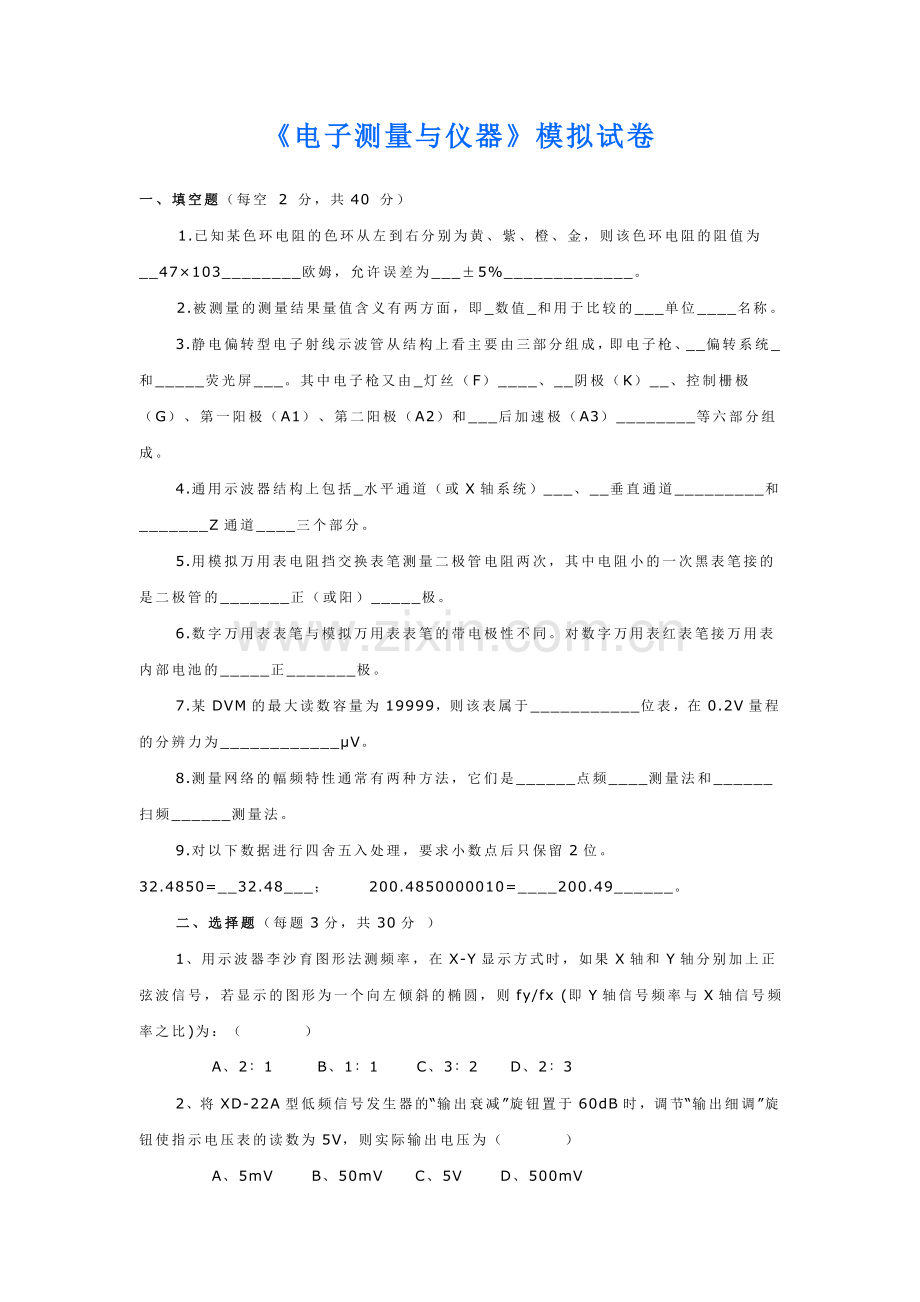

《电子测量与仪器》模拟试卷
一、填空题（每空 2 分，共40 分）
      1.已知某色环电阻的色环从左到右分别为黄、紫、橙、金，则该色环电阻的阻值为__47×103________欧姆，允许误差为___±5%_____________。
      2.被测量的测量结果量值含义有两方面，即_数值_和用于比较的___单位____名称。
      3.静电偏转型电子射线示波管从结构上看主要由三部分组成，即电子枪、__偏转系统_和_____荧光屏___。其中电子枪又由_灯丝（F）____、__阴极（K）__、控制栅极（G）、第一阳极（A1）、第二阳极（A2）和___后加速极（A3）________等六部分组成。
      4.通用示波器结构上包括_水平通道（或X轴系统）___、__垂直通道_________和_______Z通道____三个部分。
      5.用模拟万用表电阻挡交换表笔测量二极管电阻两次，其中电阻小的一次黑表笔接的是二极管的_______正（或阳）_____极。
      6.数字万用表表笔与模拟万用表表笔的带电极性不同。对数字万用表红表笔接万用表内部电池的_____正_______极。
      7.某DVM的最大读数容量为19999，则该表属于___________位表，在0.2V量程的分辨力为____________µV。
      8.测量网络的幅频特性通常有两种方法，它们是______点频____测量法和______扫频______测量法。
      9.对以下数据进行四舍五入处理，要求小数点后只保留2位。
32.4850=__32.48___；      200.4850000010=____200.49______。
      二、选择题（每题3分，共30分 ）
      1、用示波器李沙育图形法测频率，在X-Y显示方式时，如果X轴和Y轴分别加上正弦波信号，若显示的图形为一个向左倾斜的椭圆，则fy/fx (即Y轴信号频率与X轴信号频率之比)为：（         ）
            A、2﹕1       B、1﹕1      C、3﹕2     D、2﹕3
      2、将XD-22A型低频信号发生器的“输出衰减”旋钮置于60dB时，调节“输出细调”旋钮使指示电压表的读数为5V，则实际输出电压为（         ）
            A、5mV      B、50mV     C、5V      D、500mV
      3、已知某电阻符号为“          ” ，则该电阻的功率为（       ）
            A、1W    B、2W    C、0.25W    D、0.5W
      4、用全波均值电压表测量某三角波信号，读数为10V，则该三角波的峰值电压为（       ）
            A、10V     B、9V      C、18V      D、14.13V
      5、用示波器测量直流电压。在测量时，示波器的Y轴偏转因数开关置于0.5V/div，被测信号经衰减10倍的探头接入，屏幕上的光迹向上偏移5格，则被测电压为（          ）
            A、25V     B、15V     C、10V     D、2.5V
      6、要测量一个10V左右的电压，手头有两块电压表，其中一块量程为150V，1.5级，另一块为15V，2.5级，问选用哪一块合适？  答：（      ）
             A、两块都一样    B、150V，1.5级   C、15V，2.5级   D、无法进行选择
      7、下列测量中属于电子测量的是（       ）
             A、用天平测量物体的质量         B、用水银温度计测量温度
             C、用数字温度计测量温度         D、用游标卡尺测量圆柱体的直径
      8、下列测量中属于间接测量的是（        ）
             A、用万用欧姆挡测量电阻         B、用电压表测量已知电阻上消耗的功率
             C、用逻辑笔测量信号的逻辑状态   D、用电子计数器测量信号周期
      9、用逻辑笔测量信号的逻辑状态属于（       ）
             A、时域测量     B、频域测量     C、组合测量     D、数据域测量
     10、高频信号发生器的工作频率一般为（      ）
             A、1Hz~1MHz   B、0.001Hz~1kHz    C、200kHz~30MHz   D、300MHz以上
      三、综合题（共30分）
      1、为测量功能选择最佳测量仪器，将仪器序号填在测量功能后的空白处。（10分）
测量功能列                                测量仪器列
            A、测量电压 ______                            （1）、函数信号发生器
            B、测量频率 ______                            （2）、电子计数器
            C、测量网络的幅频特性 ______             （3）、DVM
            D、产生三角波信号 ______                    （4）、频谱分析仪
            E、分析信号的频谱特性  ______             （5）、晶体管特性图示仪
            F、测量三极管的输入或输出特性 ______  （6）、频率特性测试仪
            D、测量调幅波的调幅系数_________      （7）、逻辑分析仪
            H、微机系统软、硬件调试_________      （8）、电子示波器
      2、用量程是10mA的电流表测量实际值为8mA的电流，若读数是8.15mA。试求测量的绝对误差ΔI、实际相对误差γA、示值相对误差γy和引用相对误差γm分别为多少?若已知该表准确度等级S为1.5级，则该表是否合格？（10分）
      3、用示波器测量某一方波信号频率。测量时将示波器扫描“微调”旋钮置于“校准”位置，并且将扫描“微调”旋钮拉出（即使扫描扩展10倍）。当将“扫描”旋钮置于10ms/div时，屏幕上刚好显示两个周期的波形（占8格）。问该方波信号的频率是多少？（10分）
参考答案
一、填空题

1、47×103；±5%
2、 数值；单位名称
3、 偏转系统；荧光屏；灯丝（F）；阴极（K）； 后加速极（A3）
4、 水平通道（或X轴系统）；垂直通道（或Y轴系统）；Z通道（或主机部分）
5、 正（或阳）
6、 正
7、 ；10
8、点频；扫频
9、32.48；200.49

 二、选择题
1、B；2、A；3、D；4、C；5、A；6、C；7、C；8、B；9、D；10、C
 三、综合题
1、（3）（2）（6）（1）（4）（5）（8）（7）
2、解：ΔI=8.15mA-8mA=0.15mA
γA=(ΔI/A)×100%=(0.15mA/8mA) ×100%=1.875%
γy=(ΔI/X)×100%=(0.15mA/8.15mA) ×100%=1.841%
γm=(ΔI/Xm)×100%=(0.15mA/10mA) ×100%=1.5%
因为γm=S%=1.5%,所以该表合格.
3、解：L=8格/2=4格     T=Dx·L/N=10×4/10=4 ms
f=1/T-1/4 ms=250Hz

《电子测量仪器》期末试卷
(满分：100分；测试时间：90分钟)

一、填空题（每空 2 分，共34分）
1.误差的基本表示方法有_______、______和最大引用误差三种，在工程上凡是要求计算测量结果的误差时，一般都要用______。
      2.对以下数据进行四舍五入处理，要求小数点后只保留2位。
32.4850=___________；      200.4850000010=_________________。
 3.静电偏转型电子射线示波管从结构上看主要由三部分组成，即电子枪、_________和________。其中电子枪又由_______、______、控制栅极（G）、第一阳极（A1）、第二阳极（A2）和后加速极（A3）等六部分组成。
      4.电子示波器是一种常用的电子仪器，它可以观察电信号的波形，通过屏幕显示直接测量信号的 _______、______和相位参数，还可以测量脉冲信号的前后沿、脉宽、上冲、下冲等参数。
5.万用表的表头实际上就是一只灵敏的磁电式直流电流表，测量直流电压时，应该在表头_______大电阻，测量电流时应在表头_______小电阻。万用表的准确等级一般分为0.1，_______、_______、2.5、5等几个等级。
6.交流电桥平衡的条件是： ______ 和 ______。

      二、单项选择题（每题3分，共36分 ）
1、示波管中有一对X偏转板和Y偏转板，其中  X偏板上加的是（ ）
   A、直流电压     B、锯齿波信号    C、f(t)信号      D、正弦波信号
2、示波管的偏转灵敏度的单位是（ ）
A、V/m     B、m/V    C、V/cm    D、cm/V
     3、将XD-22A型低频信号发生器的“输出衰减”旋钮置于60dB时，调节“输出细调”旋钮使指示电压表的读数为5V，则实际输出电压为（         ）
      A、5mV       B、50mV      C、5V       D、500mV
      4、下列仪器中可以产生方波和三角波信号的仪器有（ ）
            A、模拟电压表     B、RLC测试仪      C、Q表      D、低频信号发生器
      5、用示波器测量直流电压。在测量时，示波器的Y轴偏转因数开关置于0.5V/div，被测信号经衰减10倍的探头接入，屏幕上的光迹向上偏移5格，则被测电压为（          ）
            A、25V     B、15V     C、10V     D、2.5V
      6、热电式电流表的基本原理是（      ）
A、 热电现象，先把高频电流转变为直流电，在测量直流电的大小，从而间接地反映出被测高频电流的量程。
B、 在表头上并联适当的电阻进行测量
C、 在表头上加装一个并联串联式半坡整流电路
D、  无正确答案
      7、下列测量中属于电子测量的是（       ）
             A、用天平测量物体的质量         B、用水银温度计测量温度
             C、用数字温度计测量温度         D、用游标卡尺测量圆柱体的直径
      8、下列测量中属于间接测量的是（        ）
             A、用万用欧姆挡测量电阻         B、用电压表测量已知电阻上消耗的功率
             C、用逻辑笔测量信号的逻辑状态   D、用电子计数器测量信号周期
 9、低频信号发生器的工作频率一般为（      ）
             A、1Hz~1MHz   B、0.001Hz~1kHz
   C、200kHz~30MHz   D、300MHz以上
 10、直流双臂电桥的显著优点是：（ ）
             A、可以测量电容的损耗因数        B、可以测量电感的品质因数
             C、测量小电阻较为准确，能较好消除接触电阻和接线电阻的影响
E、 可以测量大电阻和小电阻
11、下列选项中通用计数器不能测量的量是（ ）
A、频率    B、相位   C、周期     D、电压
12、电路的频率特性就是（ ）
A、幅度/频率特性和相位/频率特性的总称   B、 幅度/频率特性
C、相位/频率特性 D、以上均不对

      三、计算题（共30分）
1、 使用QS18A型万用电桥测量一电容，当“量程开关”置于1000PF,“损耗倍率”为D×0.01时，调节“损耗平衡”为1.2，“读数”两盘分别为0.5和0.076时电桥平衡，试问被测电容的容量及损耗因数各为多少？（10分）
      2、有一个10V标准电压，用100V档、0.5级和15V档、2.5级的两块万用表测量，问哪块表测量误差小？（10分）
3、用示波器直接测量某一方波信号电压，将探头衰减比置×1,垂直偏转因数V/格置于“5V/格”，“微调”置于校正校准L位置，并将“AC-GND-DC”置于AC，所测得的波形峰值为6格，则测得峰-峰值电压为多少？有效值电压为多少？（10分）
 参考答案：
一、填空题：
1.绝对误差，相对误差，相对误差
2. 32.48；200.49
3.偏转系统；荧光屏；灯丝（F）；阴极（K）；
4、幅度参数，频率参数。
5.串联，并联，0.5, 1.5
6.幅度平衡，相位平衡
二、选择题：
BCADA ACBAC DA
三、综合题：
1.C=1000PF×(0.5+0.076)=576 PF
D=1.2×0.01=0.012
2.第一块表测量：最大绝对允许误差
△X1=±0.5﹪×100V=±0.50V
第二块表测量：最大绝对允许误差
△X2=±2.5﹪×15V=±0.375V
比较两块表的绝对误差可以看出：第一块表准确度比第二块高，但是用第一块表测量所产生的误差却比第二块表测量所产生的误差大。
3.Up-p=5V/格×6格=30V
U有效值=30V/（2√2）
典型例题分析
一、填空题
1．电子计数器的测周原理与测频相反，即由 被测 信号控制主门开通，而用 晶振 脉冲进行计数。
2信号发生器的基本结构由 振荡器、变换器 、 输出级 、 指示器 ，以及电源构成。
3．静电偏转型电子射线示波管从结构上看主要由三部分组成，即电子枪、 偏转系统 和 荧光屏。其中电子枪又由 灯丝 、 阴极 、栅极、第一阳极、第二阳极和 前加速级 组成。
4电子测量按测量过程分类可分为 直接测量 、 间接测量 、 和 组合测量 三种。
5． 电压 测量是电子测量的基础，在电子电路和设备的测量调试中，它是不可缺少的基本环节。
6．消弱系统误差的典型测量技术有 零示法 、 替代法 、 补偿法 、对照法、微差法和交叉读数法。
7．电子电压表按显示方式不同，可分为 模拟式电子电压表
和 数字式电子电压表 。
8．已知示波器的扫描控制开关置于0.2ms/div，被测信号为正弦波，荧光屏上显示8格的两个周期的完整波形。则被测信号的频率为 _1.25KHz_（0.2*8/2取倒数）
9．通常用 频率特性 、 输出特性 和 调制特性 （俗称三大指标）来评价正弦信号发生器的性能。
10．电子测量的内容包括_电能量测量_、 电信号特性测量 、 和 电路元件参数测量 电子设备性能测量 四个方面。
11．SR46示波器垂直系统最高灵敏度为，若输入电压为，则示波器上光点偏移原位 2.4 格。（120/50）
12．测量相位差的主要方法 示波器测量 、 相位差转换为时间间隔测量、 相位差转换为电压测量 及 零示法测量 等
13．电子示波器由 Y通道 、 X通道 、 Z通道 、 示波管 、幅度校正器、扫描时间校正器及电源等部分组成。
14．SX1842数字电压表数码显示最大数为19999，最小一档量程为20mV，则该电压表的最高分辨率为 1微伏。（20mV/19999）
15．多次测量中随机误差具有 有界 性、 对称 性和 抵偿 性。
16．有两个周期相同的正弦波，在屏幕上显示一个周期为6个div，两波形间相位间隔为0.5div，则两波形间相位差为 30度。（360/6*0.5）
二、简答题
1.简述消除或削弱系统误差的典型测量技术有哪几种?
答：(1)零示法，(2)替代法， (3)补偿法，（4）对照法 ，(5)微差法，（6）交叉读数法
2. 说明通用计数器测量周期的工作原理。
答：将被测信号整形转换后作为闸门时间，而用标准频率作为计数脉冲，进行计数，同样通过改变标准频率的分频，即改变时标信号，来测量更宽的范。
3. 什么是相对误差？
答：相对误差可以说明测量的准确程度，可分为实际相对误差、示值相对误差、满意度相对误差和分贝相对误差。
4. 锁相环路的主要构成是什么？各部分有何作用？
答：锁相环路主要由压控振荡器（简称VCO，其振荡频率可由偏置电压改变）、鉴相器（简称PD，其输出端直流电压随其两个输出信号的相位差改变）、低通滤波器（简称PLE在这里的作用是滤除高频成分，留下随相位差变化的直流电压）及晶体振荡器等部分构成。
5. 试画出由晶振、放大整形、分频整形、门控、主门和计数显示器构成的测量频率的原理框图。（P144）
答：略
6. 测量误差的表示方法？测量误差的来源？
答：测量误差的来源有仪器误差、使用误差、人身误差、影响误 差、和方法误差。
7. 简述利用变换器测量阻抗的原理。
答：利用变换器测量阻抗的原理是：将被测元件的参数变换成相应的电压，然后经A/D变换后，进行数字化显示。
8. 频率计数器中，门控电路起什么作用？
答：略
9．测量相位差的方法主要有哪些？
答：测量相位差的方法有示波器测量、相位差转换为时间间隔进行测量、相位差转换为电压进行测量、零示法测量。
10．双踪示波器的“交替”转换方式是如何工作的？
答：将A、B两通道信号轮流加于Y偏转板，荧光屏上显示两个通道的信号波形。具体实现时，以时基发生器的回扫脉冲控制电子开关的触发电路，每次扫描后，改变所接通道，使得每两次扫描分别显示一次A通道波形和一次B通道波形。
三、应用题
1. 用计数式频率计测量频率，闸门时间（门控时间）为l s时，计数器读数为5400，这时的量化误差为多大？如将被测信号倍频4倍，又把闸门时间扩大到5倍，此时的量化误差为多大?
解：（1）量化误差
（2）量化误差
2. 用全波整流均值电压表分别测量正弦波、 三角波和方波， 若电压表示值均为10 V， 那么被测电压的有效值各为多少?
解：对于正弦波， 由于电压表本来就是按其有效值定度的， 即电压表的示值就是正弦波的有效值， 因此正弦波的有效值为
U=Ua=10 V
　　对于三角波， 其波形系数KF=1.15， 所以有效值为
U=0.9KFUa=0.9×1.15×10=10.35 V
对于方波，其波形系数KF=1， 所以有效值为
U=0.9KFUa=0.9×1×10=9 V
3. 某示波管的Y偏转因数为Df=8V/div，用其构成一示波器。要求该示波器的最小偏转因数Dymin=50mv/div，试计算Y通道放大器的放大倍数。假如荧光屏的有效高度为5div，则Y通道末级放大器的输出电压幅度为多少？
解：，所以Y通道放大器的放大倍数为160， Vy=Df*5div=8V/div*5div=40V
4. 若电子计数器内晶振频率，闸门时间为1s，试求中界频率。
解：

5. SBM-10A型示波器的带宽=30MHz,求 上升时间。
解：放大器的带宽，而
则，

电子测量习题及解答（一）

一、 选择题

1、 按测量的性质分类，测量可分为 （ B ）
A 时域测量、频域测量、数据域测量、偏差测量
B 时域测量、频域测量、数据域测量、随机测量
C 直接测量、间接测量、组合测量、直接测量
D 直接测量、间接测量、组合测量、随机测量
2、 用6V量程测量电压，Ux=1.38V，则对应的分贝值为
（ A ）
A 5dB
B 10 dB
C 15 dB
D 2.5 dB
3、在下列各测量中，测量条件保持不变的为： ( B )
A 数据域测量
B 等精度测量
C 非等精度测量
D 频域测量
4、某数字电压表，在5V档的允许误差（工作误差）为±0.03%±1个字，其含义为 ( C )
A该电压表的最大绝对误差为

B 该电压表绝对误差为
C该电压表在5V档的最大绝对误差为
D该电压表在5V档的最大绝对误差为
5、电子测量仪器发展大体经历了四个阶段：： A
A 模拟仪器、数字化仪器、智能仪器和虚拟仪器。
B 机械仪器、数字化仪器、智能仪器和虚拟仪器。
C 模拟仪器、电子化仪器、智能仪器和虚拟仪器。
D 模拟仪器、数字化仪器、智能仪器和PC仪器。

图1.6

6、高频示波器常用图1.6所示的探头(虚线内部)检测被观测信号，探头里可调电容C与电阻R并联，与示波器的输入阻抗Ri、Ci构成补偿式分压器。由于某种原因，补偿电容C偏低，当输入标准方波信号时，显像管荧光屏上将显示下列哪一种波形 （ C ）
上述波形都不对

A B C D

7、用示波器观察信号时，下列叙述正确的是: （ C ）
A 取样示波器可以观察高频信号
B 取样示波器可以观察高速单次信号
C 取样示波器可以观察高频周期信号
D 高频信号只能用高速示波器观察

8、在使用示波器探头时，下列叙述错误的是 （ D ）

A 必须根据测试的具体要求来选用探头类型，如不能用电阻分压器探头去测量高频或脉冲电路。
B 探头和示波器都应配套使用，不能互换，否则将会导致分压比误差增加或高频补偿不当。
C 低电容探头的电容器C应定期校正。
D 电阻分压器探头一般用于测量高频电路。
9、在交流电压表中，为了减小高频信号的测量误差，往往采用下列哪一种电路：
（ B ）
A 调制式放大器
B 检波—放大式放大器
C 热偶变换式放大器
D 放大—检波式放大器
10、测量时用仪器仪表指针的位移来表示被测量大小的测量方法是： （ C ）
A 微差式测量法
B 组合测量法
C 偏差式测量法
D 零差式测量法
11、通过测量待测量与标准量之差来得到待测量量值的测量方法是： （ ）
A 偏差式测量法
B 零差式测量法
C 组合测量法
D 微差式测量法
12、下列说法错误的是 （ ）
A 在数字系统测试中，穷举测试法可以测出100%的故障
B 逻辑笔在同一时刻只能显示一个被测点的状态，逻辑夹在同一时刻能显示多个被测点的状态。
C 逻辑分析仪可以同时采集多路信号，便于对被测系统正常运行的数据流的逻辑状态和各信号间的相互关系进行观察和分析。
D 在数字系统测试中，随机测试法可以测出100%的故障
13、用10V量程测量电压，Ux=27.5V，则对应的分贝值为
（ ）
A 5dB
B 31 dB
C 25 dB
D 35 dB
14、按测量的方式分类，测量可分为 （ ）
A 时域测量、频域测量、数据域测量
B 偏差式测量、零位式测量、微差式测量
C 直接测量、间接测量、组合测量
D 偏差式测量、零位式测量、随机测量
15、某数字电压表，在2V档的允许误差（工作误差）为±0.025%±1个字，其含义为 （ ）
A该电压表的最大绝对误差为
B 该电压表绝对误差为
C 该电压表在2V档的最大绝对误差为
D该电压表在2V档的最大绝对误差为
16、高频示波器常用图1.7所示的探头(虚线内部)检测被观测信号，
探头里可调电容C与电阻R并联，与示波器的输入阻抗Ri、Ci构成补偿式分压器。由于某种原因，补偿电容C偏高，当输入标准方波信号时，显像管荧光屏上将显示下列哪一种波形 （ ）

图1.7
1.7

上述波形都不对

A B C D
17、对高频信号（大于1000MHz），可以采用高速示波器或取样示波器观察，下列叙述正确的是 （ ）
A 取样示波器可以观察高频信号
B 取样示波器可以观察高速单次信号
C 取样示波器可以观察高频周期信号
D 高频信号只能用高速示波器观察
18、在交流电压表中，为了减小低频信号的测量误差，往往采用下列哪一种电路： （ ）
A 调制式放大器
B 检波—放大式放大器
C 热偶变换式放大器
D 放大—检波式放大器

二、 填空题
1、SR46示波器垂直偏转系统最高灵敏度为50uV/div，若输入电压为120 uV，则示波器荧光屏上光点偏移原位 2.4 格。

图1.5
2、某文氏桥振荡器如图1.5所示，
其中Rt、Rf为热敏电阻，则
Rt、Rf温度系数的性质为：
Rt为 负温度系数 ，
Rf为 正温度系数 。
振荡频率为 1/2πRC 。

3、某数字电压表的数码显示部分为位，最小一档量程为20mV,则该电压表的最高分辨率为 1uV 。
4、某2.5级电压表，满度值Xm=100V，测量值为70V，则绝对误差为 ±2.5V ，最大绝对误差为 ±2.5V ，示值相对无差为 ±3.6% 。
5、直流DVM的核心部件是 A/D转换器 ，直流DVM配上 Ω/V，I/V，AC/DC 等变换器就可构成DMM。
6、某计数式频率计，测频率时闸门时间为1S，测周期时倍乘最大为10000，晶振最高频率为10MHz，则中介频率f0= 316KHz 。
7、用椭圆法测量两个同频正弦信号的相位差，若示波器上出现的椭圆的长轴A为8cm, 短轴B为4cm,则相位差为 2arctg0.5=53.1o 。
8、示波器的核心部件为 示波管，由电子枪，偏转系统，荧光屏组成。
9、某示波器垂直系统灵敏度位于0.2 V/div档，t/div位于2μS档，一正弦波信号（未经探头接入），H=4div，D=4div则该波形的幅度为 ，频率为 。

三、计算题 (共60分)

1、下图为示波器组成原理框图，试根据所学知识回答下列问题：（12）
1) 画出各点信号的波形
2) 简述触发电路作用
3) 示波器是如何消除回扫线的？

解答：
⑴各点波形如右图
⑵触发电路作用：
产生触发脉冲去同步时基发生器以显示稳定的波形
⑶示波器利用信号⑥通过Z轴电路加到栅极，在时基正程加亮显示信号，在时基逆程不显示以消除回扫线。

2、下图为简化了的频率合成器原理框图，f0为基准频率，f为输出信号频率，试确定两者之间的关系。如f0=10MHz，n、m可以从1变到20，步长为1，试简述其工作原理并确定输出信号频率f的变化范围。

解答：⑴ 确定两者关系
由题知：，∴
⑵f的变化范围：
的变化范围：～20
∴f的变化范围为：５00KＨｚ～200MＨｚ

3、图示为函数信号发生器的原理框图，试完成：
1) 简述其工作原理
2) 作出Q、D、F点的波形。
3) 若要在D点得到锯齿波，如何修改电路？

解答：⑴双稳态电路产生矩形波，经过积分器转化为三角波，再经二极管整形电路产生正弦波
⑵各点波形如右图
⑶若要在D点得到锯齿波，可在电阻R两端并联二极管
4、某电子计数器最高标准频率fcmax=10MHz，若忽略标准频率误差及触发误差，试完成：（12）
1) 在测量时间间隔Tx分别为500μS 、50uS、5 uS时的测量误差
2) 若要求最大相对误差γx=±1%,确定用该计数器测量的最小时间间隔
解答：⑴待测时间间隔Tx为500 us：

待测时间间隔Tx为50us：

待测时间间隔Tx为5us：
⑵要求最大相对误差γx=±1%

5、计数式频率计组成框图如下，试完成：
1) 简述测频工作原理
2) 作出a、b、c点的波形
3) 分析电路的测量误差

解答：⑴利用频率的定义，用某一已知时间的脉冲控制主门让代测信号脉冲通过去计数，从而得到信号频率
⑵各点波形如右图：
⑶分析电路的测量误差：

6、用全波整流峰值电压表分别测量正弦波、三角波、方波，若电压表示值Ua为10V，试求各被测电压的有效值。（下表给出了各种波形的参数,Up-p为峰值） （9分）
名称
波形系数KF
波峰系数KP
有效值U
平均值
正弦波
1.11
1.414
Up-p/
2Up-p/π
三角波
1.15
1.73
Up-p/
Up-p/2
方波
1
1
Up-p
Up-p

解答：
正弦波：U=Ua=10V
方波： U=Ua=14.1V
三角波：U=Ua=8.17V
7、下图所示为逐次逼近数字电压表原理框图，试简述其工作原理。

8、图所示电路为数字合成低频信号发生器框图，试回答下列问题：
⑴加/减5位二进制计数器的作用
⑵ROM的作用
⑶检测计数器输出状态（00000、11111）的目的

电子测量习题及解答（二）
一、填空题(每空1分，共25分)
1.测量误差就是测量结果与被测量________的差别，通常可以分为_______和_______两种。
2.多次测量中随机误差具有________性、________性和________性。
3.4位DVM测量某仪器两组电源读数分别为5.825V、15.736V，保留三位有效数字分别应为________、________。
4.示波器Y轴前置放大器的输出信号一方面引至触发电路，作为________信号；另一方面经过________引至输出放大器。
5.示波器X轴放大器可能用来放大________信号，也可能用来放大________信号。
6.在示波器中通常用改变________作为“扫描速度”粗调，用改变________作为“扫描速度”微调。
7.所谓触发极性不是指触发信号本身的正负，而是指由它的________或________触发。
8.测量频率时，通用计数器采用的闸门时间越________，测量准确
