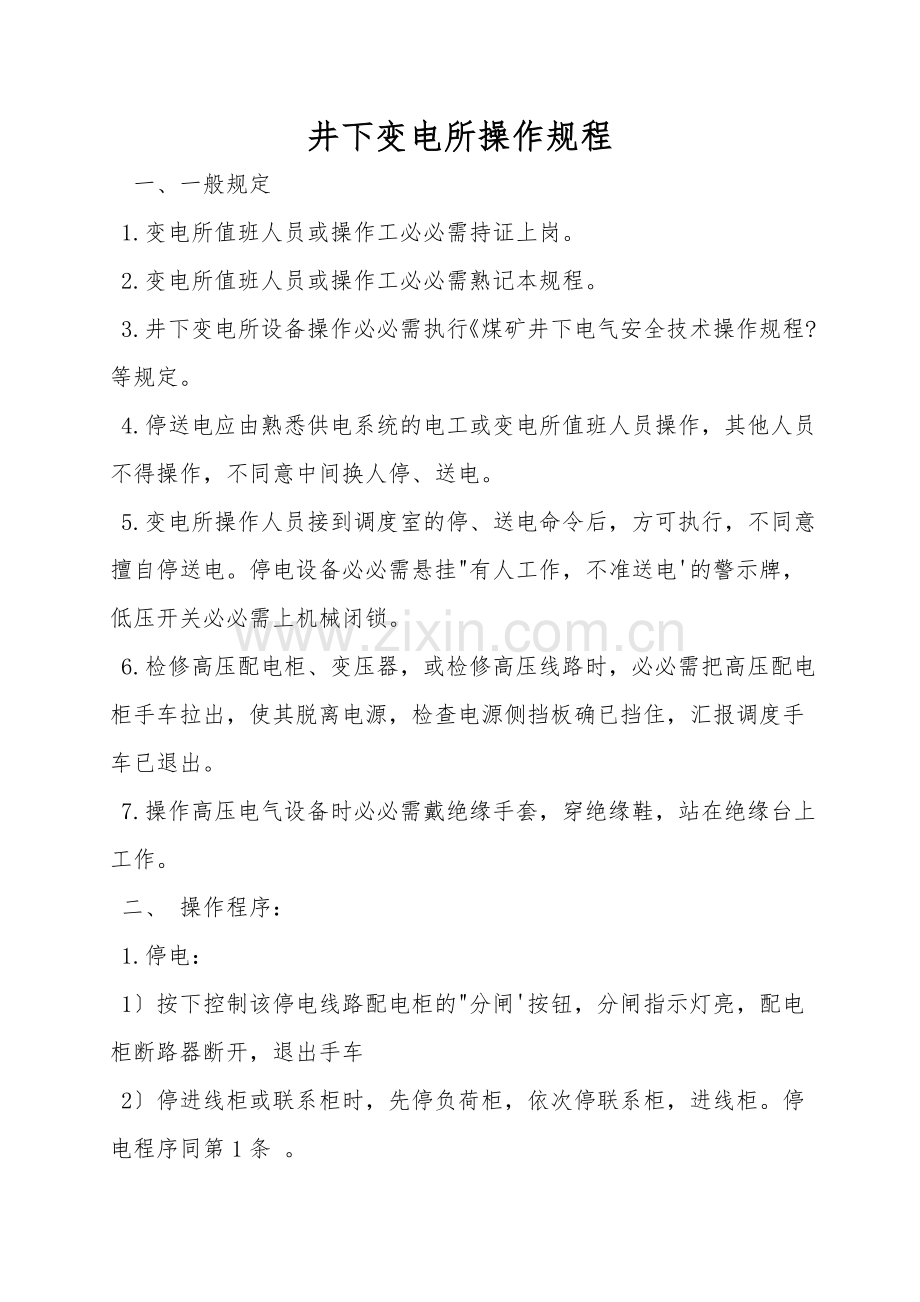

井下变电所操作规程
一、一般规定
1.变电所值班人员或操作工必必需持证上岗。
2.变电所值班人员或操作工必必需熟记本规程。
3.井下变电所设备操作必必需执行《煤矿井下电气安全技术操作规程?等规定。
4.停送电应由熟悉供电系统的电工或变电所值班人员操作，其他人员不得操作，不同意中间换人停、送电。
5.变电所操作人员接到调度室的停、送电命令后，方可执行，不同意擅自停送电。停电设备必必需悬挂"有人工作，不准送电'的警示牌，低压开关必必需上机械闭锁。
6.检修高压配电柜、变压器，或检修高压线路时，必必需把高压配电柜手车拉出，使其脱离电源，检查电源侧挡板确已挡住，汇报调度手车已退出。
7.操作高压电气设备时必必需戴绝缘手套，穿绝缘鞋，站在绝缘台上工作。
二、 操作程序：
1.停电：
1〕按下控制该停电线路配电柜的"分闸'按钮，分闸指示灯亮，配电柜断路器断开，退出手车
2〕停进线柜或联系柜时，先停负荷柜，依次停联系柜，进线柜。停电程序同第1条 。
3〕验电：手车退出后要验电，验电时，应使用电压等级合格的验电器。戴绝缘手套，穿绝缘鞋，站在绝缘台上工作。
4〕放电：当验明无电后，再进行接地、三相短接放电工作。接地放电时，应先接地端后接相端，最后三相短接。接地线和三相短接线在整个工作中不许拆路。停电完毕。
2.送电：
1〕接到调度送电命令，并确认送电线路后方可送电操作。
2〕拆接地线：先拆三相短接线，后拆接地线。
3〕推入手车，并关好配电柜门。从观察窗检查动触头与静触头是否完全接触，接触不好或接触面不够不能送电。
4〕按下"合闸'按钮，合闸指示灯亮，断路器吸合。
5〕送进线柜或联系柜的电时，要先送进线柜、联系柜，然后依次送负荷柜。
6〕高、低压配电柜跳闸或停电时，在恢复送电前先查明原因，处理后按照第4、5条要求送电。
3.注意事项：
1〕供扇风机的凹凸压开关严禁随便停电，当必需停电时，应由矿总工程师批准后方可执行，送电则由瓦斯检查员许可后才同意送电。
2〕送电后要巡查设备运行状况，如发现指示不正常和特别声响，应马上停电处理。不准带电检修或移动设备，一切裸露电气设备都要安设栅栏，并挂"高压危险，当心触电' 警示牌。
3〕严禁带负荷拉隔离开关或拉手车。
4〕检修变电所设备时，检查将所检修设备内是否留下工具等。
5〕有以下状况之一时，值班人员要先操作后汇报：
①直接威胁人身与设备安全的。
②所内高压设备发生严重接地的和短路冒火的，或响声剧烈的。
③电容器、变压器严重漏油、喷油的。
6〕部分工作停电，安全距离6KV小于0.7M，未停电设备，应装设临时遮拦，可用干燥木柴、橡胶或其它坚硬绝缘材料制成，装设应牢固可靠，并悬挂"止步，高压危险'警示牌。
三. 安全警告：
1.严格执行操作规程，否则可能会造成人员触电。
2.严禁带电检修或搬迁设备，当心人身触电或设备误启动。
3.严禁工作人员在工作中移动或拆掉遮拦、接地线和标示牌。
4.工作人员在室内搬迁或移动梯子及长物体时，应放倒搬运，并与带电部分保持足够的安全距离。
