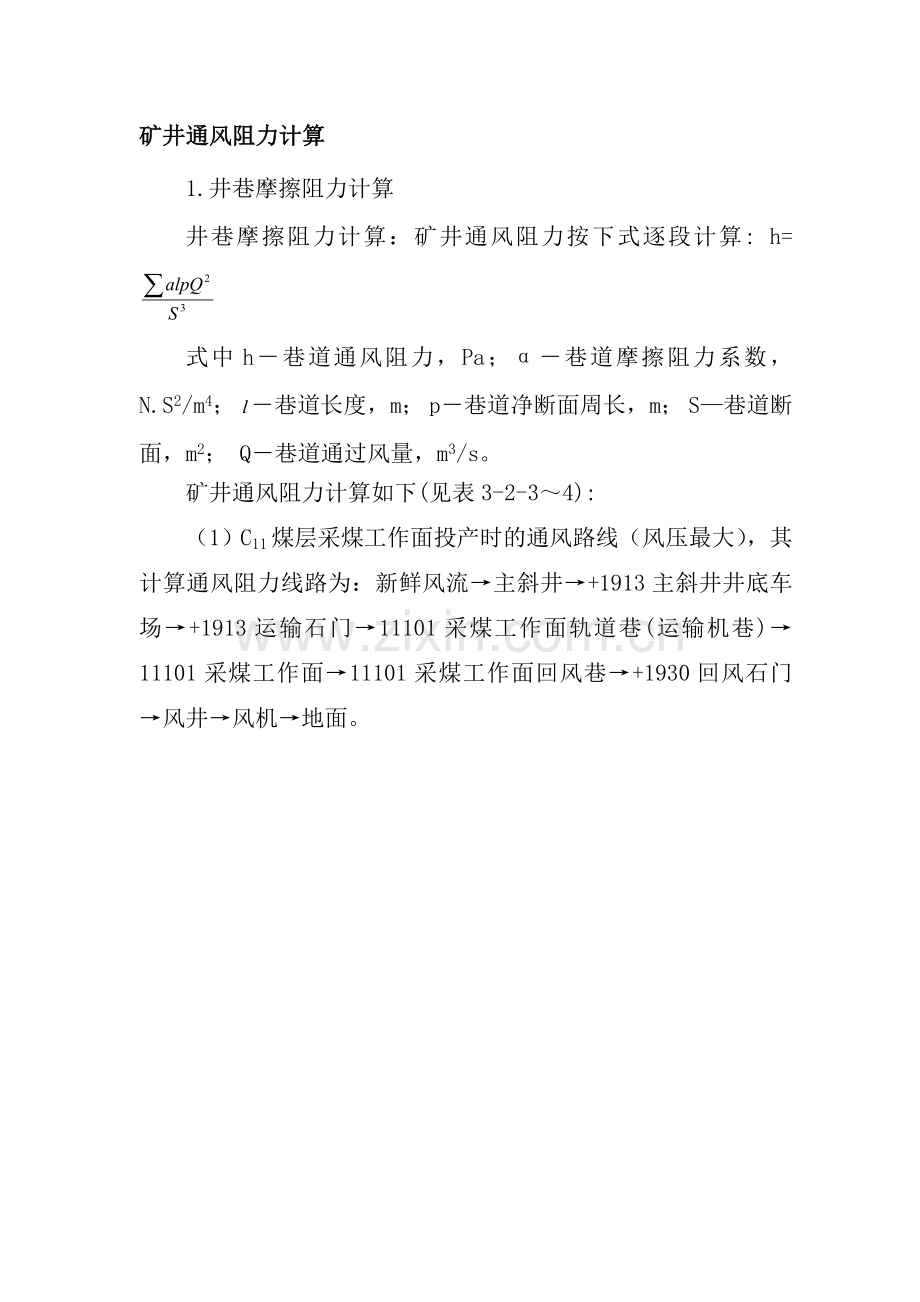

矿井通风阻力计算
1.井巷摩擦阻力计算
井巷摩擦阻力计算：矿井通风阻力按下式逐段计算: h=
式中h－巷道通风阻力，Pa；α－巷道摩擦阻力系数，N.S2/m4； －巷道长度，m； p－巷道净断面周长，m； S—巷道断面，m2； Q－巷道通过风量，m3/s。

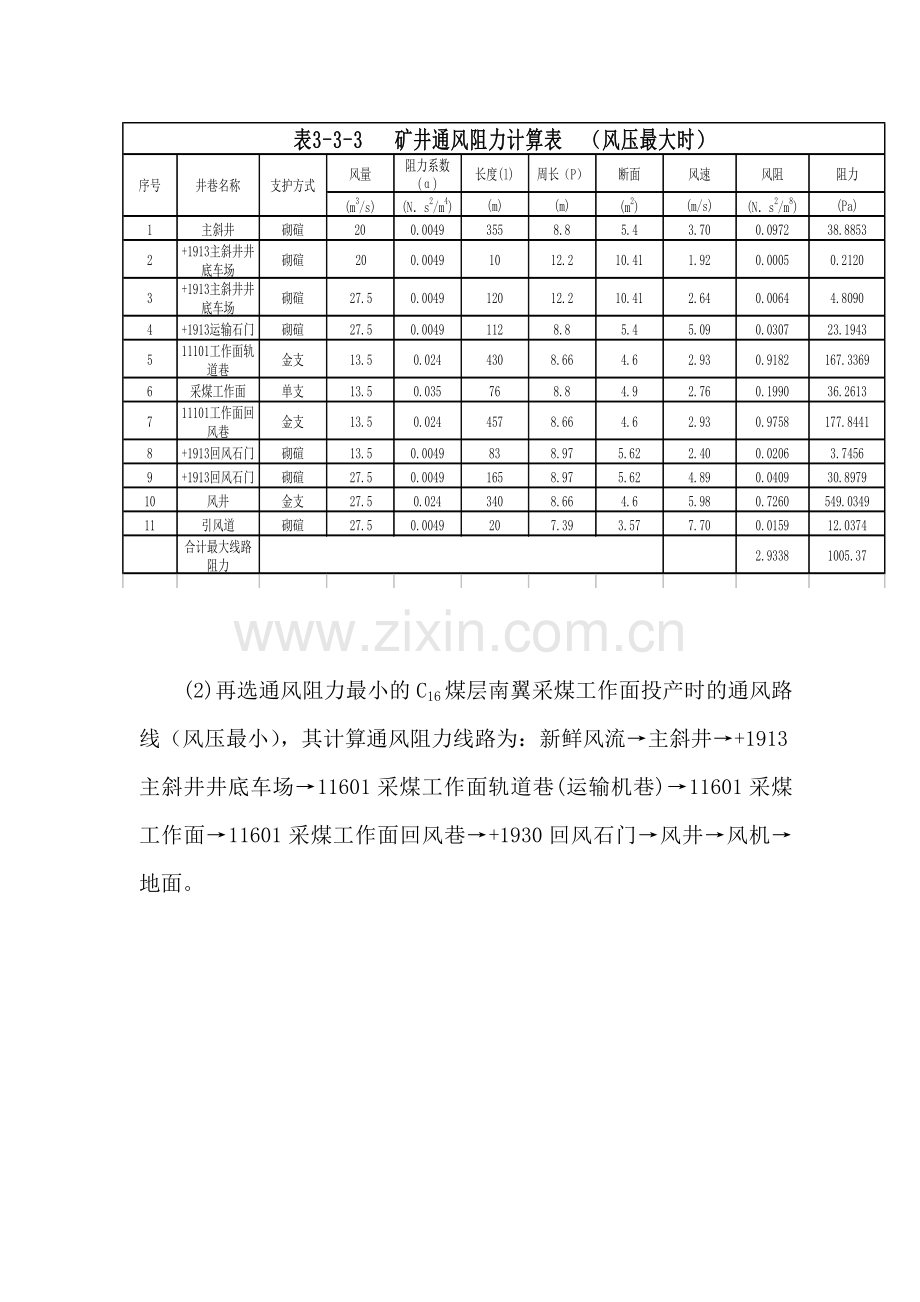

矿井通风阻力计算如下(见表3-2-3～4):
（1）C11煤层采煤工作面投产时的通风路线（风压最大），其计算通风阻力线路为：新鲜风流→主斜井→+1913主斜井井底车场→+1913运输石门→11101采煤工作面轨道巷(运输机巷)→11101采煤工作面→11101采煤工作面回风巷→+1930回风石门→风井→风机→地面。

(2)再选通风阻力最小的C16煤层南翼采煤工作面投产时的通风路线（风压最小），其计算通风阻力线路为：新鲜风流→主斜井→+1913主斜井井底车场→11601采煤工作面轨道巷(运输机巷)→11601采煤工作面→11601采煤工作面回风巷→+1930回风石门→风井→风机→地面。

从计算可知，风机克服的井巷摩擦阻力见下表：
表3-3-5 井巷摩擦阻力汇总表
通风时期
摩擦阻力 (pa)
风压最大时
1041.29
风压最小时
1036.61
2.局部通风阻力计算
局部通风阻力按井巷摩擦阻力的15%计算，见下表：
表3-3-6 井巷局部通风阻力表
通风时期
局部阻力(pa)
风压最大时
1041.29×15%=156.2
风压最小时
1036.61×15%=155.5
3.自然风压计算
本矿井进、出风井口高差＜150m；井深150m＜400m,故不计算自然风压，即He=0。
4.矿井负压计算
矿井总负压按下式计算：H总=H摩+H局+H自，计算结果见下表：
表3-3-7 矿井负压汇总表
通风时期
矿井负压（总阻力）(pa)
风压最小时
1192.1
风压最大时
1197.48

三、矿井通风等积孔计算及通风难易程度评价
风井通风等积孔按下式计算: ；式中：A－通风等级孔， Q－巷道通过风量， h－通风总阻力。矿井等积孔计算见下表：
表3-3-8 矿井通风等积孔计算表
项目
通风时期
风量
（m3/s）
阻力
(pa)
等积孔
（m2）
难易
程度
风压最小时
27.5
1192.1
0.948
困难
风压最大时
27.5
1197.48
0.945
困难
以上结果表明：矿井前后期风压相差不大,通风难易程度为困难。矿井生产中应加强通风系统管理,减少通风阻力和漏风,做好服务范围的通风设施，调整好各条线路的风阻，以保证每条线路的风量满足要求。
