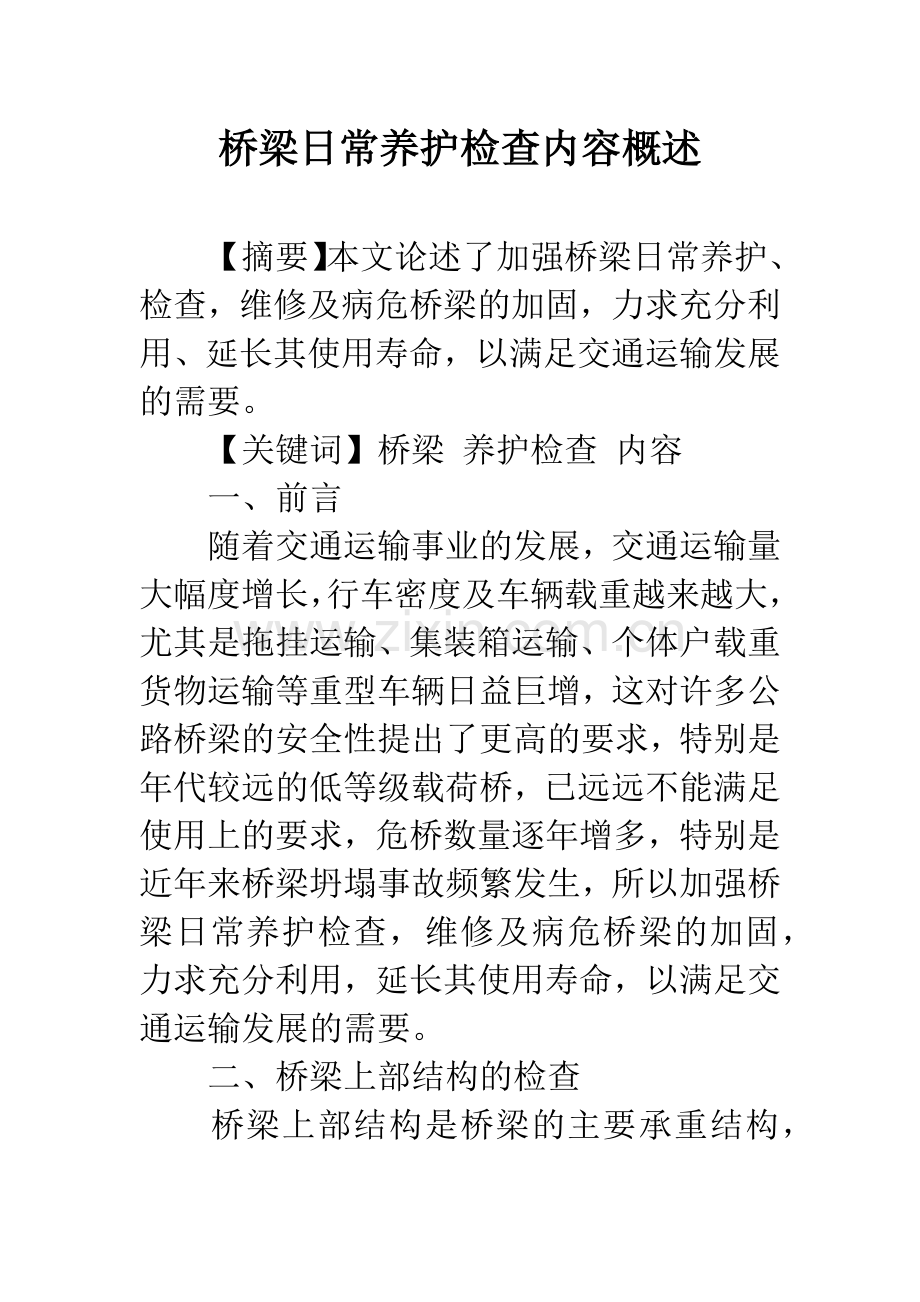

桥梁日常养护检查内容概述【摘 要】本文论述了加强桥梁日常养护、检查，维修及病危桥梁的加固，力求充分利用、延长其使用寿命，以满足交通运输发展的需要。【关键词】桥梁 养护检查 内容一、前言随着交通运输事业的发展，交通运输量大幅度增长，行车密度及车辆载重越来越大，尤其是拖挂运输、集装箱运输、个体户载重货物运输等重型车辆日益巨增，这对许多公路桥梁的安全性提出了更高的要求，特别是年代较远的低等级载荷桥，已远远不能满足使用上的要求，危桥数量逐年增多，特别是近年来桥梁坍塌事故频繁发生，所以加强桥梁日常养护检查，维修及病危桥梁的加固，力求充分利用，延长其使用寿命，以满足交通运输发展的需要。二、桥梁上部结构的检查桥梁上部结构是桥梁的主要承重结构，它往往由许多基本构件组成，例如梁、板、拱肋等。因此对桥梁上部结构的检查，就是对这些基本受力构件的工作状况进行检查。具体检查工作内容如下。1.基本受力构件缺陷及损伤检查根据桥梁结构形式、构件种类、建桥环境、施工质量以及使用情况等不同，在基本构件上缺陷产生的部位、种类和程度也不同。对于混凝土公路桥上部结构的基本构件，缺陷通常有混凝土开裂、剥离、断面破损、钢筋外漏及锈蚀、混凝土本身质量不足、异常变形等。其表现为表面裂缝、蜂窝、麻面、空洞、露筋、剥落、游离石灰、缝隙夹层等现象。以钢筋混凝土桥面板损伤破坏为例，说明其损害原因。桥面板断裂。大多因为作用的车辆荷载过大。随着近年来汽车的大型化，载重增加以及超载违章车辆的增加，对桥面板有很大影响的单车重力或轮荷载已超过了现有桥梁的设计荷载等级。其次是冲击影响。由于桥台下沉致使路桥接合处或由于伸缩缝的损坏等原因而出现高差，车轮经过时产生较大冲击力。桥面板碎裂。大多因为混凝土级配和施工质量不好而造成强度不足、蜂窝麻面等缺陷，从而致使荷载作用下产生破坏。由钢筋锈蚀而引起的抗弯强度不足遭到的破坏。桥面板裂缝，雨水下渗，从而钢筋再次锈蚀，加剧其损害，形成恶性循环。桥面板刚度不够而引起的裂缝。由于桥面板较薄，因此在车轮荷载作用下容易引起较大的变形以致产生较大的裂缝。对于公路混凝土桥梁，由于某一缺陷日积月累的变化，加上环境影响，有扩大的危险。另外，在混凝土公路桥梁中，缺陷和原因不是一一对应的，不少情况是某一个原因为诱发源，其它则多为促进缺陷发展的原因。因此，在基本构件的检查中，一定要细心观察，发现缺陷后，应结合观察到缺陷的种类、部位、范围及严重程度，从设计、施工及使用年限，使用状态记录出发，进行综合分析，使之得到切合实际的初步判断。2.基本构件的横向联系检查桥梁上部结构的整体性是靠基本构件的横向联系来保证。对于起横向联系的构件状况检查一般包括它们本身状况检查及它们与基本构件连接状况的检查。对于梁式桥的横隔板，应检查横隔板上的缺陷及裂缝情况，还应检查连接钢板是否外露、有无锈蚀现象等等。对于双曲拱桥，应检查横系梁上的裂缝情况，检查与拱肋连接处是否有脱离现象，还应检查肋和波接合处情况等等。对于桁架拱桥，应检查横隔板与主桁片、微弯板与主桁片的结合处情况等等。3.基本受力构件及几何纵轴线的检查一般量测基本构件的实际长度及截面尺寸。构件连接处的完整性及线形，可以采用随机抽样调查方法进行。基本受力构件的变形及裂缝调查应重点深入。基本构件纵轴线的检查，对梁式桥，指的是主梁纵轴线向下挠曲的测量；对于拱桥，指的是主拱圈实际拱轴线形状及拱顶变形量的测量。基本构件纵轴线的检查可以通过外表目测，发现有明显变形时，再用精密仪器测量。三、支座的检查梁式桥支座的作用，主要是将上部结构重量及车辆荷载传递给墩台，并完成梁体所需要的变形。支座上存在的缺陷往往会造成桥梁上部结构和墩台的工作不良，造成较弱部位的某些损伤。支座的病害大体有：支座本身。止浮装置的损害；限制移动装置的损害；辊轴的偏移和下降；销子和辊轴的破坏；支座构件裂痕；螺母松动；带头螺栓固定螺栓的脱落；滑动面、滚动面锈死；下底板的破裂；各构件的腐蚀；插座相互间接触。支座底板。锚栓切断；填充砂浆裂缝；支座底板混凝土碎裂；支座垫石压坏、剥离。因此，对桥梁支座的检查应进行以下几个方面的内容：1.简易垫层支座的油毡是否老化破裂；2.钢板滑动支座和弧形支座是否干涩、锈蚀；3.摆式支座各部分相对位置是否正确，受力是否均匀，钢筋混凝土立柱是否损坏；4.橡胶支座是否老化、变形，位置是否正确；5.滑动钢盆橡胶支座的固定螺栓有无剪断破坏，螺母有无松动；6.活动支座是否灵活，实际位移是否正确；7.是否有对于滑动面、滚动面夹杂尘埃和异物，以及防水装置和排水装置等的缺陷而产生的漏水、溢水等。四、桥梁墩台的检查桥梁墩台的检查主要是墩台身缺陷及裂缝检查，墩台变位的检查。对于钢筋混凝土的墩台身来讲，比较常见的缺陷是混凝土的冻涨引起剥离、混凝土的风化、掉角及船只碰撞造成的表面混凝土擦痕、露筋、支座下混凝土局部承压而造成损坏；比较常见的裂缝形态是墩台身沿主筋方向的裂缝或沿箍筋的方向的裂缝、盖梁上与主筋方向垂直的竖向裂缝。桥梁墩台身缺陷及裂缝检查，可以采用目测或借助于一些工具来完成。对于墩台的沉降、位移和倾斜情况的检查，一般可以先由目测并结合桥梁上部结构检查进行初步判断。例如对于简支梁桥，当上部结构检查发现主梁在墩顶倾斜、伸缩缝顶死的情况，可以初步判定桥墩可能有倾斜或不均匀沉降；对于双曲拱桥，当主拱圈检查中发现拱顶下沉较多及主拱肋上有较多的径向裂缝，那么也可以初步认为桥台可能有水平位移存在。再进行详细调查。桥梁墩台的沉降量详细检验用精密水准仪测量，严格按国家一、二等水准测量规定进行，并应闭合在两岸的永久水准点上。观测点一般选在墩台顶面的两端，其观测标志可用在墩台上埋置的铆钉头作为水准观测点。五、桥梁基础的检查对于墩台基础的检查，主要指墩台基础的冲刷情况和缺陷情况的检查。在水中的桥墩，因为直接阻水，除了一般的冲刷以外，还有局部冲刷，在桥墩处形成局部漏斗形河床。当河床为厚砂砾卵石层时，因水流带动砂砾石运动，会对钻孔灌注桩造成严重的磨损，甚至使桩中钢筋外露。特别是在地面或低水位以下、冻结线以上或冲刷线附近，基础或墩身常有环带状腐蚀，基础周围表面松散，严重者使混凝土形成空洞。对于混凝土或浆砌片石扩大基础，主要缺陷是基础松散破裂和基础下冲空。当桥梁墩台有倾斜、位移或在活载作用下墩顶位移较大时，往往可能是基础有病害，应进行挖探检查：1.在河床无水或浅水墩台，可设围堰防水直接挖至基础检查；2.对于流速不大的深水墩台，可用围堰、封底进行抽水进行检查。另外还有激光探测和振动检查方法，可以用来检查墩台基础中裂缝、断裂、冲空等病害。六、结束语桥梁病害的发生不是一朝一夕可以完成的，而是由多种因素综合影响的结果。一种病害的发生往往引起连锁反应，其它病害也会随之而来。因此，在对桥梁进行养护管理时，时常检查，对出现的细微异常现象引起注意，细致观察，详细记录，不失是一种防微杜渐的好方法。
