高压电缆敷设及电缆头制作安装施工工艺.doc

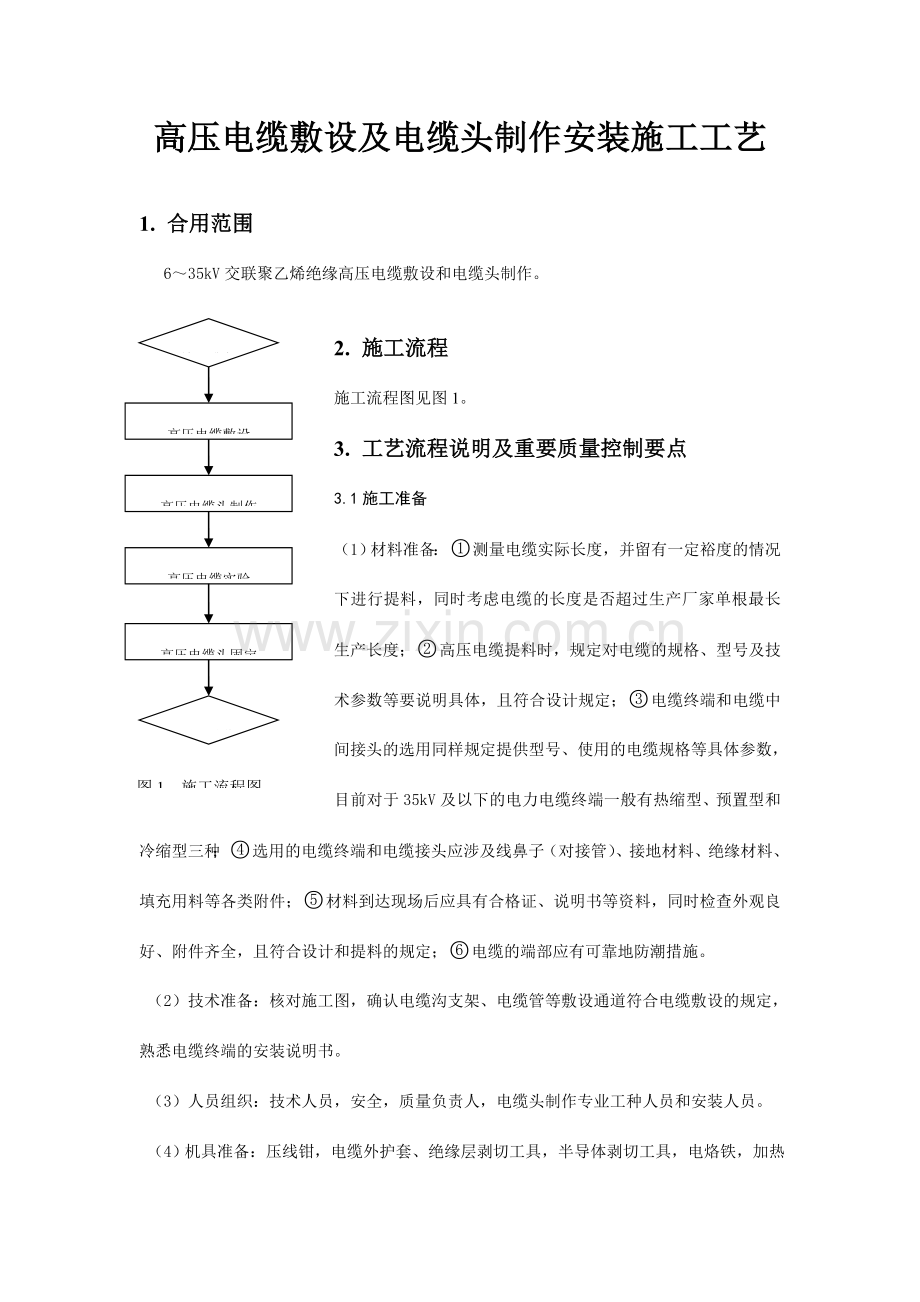

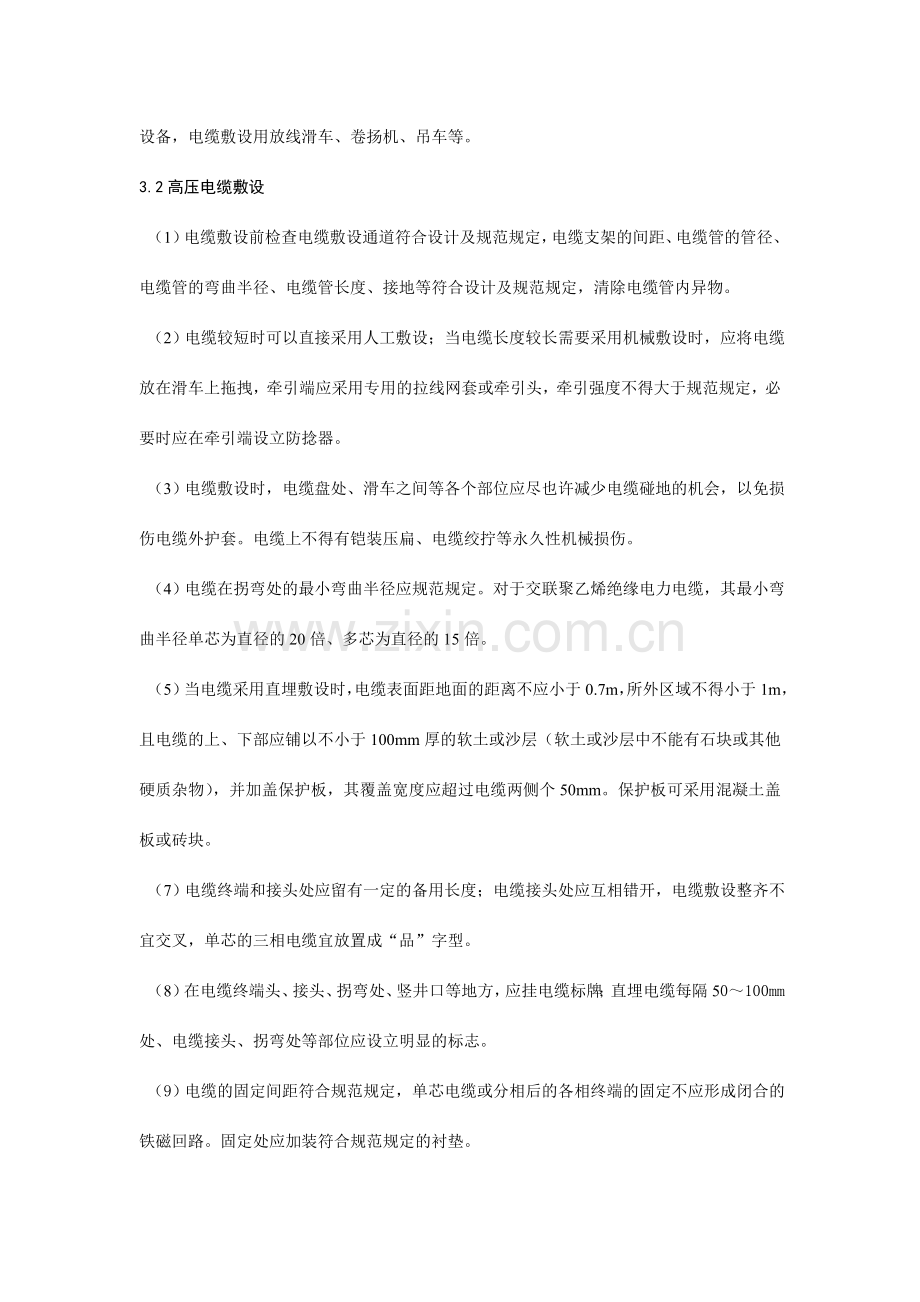

高压电缆敷设及电缆头制作安装施工工艺1. 合用范围635kV交联聚乙烯绝缘高压电缆敷设和电缆头制作。高压电缆敷设高压电缆头制作高压电缆头固定高压电缆实验质量验收施工准备图1 施工流程图2. 施工流程施工流程图见图1。3. 工艺流程说明及重要质量控制要点3.1施工准备（1）材料准备：测量电缆实际长度，并留有一定裕度的情况下进行提料，同时考虑电缆的长度是否超过生产厂家单根最长生产长度；高压电缆提料时，规定对电缆的规格、型号及技术参数等要说明具体，且符合设计规定；电缆终端和电缆中间接头的选用同样规定提供型号、使用的电缆规格等具体参数，目前对于35kV及以下的电力电缆终端一般有热缩型、预置型和冷缩型三种；选用的电缆终端和电缆接头应涉及线鼻子（对接管）、接地材料、绝缘材料、填充用料等各类附件；材料到达现场后应具有合格证、说明书等资料，同时检查外观良好、附件齐全，且符合设计和提料的规定；电缆的端部应有可靠地防潮措施。 （2）技术准备：核对施工图，确认电缆沟支架、电缆管等敷设通道符合电缆敷设的规定，熟悉电缆终端的安装说明书。 （3）人员组织：技术人员，安全，质量负责人，电缆头制作专业工种人员和安装人员。 （4）机具准备：压线钳，电缆外护套、绝缘层剥切工具，半导体剥切工具，电烙铁，加热设备，电缆敷设用放线滑车、卷扬机、吊车等。3.2高压电缆敷设（1）电缆敷设前检查电缆敷设通道符合设计及规范规定，电缆支架的间距、电缆管的管径、电缆管的弯曲半径、电缆管长度、接地等符合设计及规范规定，清除电缆管内异物。 （2）电缆较短时可以直接采用人工敷设；当电缆长度较长需要采用机械敷设时，应将电缆放在滑车上拖拽，牵引端应采用专用的拉线网套或牵引头，牵引强度不得大于规范规定，必要时应在牵引端设立防捻器。 （3）电缆敷设时，电缆盘处、滑车之间等各个部位应尽也许减少电缆碰地的机会，以免损伤电缆外护套。电缆上不得有铠装压扁、电缆绞拧等永久性机械损伤。 （4）电缆在拐弯处的最小弯曲半径应规范规定。对于交联聚乙烯绝缘电力电缆，其最小弯曲半径单芯为直径的20倍、多芯为直径的15倍。 （5）当电缆采用直埋敷设时，电缆表面距地面的距离不应小于0.7m，所外区域不得小于1m，且电缆的上、下部应铺以不小于100mm厚的软土或沙层（软土或沙层中不能有石块或其他硬质杂物），并加盖保护板，其覆盖宽度应超过电缆两侧个50mm。保护板可采用混凝土盖板或砖块。 （7）电缆终端和接头处应留有一定的备用长度；电缆接头处应互相错开，电缆敷设整齐不宜交叉，单芯的三相电缆宜放置成“品”字型。 （8）在电缆终端头、接头、拐弯处、竖井口等地方，应挂电缆标牌；直埋电缆每隔50100mm处、电缆接头、拐弯处等部位应设立明显的标志。 （9）电缆的固定间距符合规范规定，单芯电缆或分相后的各相终端的固定不应形成闭合的铁磁回路。固定处应加装符合规范规定的衬垫。 （10）电缆敷设后，电缆头应悬空放置，并应及时制作电缆终端，如不能及时制作电缆终端，电缆头必须采用措施进行密封，防止受潮。3.3电缆头制作（参见图24） （1）交联聚乙烯电力电缆的电缆终端有三种形式：预制、热缩、冷缩。不管采用何种终端方式，都应严格按照电缆附件厂家的规定制作电缆终端。 （2）根据电缆终端和电缆的固定方式，拟定电缆头的制作位置，剖开电缆外护套。破除过程中用力适当，不得损伤内层屏蔽和绝缘层。对于多芯的电力电缆，应能使电缆头固定后，对其各相弧度保持一致，过渡自然；单芯电缆头高度一致，弧度一致。 （3）在制作电缆头时，应将钢带和铜带屏蔽层分开接地，并有标记，接地线与钢带和铜带采用焊接或电缆终端附件中自带的弹簧卡圈进行连接；接地线应采用镀锡编织带，压 图2 电缆钢带接地引接接编织带的铜鼻子应搪锡。（4）多芯电缆的电缆头应采用电缆分支护套，分支护套内应衬一些填充料（软质材料可以运用电缆内的填充料），保证电缆头的分支护套密实。分支护套应尽也许向电缆头根部拉近，然后方可进行热缩（或冷缩）。钢带在电缆头处切断，接地线从分支护套下部引出。屏蔽层视接线位置至电缆头之间的长度而定，对已三芯电缆一般均在分支护套上部。 （5）为了保证多芯电缆的三相过度自然、弧度一致，需增长延长护管。分支护套、延长护管及电缆终端等在热缩（或冷缩）后应与电缆借出紧密，不能有褶皱或破损现象。图3 电缆分支护套制作图4 电缆芯线剥制（6）多段护套搭接时，上部的绝缘管应套在下部绝缘管的外部，搭接长度符合厂家说明书的规定。 (7)根据接线端子的位置和应力管的长度，拟定延长护管的长度，在延长护管上部，根据说明书的规定剥除屏蔽层，剩余的长度符合说明书的规定，然后制作铜带接地。（8）运用剥刀或玻璃等将铜带上部的外半导体层剥除，铜带上部的半导体层应按照说明书规定留有一定长度，且切断处应平整。半导体层剥除后用细砂纸打磨，磨去绝缘层上半导体残留物，但不得损坏绝缘层，或是绝缘层出现毛刺，凹凸不平现象，最后用酒精擦洗。 （9）根据应力管（热缩）或电缆终端（预制和冷缩）的长度和接线鼻子长度，将多余的电缆切除，同时将压接接线鼻子处的绝缘层剥除，剥除时不得损伤芯线。对露出的芯线表面的半导体层进行清除、绝缘层的切断面和边角进行打磨解决，使芯线表面清洁、绝缘层断面光滑、无毛刺。（10）选用浇铸式接线鼻子，用压接钳进行压接，压接工艺符合规范规定；铜线鼻子应镀锡。在接线鼻子和绝缘层切断面的交界处用厂家提供的填充胶带进行填充，使之过渡自然，同时保证电缆终端制作后顶部密实，密封良好。（11）冷缩电缆终端和预制电缆终端是一种组合型电缆终端，在接线鼻子压接后就可直接安装电缆终端，安装过程时应参照厂家说明书的规定进行。对于预制式电缆终端，安装时在应力锥内涂厂家自备的硅脂润滑，以便于预制电缆终端的安装。 (12)热缩的电缆终端安装时应先安装应力管，应力管和外半导体层的搭接应满足厂家的规定规定，然后安装外部绝缘护管和雨裙。外部绝缘护管和雨裙的安装位置及雨裙间间距应满足厂家的规定规定。（13）最后用相应颜色的胶布进行相位标记。（14）电缆终端安装时应避开潮湿的天气，且尽也许缩短绝缘暴露的时间。如在安装过程中遇雨雾等潮湿天气应及时停止作业，并做好可靠地防潮措施。3.4高压电缆实验应按照电气装置安装工程电气设备交接实验标准GB50 150-1991中的规定和规定进行实验，同时执行各项反措。3.5高压电缆固定（参见图5和图6）图5 分支固定和屏蔽接地（1）电缆终端与设备搭接自然，不应有扭劲。搭接后应对电缆采用固定措施，不得使搭接处设备端子和电缆受力，固定点应设在应力锥下和三芯电缆的电缆头下部等部位。 （2）电缆终端搭接和固定期应保证带电体与钢带及铜带接地之间的距离，同时保证不同相雨裙之间的距离，必要时加装过渡排。搭接面应符合规范规定。 （3）单芯电缆或分相后的各相终端的固定不应形成闭合的铁磁回路。固定处应加装符合规范规定的衬垫。图6 电缆固定与钢带接地 （4）对于多芯电缆，钢带和屏蔽均应采用接地的方式；当电缆穿过零序电流互感器时，屏蔽接地不应穿过零序电流互感器。（5）单芯电缆长度很短时屏蔽可采用两端接地方式；长度较长时屏蔽应采用一端接地，另一端不接地方式；当采用一端接地方式，不接地端过电压水平不满足规定期，可采用一端接地，另一端加装护层保护器的接地等方式。3.6质量验收 （1）电缆出厂合格证、出厂实验报告、现场实验报告、电缆安装记录及质量评估记录、施工图及变更设计的说明文献。 （2）外观检查、绑扎固定、安全距离等。4.示范图片户外电缆、柜内电缆示例见图7和图8。图7 户外电缆示例图8 柜内电缆示例
