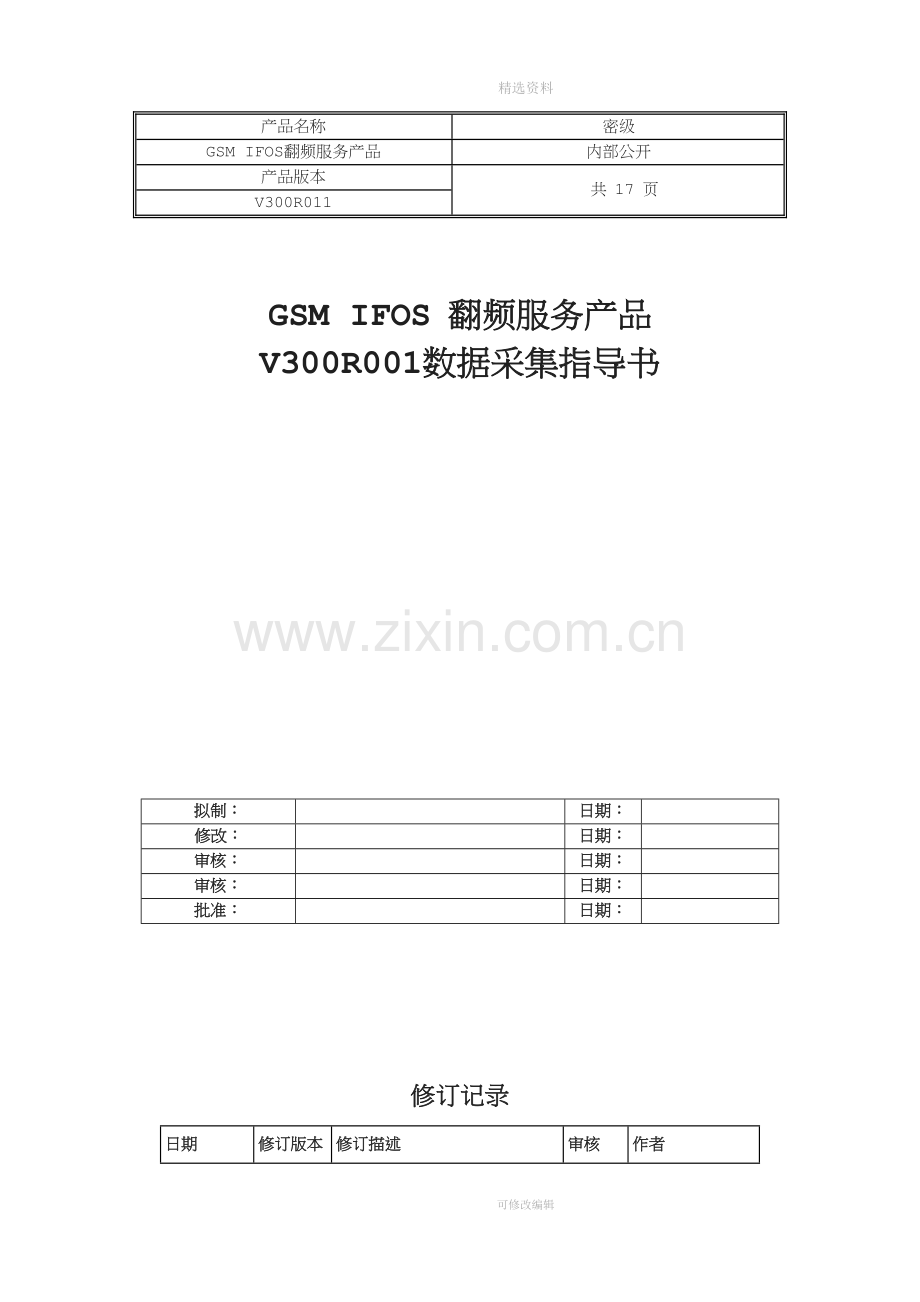

产品名称
密级
GSM IFOS翻频服务产品
内部公开
产品版本
共 17 页
V300R011

GSM IFOS 翻频服务产品
V300R001数据采集指导书

拟制：

日期：

修改：

日期：

审核：

日期：

审核：

日期：

批准：

日期：

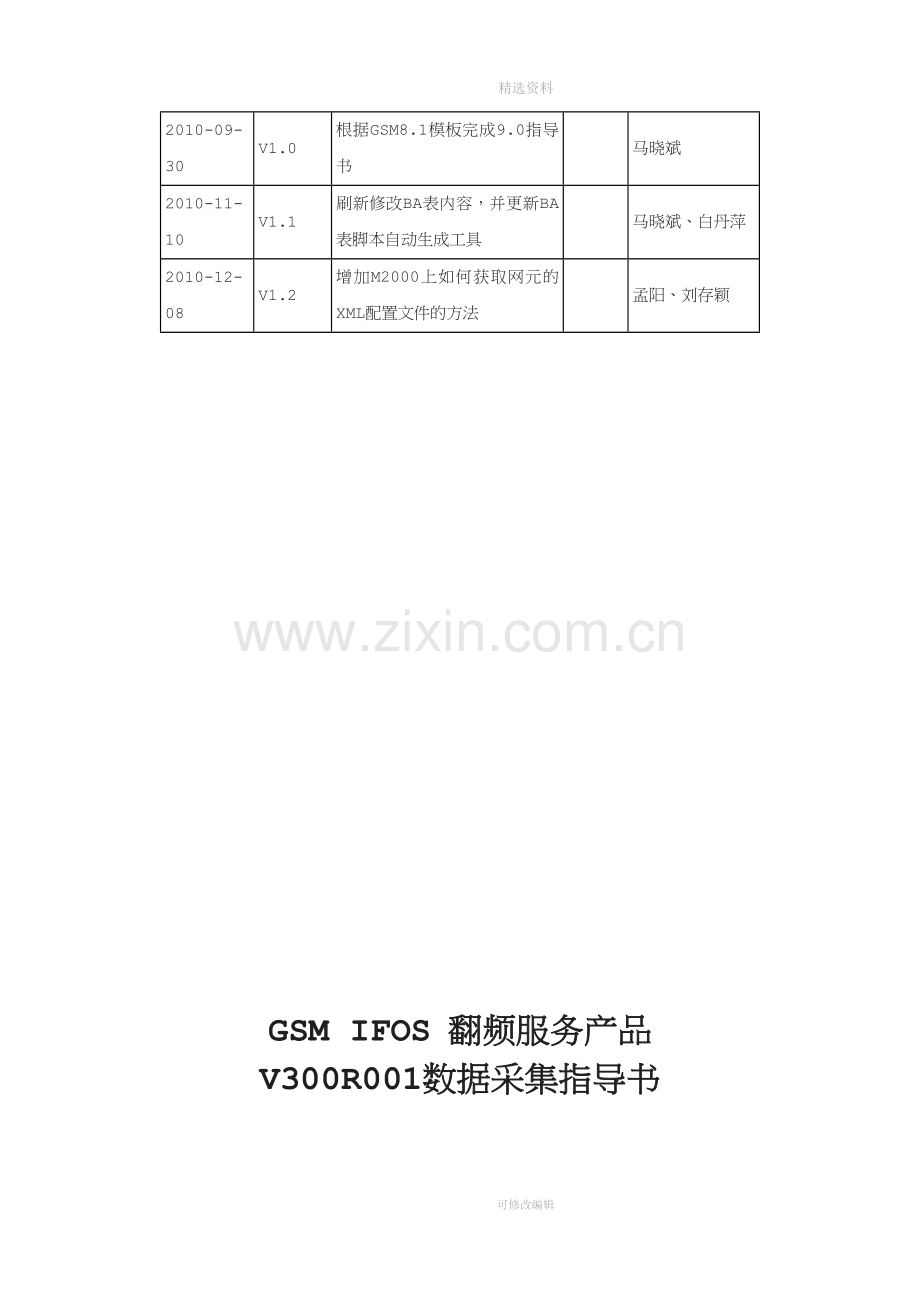

修订记录
日期
修订版本
修订描述
审核
作者
2010-09-30
V1.0
根据GSM8.1模板完成9.0指导书

马晓斌
2010-11-10
V1.1
刷新修改BA表内容，并更新BA表脚本自动生成工具

马晓斌、白丹萍
2010-12-08
V1.2
增加M2000上如何获取网元的XML配置文件的方法

孟阳、刘存颖

GSM IFOS 翻频服务产品
V300R001数据采集指导书

华为技术有限公司
2010年10月30日

目录
1 概述 5
2 数据采集注意事项 6
2.1 BSC和M2000版本要求 6
2.2 测量小区数量限制 6
2.3 数据采集期间的封网原则 6
2.4 关闭测量报告预处理 7
2.5 数据采集期间的话统核查 7
2.6 VIP基站及直放战的处理 7
2.7 数据收集完成后的配置恢复 8
3 数据采集过程 9
3.1 操作流程 9
3.2 网络优化 10
3.3 收集网络KPI 10
3.4 收集工参和数字地图 10
3.5 修改BA表 11
3.6 修改邻区电平测量门限 11
3.7 登记邻区电平测量 12
3.8 话统数据采集路径 14
4 附件 15
4.1 BA2表修改工具 15
4.2 IFOS频率规划工参模板 15

1 概述
IFOS是我司开发的基于测量报告的频率优化平台。频率规划的数据输入对于规划结果至关重要。本指导书的目的是指导现场工程师如何完成频率规划前的数据收集，保证数据的准确性和完备性，为翻频的成功打下良好的基础。

可修改编辑
2 数据采集注意事项
2.1 BSC和M2000版本要求
为避免数据收集期间出现问题，需要现场BSC和M2000版本满足以下要求：
BSC6900 V900R011C00SPC720 及后续版本
M2000 V200R009C00SPC251及后续版本

2.2 数据采集期间的封网原则
数据采集期间的参数调整，会影响干扰矩阵的准确性。
A、工具通过测量报告中的BCCH和BSIC信息来匹配干扰小区，如果一旦更改了BCCH和BSIC信息，那么测量报告采集的内容可能会起到相反的作用。即把干扰小区匹配成另外一个小区，导致规划结果错误。
B、如果开通新建站，或者调整方位角，同样会对生成的干扰矩阵准确度有影响。
C、参数方面，不应修改影响基站覆盖和接入门限的参数，其他可商讨进行。
D、修改TCH频点，扩容，优化邻区等操作可商讨进行。
封网的目的是为了收集信息的准确性和一致性，不影响测量报告收集的操作是可以商议进行的。
2.3 关闭测量报告预处理
定制测量任务之前，需要将测量报告预处理功能设置为“BSC预处理”。
2.4 数据采集期间的话统核查
数据收集期间需要不定时核查话统中包含的小区数目和定制小区数目的差别，确保话统结果的准确性。
核查方法：通过M2000提取“邻区电平性能测量”话统，筛选出小区名，与需要翻频的小区进行核对检查是否匹配，是否存在丢失。如果匹配不上可能有以下两种情况：
1) 由于提取对象断站或者无话务导致该小区没有测量报告（市区少数基站存在该种情况）；
2) 测量任务没有登记，需要通过M2000测量管理进行检查，将其邻区电平性能测量打开。

2.5 VIP基站及直放战的处理
1）VIP基站的翻频处理（选做）
如果有VIP基站信息，可在工参中标准，在规划时可以侧重VIP基站的规划。
2）直放站对规划的影响主要有下几点：
A、选频直放站，这类直放站翻频后要人工进行频点调整。
B、如果规划使用了E频段，要清楚小区下挂的直放站是否支持E频段，如不支持，则该小区规划时不能使用E频点。
C、直放站如果在宿主小区覆盖范围下，或在宿主小区附近，对采用收集测量报告方式进行规划的情况影响不大
D、如果直放站离宿主小区距离较远，则会影响规划结果，此类直放站需标出准确的经纬度信息和宿主小区信息。

2.6 数据收集完成后的配置恢复
恢复内容如下：
1） 关闭测量任务
M2000上取消“邻区电平测量”的话统订阅
2） 恢复BA2表配置（“手动模式”改为“自动模式”）
BSC6900操作方法：通过MML脚本制作，进行BA2表的恢复，即改为AUTO状态即可，BA2表都需要进行设置，如下所示：
BA2表恢复自动模式命令参考：SET GCELLHO2GBA2: IDTYPE=BYID, CELLID=1, CELL2GBA2TAG=AUTO;（BSC6000）
3） 邻区干扰电平门限（选做，对现网性能没任何影响）

3 数据采集过程
3.1 操作流程
Figure 3-1 数据采集过程

“收集网络KPI”、“收集工参和数字地图”与后面三步没有严格的先后顺序，可同步进行。
3.2 网络优化
收集测量数据前，需要对影响频率规划的一些基本问题进行优化。主要包括同BCCH同BSIC问题，邻区内的同BCCH问题。
同BCCH同BSIC问题会导致干扰源匹配错误。如果现网中有这种情况，尽量进行调整，如果个别小区实在无法调整，也须保证同频同BSIC的小区的距离尽量远。
邻区内的同BCCH会导致干扰源测量遗漏，收集测量数据之前需要修正这些情况。
如果本次数据采集目的是：主BCCH翻频，可以不进行上述手工优化；通过主B翻频来优化现网的同频现象。
3.3 收集网络KPI
包括话统和路测的KPI，主要是与质量相关的测量。如话统中的测量报告中的接收质量等级，路测中的Rx_quality测量。用于翻频前后的对比和效果评价。
3.4 收集工参和数字地图
工参的准确性对于翻频的结果很重要，特别是有新建站的场景。模板见附件《IFOS频率规划工参模板》。注意以下几点：
1、工参中主B和BSIC的信息一定要与现网信息匹配，否则会影响干扰矩阵的准确度；
2、基站数/小区数/载频数要准确，如果有漏掉的对规划影响较大；
3、经纬度，方位角要准确，它们对干扰源匹配影响较大；
4、如果有VIP站点请标识出来；
5、如果有直放站，需要标出直放站的类型和经纬度；
6、工参表中需要包括：翻频区域站点，翻频区域的邻区列表中的站点。
对于有新建站的场景，需要数字地图，数字地图的精度越高，规划效果越好。
3.5 修改BA表--关键步骤
为了测量到网络中所有可能的干扰源，需要把所有BCCH频点都添加到BA2表中。目前的BSC版本中，当有3G邻区配置时，BA2表中最多添加31个频点；无3G邻区配置时，BA2表最多添加32个，如果现网中的BCCH频点超过此数目限制，例如：现网主B频点有50个，无法一次性将这50个频点都加入BA表中，有两种处理方法：
1. 分批次添加BA表，再合并测量话统结果。比如有50个BCCH频点，先测25个，在测后25个；添加模式为：原BA表频点（Auto模式，默认为邻区频点）+新增测量频点
2. 将部分使用频率较少的BCCH频点删除（删除冗余邻区），使总的BCCH频点数在32或31个以内
² 添加BA2表脚本的制作方法：
参考BA2表脚本格式：SET GCELLHO2GBA2: IDTYPE=BYID, CELLID=252, CELL2GBA2TAG = MANU,ITEM=8, ITEMVALID=TRUE,CELL2GBA2BCCH=8;
方法如下：
1. 确认原网BA2表均为 AUTO模式，查询命令：LST GCELLHO2GBA2， 目的：保证原网BA1、BA2表相同，均为配置邻区的主BCCH频点
示例：查询小区2G BA2参数
------------------
小区索引 小区名称 2GBA1表输入标志 NCELL编号 BCCH频点
333 333 自动 NCELL1 10
2. 获取原网BA2表：登录WEBLMT， 进入“设备维护-BSC维护-配置数据浏览-浏览BA2数据”，保存原网的BA2表，如下图：

3. 将上述BA2表格，去掉“NCELL编号1～NCELL编号64列”冗余的内容，去掉“频点为65535的冗余频点（替换为空）”， 作为附件中的“脚本自动生成工具”的输入，见附件中工具（自动生成BA2表的添加脚本）
4. 根据工具的要求输入相关信息，会自动生成BA2表添加脚本。

² 添加BA2表脚本的制作方法：
BA2表脚本格式：SET GCELL2GBA2: IDTYPE=BYID, CELLID=43, CELL2GBA2TAG=MANU, ITEM=1, ITEMVALID=TRUE, CELL2GBA2BCCH=11;
² 注意：修改BA2表注意事项
1. BA2表添加的脚本制作好后 至 实际下发前，要保证小区的主B频点不发生变化，否则会导致频点变化的小区主B频点不能添加到其它邻区的BA表中，引起无法入该类小区切换问题；
举例：采用9月1号的BSC配置制作完成了BA2表脚本，但9月3号才下发该脚本，1号~3号期间若存在几个小区的主B发生变化，这时会出现上述问题；
2. 每次添加BA2表前，需要查询小区的BA2表是否为AUTO模式，查询命令：LST GCELLHO2GBA2查看：2GBA2 Input Tag字段。 如果不是AUTO模式，需要改为此模式，命令参考2.7章节
3. BA2表的序号不可以存在空格（即：两个有效BA2频点中间不能出现65535）。比如：BA2表序号1～10号存在有效频点，11、12号没有频点（为无效值65535），13号以后又存在有效频点，此种场景下会有问题（65535之后的频点都不会被测量），需要避免！
4. 修改完BA2表后需要检查：1）所需翻频频段的所有BCCH频点是否已经全部在新的BA2表中包含 2）添加BA2表前，原网邻区的BCCH频点是否包含BA2中， 方法如下：进入“设备维护-BSC维护-配置数据浏览-浏览BA2数据”，保存翻频前、后的BA2表；通过对比两表格的频点内容，检查上述1）、2）两条。
3.6 修改邻区电平测量门限
华为建议采用的7个电平差门限为：（－4，0，4，8，10，12，16）。在BSC上电平门限取值范围是[0～127]，分别代表电平门限值[-63~64] 。（设置值＝建议电平差值＋64），即在BSC上改为（60，64，68，72，74，76，80）。操作方法如下：
登录WEBLMT，参数修改命令为SET OTHSOFTPARA
修改“邻区电平测量门限”1－7，门限0不用修改。
1－7的门限在BSC中 修改的取值是（60，64，68，72，74，76，80）。

Figure 3-2 修改邻区电平测量门限

3.7 登记邻区电平测量
邻区电平测量话统属于可配置测量对象类，需要在M2000上手工开启。该指标位于测量报告相关测量下，登记60分钟话统，勾选所有counter，以及需要翻频的小区（周边的小区也可以登记，但要注意总的小区个数），最后必须点击应用以完成任务下发到BSC6900。
操作方法：进入M2000中：选“性能”→“测量维护”选中测量报告中的邻区电平测量，如下图
Figure 3-3 登记邻区电平测量

Figure 3-4 登记测量检查

注意：话统登记周期为：60分钟，话统登记成功后，记录登记成功的时间点，以方便获取原始话统数据。
推荐收集两周的数据，如果现场时间较紧，至少要收集一周的数据。收集数据期间，不能进行扩容、新建，不能修改BCCH、BSIC，不能修改影响覆盖的参数，不能修改方位角。

3.8 话统数据采集路径
BSC6900提取测量话统数据的路径（取1小时间隔的话统包，其他15分钟或30分钟话统包不必提取）： BAM/BSC6000/data/mbsc/bam/version_a/ftp/MeasResult/
文件名称举例：A20080401.0000+0800-0100+0800_EMS-NORMAL.mrf.zip
现网原始话统提取工具：

注意事项：提取话务统计时需要注意每个BSC的原始话统数据所存放的文件夹名需要和BSC名一一对应，例如：BSC6提取的原始话统数据需要存放的文件夹名为BSC6，不可以为其他BSC名，必须对应好各BSC IP。
3.9 M2000上如何获取网元的XML配置文件的方法
Nastar生成干扰矩阵的输入源之一是网元XML配置文件的获取，XML文件的准确性对干扰矩阵的准确生成有着重要的影响，应确保在封网状态下取得最新的网元XML配置数据.
一、 如何在M2000手工同步配置数据
M2000的M2000V200R008C03SPC160及之前版本不能自动同步网元频点、BA2表等Sequence类型数据，如果不同步会导致干扰矩阵不准确。同步方法如下所示：
第一步：打开M2000网管拓朴窗口。

第二步：选中需要同步的网元的图标，点击右键，选择“同步网元配置”。同步一个网元大约需要几分钟至几十分钟不等，实际同步时间依赖于网管服务器性能。另外并发同步的网元数目为10，超过进入队列等候。

二、 如何在M2000上手工导出NIC配置数据？
在M2000的网管中，默认是每天定时导出所有网元的NIC配置数据和网元基本信息，如果需要临时导出则需要手工执行。
第一步：选择“维护”菜单下的“集中任务管理”。

第二步：在左边窗口中，选中任务类型为“NIC”下的“NIC配置导出”结点，然后再选中右边窗口上的NIC导出任务，点击右键，选择“立即执行”。导出大约为几分钟到几十分钟不等，导出的时间依赖于网元的数目和网管服务器性能，按同样方式可导出“网元基本信息”。（可以在NIC任务--属性—扩展参数中查看导出文件路径）

4 数据上传
4.1 上传地址
请与规划接口人联系，获取地址及上传权限。
4.2 上传时间要求
最好是每天上传，可避免最后集中上传耗用大量时间，现场可灵活把握。
4.3 上传格式要求
一、 创建OSS文件夹
创建一个oss_xxx的文件夹，专门用来存放现场的配置和性能数据。
二、创建配置数据文件存放路径
步骤一：在oss目录下建立configuration文件夹，如：oss_ nanfei\configuration

步骤二：在configuration文件夹下建立以相应的网元名称命名的目录。例如：oss_ nanfei\configuration\HC20；

注：如何获取BSC的名称：
M2000提供的*.xml.gz格式的配置文件的命名规则为：GExport_网元名称_网元ip_数据生成时间.xml.gz。例如：现场提供的配置文件名为：GExport_HC20_10.85.3.97_20100509100936.xml.gz
则可知该网元的名称为HC20，因此只需再创建一个HC20的文件夹将该网元的配置文件放在该文件夹下即可。如图：

三、创建性能数据文件存放路径
步骤一：在oss目录下建立performance文件夹，如：oss_ nanfei\ performance；
步骤二：在configuration文件夹下建立以相应的网元名称命名的目录。例如：oss_ nanfei\\ performance \HC20；

步骤三：在网元目录下建立gz目录，并建立yyyyMMdd格式时间戳的目录，例如：
oss_nanfei\performance\HC20\gz\20100508

步骤四：在时间戳目录下放置相应的性能文件即可，*.dat.gz或*.mrf.zip或*.mrf.bz2。
注：在一个时间目录只可放置*.dat.gz或*.mrf.zip或*.mrf.bz2其中一种类型数据,目前只支持60分钟和30分钟两种周期数据，且只可选择其中一种周期数据存放。

5 附件
5.1 BA2表修改工具

工具作者：白丹萍 00135164 联系电话：[phone]
工具使用过程中的问题请联系：白丹萍
5.2 IFOS频率规划工参模板
