电气控制常用元器件原理介绍.ppt

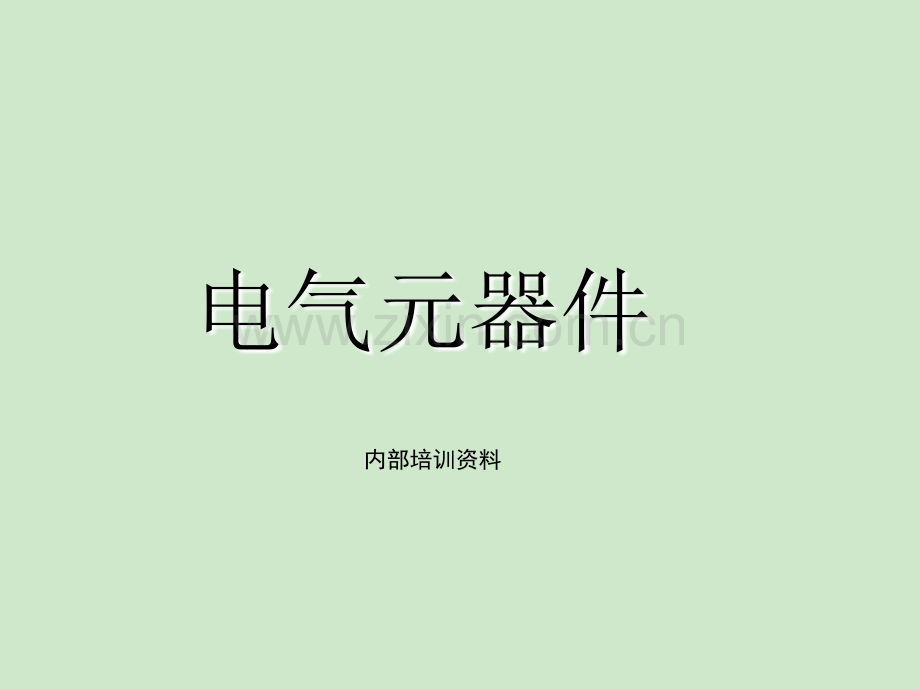

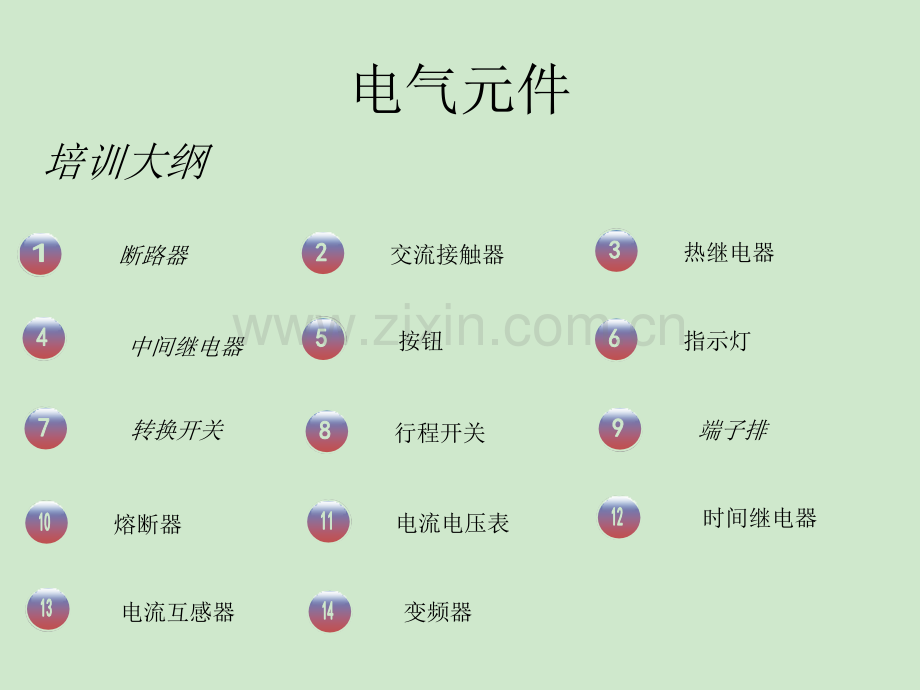

电气元器件 内部培训资料电气元件培训大纲断路器交流接触器中间继电器热继电器按钮指示灯转换开关行程开关端子排熔断器时间继电器电流电压表变频器电流互感器电气元件 断路器1 1、断路器、断路器1.1 1.1 断路器图片断路器图片：电气元件 断路器1.2 1.2 断路器的作用：断路器的作用：断路器（英文名称：断路器（英文名称：circuit-breakercircuit-breaker，circuit breakercircuit breaker）是指能够关合、承载）是指能够关合、承载和开断正常回路条件下的电流并能关合、和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件在规定的时间内承载和开断异常回路条件下的电流的开关装置。下的电流的开关装置。断路器按其使用范断路器按其使用范围分为高压断路器，和低压断路器，高低围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将压界线划分比较模糊，一般将3kV3kV以上的称以上的称为高压电器。为高压电器。低压断路器又叫自动空气开关，既有低压断路器又叫自动空气开关，既有手动开关作用，又能自动进行失压、欠压手动开关作用，又能自动进行失压、欠压过载和短路保护的电器。过载和短路保护的电器。可用来分配电能，不频繁地启动异步可用来分配电能，不频繁地启动异步电机，对电源线路及电动机等实行保护，电机，对电源线路及电动机等实行保护，当它们发生严重的过载或短路及欠电压等当它们发生严重的过载或短路及欠电压等故障时能自动切断电路。故障时能自动切断电路。电气元件 断路器1.3 1.3 断路器的原理断路器的原理:5过电流脱扣器6过载脱扣器7失压脱扣器8分励脱扣器电气元件 断路器1.4 断路器符号和型号：断路器符号和型号：1)1)文字符号：文字符号：QFQF 2)2)图形符号：图形符号：QFQFQF电气元件 断路器 3 3）型号：主要有）型号：主要有DZ15DZ15、DZ20DZ20、DZ47DZ47系列系列DZ47-60DZ47-60电气元件 交流接触器2 2、交流接触器、交流接触器2.1 2.1 交流接触器的图片：交流接触器的图片：电气元件 交流接触器交流接触器图片交流接触器图片电气元件 交流接触器2.22.2交流接触器的结构和工作原理交流接触器的结构和工作原理:1 1）基本结构：）基本结构：电磁机构：由线圈、动铁心（衔铁）电磁机构：由线圈、动铁心（衔铁）和静铁心组成和静铁心组成 触头系统：由触头系统：由主触头主触头和和辅助触头辅助触头组成。组成。主触头用于主触头用于 通断主电路，辅助触头用于控制电路中。通断主电路，辅助触头用于控制电路中。电气元件 交流接触器交流接触器工作过程演示电气元件 交流接触器2 2）文字符号：）文字符号：KM KM 3 3）图形符号：）图形符号：线圈线圈辅助常闭触头辅助常闭触头辅助常开触头辅助常开触头主触头主触头电气元件 交流接触器4 4）交流接触器主要型号是）交流接触器主要型号是CJ*CJ*，具体型号意，具体型号意义如下：义如下：型号型号频率频率辅助触头辅助触头额定电流额定电流线圈线圈电压电压主触头额主触头额定电流定电流额定电压额定电压可控制电可控制电动机功率动机功率CJ20-10CJ20-1050Hz50Hz5A5A3636、127127、220220、3803801010380/220380/2204/2.24/2.2KWKWCJ20-16CJ20-161616380/220380/2207.5/4.57.5/4.5KWKWCJ20-100CJ20-100100100380/220380/22050/5850/58KWKW电气元件 热继电器3 3、热继电器、热继电器3.1 3.1 热继电器图片：热继电器图片：电气元件 热继电器3.23.2热继电器的结构和工作原理：热继电器的结构和工作原理：热继电器是利用电流通过元件所产生的热热继电器是利用电流通过元件所产生的热效应原理而反效应原理而反时限动作的继电器。时限动作的继电器。1 1）基本结构及工作原理）基本结构及工作原理 电气元件 热继电器带断相保护的热继电器的工作原理：带断相保护的热继电器的工作原理：断电断电正常运行正常运行过载过载单相断电单相断电电气元件 热继电器2 2）文字符号：）文字符号：FRFR3 3）图形符号：）图形符号：热元件热元件常闭触头常闭触头常开触头常开触头电气元件 热继电器4）主要型号及技术参数 常用的热继电器有：JR0、JR2、JR9、JR10、JR15、JR16、JR20、JR36等几个系列。型号额定电流热元件规格额定电流电流调节范围JR36-20/3200.350.250.350.50.320.51.61.01.65.03.25.011.06.811221422电气元件 热继电器3.33.3热继电器的工作过程演示：热继电器的工作过程演示：电气元件 中间继电器4 4、中间继电器、中间继电器4.1 4.1 中间继电器图片中间继电器图片电气元件 中间继电器4.24.2中间继电器的结构和工作原理中间继电器的结构和工作原理 中间继电器的原理是将一个输入信号中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大变成多个输出信号或将信号放大（即增大触头容量）的继电器。其实质是电压继电触头容量）的继电器。其实质是电压继电器，但它的触头数量较多（可达器，但它的触头数量较多（可达8 8对），触对），触头容量较大（头容量较大（5 510A10A）、动作灵敏。）、动作灵敏。1 1）文字符号：）文字符号：KAKA 2 2）图形符号：）图形符号：吸引线圈吸引线圈常闭触头常闭触头常开触头常开触头电气元件 中间继电器3 3）用途）用途 当其它电器的触头对数不够用时，可借助中当其它电器的触头对数不够用时，可借助中间电器来扩展间电器来扩展它们的触头数量。也可以实现触点通电容量它们的触头数量。也可以实现触点通电容量的扩展。的扩展。电气元件 按钮5 5、按钮、按钮5.1 5.1 按钮的图片按钮的图片电气元件 按钮按钮的图片按钮的图片电气元件 按钮5.25.2按钮的结构及工作原理：按钮的结构及工作原理：1 1）基本结构及工作原理：）基本结构及工作原理：2 2）文字符号：）文字符号：SBSB3 3）图形符号：）图形符号：常开按钮常开按钮常闭按钮常闭按钮复合按钮复合按钮SBSBSB电气元件 按钮4 4）按钮的使用：）按钮的使用：（1 1）选择时应根据所需的触头数、使用的场所及颜色来）选择时应根据所需的触头数、使用的场所及颜色来确定。常用的确定。常用的LA18,LA19,LA20LA18,LA19,LA20系列按钮开关，适用系列按钮开关，适用AC500V,AC500V,DC440V,DC440V,额定电流额定电流5A5A，控制功率为，控制功率为AC300W,DC70WAC300W,DC70W的控制的控制回路中。回路中。（2 2）按钮颜色要求：）按钮颜色要求：“停止停止”和和“急停急停”按钮必须是红色。当按下红按钮必须是红色。当按下红色按钮时，必须使设备停止工作或断电。色按钮时，必须使设备停止工作或断电。“起动起动”按钮的颜色是绿色。按钮的颜色是绿色。“起动起动”与与“停止停止”交替动作的按钮必须是黑交替动作的按钮必须是黑色、白色或灰色，不得用红色和绿色。色、白色或灰色，不得用红色和绿色。电气元件 按钮“点动点动”按钮必须是黑色。按钮必须是黑色。“复位复位”(如保护继电器的复位按钮如保护继电器的复位按钮)必须必须是蓝色。当复位按钮还有停止的作用时，是蓝色。当复位按钮还有停止的作用时，则必须是红色。则必须是红色。按钮的使用动画演示按钮的使用动画演示电气元件 指示灯6 6、指示灯、指示灯6.1 6.1 指示灯的图片：指示灯的图片：电气元件 指示灯6.2 6.2 指示灯的作用：指示灯的作用：红绿指示灯的作用有三：一是指示电红绿指示灯的作用有三：一是指示电气设备的运行与停气设备的运行与停止状态；二是监视控制电路的电源是否正常；止状态；二是监视控制电路的电源是否正常；三是利用红灯三是利用红灯监视跳闸回路是否正常，用绿灯监视合闸回监视跳闸回路是否正常，用绿灯监视合闸回路是否正常。路是否正常。电器元件 转换开关7 7、转换开关、转换开关7.1 7.1 转换开关图片转换开关图片电气元件 转换开关转换开关图片电气元件 转换开关7.2 7.2 转换开关的结构和工作原理转换开关的结构和工作原理1 1）基本结构及工作原理）基本结构及工作原理 万能转换开关由操作机构、面板、手柄及万能转换开关由操作机构、面板、手柄及数个触头座等数个触头座等主要部件组成。主要部件组成。电气元件 转换开关2 2）文字符号：）文字符号：SASA3 3）图形符号：）图形符号：各触头在手柄转到不同档各触头在手柄转到不同档位时的通位时的通断状态用黑点断状态用黑点“”表示，表示，有黑点有黑点者表示触头闭合，无黑点者表示触头闭合，无黑点者表示触者表示触头断开。头断开。电气元件 行程开关8 8、行程开关、行程开关8.1 8.1 行程开关图片行程开关图片电气元件 行程开关行程开关图片行程开关图片电气元件 行程开关1 1、基本结构及工作原理基本结构及工作原理电气元件 行程开关2 2、文字符号：、文字符号：SQSQ3 3、图形符号：、图形符号：常开触头常开触头常闭触头常闭触头实例：电动机起、停控制方式的演示电动机接触器起、停控制方式的演示电气元件 端子排9.端子排端子排端子排，意为承载多个或多组相互绝缘的端子组件并用于固定支持件的绝缘部件。端子排的作用就是将屏内设备和屏外设备的线路相连接，起到信号（电流电压）传输的作用。有了端子排，使得接线美观，维护方便，在远距离线之间的联接时主要是牢靠，施工和维护方便。电气元件 熔断器 10.熔断器熔断器熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。电气元件 电流电压表11.电流电压表电流电压表电流表是根据通电导体在磁场中受磁场力的作用而制成的。电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。电压表是测量电压的一种仪器，常用电压表伏特表符号：V，在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。大部分电压表都分为两个量程。电压表有三个接线柱，一个负接线柱，两个正接线柱，电压表的正极与电路的正极连接，负极与电路的负极连接。电压表必须与被测用电器并联。电压表是个相当大的电阻器，理想的认为是断路。电气元件 时间继电器12.时间继电器时间继电器时间继电器（timerelay）是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。同时，时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。电气元件 电流互感器13.电流互感器电流互感器电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。在供电用电的线路中电流电压大大小小相差悬殊从几安到几万安都有。为便于二次仪表测量需要转换为比较统一的电流，另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用。电气元件 变频器14.变频器变频器变频器（Variable-frequencyDrive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。Thanks！
