玻璃的“自爆”与破损.ppt

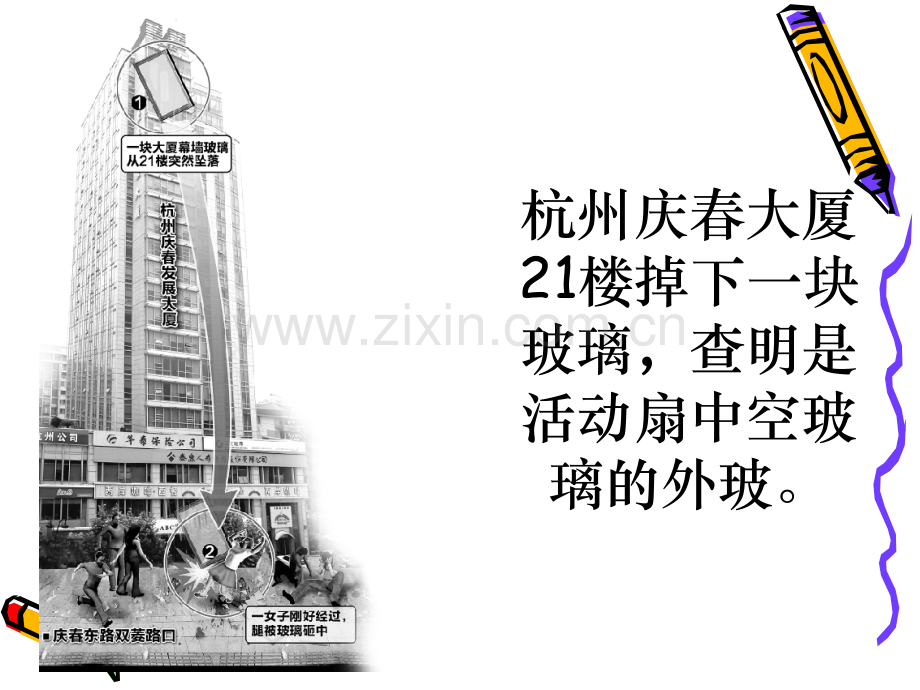

玻璃破损与玻璃破损与“自爆自爆”杭州庆春大厦21楼掉下一块玻璃，查明是活动扇中空玻璃的外玻。早上九时，两位少女上班经过，外片玻璃落下，切断一位少女小腿玻璃破损的三种典型形式1，弯曲破裂：风载荷和地震载荷的作用。弯曲强度，抗压强度，剪切强度，抗拉强度。2，冲击破裂：冲击载荷：物体和人体。3，热炸裂：温差应力。对于应力集中非常敏感，非常小的表面或边缘缺陷可能会对于应力集中非常敏感，非常小的表面或边缘缺陷可能会引发玻璃的整体断裂；引发玻璃的整体断裂；玻璃的强度特性和弱点玻璃的强度特性和弱点缺少晶界能量吸收机制，玻璃在冲击或其它载荷作用下会缺少晶界能量吸收机制，玻璃在冲击或其它载荷作用下会发生快速破裂；发生快速破裂；钢化玻璃积聚了很高的内部应变能，拉应力区内很小的钢化玻璃积聚了很高的内部应变能，拉应力区内很小的 扰动应力可导致整体玻璃扰动应力可导致整体玻璃”自爆自爆”玻璃的破损：1，设计2，生产3，安装4，建筑物的沉降5，人为6，天灾7，玻璃本身的质量问题（微缺陷）8，“自爆”设计原因挠度问题1500*900mm.5mm挠度：4.24mm 6mm挠度：2.65mm 8mm挠度：1.15mm2800*1500mm.5mm挠度：25.13mm 6mm挠度：19.81mm 8mm挠度：9.37mm上海耀皮玻璃集团股份有限公司 英国皮尔金顿集团安装破损典型的温度裂缝密封胶全部硬化，密封胶全部硬化，玻璃无法自由温玻璃无法自由温度变形度变形原因：原因：1）拉应力区内的杂质颗粒（硫化镍、单质硅、氧化铝）拉应力区内的杂质颗粒（硫化镍、单质硅、氧化铝.)2）热应力和安装应力的持续作用，微裂纹扩展，冲击等）热应力和安装应力的持续作用，微裂纹扩展，冲击等自爆概率影响因素：自爆概率影响因素：与钢化程度成正比；与颗粒尺寸成正比；与温差变化成正比；与使用时间成反比与钢化程度成正比；与颗粒尺寸成正比；与温差变化成正比；与使用时间成反比第四种选择超白玻璃：因为在超白玻璃生产过程中。主要对于二氧化硅中的铁含量进行降低的酸洗处理。同样也就把镍等可能引起”自爆“的微缺陷处理掉。所以，”自爆率非常非常的低由于微缺陷造成局部玻璃强度下降，因此在受到外应力的作用后，就会在此部位首先引起钢化玻璃的“自爆”现象。也就会出现“蝴蝶斑”的状态。第五种选择半钢化夹层玻璃JGJ102半钢化玻璃不“自爆”2469MPa52MPa自爆率：行规：千分之三免赔率。国外某公司承诺：“均质”后千分之五的“自爆”率。澳大利亚技术人员对8栋建筑，研究跟踪12年，在总计17760片玻璃中，共发生306片玻璃“自爆”，统计数据表明玻璃“自爆”率为：1.72%玻璃的破损属于小概率事件！车祸伤亡？2012年30万人次钢化玻璃自爆是难以避免的 钢化玻璃自爆主要由玻璃中的硫化镍杂钢化玻璃自爆主要由玻璃中的硫化镍杂质引发，不可能完全避免。质引发，不可能完全避免。自爆只是大量钢化玻璃中的个别现自爆只是大量钢化玻璃中的个别现象。但是许多单独事例汇集在一起，就成象。但是许多单独事例汇集在一起，就成为社会和媒体热炒的题材。为社会和媒体热炒的题材。钢化玻璃自爆无国界 自爆既然是钢化玻璃的特性，自爆既然是钢化玻璃的特性，那就不管国内国外，都有可能发生。那就不管国内国外，都有可能发生。只不过国外玻璃质量控制较严，自只不过国外玻璃质量控制较严，自爆率通常小一些。爆率通常小一些。国内外都有自爆问题，并不奇国内外都有自爆问题，并不奇怪。怪。美国波士顿汉考克大厦 著名华人建筑师贝著名华人建筑师贝律铭设计律铭设计 美国波士顿汉美国波士顿汉-考克大厦，考克大厦，10344 块普通幕墙玻璃，在块普通幕墙玻璃，在1973年年大风中破碎大风中破碎26块，损坏块，损坏49块。块。为了安全，全部拆除，更换为钢化为了安全，全部拆除，更换为钢化玻璃，但是此后玻璃，但是此后19741978五年间，五年间，自爆自爆55块。自爆率块。自爆率0.5%。自爆玻璃不分国籍，那里都有发生2009.9.18 英国伦敦 玻璃自爆 伦敦街头的伦敦街头的行人被从天而行人被从天而降的降的“玻璃雨玻璃雨”吓呆了。吓呆了。自爆：玻璃在自由状态下的破损！有蝴蝶斑的破损！一定是受到外力，温度等因素产生的应力。造成玻璃的破损。钢化玻璃的应力90MPa热浸8MPa110MPa50破损的玻璃不一定是“自爆”。“自爆”的玻璃一定破损！结论：1，钢化玻璃存在“自爆”的倾向和趋势。结论：2，钢化玻璃的“自爆”现象，现有的科学技术无法避免此现象的发生。结论：3，钢化玻璃的“自爆”具有不确定性，温度的变化是主要诱因之一。57问 题?
