6-烧结砖回弹法检测砌体强度.ppt

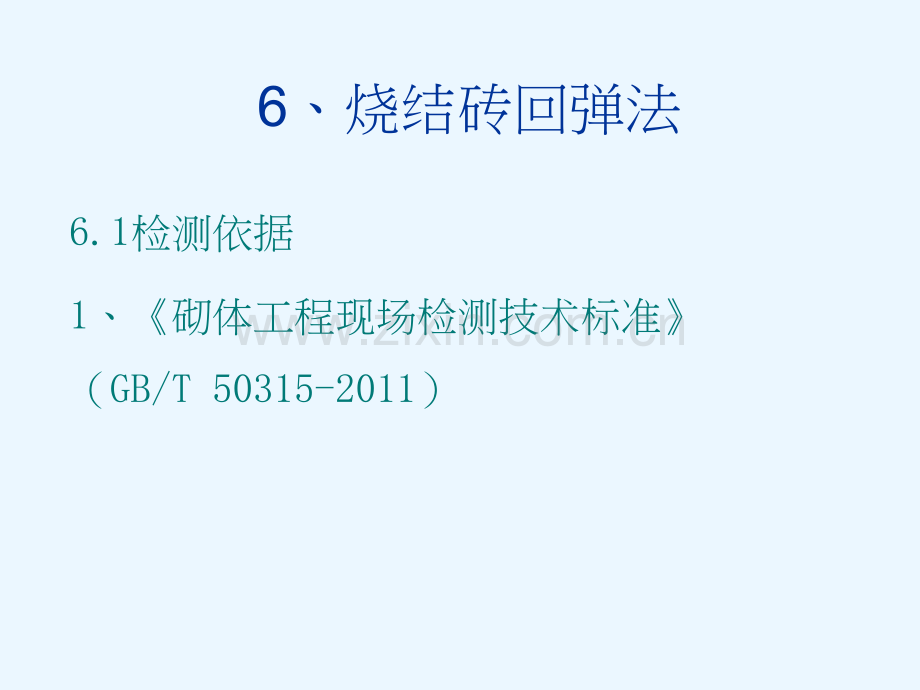

砌体强度检测6、烧结砖回弹法6.1检测依据1、砌体工程现场检测技术标准 （GB/T 50315-2011）6、烧结砖回弹法6.2检测原理采用专用回弹仪检测烧结普通砖或烧结多孔采用专用回弹仪检测烧结普通砖或烧结多孔砖表面的硬度，根据回弹值推定其抗压强度砖表面的硬度，根据回弹值推定其抗压强度的方法。的方法。6、烧结砖回弹法6.3抽样方法GB/T 50315-2011砌体工程现场检测技术标准(P8)6、烧结砖回弹法6.4检测方法GB/T 50315-2011砌体工程现场检测技术标准(P50)14.1.1 本方法适用于推定烧结普通砖砌体和烧结多孔砖砌体中砖的抗压强度。检测时，应用回弹仪测试砖表面硬度，将砖回弹值换算成砖抗压强度。本方法不适用于推定表面已风化或遭受冻害、化学侵蚀的烧结普通砖和烧结多孔砖的抗压强度。6、烧结砖回弹法6.4检测方法GB/T 50315-2011砌体工程现场检测技术标准(P51)14.3.1 被检测砖应为外观质量合格的完整砖。砖的条面（以下简称测面）应干燥、清洁、平整，不应有饰面层、粉刷层，必要时可用砂轮清除表面的杂物，磨平测面，用毛刷刷去粉尘。14.3.2 在每块砖的测面上均匀布置5个弹击点。选定弹击点时应避开砖表面的缺陷。相邻两弹击点的间距不应小于20mm，弹击点离砖边缘不应小于20mm，每一弹击点只能弹击一次，读数应精确至1个刻度。测试时，回弹仪应处于水平状态，其轴线应垂直于砖的测面。6、烧结砖回弹法6.4检测方法现场测点布置要求14.1.2 每个检测单元中应随机选择10个测区。每个测区的面积不宜小于1.0 m2，在其中随机选择10块条面向外的砖作为10个测位供回弹测试。选择的砖与砖墙边缘的距离应大于250mm。6、烧结砖回弹法6.5原始记录:依据GB50618-2011房屋建筑和市政基础设施工程质量检测技术管理规范中附录E的E.0.2要求（P33）6、烧结砖回弹法6.66.6报告格式报告格式:依据GB50618-2011房屋建筑和市政基础设施工程质量检测技术管理规范中附录E的E.0.4要求（P35）6、烧结砖回弹法6.7计算与评定方法GB/T 50315-2011砌体工程现场检测技术标准(51)6、烧结砖回弹法6.7计算与评定方法GB/T 50315-2011砌体工程现场检测技术标准(51)6、烧结砖回弹法6.8检测设备砖回弹法砖回弹法6、烧结砖回弹法谢谢！（本小节完毕）
