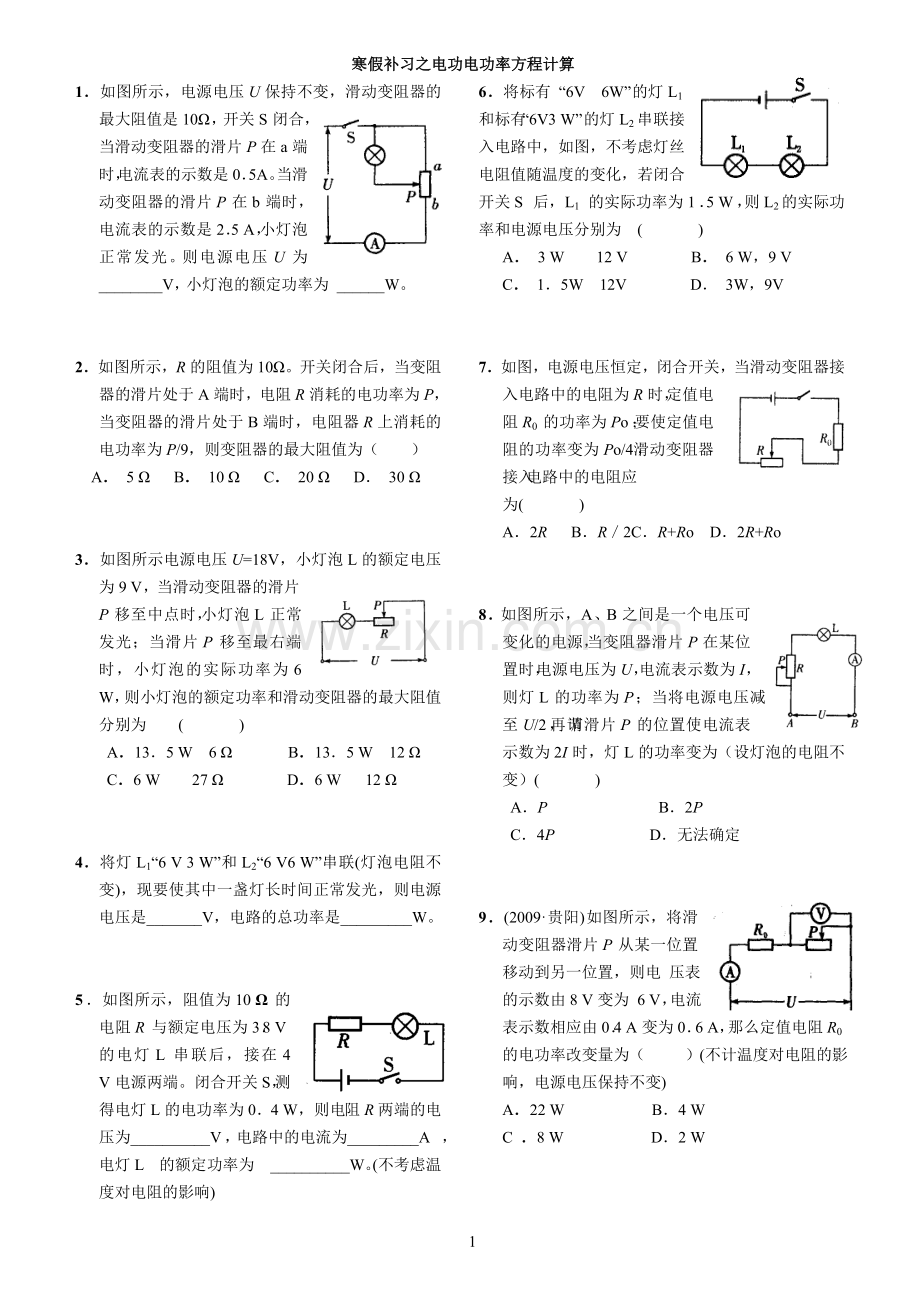

寒假补习之电功电功率方程计算21如图所示，电源电压U保持不变，滑动变阻器的最大阻值是10，开关S闭合，当滑动变阻器的滑片P在a端时，电流表的示数是05A。当滑动变阻器的滑片P在b端时，电流表的示数是25 A，小灯泡正常发光。则电源电压U为_V，小灯泡的额定功率为 _W。2如图所示，R的阻值为10。开关闭合后，当变阻器的滑片处于A端时，电阻R消耗的电功率为P，当变阻器的滑片处于B端时，电阻器R上消耗的电功率为P/9，则变阻器的最大阻值为（ ）A 5 B 10 C 20 D 30 3如图所示电源电压U=18V，小灯泡L的额定电压为9 V，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6 W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为 ( )A135 W 6 B135 W 12 C6 W 27 D6 W 12 4将灯L1“6 V 3 W”和L2“6 V6 W”串联(灯泡电阻不变)，现要使其中一盏灯长时间正常发光，则电源电压是_V，电路的总功率是_W。5如图所示，阻值为10 的电阻R与额定电压为38 V的电灯L串联后，接在4 V电源两端。闭合开关S，测得电灯L的电功率为04 W，则电阻R两端的电压为_V，电路中的电流为_A，电灯L的额定功率为 _W。(不考虑温度对电阻的影响)6将标有 “6V 6W”的灯L1和标有“6V3 W”的灯L2串联接入电路中，如图，不考虑灯丝电阻值随温度的变化，若闭合开关S后，L1的实际功率为15 W，则L2的实际功率和电源电压分别为 ( )A 3 W 12 V B 6 W，9 VC 15W 12V D 3W，9V7如图，电源电压恒定，闭合开关，当滑动变阻器接入电路中的电阻为R时，定值电阻R0的功率为Po；要使定值电阻的功率变为Po/4，滑动变阻器接入电路中的电阻应为( )A2R BR2CR+Ro D2R+Ro8如图所示，A、B之间是一个电压可变化的电源，当变阻器滑片P在某位置时，电源电压为U，电流表示数为I，则灯L的功率为P；当将电源电压减至U/2，再调节滑片P的位置使电流表示数为2I时，灯L的功率变为（设灯泡的电阻不变）( )AP B2P C4P D无法确定9(2009贵阳)如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电 压表的示数由8 V变为 6 V，电流表示数相应由04 A变为06 A，那么定值电阻R0的电功率改变量为（ ）(不计温度对电阻的影响，电源电压保持不变)A22 W B4 W C 8 W D2 W10在如图所示的电路中，开关S闭合后，当电压表的示数从7V变为4V时，电流表的示数减小03 A，若R：的阻值不变，则该电阻所消耗的电功率减小了_ _W。11如果通过一个定值电阻R的电流由03 A增加到了04 A，消耗的电功率增加了l4 W。那么，通过电阻R的电流增加了_A，导体两端的电压增加了_V。12如图所示，电源电压恒定，闭合开关，滑动变阻器接入R/4R的范围内变化时，电压表的示数在U12U1的范围内变化，则电源电压U为_。变阻器接入电路的阻值分别为R/4和R时，变阻器上所消耗的电功率之比是_。13如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P处在某一位置时，电压表的示数为4 V。移动滑动变阻器的滑片P使电流表的示数增 大02 A， 发现电阻R的电功率增大了2 W，则此时电压表的示数为_V，该定值电阻R的阻值是_。14某调光灯电路如图所示，当滑动变阻器滑片P滑至a端时，灯泡L的功率为36 W；滑片P滑至b端时，灯泡L的功率为9 W则滑片P滑至ab的中点时，灯泡L的功率为 ( )A 16 W B 18 W C 225 W D25 W15如图所示，当滑片P在某一位置时，电压表的的示数为2V，滑动变阻器消耗的功率为04W；改变滑片平的位置，当电压表的示数为4V 时，滑动变阻器消耗的功率变为06W，求电源电压U和定值电阻R1 的大小。16如下图所示，电源电压U保持不变，滑动变阻器R2的滑片P置于某一位置时，电阻R1消耗的功率为1W，R2消耗的功率为3W；当滑片P滑到另一位置时，电流表的示数变为原来的3倍，此时滑动变阻器R2消耗的功率等于_W。17如图所示电路中，设电源电压不变，灯电阻不变。闭合开关S，在变阻器滑片移动过程中，电流表的最小示数是02A，电压表的最大示数是4V，灯L的最大电功率与最小电功率之比为9：4则( )A电源电压是6V B灯的电阻值是40C电源电压是4V D电路消耗的最大功率是24W18.（2010乌鲁木齐22）如图所示的电路中，当ab两点间接入4的电阻时，其消耗的功率为16W。当ab两点间接入9的电阻时，其消耗的功率仍为16W。求：ab两点间接入4和9的电阻时，电路中的电流；电源的电压。
