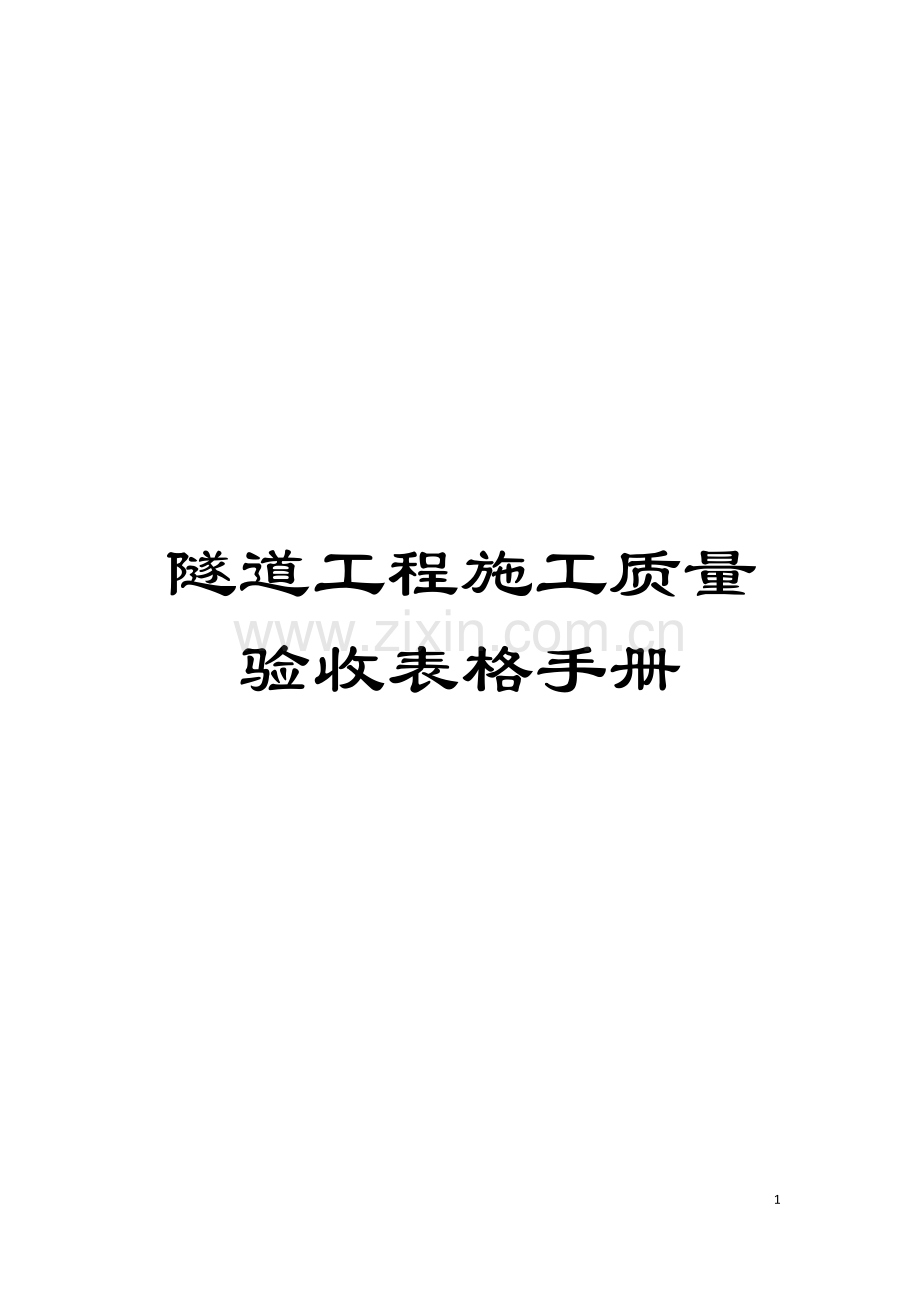

隧道工程施工质量验收表格手册

442

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

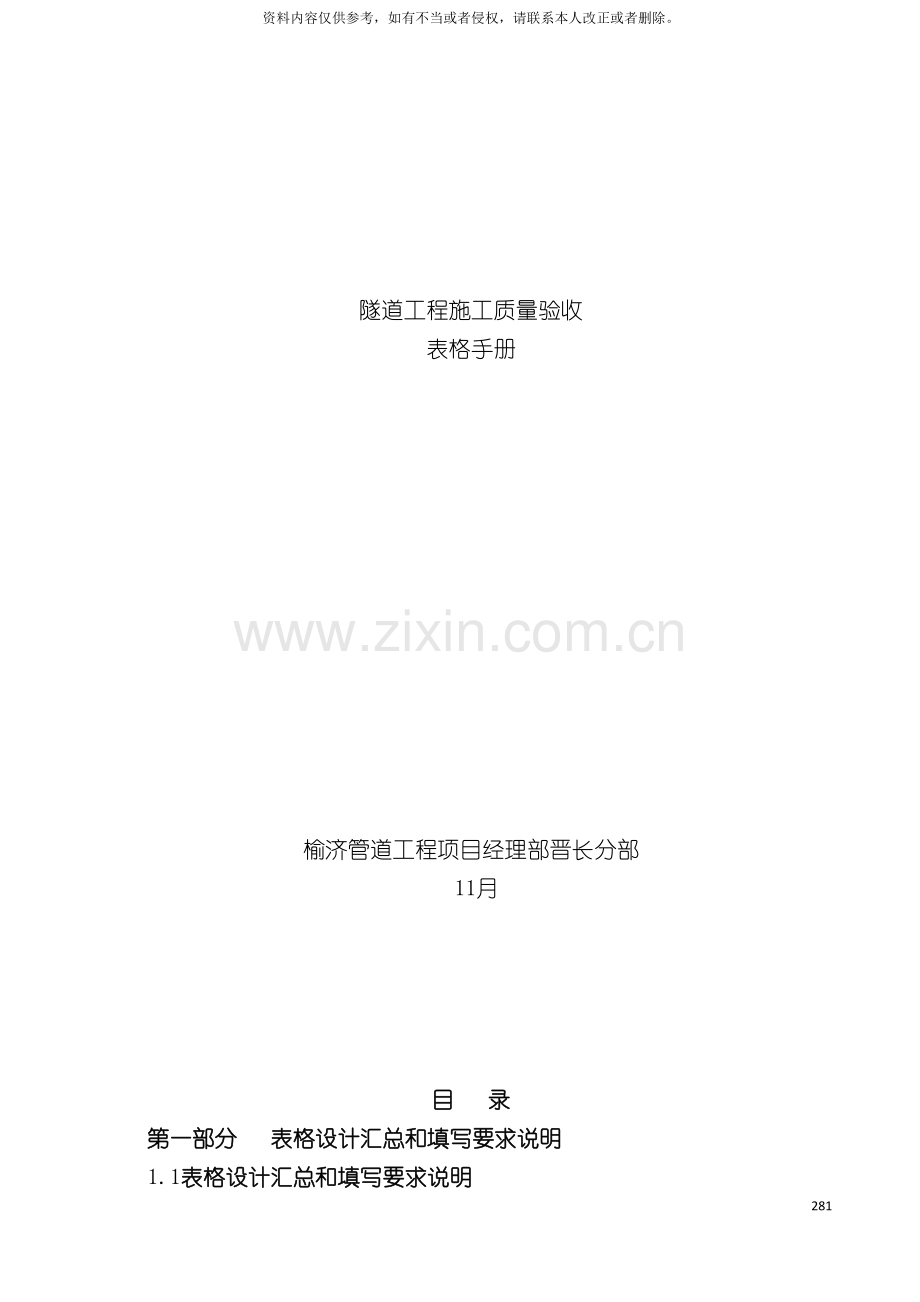

隧道工程施工质量验收
表格手册

榆济管道工程项目经理部晋长分部
11月

目 录
第一部分 表格设计汇总和填写要求说明
1.1表格设计汇总和填写要求说明
第二部分 隧道工程施工记录表格
2.1高程测量记录
2.2超探施工记录
2.3探水钻孔施工记录
2.4沉降观测记录
2.5隧道现场监控沉量测量记录
2.6隐蔽工程检查记录
2.7隧道验收观测记录
2.8隧道断面验收记录
2.9隧道成洞净空检查记录
2.10隧道总体实测检查记录
第三部 隧道工程施工质量检验批评定表格
3.1隧道工程施工质量验收的划分及编号
3.2洞口开挖检验批质量验收记录表
3.3砌体工程检验批质量验收记录表
3.4钢筋工程检验批质量验收记录
3.5洞口模板及支架工程检验批质量验收记录表
3.6混凝土( 原材料及配合比) 检验批质量验收记录表( Ⅰ)
3.7洞口混凝土( 施工) 工程检验批质量验收记录表( Ⅱ)
3.8洞身开挖检验批质量验收记录表
3.9隧底开挖检验批质量验收记录表
3.10喷射混凝土支护检验批质量验收记录表
3.11锚杆检验批质量验收记录表
3.12钢筋钢架检验批质量验收记录表
3.13钢筋网检验批质量验收记录表
3.14管棚检验批质量验收记录表
3.15超前小导管检验批质量验收记录表
3.16衬砌模板工程检验批质量验收记录表( Ⅰ)
3.17衬砌混凝土( 施工) 工程检验批质量验收记录表( Ⅱ)
3.18喷射混凝土衬砌检验批质量验收记录表
3.19底板混凝土( 施工) 工程检验批质量验收记录表( Ⅱ)
3.20仰拱混凝土( 施工) 工程检验批质量验收记录表( Ⅱ)
3.21仰拱填充混凝土( 施工) 工程检验批质量验收记录表( Ⅱ)
3.22回填注浆检验批质量验收记录表
3.23洞口防排水检验批质量验收记录表
3.24洞内排水沟( 槽) 检验批质量验收记录表
3.25施工缝与变形缝处理检验批质量验收记录表
3.26防水板施工检验批质量验收记录表
3.27涂料防水层施工检验批质量验收记录表
3.28回填注浆检验批质量验收记录表
3.29盲管( 沟) 检验批质量验收记录表
3.30辅助坑道开挖检验批质量验收记录表
3.31辅助坑道模板工程检验批质量验收记录表
3.32辅助坑道混凝土( 施工) 工程检验批质量验收记录表( Ⅱ)
3.33辅助坑道坑道口及其封闭检验批质量验收记录表
3.34明洞开挖检验批质量验收记录表
3.35明洞模板及支架工程检验批质量验收记录表
3.36明洞衬砌混凝土( 施工) 工程检验批质量验收记录表( Ⅱ)
3.37明洞防排水检验批质量验收记录表
3.38明洞回填检验批质量验收记录表
第四部分 隧道工程施工竣工( 交工) 验收表格
4.1分项工程质量验收记录
4.2分部工程质量验收记录
4.3单位工程质量验收记录
4.4 单位工程质量控制资料核查记录
4.5单位工程安全和功能检验资料核查及主要功能抽查记录
4.5.1隧道衬砌厚度检测结果
4.5.2隧道衬砌混凝土强度等级检测结果
4.5.3隧道衬砌钢架、 钢筋分布
4.5.4隧道衬砌背后回填情况统计
4.5.5隧道衬砌质量汇总
4.6单位工程观感质量检查记录

第一部分 表格设计汇总和填写要求说明
一、 表格设计
根据榆林--濮阳--济南输气管道工程隧道穿越图纸说明书中主要标准规范:
1) 《铁路隧道工程施工质量验收标准》( TB10417- ) ;
2) 《锚杆喷射混凝土支护技术规范》GB50086- ;
3) 《爆破安全技术规程》GB6722- ;
4) 《砌体结构设计规范》GB50003- ;
5)《地下工程防水技术规范》(GB50108－ );
6) 《工程测量规范》( GB50026-93) ;
及规范中涉及到的相关施工规范的规定, 对隧道工程施工用的表格进行收集、 汇总。其它表格(如建设工程监理用表格等)采用《榆林－济南输气管道工程交工技术文件编制规定》内容规定的表格。
二、 本手册表格的种类
根据榆林--濮阳--济南输气管道工程隧道穿越图纸要求和相应隧道施工中的施工验收以及施工验收规范中要求的隧道施工的标准规范, 把隧道施工用表格分为三类17种59张。
第一类, 施工记录表格, 是指承包人对分项工程施工并经专业监理工程师确认的信息记录的表格。共计10种10张。
第二类, 质量检验评定表, 是指承包人和项目监理机构按照《铁路隧道工程施工质量验收标准》( TB10417- ) 、 《锚杆喷射混凝土支护技术规范》GB50086- 分别对工程质量自检和抽检, 进行评定所记录的相关信息的表格。共计1种38张。
第三类, 竣工( 交工) 验收表格, 是指业主组织承包人和项目监理机构等有关单位进行交工验收, 项目立项批准单位组织所有参建单位进行竣工验收记录项目评价信息的表格。共计6种11张。
三、 表格样式组成
表格分表头、 正文两部分。表头部分为固定格式, 正文部分为可调部分, 具体要求是:
1) 表头部分含: 单位工程; 分部工程; 分项工程、 验收部位; 施工单位、 项目负责人; 施工质量验收标准名称及编号。
2) 正文部分是除表头以外的部分。
四、 表格样式的幅面、 纸张、 字体要求, 表格填写的要求详见《榆林－济南输气管道工程交工技术文件编制规定》的相关要求。
五、 隧道工程单位工程划分及编码
隧道工程在《榆林－济南输气管道工程交工技术文件编制规定》”第一部分交工技术文件编制、 整理、 归档规定”(四)工程项目划分与资料编号原则单项工程划分及编码为07, YJ表示工程的”榆””济”两个汉语拚音字头。
本隧道工程建设项目划分编码采用13位制, 命名及分配如下:
单项工程编码
单位工程编码
分部工程编码
分项工程编码
检验批编码
YJ-07-XX-XX-XX- XXX
工程项目代码

榆林-济南输气管道工程隧道工程单位工程划分及编码
单位工程编码
单位工程名称
备注
YJ-07-01
黄河穿越隧道工程

YJ-07-02
薛公岭隧道工程

YJ-07-03
里庄隧道工程

YJ-07-04
后百曹隧道工程
新增隧道
YJ-07-05
贾家隧道工程
新增隧道
YJ-07-07
青龙山隧道工程
新增隧道
YJ-07-07
牛抱泉山隧道工程
新增隧道
YJ-07-08
龙门隧道工程
新增隧道
YJ-07-09
苇水隧道工程

YJ-07-10
遮峪隧道工程

YJ-07-11
骡断岭隧道工程

YJ-07-12
老爷庙隧道工程

第二部分

隧道工程施工
记录表格

高程测量记录
单位工程名称

工程编号

测量仪器

测量时间
年 月 日
部位、 线路、 桩号
设计标高
实测
误差
附图及说明

检查结论:

施工单位
监理单位

测 量 员:

质量检查员:

技术负责人:

年 月 日

监理工程师:

年 月 日

超探施工记录
单位工程名称

工程编号

超探设备

工程部位

操 作 人

超探方法或附图

检查意见
记录人

年 月 日
质量检查员

年 月 日
技术负责人

年 月 日
现场监理

年 月 日
探水钻孔施工记录
单位工程名称

工程编号

钻机型号

工程部位

成孔方法

操 作 人

孔 径

实际倾角

日 期
回 次
进 尺
岩芯长度(m/个)
总进尺(m)
地质情况描述
备 注

记录人

年 月 日
质量检查员

年 月 日
技术负责人

年 月 日
现场监理

年 月 日
沉降观测记录
单位工程名称

工程编号

施工单位

施工合同编号

观测部位

沉降观测日期
自 年 月 日起
至 年 月 日起
观测点布置简图:
水准点
编号

位置

高程

观测点
观测日期
实测高程
本期沉降量(m)
总沉降量(m)
说明

施工单位
监理单位
测量人:

质量检查员:

技术负责人:

年 月 日
专业监理工程师:

总监理工程师:

年 月 日
隧道现场监控沉量测量记录
工程名称

工程编号.

埋设日期
年 月 日
开挖日期
年 月 日
初读数日期
年 月 日
测点编号

测点号

附注
记 要

测量值
日期时间

检查验收意见:

年 月 日
施工技术负责人:

年 月 日
监理工程师:

年 月 日
质量检查员:

年 月 日

隐蔽工程检查记录
工程名称

工程编号

工程部位

记录地点

记录内容∶

隐蔽内容相关证明材料
规格型号
材质单编号
检验报告编号
规格型号
材质单编号
检验报告编号

检查验收意见:

年 月 日
施工技术负责人

年 月 日
监理工程师

年 月 日
质量检查员

年 月 日
项目(分)部

年 月 日
隧道验收观测记录
工程名称

工程编号

观测部位

施工单位

序号
观测点
观测日期
本期沉隆量
总沉降量
说　　明　
观测人

检查意见:
记录人

年 月 日
质量检查员

年 月 日
技术负责人
年 月 日
现场监理

年 月 日

隧道断面验收记录
单位工程名称

工程编号

施工单位

工程部位

设计断面尺寸

序号
宽
偏差
高
偏差
备注

记录人:

年 月 日
质量检查员:

年 月 日
技术负责人:

年 月 日
现场监理:

年 月 日
项目(分部):

年 月 日

隧道成洞净空检查记录
工程名称

工程编号

施工日期

衬砌检查

里 程

围岩级别

检查日期

序
号
检查部位
允许值
检查频率
实测值
设计值
( m)
偏差
( cm)
距中线的平距
( m)
高程( m)
半径或隧道半宽度
( m)
1
1点( 拱顶点)
不小于设计

2
2

3
2ˊ

4
3

5
3ˊ

6
4

7
4ˊ

8
5

9
5ˊ

10
底板左侧

11
底板右侧

12
隧道底中线设计高程

附注 : 附草图( 或照片)

、

检查验收意见:

年 月 日
施工技术负责人

年 月 日
监理工程师

年 月 日
质量检查员

年 月 日
项目(分部)

年 月 日

隧道总体实测检查记录
工程名称

工程编号
桩号及部位

施工日期
年 月 日
检 验 日 期
年 月 日
序号
检查项目
规定值或允许偏差
检查方法与频率
检验结果
1
隧道宽度
( mm)
不小于设计值
每20m( 曲线) 或50 m( 直线) 用尺量一个断面宽度

2
隧道净高
( mm)
不小于设计值
每20m( 曲线) 或50 m( 直线) 用尺量一个断面, 每断面量3点

3
隧道轴线偏位
( mm)
20
每20m( 曲线) 或50 m( 直线) 用经纬仪检查一处

4
边坡﹑仰坡
不小于设计值
用坡度板检查

外观
要求
1﹑洞内排水沟不淤积﹑不堵塞﹑拱部边边墙不滴水﹑不冒水﹑不渗水。
2﹑砼无裂缝﹑不露筋﹑蜂窝麻面面积不超过该面积的1%。

实际

检查验收意见:

年 月 日
施工技术负责人

年 月 日
专业监理工程师

年 月 日

质量检查员

年 月 日

项目(分部)

年 月 日

第三部分　

隧道工程施工质量检验
评定表格

隧道工程
施工质量验收的划分及编号
隧道工程施工质量验收划分为单位工程、 分部工程、 分项工程和检验批。
单位工程应按一个完整工程或一个相当规模的施工范围划分, 并按下列原则确实:
1 一座隧道宜作为一个单位工程, 长隧道和特长隧道可按施工标段划分为若干单位工程。
2 独立明洞( 或棚洞) 可作为一个单位工程。
分部工程应按一个完整部位或主要结构及施工阶段划分;
分项工程应按工种、 工序、 材料、 施工工艺等划分;
检验批可根据施工及质量控制和验收需要按施工段或部位等划分。
隧道工程的分部工程、 分项工程和检验批的具体划分及编号应符合下列各表的规定。
隧道分部工程、 分项工程、 检验批划分及编号
( 隧道单位工程编号 YJ07□□)
分 部 工 程
分 项 工 程
检验批规模
检验批编号
检验批表格
所在页码
01
洞口工程
01开挖
每个洞口
YJ07□□0101□□□

02 砌体
每个砌筑段
YJ07□□0102□□□

03 钢筋
每个安装段
YJ07□□0103□□□

04 洞门模板
每个安装段
YJ07□□0104□□□

05混凝土
每个浇注段
YJ07□□0105□□□

02
洞身开挖
01 洞身开挖
每个开挖循环
YJ07□□0201□□□

02 粉喷桩
每个基坑
YJ07□□0202□□□

03
支护
01喷射混凝土
每个喷射段
YJ07□□0301□□□

02 锚杆
每个安装段
YJ07□□0302□□□

03 钢筋网
每个安装段
YJ07□□0303□□□

04 钢架
每榀
YJ07□□0304□□□

05 管棚
每环
YJ07□□0305□□□

07 超前小导管
每环
YJ07□□0307□□□

04
衬砌
01 衬砌模板
每个安装段
YJ07□□0401□□□

02 钢筋
每个安装段
YJ07□□0402□□□

03 混凝土
每个浇注段
YJ07□□0403□□□

04 喷射混凝土
每个喷射段
YJ07□□0404□□□

续表
分 部 工 程
分 项 工 程
检验批规模
检验批编号
检验批表格
所在页码
04
衬砌
05 底板
每个浇注段
YJ07□□0405□□□

07 仰拱
每个浇注段
YJ07□□0407□□□

07 仰拱填
每个浇注段
YJ07□□0407□□□

08 回填注浆
每个注浆段
YJ07□□0408□□□

05
防水和排水
01 洞口防排水
每个洞口
YJ07□□0501□□□

02 洞内排水沟( 槽)
20 m
YJ07□□0502□□□

03 施工缝与变形缝处理
每处
YJ07□□0503□□□

04 防水板防水
每个铺设段
YJ07□□0504□□□

05 涂料防水层防水
500 m2
YJ07□□0505□□□

07 注浆防水
每个作业循环
YJ07□□0507□□□

07 盲管( 沟)
每个衬砌浇筑段
YJ07□□0507□□□

07
辅助坑道及附属洞室
01开挖
每个开挖循环
YJ07□□0701□□□

02 喷射混凝土
每个喷射段
YJ07□□0702□□□

03 锚杆
每个安装段
YJ07□□0703□□□

04 钢筋网
每个安装段
YJ07□□0704□□□

05 钢架
每榀
YJ07□□0705□□□

07 管棚
每环
YJ07□□0707□□□

07超前小导管
每环
YJ07□□0707□□□

08 钢筋
每个安装段
YJ07□□0708□□□

09 模板
每个安装段
YJ07□□0709□□□

10 混凝土
每个浇注段
YJ07□□0710□□□

11 坑道口及其封闭
每个口
YJ07□□0711□□□

07
附属设施
01运营通风土建工程
每处
YJ07□□0701□□□

02 消防
每处
YJ07□□0702□□□

03 电缆槽
100 m
YJ07□□0703□□□

08
明洞工程
01明洞开挖
每个开挖循环
YJ07□□0801□□□

02 模板
每个安装段
YJ07□□0802□□□

03 钢筋
每个安装段
YJ07□□0803□□□

04 混凝土
每个浇注段
YJ07□□0804□□□

05 明洞防排水
每施工段
YJ07□□0805□□□

07 回填
每个施工段
YJ07□□0807□□□

洞口开挖检验批质量验收记录表
YJ07□□0101□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《铁路隧道工程施工质量验收标准》TB10417—
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
开挖尺寸
边坡
第3.2.1条

仰坡

2
基底地基承载力
端墙
第3.2.2条

翼墙

挡土墙

一 般 项 目
1
洞 门 排 水 沟
位置
第3.2.3条

深度

坡度

洞 门 截 水 沟
位置

深度

坡度

施工单位
检查评定结果

专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师
年 月 日
说 明
主控项目
1． 隧道门边坡、 仰坡开挖范围及尺寸应符合设计要求。
检验数量: 施工单位、 监理单位全验。
检验方法: 查对设计图, 观察、 尺量。
2． 隧道门端墙、 翼墙、 挡土墙基底的地基承载力必须符合设计要求。
检验数量: 施工单位每个洞口检测不少于3处, 当洞口处岩土体不均匀应适当增加检测点。监理单位见证检测不少于1处。
检验方法: 施工单位采用静力触探试验或标准贯入试验检测, 必要时采用载荷试验检测。监理单位检查全部检测报告并进行见证检测。
一般项目
1． 隧道门排水沟、 截水沟的开挖位置、 深度、 坡度应符合设计要求。
检验数量: 施工单位每个洞口检查不少于10点。
检验方法: 施工单位观察、 水准测量、 尺量。
砌体工程检验批质量验收记录表
YJ07□□0102□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《铁路隧道工程施工质量验收标准》TB10417—
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
水泥
第3.2.1条

2
外加剂
第3.2..2条

3
料石、 砌块强度等级
第3.2..3条

4
砂浆用砂
第3.2.4条

5
砂浆用水
第3.2.5条

6
料石类别、 规格、 质量
第3.2.6条

7
砂浆配合比
第3.2.7条

8
砂浆强度等级
第3.2.8条

9
砌缝宽度、 位置、 砌筑方式
第3.2.9条

10
砌体养护
第3.2.10条

一 般 项 目
1
沉降缝、 泄水孔、
第3.2.11条

2
砌体表面质量
第3.2.12条

3
允 许 偏 差( mm)
底、 顶面高程
片石
基础
±25

墙
±15

料石
砌块
基础
±25

墙
±15

砌体厚度
片石
基础

墙

料石
砌块
基础

墙

平整度
料石
砌块
墙
10

施工单位
检查评定结果

专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师
年 月 日

说 明
主控项目
1． 水泥质量必须符合《铁路隧道工程施工质量验收标准》( TB10417— ) 第7.3.1条的规定。
2． 外加剂质量必须符合《铁路隧道工程施工质量验收标准》( TB10417— ) 第7.3.4条的规定。
3． 砌体工程所用石材和混凝土砌块的强度等级必须符合设计要求, 石材的其它品质指标尚应符合下列规定:
( 1 ) 在最冷月平均气温低于－15℃或－5℃～－15℃的地区使用的石材, 其抗冻性指标应分别符合冻融循环25次或15次的要求, 且表面无破坏迹象;
( 2) 浸水和潮湿地区主体工程的石材软化系数不得小于0.8。
检验数量: 石材: 同产地的石材至少抽取一组试件进行强度检验。最冷月平均气温低于－5℃和浸水潮湿地区, 应各增加一组抗冻性指标和软化系数检验的试件。砌块: 同生产条件, 且连续生产的砌块, 其混凝土抗压强度检验数量应符合《铁路隧道工程施工质量验收标准》( TB10417— ) 第7.3.9条的规定。施工单位全部检验, 监理单位见证取样检测或平行检验次数为施工单位检验次数的20%或10%, 但至少一次。
检验方法: 施工单位进行石材强度、 抗冻性、 软化系数和砌块强度试验。监理单位检查试验报告并进行见证取样检测或平行检验。
4． 砂浆用砂应按批进行检验, 其颗粒级配、 细度模数和坚固性指标应符合国家现行标准《普通混凝土用砂质量标准及检验方法》( JGJ52) 的规定, 含泥量不宜大于5%, 泥块含量应符合铁道部现行《铁路混凝土与砌体工程施工质量验收标准》( TB10424) 附录B的规定。
检验数量: 同一产地、 同一品种、 同一规格且连续进场的细骨料, 每400 m3或600 t为一批, 不足400 m3或600 t也按一批计。施工单位每批抽检一次。监理单位见证取样检测次数为施工单位抽检次数的20%, 但至少一次。
检验方法: 施工单位观察、 试验。监理单位检查进场试验报告并进行见证取样检测。
5． 拌制砂浆宜采用饮用水, 当采用其它水源时, 水质必须符合现行国家标准《混凝土拌合用水标准》( JGJ63) 的规定。
检验数量: 同水源施工单位试验检查不应少于一次, 监理单位见证试验。
检验方法: 施工单位做水质分析试验, 监理单位检查试验报告, 见证试验。
6． 洞口工程砌筑所用材料应符合设计要求。石料类别、 规格和质量要求应符合《铁路混凝土与砌体工程施工质量验收标准》( TB10424— ) 附录B的规定。
检验数量: 施工单位、 监理单位全部检查。
检验方法: 观察和尺量。
7． 洞口工程砌筑所用砂浆的配合比必须根据原材料性能、 砂浆的技术条件和设计要求进行配合比设计, 并经过试配试验调整后确定。砂浆配合比设计、 试件制作、 养护及抗压强度取值应符合《铁路混凝土与砌体工程施工质量验收标准》( TB10424— ) 附录E的规定。
检验数量: 施工单位对同类型、 同强度等级的砂浆至少进行一次砂浆配合比设计。监理单位全部检查。
检验方法: 施工单位进行配合比选定试验。监理单位检查配合比选定单。
8． 洞口工程砌筑所用砂浆的强度等级必须符合设计要求。用于检查砂浆强度的试件应在搅拌机出料口随机抽样制作。
检验数量: 同类型、 同强度等级每100 m3砌体为一批, 不足100 m3也按一批计。施工单位每批检验一次。监理单位见证取样检测或平行检验次数为施工单位检验次数的20%或10%, 但至少一次。
检验方法: 施工单位进行砂浆强度试验。监理单位检查砂浆强度试验报告并进行见证取样检测或平行检验。
9． 洞口工程砂浆砌体砌缝宽度、 位置和砌筑方式应符合《铁路隧道工程施工质量验收标准》( TB10417— ) 第3.2.9条的规定。
10．砌体砌筑完毕应及时覆盖, 并经常洒水保持湿润, 常温下养护期不得小于7 d。
检验数量: 施工单位、 监理单位全部检查。 检验方法: 观察。
一般项目
1． 沉降缝、 泄水孔位置和数量应符合设计要求。
检验数量: 施工单位全部检查。
检验方法: 观察、 尺量和计数检查。
2． 洞口工程砌体表面应砂浆饱满、 砌缝整齐。宽度和错缝距离符合规定, 无脱落和裂纹。沉降缝整齐垂直, 上下贯通。泄水孔坡度向外, 无堵塞现象。
检验数量: 施工单位全部检查。
检验方法: 观察和尺量。
3． 砌体尺寸的允许偏差和检验方法应符合下表的规定。
砌体尺寸的允许偏差和检验方法
序 号
项 目
允许偏差( mm)
检 验 方 法
检 验 数 量
基础
墙
1
底、 顶面高程
片石
±25
±15
测量不少于5处
施工单位全部检查
料石、 砌块
±25
±15
2
砌体厚度
片石
+30
0
+20
0
尺量不少于5处
料石、 砌块
+15
0
+10
0
3
表面平整度
料石、 砌块
——
10
2 m靠尺和楔型塞尺检查, 不少于3处
钢筋工程检验批质量验收记录
YJ07□□0103□□□ YJ07□□0402□□□ YJ0□□60705□□□ YJ07□□0803□□□ YJ070708□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《铁路隧道工程施工质量验收标准》TB10417—
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
钢筋材质
第3.3.1条

2
钢筋品种、 级别、 规格、 数量
第3.3.2条

3
钢筋品种、 级别、 规格、 数量
第3.3.3条

4
钢筋接头质量
第3.3.4条

5
钢筋加工
第3.3.5条

一 般 项 目
1
钢筋接头设置
第3.3.7条

2
钢筋外观质量
第3.3.9条

3
钢筋加工允许偏差( mm)
受力钢筋全长
L≤5 000
±10

L>5 000
±20

弯起筋弯折位置
20

箍筋内净尺寸
±5

4
钢筋安装允许偏差( mm)
双排钢筋上下排间距
±15

同排受力筋水平间距
拱部
±10
