《恒定电流》复习题.doc

高一物理期末复习

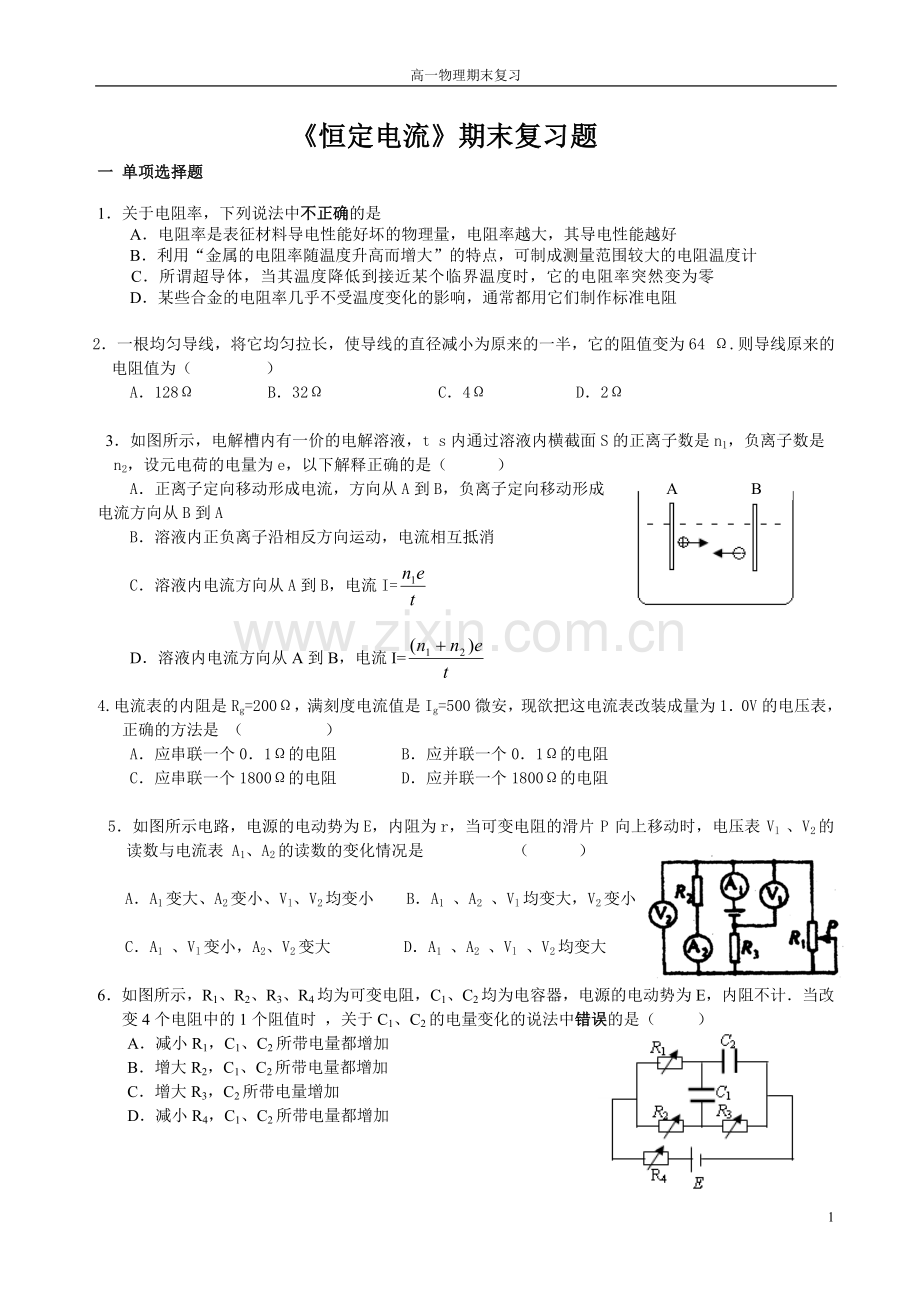

《恒定电流》期末复习题
一 单项选择题

1．关于电阻率，下列说法中不正确的是
A．电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好
B．利用“金属的电阻率随温度升高而增大”的特点，可制成测量范围较大的电阻温度计
C．所谓超导体，当其温度降低到接近某个临界温度时，它的电阻率突然变为零
D．某些合金的电阻率几乎不受温度变化的影响，通常都用它们制作标准电阻

2．一根均匀导线，将它均匀拉长，使导线的直径减小为原来的一半，它的阻值变为64 Ω.则导线原来的电阻值为（ ）
A．128Ω B．32Ω C．4Ω D．2Ω

3．如图所示，电解槽内有一价的电解溶液，t s内通过溶液内横截面S的正离子数是n1，负离子数是n2，设元电荷的电量为e，以下解释正确的是（ ）
A B
A．正离子定向移动形成电流，方向从A到B，负离子定向移动形成电流方向从B到A
B．溶液内正负离子沿相反方向运动，电流相互抵消
C．溶液内电流方向从A到B，电流I=
D．溶液内电流方向从A到B，电流I=
4. 电流表的内阻是Rg=200Ω，满刻度电流值是Ig=500微安 ，现欲把这电流表改装成量为1．0V的电压表，正确的方法是 （ ）
A．应串联一个0．1Ω的电阻 B．应并联一个0．1Ω的电阻
　　C．应串联一个1800Ω的电阻 D．应并联一个1800Ω的电阻

5．如图所示电路，电源的电动势为E，内阻为r，当可变电阻的滑片 P 向上移动时，电压表 Vl 、V2的读数与电流表 A1、A2的读数的变化情况是 （ ）

A．A1变大、A2变小、Vl、V2均变小 B．A1 、A2 、Vl均变大，V2变小

C．A1 、Vl变小，A2、V2变大 D．A1 、A2 、Vl 、V2均变大

6．如图所示，R1、R2、R3、R4均为可变电阻，C1、C2均为电容器，电源的电动势为E，内阻不计．当改变4个电阻中的1个阻值时 ，关于C1、C2的电量变化的说法中错误的是（ ）
A．减小R1，C1、C2所带电量都增加
B．增大R2，C1、C2所带电量都增加
C．增大R3，C2所带电量增加
D．减小R4，C1、C2所带电量都增加

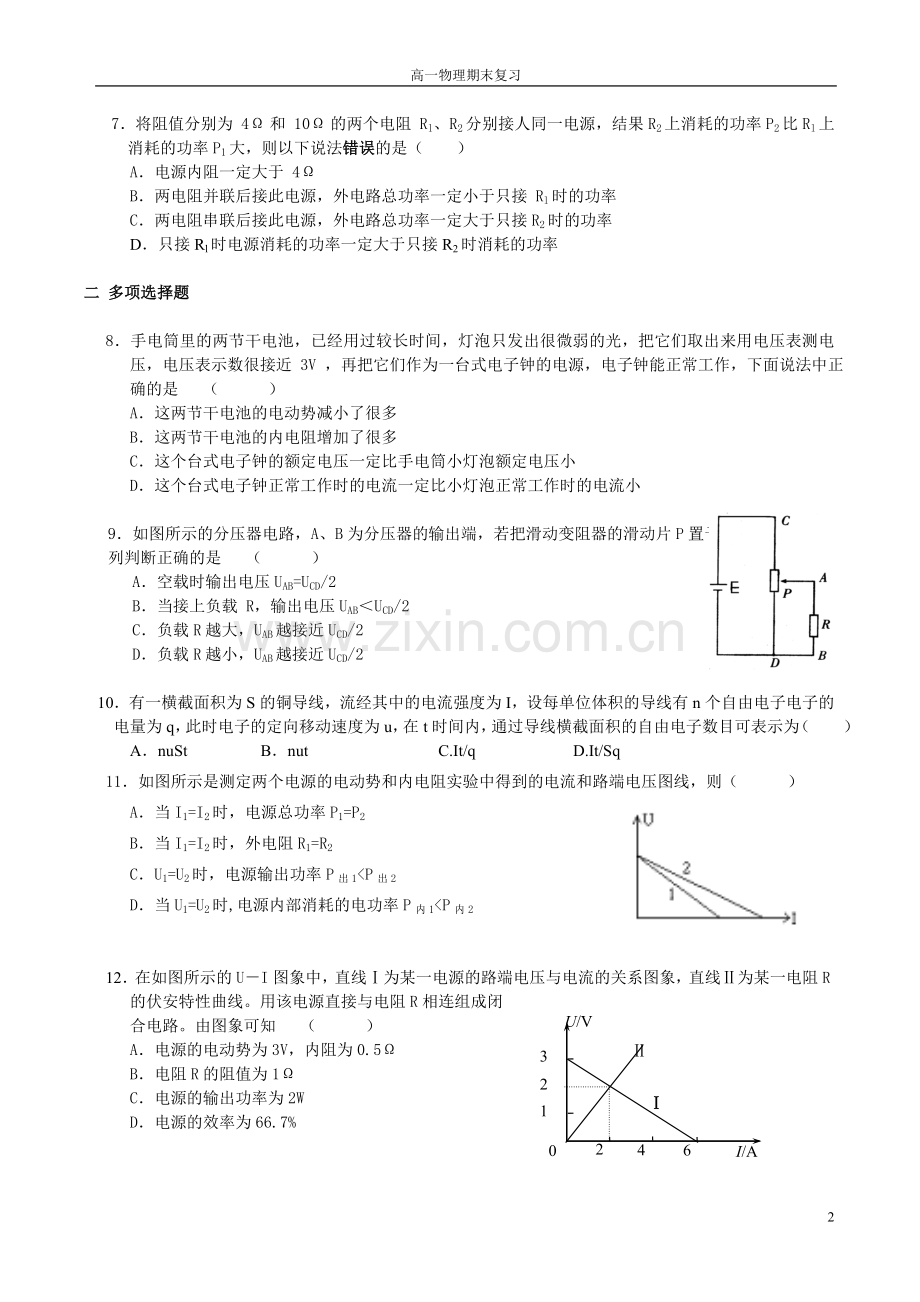

7．将阻值分别为 4Ω和 10Ω的两个电阻 Rl、R2分别接人同一电源，结果R2上消耗的功率P2比Rl上消耗的功率P1大，则以下说法错误的是（ ）
A．电源内阻一定大于 4Ω
B．两电阻并联后接此电源，外电路总功率一定小于只接 Rl时的功率
C．两电阻串联后接此电源，外电路总功率一定大于只接R2时的功率
D．只接Rl时电源消耗的功率一定大于只接R2时消耗的功率

二 多项选择题

8．手电筒里的两节干电池，已经用过较长时间，灯泡只发出很微弱的光，把它们取出来用电压表测电压，电压表示数很接近 3V ，再把它们作为一台式电子钟的电源，电子钟能正常工作，下面说法中正确的是 （ ）
A．这两节干电池的电动势减小了很多
B．这两节干电池的内电阻增加了很多
C．这个台式电子钟的额定电压一定比手电筒小灯泡额定电压小
D．这个台式电子钟正常工作时的电流一定比小灯泡正常工作时的电流小

9．如图所示的分压器电路，A、B为分压器的输出端，若把滑动变阻器的滑动片P置于变阻器中央，下列判断正确的是 （ ）
A．空载时输出电压UAB=UCD/2
B．当接上负载 R，输出电压UAB＜UCD/2
C．负载R越大，UAB越接近UCD/2
D．负载R越小，UAB越接近UCD/2

10．有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的导线有n个自由电子电子的电量为q，此时电子的定向移动速度为u，在t时间内，通过导线横截面积的自由电子数目可表示为（ ）
A．nuSt B．nut C.It/q D.It/Sq
11．如图所示是测定两个电源的电动势和内电阻实验中得到的电流和路端电压图线，则（ ）
A．当I1=I2时，电源总功率P1=P2
B．当I1=I2时，外电阻R1=R2
C．U1=U2时，电源输出功率P出1<P出2
D．当U1=U2时,电源内部消耗的电功率P内1<P内2

U/V
I/A
0
3
6
2
2
Ⅱ
Ⅰ
1
4
12．在如图所示的U－I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线。用该电源直接与电阻R相连组成闭合电路。由图象可知 （ ）
A．电源的电动势为3V，内阻为0.5Ω
B．电阻R的阻值为1Ω
C．电源的输出功率为2W
D．电源的效率为66.7%

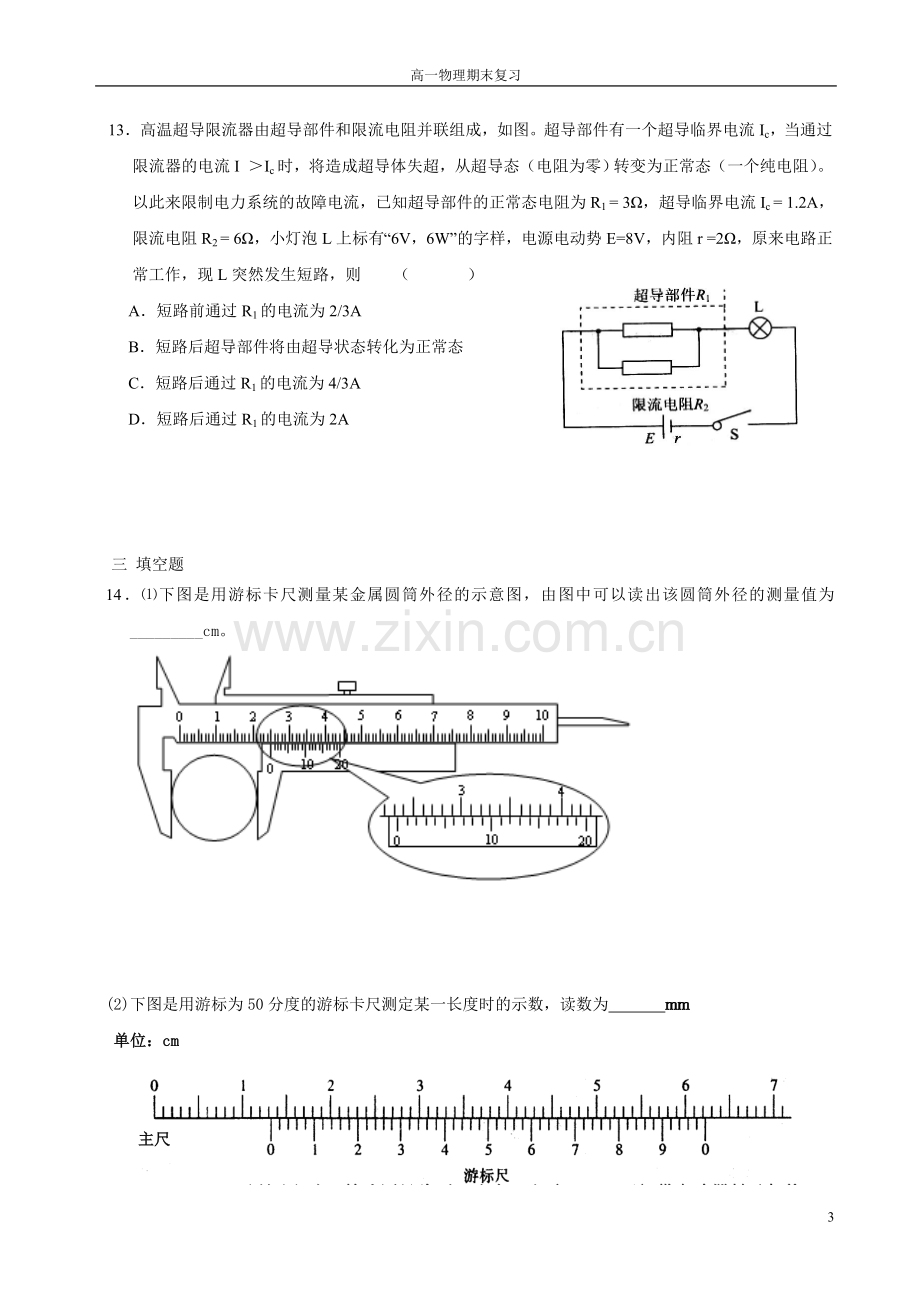

13．高温超导限流器由超导部件和限流电阻并联组成，如图。超导部件有一个超导临界电流Ic，当通过限流器的电流I ＞Ic时，将造成超导体失超，从超导态（电阻为零）转变为正常态（一个纯电阻）。以此来限制电力系统的故障电流，已知超导部件的正常态电阻为R1 = 3Ω，超导临界电流Ic = 1.2A，限流电阻R2 = 6Ω，小灯泡L上标有“6V，6W”的字样，电源电动势E=8V，内阻r =2Ω，原来电路正常工作，现L突然发生短路，则 （ ）
A．短路前通过R1的电流为2/3A
B．短路后超导部件将由超导状态转化为正常态
C．短路后通过R1的电流为4/3A
D．短路后通过R1的电流为2A

三 填空题
14．⑴下图是用游标卡尺测量某金属圆筒外径的示意图，由图中可以读出该圆筒外径的测量值为_________cm。

(2)下图是用游标为50分度的游标卡尺测定某一长度时的示数，读数为 mm
单位：cm
主尺

15．用伏安法测电阻，当被测电阻的阻值不能估计时可采用试触的办法，如图所示，让电压表一端接在电路上的 a 点，另一端先、后接到 b 、c点，注意观察两个电表的示数．若电流表示数有显著变化，则电压表的 __比较明显，电压表应接在 a 、 两点，此时测量值_________真实值；若电压表的示数有显著变化，则电流表的 __ 比较明显，电压表应接在a、 两点,此时测量值_________真实值．

16．如图所示，直线OAC 为某一直流电源的总功率P总随电流 I 变化的图线，抛物线OBC 为同一直流电源内部热功率P随电流I 变化的图线．若 A、B 对应的横坐标为 2A．那么线段AB 表示的功率变化为___________W ,I=2A 对应的外电阻为___Ω．

17．如图7-2-21所示，当 a、b 两点之间没有接电容器时，闭合开关S，灯 L 正常发光．现在 a、b 两点间接上一个电容量较大的电容器 C，当闭合开关 S 时，观察到的现象 是　　________________________　；闭合一段时间后，再把开关 S 断开，观察到的现象是___________________________________．

18．如图中图线①表示某电池组的输出电压一电流关系，图线②表示其输出功率－电流系．该电池组的内阻为　　Ω．当电池组的输出功率为120W时，电池组的输出电压是　　V．

四 计算题
19．某用电器额定电压为11伏特，工作电流为4安培，现由电池组供电，每节电池的电动势是1．5伏特，电阻是0．2欧姆，允许最大电流是2安培．问：
（1）应该用多少节电池，怎样联接才能保证正常供电，又不损坏电池？
（2）每节电池的输出功率是多少？
（3）电池组的效率多大？

20．如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40 cm．电源电动势E=24V,内电阻r=1 Ω，电阻R=15 Ω．闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0=4 m/s竖直向上射入板间．若小球带电量为q=1×10-2 C,质量为m=2×10-2 kg,不考虑空气阻力．那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A板?此时，电源的输出功率是多大？(取g=10 m/s2)

21．已知如图，E =6V，r =4Ω，R1=2Ω，R2的变化范围是0~10Ω．求：
（1）电源的最大输出功率；
E r
R2
R1
（2）R1上消耗的最大功率；
（3）R2上消耗的最大功率。

22．用直流电动机提升重物的装置如图所示，其中重物质量m=50kg，电源电压U0=110V且保持不变，电阻R=1Ω，当电动机以V=0.9m/s的恒定速度向上提升重物时，电路中的电流I=5A．
⑴求电动机线圈电阻r/和电动机的效率.
m
V
R

⑵若电动机不慎被卡住而静止，电动机的功率又为多大？(g取10m/s2)

23．一辆电动自行车的铭牌上给出了如下表的技术参数：
质量为M=70kg的人骑此电动自行车沿平直公路行驶，所受阻力f恒为车和人总重的k=0.02倍．取g=10m/s2，求：
（1）此车的电机在额定电压下正常工作的效率；
（2）仅在电机以额定功率提供动力的情况下，人骑车行驶的最大速度．

规格
后轮驱动直流电机
车型
26″电动自行车
额定输出功率
120W
整车质量
30kg
额定电压
40V
最大载重
120kg
额定电流
3.5A
