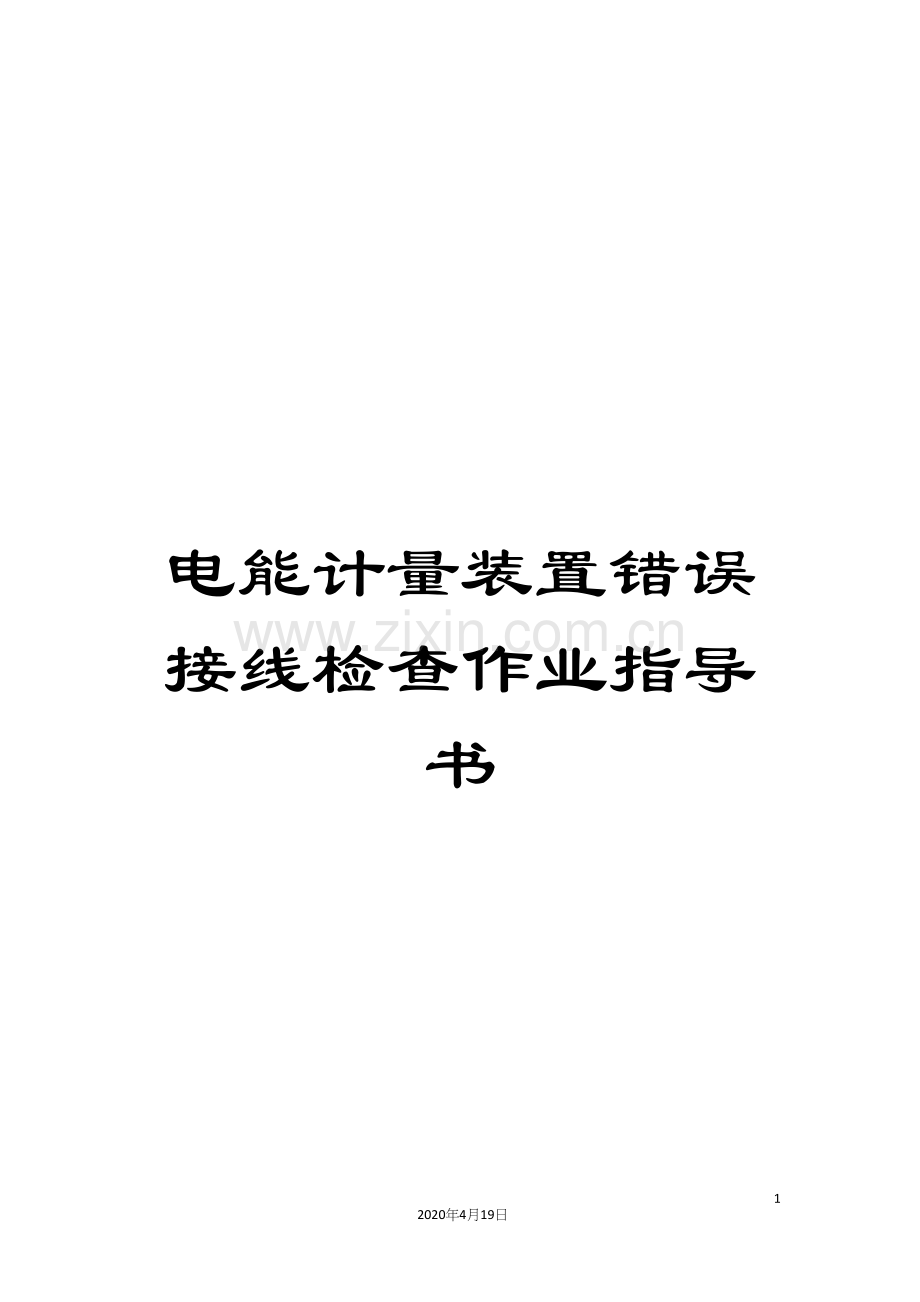

电能计量装置错误接线检查作业指导书

44
2020年4月19日
文档仅供参考

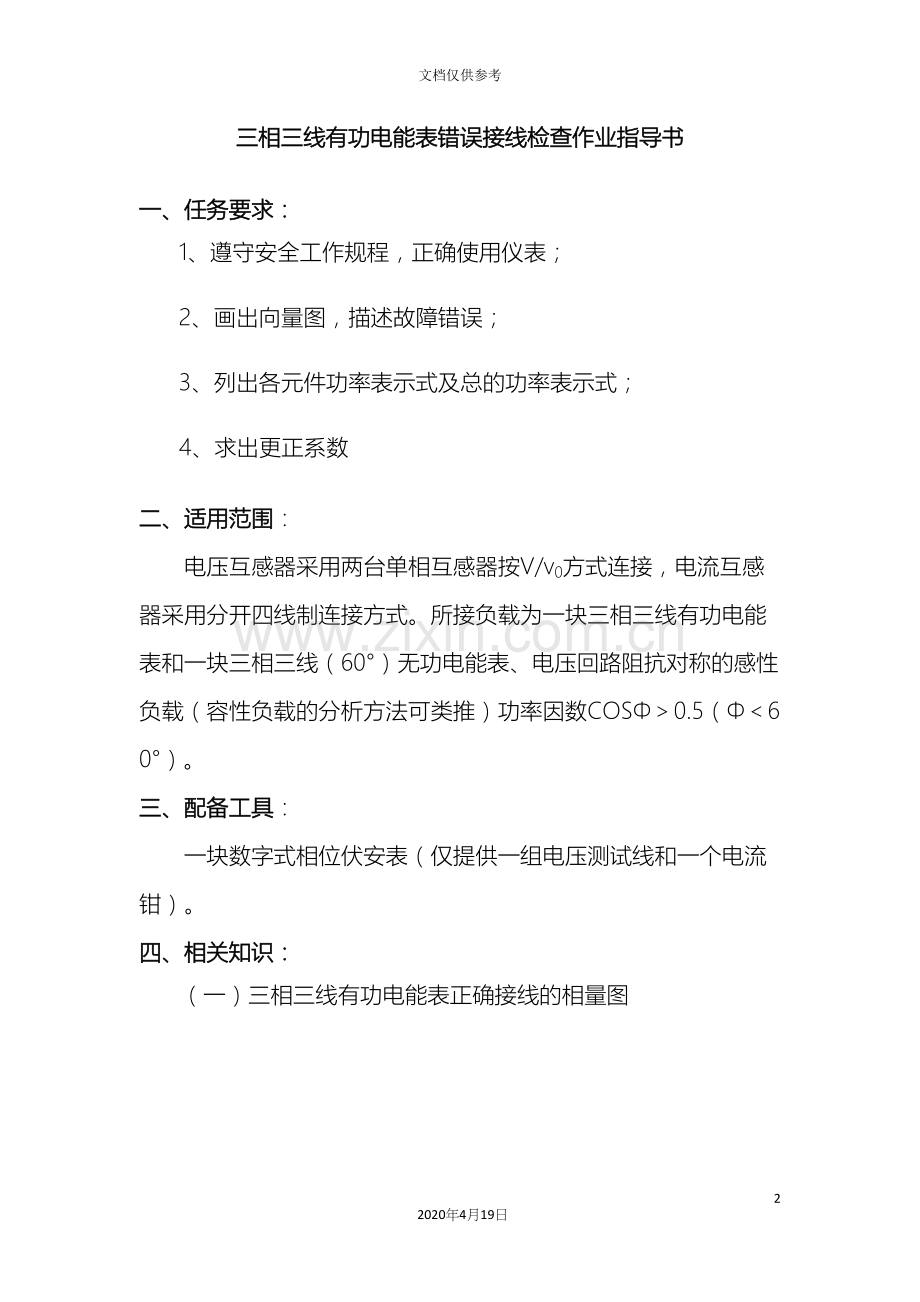

三相三线有功电能表错误接线检查作业指导书

一、任务要求：
1、遵守安全工作规程，正确使用仪表；
2、画出向量图，描述故障错误；
3、列出各元件功率表示式及总的功率表示式；
4、求出更正系数
二、适用范围：
电压互感器采用两台单相互感器按V/v0方式连接，电流互感器采用分开四线制连接方式。所接负载为一块三相三线有功电能表和一块三相三线（60°）无功电能表、电压回路阻抗对称的感性负载（容性负载的分析方法可类推）功率因数COSΦ＞0.5（Φ＜60°）。
三、配备工具：
一块数字式相位伏安表（仅提供一组电压测试线和一个电流钳）。
四、相关知识：
（一）三相三线有功电能表正确接线的相量图

（二）正确功率表示式：

（三）电压互感器一次断线、二次断线、二次极性反接情况的电路分析。
1、电压互感器V型接线一、二次断线时二次侧线电压数值表：
下表列出了当一次断和二次断电压时，二次侧各相与相间电压的数值。
序号
故障断线情况

故障断线接线图
（实线为有功电能表，
虚线为无功电能表）
电压互感器一、二次断线时二次侧电压（V）
二次侧不接
电能表（空载）
二次侧接一只
有功电能表
二次侧接一只有功电能表和一只无功电能表
Uuv
Uwv
Uwu
Uuv
Uwv
Uwu
Uuv
Uwv
Uwu
1
一次侧U相断相

0
100
100
0
100
100
50
100
50
2
一次侧V相断相

50
50
100
50
50
100
50
50
100
3
一次侧W相断相

100
0
100
100
0
100
100
33
67
4
二次侧u相断相

0
100
0
0
100
100
50
100
50
5
二次侧 v相断相

0
0
100
50
50
100
67
33
100
6
二次侧w相断相

100
0
0
100
0
100
100
33
67

注 有功和无功电能表的线圈阻抗按相同计算，电压互感器励磁阻抗也认为相等。

2、V．v接法电压互感器极性接反时的相量图及线电压
序号
极性接反相别
接线图
向量图
二次线电压（V）
1
U相极性接反

Uuv=100
Uvw=100
Uwu=173
2
W相极性接反

Uuv=100
Uvw=100
Uwu=173
3
U、W相极性都接反

Uuv=100
Uvw=100
Uwu=100

（四）电流互感器短路、断路、反极性的分析。
电流互感器短路、断路的情况，我们能够经过比对测量判断出是短路还是断路，并确定是哪一相然后恢复。判断方法是用钳形表分别测量电能表表尾电流和电流互感器二次端钮出线的电流（此处相序我们认为一定是正确的），若两者均为0，则说明该相电流互感器断路；若电流互感器二次端钮出线的电流正常，而电能表表尾电流几乎为0，则说明该相电流互感器短路。由于电流互感器采用的是V/v0分开四线制连接方式，因此不应有V相Iv电流出现。根据电工知识有,即。极性正确时有，若有一相极性接反则有。如下图：

（五）电流相别的判断可根据所画两元件中电流I1、I2进行分析，依据负载的性质和功率因素（感性、cosφ＞0.5）按照电流就近于相应相电压的原则（若有电流反极性，则靠近相电压的反向延长线）确定电流的相别。
五、测试步骤和方法：
（一）、按下表测试各数据
电流（A）
电压（V）
角度（0）
I1

U12

U10

I2

U32

U20

I合

U31

U30

（对初学者而言，建议测量表中所有的量，以便分析并熟悉各种向量角度关系；对熟练者而言，则可根据边测量边判断有选择的所需的量以便提高效率）
其中：
I1为第一元件电流回路的电流进线（或出线）有效值；
I2为第二元件电流回路的电流进线（或出线）有效值；
I合为第一元件电流回路的电流进线和第二元件电流回路的电流进线合并测量的（或它们的出线）有效值；
电能表电压端钮从左到右依次记为1、2、3号端钮，则：
U12表示第1号端钮与第2号端钮间的电压有效值（即第一元件电压回路的电压有效值）；
U32表示第3号端钮与第2号端钮间的电压有效值（即第二元件电压回路的电压有效值）；
U31表示第3号端钮与第1号端钮间的电压有效值；
U10表示第1号端钮对地电压的有效值；
U20表示第2号端钮对地电压的有效值；
U30表示第3号端钮对地电压的有效值；
表示第一元件电压向量U12超前第一元件电流向量I1的角度；
表示第一元件电压向量U12超前第二元件电流向量I2的角度；
表示第二元件电压向量U32超前第一元件电流向量I1的角度；
表示第二元件电压向量U32超前第二元件电流向量I2的角度；
表示电压向量U31超前第一元件电流向量I1的角度；
表示电压向量U31超前第二元件电流向量I2的角度；
在经过分析U10、U20、U30判断出v相电压后，再重新从左到右依次定义剩余的电压端钮为x、y，测量下列数据：
表示电压向量Uxv超前第一元件电流向量I1的角度；
表示电压向量Uyv超前第一元件电流向量I1的角度；
表示电压向量Uxv超前第二元件电流向量I2的角度；
表示电压向量Uyv超前第二元件电流向量I2的角度；
（二）、分析、判断：
第一步：分析电流
1、 若I1=I2= I合≠0，则说明电流互感器极性正确或两个互感器极性均反、无短路、断路现象，接下来进行第二步分析；
2、 若I1=I2≠0、I合为I1或I2的倍，则说明电流互感器有一相极性接反，接下来进行第二步分析；
3、 若I1、I2中有为0值的则说明该相断路；
4、 若I1、I2中有为很小值（几乎为0但≠0）的则说明该相短路；
第二步：分析电压（这里只考虑电压故障中仅有一相断线，且仅有v相接地的可能）
1）、分析U10、U20、U30确定v相
1、若U10、U20、U30中有且仅有一相为0V则可确定该为0V相对应的端钮为v相且v相未断线并接地良好，接下来进行第二步的2）条分析；
2、若U10、U20、U30全不为0V且其中三个值与线电压相近似，一个值与其它两个值相差较大则可确定电压最小的所对应的端钮为v相,且v相断线可能性大，接下来进行第二步的2）条分析；
3、若U10、U20、U30全不为0且三个电压值与相电压相近似则可确定其中有一相电压值最小的相所对应的端钮为v相且v相未接地，接下来进行第二步的2）条分析；
2）、分析U12、U32、U31判断有无断相和反极性
1、若U12、U32、U31均为线电压100V，则电压互感器无断线、无极性反（或两个极性均反）；
2、若U12、U32、U31有一个为线电压100V，另两个之和为100V，则必有一相断线，其中电压为100V的电压向量所缺的端钮号为断线相（例如测得其中U31=100V，则U31中缺少的2号端钮即为断线相）或两个电压之和为100V的电压向量所共有的端钮号为断线相（例如：U12=33.3V，U32=66.7V，U12+U32=100V， U12、U32共有2号端钮，则2号端钮为断线相）；
3、若U12、U32、U31有一个为173V，另两个为100V，则无断线，但有一相TV反极性；
4、若U12、U32、U31有一个为173V，另两个之和为173V，则有一相TV反极性，且有一相断线，，其中电压为173V的电压向量所缺的端钮号为断线相（假设U31=173V，则U31中缺少的2号端钮既为断线相）或两个电压之和为173V的电压向量所共有的端钮号为断线相（例如：U12=115.3V，U32=57.7V，U12+U32=173V， U12、U32共有2号端钮，则2号端钮为断线相）；
第三步：经过相位夹角确定相序
根据第一步和第二步的分析情况，结合相位夹角确定相序和相别
1)、当电流无短路、断路时
1、电压无断路、反极性，只是相序错误
①、根据测试结果确定电压相序，比较、（或、），若超前60°则x为w相y为u相，若超前 60°则y为w相x为u相，如图作出向量图并根据第二步确定的v相标注上u、v、w相对应的端钮标号，然后作出U12、U32向量。
②、根据所测数据画出I1、I2的向量；根据记录的φ1=在向量图上以U12为基准，顺时针旋转φ1角由此得到第一元件通入的电流I1；同理根据φ2=得到第二元件所通入的电流I2。（也能够以U32为基准根据、来确定I1、I2，并用其它角度来验证）；
③根据所画两元件中电流I1、I2进行分析，依据负载的性质和功率因素（感性、cosφ＞0.5）按照电流就近于相应相电压的原则（若有电流反极性，则靠近相电压的反向延长线）确定电流的相别。
2、电压断线（根据第一步1）、2）分析确定出v相和断线相）：
①根据测出的相对地电压U10、U20、U30判断出v相，另外根据所测线电压U12、U32、U31值来判断断线相，全电压（或称满电压即100V）下标中不含有者为断线相；
②作出两个向量图，以定好的v相对应端钮为基准，分别按正序（顺时针）和反序（逆时针）标出端钮编号，按方法一找出全压相与电流I1、I2的夹角，以全压相为基准分别在正序图和反序图中画出I1、I2，依据电流就近相应相电压原则，比较两个向量图，观察I1、I2在哪个向量图上的位置分布更加合理（以不出现v相电流为合理），从而确定实际电流的相别。
③由于有一相断线，则从电压数据中不能确定TV是否还存在反极性，在不允许不恢复的情况下应分TV无极性反和有极性反两种情况分别分析，因此答案将有两种。
④若允许恢复，应在判断出断线相后恢复断线相并重新测量数据，然后按无断线方式分析判断。但在写功率表示式和求更正系数时仍应按断线时求取。
⑤由于有一相断线，根据电工学原理可知非全压相所测的数据其实质是全压相在两块表的电压回路上的分压值，它们与全压相是方向相同、大小不等的向量。应注意它们与正确接线时的向量的本质区别。
⑥判断断相后，分析第一元件、第二元件电压。
电压互感器断线分一次断线和二次断线两种情况，能够经过测量电压互感器二次出线端钮间的电压Uuv和Uvw来判断。当Uuv=Uvw=100V 时则说明一次没有断线而是二次断线；当Uuv、Uvw中有一相不为100V时则说明一次相应相断线。
当三相三线高压有功表和无功表机械表接于同一电路时，某一相电压断相，该电压并不为0，而是由有功表和无功表内部电感线圈的分压来决定。
Ⅰ）、一次断线：
当一次断U相时，第一元件电压为U12=1/2U32（在这里我们认为理论上各个电感线圈的阻抗是相等的，两个单相电压互感器励磁阻抗相等），第二元件电压还为U32；当一次断V相时，第一元件电压U12=1/2U13，第二元件电压为U32=1/2U31；当一次断W相时，第一元件的电压还是U12，第二元件的电压U32=1/3U12。
Ⅱ）、二次断线时：
当第一个表尾断相时，第一元件电压为U12=1/2U32（在这里我们认为理论上各个电感线圈的阻抗是相等的），第二元件电压还为U32；当第二个表尾断相时，第一元件电压U12=2/3U13，第二元件电压为U32=1/3U31；当第三个表尾断相时，第一元件的电压还是U12，第二元件的电压U32=1/3U12（具体分析见下面的有功表和无功表接于同一电路时的断相分析）。
3、电压极性反（无断线）
①根据第一步、第二步的分析判断确定v相和反极性，然后以已确定的v相对应端钮为基准分别作出两个向量图，假定Uxv为Uuv和Uxv为Uwv两种情况，且该相极性正确，按1中的方法作出向量图，依据电流就近相应相电压的原则判别电流布局是否合理来确定x是u相还是w相，以确定好相别并在正确的图中标注端钮编号；
②由于仅有两台电压互感器，但以某一相为基准确定为正极性时，另一相则为反极性；同理，以另一相为基准定为正极性时，则相对应的则为反极性。故根据所选参考基准不同，能够分别作出两种不同组合方式，但其更正系数是相同的。两种形式均正确。
③由于有极性反接，分析第一元件电压U12、第二元件电压U32时，应根据向量图实际作出的向量来写功率表示式。
2）、当电流有短路、断路时，
我们应该经过比对测量判断出是短路还是断路，并确定是哪一相然后恢复。判断方法是用钳形表分别测量电能表表尾电流和电流互感器二次端钮出线的电流，若两者均为0，则说明该相电流互感器断路；若电流互感器二次端钮出线的电流正常，而电能表表尾电流几乎为0，则说明该相电流互感器短路。恢复后再按上述无短路、断路方法测量判断。由于电流互感器采用的是V/v0分开四线制连接方式，因此不应有V相Iv电流出现。根据电工知识有,即。极性正确时有Iu=Iw=Iv，若有一相极性接反则有Iu+Iw=Iv。如出现相电流极性反，测量相应元件进出电流线的对地电压来判断哪种极性反。
①TA极性反与表尾反的区别：即TA极性反是指从TA二次出线端K1、K2与联合接线盒之间的电流线接反；表尾反是指从TA二次出线K1、K2未接反，只是从联合接线盒到有功电能表的电流进出线接反；
②相电流进线对地电压＞相电流出线对地电压，则为TA极性反；
③相电流进线对地电压＜相电流出线对地电压，则为电流表尾反。
第四步：正确描述故障结果
①电压相序：
②电压互感器一次(二次)断相：
③电压互感器极性反：
④电流相序：
⑤电流短路：
⑥电流断相：
⑦电流互感器反极性：
⑧电流表尾反：
第五步：写出各元件功率表示式及总的功率表示式：

第六步：求出更正系数

下面列举几个实例加以说明：
实例一：（仅相序错误）
电流(A)
电压(V)
角度(0)
I1
1.48
U12
98.7
U10
0.0

290

50

110
I2
1.47
U32
97.0
U20
98.9

350

110

50
I合
2.56
U31
99.3
U30
99.1

350

110

50

170

分析：
第一步：分析电流
由于I1=I2≠0、I合为I1或I2的倍，则说明电流互感器有一相极性接反。
第二步：分析电压
1）、由于U10、U20、U30中有且仅有U10相为0则可确定“1”号端钮为v相且v相未断线并接地良好。剩下的端钮“2”、“3”号分别记为“x”、“y”。
2）、U12、U32、U31均近似为线电压100V，则电压互感器无断线、无极性反（或两个极性均反）。
第三步：经过相位夹角确定相序
①、比较UxvI1、UyvI1，UyvI1滞后UxvI1 60°则y即 “3”为u相,x即“2”为w相，如图作出向量图并标注上u、v、w相对应的端钮标号，然后作出U12、U32向量。

②、根据所测数据画出I1、I2的向量；根据记录的φ1=U12I1 =290°在向量图上以U12为基准，顺时针旋转φ1角由此得到第一元件通入的电流I1；同理根据φ2=U12I2=350°得到第二元件所通入的电流I2。
③根据所画两元件中电流I1、I2进行分析，依据负载的性质和功率因素（感性、cosφ＞0.5）由于电流I1就近于Uu相电压、电流I2反向延长线就近于Uw相电压，电流分布合理，故可判断确定电流的相别I1=Iu、I2=－Iw。（也能够以U32为基准根据U32I1、U32I2来确定I1、I2，并用其它角度来验证）。
第四步：正确描述故障结果
①电压相序：v、w、u
②电流相序：Iu、Iw
③电流互感器反极性：TA2极性反
第五步：写出功率表示式，求出更正系数。

K=

实例二：（断相）
电流（A）
电压（V）
角度（0）
I1
1.48
U12
62.0
U10
99.3

290

110

290
I2
1.48
U32
37.6
U20
37.6

350

170

283
I合
2.56
U31
99.2
U30
0.0

103

350

163

344

第一步：分析电流
由于I1=I2≠0、I合为I1或I2的倍，则说明电流互感器有一相极性接反。
第二步：分析电压
1）、由于U10、U20、U30中有且仅有U30相为0则可确定“3”号端钮为v相且v相未断线并接地良好。剩下的端钮“1”、“2”号分别记为“x”、“y”。
2）、U12、U32、U31仅有一个U31近似为线电压100V，另两个之和近似为100V，则必有一相断线，其中电压为100V的U31所缺的“2”端钮为断线相。
3）、作出两个向量图，以定好的v相对应端钮为基准，分别按正序（顺时针）和反序（逆时针）标出端钮编号，按方法一找出全压相与电流I1、I2的夹角，以全压相U31为基准分别在正序图和反序图中画出I1、I2，依据电流就近相应相电压原则，比较两个向量图，观察I1、I2在反序向量图上的位置分布更加合理（以不出现v相电流为合理），从而确定实际电流的相别。

正序图 反序图

4)、分析第一元件、第二元件电压。当三相三线高压有功表和无功表机械表接于同一电路时，某一相电压断相，该电压并不为0，而是由有功表和无功表内部电感线圈的分压来决定。当第二个表尾断相时，第一元件电压U12=2/3U13，第二元件电压为U32=1/3U31。
第四步：正确描述故障结果
①电压相序： w、u 、v
②电压互感器二次断相：u
③电流相序：Iu、Iw
④电流互感器反极性：TA1极性反
第五步：写出功率表示式，求出更正系数。

K=

（说明：）
由于有一相断线，则从电压数据中不能确定TV是否还存在反极性，在不允许不恢复的情况下应分TV无极性反和有极性反两种情况分别分析，由于u相断线，则TV2（Uwv）是否有极性反不能判断，以上分析是在假定U31极性不反得出的结果；若假定U31极性反，则U31的向量应旋转180°，对应的电流也均应旋转180°，故可得出下列故障描述：
①电压相序： w、u 、v
②电压互感器二次断相：u
③电压互感器二次极性反：TV2极性反
④电流相序：Iu、Iw
⑤电流互感器反极性：TA2极性反
但其功率数学表示式和更正系数不会发生变化。
因此出现断相故障时一般都应恢复后重新测量数据后再来判断。

实例三：（电压互感器极性反）
电流
电压
角度
I1
1.48
U12
167.3
U10
99.8

317

108

288
I2
1.48
U32
97.3
U20
97.3

257

50

172
I合
2.56
U31
99.8
U30
0.0

350

228

290

112

第一步：分析电流
由于I1=I2≠0、I合为I1或I2的倍，则说明电流互感器有一相极性接反。
第二步：分析电压
1）、由于U10、U20、U30中有且仅有U30相为0则可确定“3”号端钮为v相且v相未断线并接地良好。剩下的端钮“1”、“2”号分别记为“x”、“y”。
2）由于U12、U32、U31有一个U12近似为173V，另两个近似为100V，则无断线，但有一相TV反极性。
第三步：以已确定的v相对应端钮为基准分别作出两个向量图，假定Uxv为Uuv和Uxv为Uwv两种情况，且该相极性正确，按1中的方法作出向量图，依据电流就近相应相电压的原则判别电流布局是否合理来确定x是u相还是w相，以确定好相别并在正确的图中标注端钮编号；如下图所示正序图有v相电流存在不合理，反序图电流分布合理。

正序图 反序图

由于有极性反接，分析第一元件电压U12、第二元件电压U32时，应根据向量图实际合成作出的向量来写功率表示式。图中U12=Uuw′=U32+U13为第一元件的电压,大小是U32的倍。
第四步：正确描述故障结果
①电压相序： u 、w、v
②电压互感器二次极性反：TV2极性反
③电流相序： Iw 、Iu
④电流互感器反极性：TA1极性反
第五步：写出功率表示式，求出更正系数。

K=

附：有功表和无功表接于同一电路时的断相分析
一、一次断线：
1.一次U相断：
其接线图如图1（a）所示，当一次U相断线时。UV间没有电压，二次侧uv绕组没有感应电压产生。一次侧VW间电压正常，故Uvw=100V。它在两块电压表电压线圈产生分压，其等值电路如图1(b)。此时uv与PJ1电压线圈并联获得电压，uv与一次UV耦合，可等效为一个阻抗Zuv，由于一次断线U相断线，耦合阻抗Zuv远大于PJ1的阻抗Z1，它们并联时Zuv可忽略不计。根据电工知识可知Uuv=Uvw=50V
U
V
WW
PJ1
PJ2
PJ3
PJ4
Z1
Z2
Z3
Z4
(a)
(b)
U
V
W
图 1
u
v
w
u
v
w
Zuv

2．一次V相断
其接线图如图2所示，当一次V相断线时。这种情况能够看成是在U、W相之间加一个单相高压电源，因此Uuw=100V。若两个单相电压互感器励磁阻抗相等，则uv、vw两个绕组串联，二次平均分配100V电压，即Uuv=Uvw=50V.
U
V
W
PJ1
PJ2
PJ3
PJ4
Z1
Z2
Z3
Z4
(a)
(b)
U
V
W
图 2
u
v
w
u
v
w

3．一次W相断
其接线图如图3（a）所示，当一次W相断线时。VW间没有电压，二次侧vw绕组没有感应电压产生。一次侧UV间电压正常，故Uuv=100V。它在两块电压表电压线圈产生分压，其等值电路如图3（b）。此时vw与PJ2和PJ3的电压线圈并联获得电压， vw与一次VW耦合，可等效为一个阻抗Zvw，由于一次断线W相断线，耦合阻抗Zvw远大于PJ2和PJ3的并联阻抗1/2Z，它们并联时Zvw可忽略不计。根据电工知识可知Uvw =1/3 Uuv =33.3V, Uuw =2/3 Uuv=66.7V
U
V
WW
PJ1
PJ2
PJ3
PJ4
Z1
Z2
Z3
Z4
(a)
(b)
U
V
W
图 3
u
v
w
u
v
w
Zvw

二、二次断线：
1．当1表尾断相时。当1表尾断时2、3表尾之间为一满电压，线圈2和线圈4并联再并上线圈1和线圈3的串联，故加在线圈2和线圈4上为一满电压（如下图4）。

线圈1与线圈3共同分加在线圈2及线圈4上的满电压。由物理学的串联分压知识可知理论上线圈1上的电压幅值为1/2的满电压（这里我们假设各个线圈的阻抗相等），线圈3上的电压幅值也为1/2的满电压。电压U12为一矢量，其方向为U1指向U2，而U32的方向与U12的方向一致，因此，U12=1/2U32。U13的方向为U1指向U3，这与电压U23的方向一致，因此，U12=1/2U23。
2．当2表尾断相时。当2表尾断相时线圈2并上线圈4再与线圈1串联整个再与线圈3并联。这时U13为满电压，线圈2并上线圈4再与线圈1共同分加在线圈3上的满电压。线圈2和线圈4并联后阻抗变为单个线圈的一半，根据串联分压知识可知，U12的电压幅值为满电压的2/3，U32的电压幅值为满电压1/3。U12、U32、U31、U13的电压方向如图5，U12的方向与U13的方向一致，因此U12=2/3U13、U32的方向与U31的方向一致，因此U32=1/3U31。

3．当3表尾断相时。当3表尾断相时线圈2和线圈4并联再串上线圈3整个再与线圈1并联。这时U12为满电压，线圈2与线圈4并联再与线圈3共同分加在线圈1上的满电压。线圈2与线圈4并联后阻抗变为单个线圈的一半，因此加在线圈2和线圈4上的电压为1/3的满电压，而加在线圈3上的电压为2/3的满电压。U12、、U21、U32、U13的方向如上图6，U13的方向与U12的方向一致，因此U13=2/3U12，U32的方向也与U12的方向一致，因此U32=1/3U12。

三相四线错误接线检查作业指导书

一、任务要求
1、遵守安全工作规程，正确使用仪表；
2、画出向量图，描述故障错误；
3、列出各元件功率表示式及总的功率表示式；
4、求出更正系数。
二、使用工具
1、低压验电笔；
2、相位表；
3、相序表。
三、适用范围
三相四线制感应式有功电能表与三相四线制感应式跨相900无功电能表无TV、经TA接入或经TV、TA接入的联合接线方式。
四、相关知识
1、三相四线有功电能表正确接线的相量图：

2、②正确功率表示式：

五、操作步骤
说明：①下列涉及1、2、3数字均表示电能表第几元件；N表示有功电能表的零线端，即在万特模拟台有功电能表的零线端。
②操作前均需办理第二种工作票，并做好安全措施。
1、未经TV，经TA接入的三相四线制有功和无功电能表接线方式：
（1）测量相电压，判断是否存在断相。
U1N= U2N= U3N=
注：不近似或不等于220V的为断线相。
（2）测量各相与参考点（Uu)的电压,判断哪相是U相。
U1u= U2u= U3u=
注：①0V为U相；
②其它两相近似或等于380V，则非0V相为U相。
（3）确定电压相序。
注：①利用相序表确定电压相序；
②利用任意正常两相相电压的夹角(按顺序相邻两相夹角为1200或相隔两相夹角为2400均为正相序；反之类推)。
均为正相序；
均为逆相序；
（4）测量相电流，判断是否存在短路、断相。
I1= I2= I3=
注：①出现短路，仍有较小电流，出现断相电流为0A；
②同时出现短路与断相，应从TA二次接线端子处测量（此处相序永远正确），如哪相电流为0A，则就是哪相电流断路。
（5）以任意一正常的相电压为基准，测量与正常相电流的夹角，判断相电流的相序。
(设U1、I1、I2、I3均为正常）
（6）如出现相电流极性反，测量相应元件进出电流线的对地电压，判断哪种极性反(此项只能记录在草稿纸上)。
注：①TA极性反与表尾反的区别：即TA极性反是指从TA二次出线端
K1、K2与联合接线盒之间的电流线接反；表尾反是指从TA二次出线K1、
K2未接反，只是从联合接线盒到有功电能表的电流进出线接反；
②相电流进线对地电压＞相电流出线对地电压，则为TA极性反；
③相电流进线对地电压＜相电流出线对地电压，则为电流表尾反。
（7）根据上述结果画出向量图。
（8）正确描述故障结果：
①电压相序：
②电压断相：
③电流相序：
④电流短路：
⑤电流断相：
⑥电流互感器反极性：
⑦电流表尾反：
（9）写出各元件功率表示式及总的功率表示式
（10）求出更正系数
K=

2、经TV，经TA接入的三相四线制有功和无功电能表接线方式：
（1）测量相电压，判断是否存在断相。
U1N= U2N= U3N=
注：不近似或不等于57.7V，为断相。
（2）测量各相与参考点（Uu)的电压,判断哪相是U相及是否存在极性反。
U1u= U2u= U3u=
注：①0V为U相；
②其它两相近似或等于100V，则非0V相为U相；
③出现相近或等于57.7V的相为极性反的相；
④一面加电：TV一次断相，断相电压＜10V；TV二次断相，断相电
压＞10V(当A相TV一次断,其它一相极性反为例外)；
⑤二面或三面加电：当只有电压断相而没有电压极性反时，与一面加
电情况相同；当电压断相与电压极性反同时出现时，二面加电，TV一次断相，
断相电压为12V左右；TV二次断相，断相电压为25V左右；三面加电，TV一次
断相，断相电压为15V左右；TV二次断相，断相电压为25V左右。
（3）确定电压相序
注：①利用相序表。
Ⅰ、电压极性未反，按正常情况判断；
Ⅱ、出现电压极性反，测量为正相序，实际为逆相序；测量为逆相序，实际为正相序。
②利用未断相两相相电压的夹角。
Ⅰ、极性未反，按顺序相邻两相夹角为1200或相隔两相夹角为2400均为正相序；反之类推；
Ⅱ、电压极性反，按已知电压（Uu）为参考，结合测量出的角度，判断出电压相序。
（4）测量相电流，判断是否存在短路、断相。
I1= I2= I3=
注：①出现短路，仍有较小电流，出现断相，电流为0A；
②同时出现短路与断相，应从TA二次接线端子处测量，如哪相电流
为0A，则就是哪相电流断相。
（5）以任意一正常的相电压为基准，测量与正常相电流的夹角，判断相电流的相序。
（设U1、I1、I2、I3均为正常）
（6）如出现相电流极性反，测量相应元件进出电流线的对地电压，判断哪种极性反(此项只能记录在草稿纸上)。
注：①TA极性反与表尾反的区别：即TA极性反是指从TA二次出线端
K1、K2与联合接线盒之间的电流线接反；表尾反是指从TA二次出线K1、K2未
接反，只是从联合接线盒到有功电能表的电流进出线接反；
②当相电流进线对地电压＞相电流出线对地电压，则为TA极性反；
③当相电流进线对地电压＜相电流出线对地电压，则为电流表尾反。
（7）根据上述结果画出向量图
①以万特模拟接线台为标准
Ⅰ、出现断相，则断相电压（U为正常相电压）
Ⅱ、出现极性反，则极性反电压（U为正常相电压）
Ⅲ、断相与极性反同时出现时，则根据上述两种情况综合考虑

例如：u断相，v相极性反
则：

注：
其它断相、极性反按此推算
Uu
Uv
Uw

，

（8）正确描述故障结果：
①电压相序：
②电压互感器一次(二次)断相：
③电压极性反：
④电流相序：
⑤电流短路：
⑥电流断相：
⑦电流互感器反极性：
⑧电流表尾反：
（9）写出各元件功率表示式及总的功率表示式。
（10）求出更正系数。
K=

例1、

逆相序/

（ ）

① 电压相序：u、w、v
② 电压断相：u
③ 电流相序：Iw、Iu、Iv
④ 电流表尾反接：第二元件
⑤ 电流断相：w
功率表示式：

更正系数：

例2、

逆相序/

（ ）

故障现象：
① 电压相序：v、u、w
② 电压断相：v
③ 电流相序：Iw、Iu、Iv
④ 电流短路：w
⑤ 电流互感器极性反：v
⑥ 电流表尾反接：第二元件
功率表式：

更正系数：

例3、

逆相序/

（ ）

故障现象：
① 电压相序：u、w、v
② 电压互感器一次断相：w
③ 电流相序：Iw、Iu、Iv
④ 电流短路：u
⑤ 电流互感器极性反：w
⑥ 电流表尾反接：第三元件
功率表示式：

更正系数：

例4、

逆相序/

（ ）

故障现象：
① 电压相序：u、v、w
② 电压互感器二次断相：w
③ 电压互感器极性反：v
④ 电流相序：Iu、Iv、Iw
⑤ 电流断相：u
⑥ 电流互感器极性反：w
功率表示式：

更正系数：

例5、

正相序/

（ ）

故障现象：
① 电压相序：v、u、w
② 电
