某小区100方污水处理站初设方案
小区中水处理站设计方案二

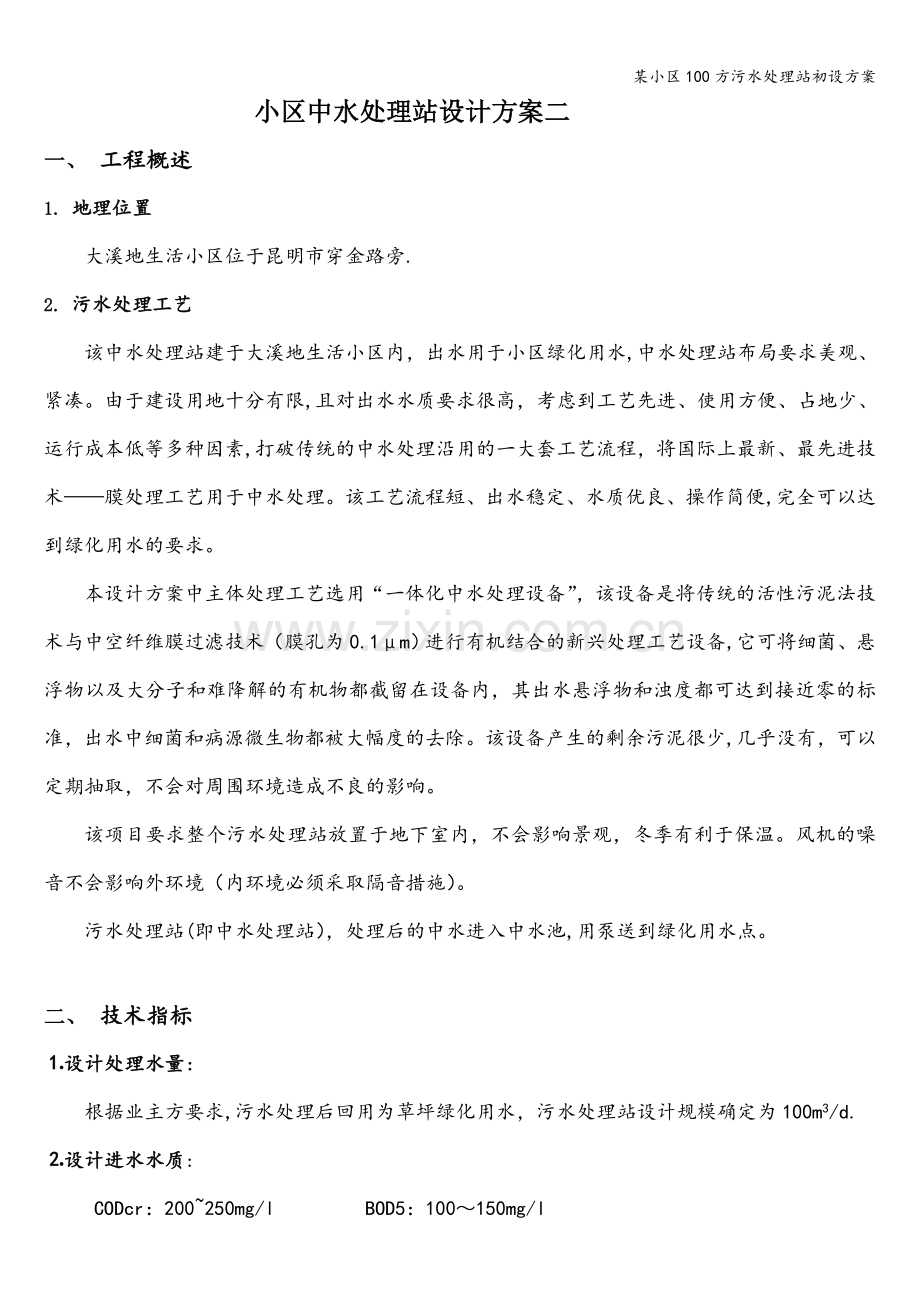

一、 工程概述
1. 地理位置
大溪地生活小区位于昆明市穿金路旁.
2. 污水处理工艺
该中水处理站建于大溪地生活小区内，出水用于小区绿化用水,中水处理站布局要求美观、紧凑。由于建设用地十分有限,且对出水水质要求很高，考虑到工艺先进、使用方便、占地少、运行成本低等多种因素,打破传统的中水处理沿用的一大套工艺流程，将国际上最新、最先进技术——膜处理工艺用于中水处理。该工艺流程短、出水稳定、水质优良、操作简便,完全可以达到绿化用水的要求。
本设计方案中主体处理工艺选用“一体化中水处理设备”，该设备是将传统的活性污泥法技术与中空纤维膜过滤技术（膜孔为0.1μm）进行有机结合的新兴处理工艺设备,它可将细菌、悬浮物以及大分子和难降解的有机物都截留在设备内，其出水悬浮物和浊度都可达到接近零的标准，出水中细菌和病源微生物都被大幅度的去除。该设备产生的剩余污泥很少,几乎没有，可以定期抽取，不会对周围环境造成不良的影响。
该项目要求整个污水处理站放置于地下室内，不会影响景观，冬季有利于保温。风机的噪音不会影响外环境（内环境必须采取隔音措施）。
污水处理站(即中水处理站），处理后的中水进入中水池,用泵送到绿化用水点。

二、 技术指标
⒈设计处理水量：
根据业主方要求,污水处理后回用为草坪绿化用水，污水处理站设计规模确定为100m3/d.
⒉设计进水水质:
CODcr：200~250mg/l BOD5：100～150mg/l
NH4-N：20～30mg/l TP：3～5mg/l
⒊设计出水水质：
按照《城市污水再生利用 城市杂用水水质》（GB/T18920-2002)城市杂用水水质标准中绿化要求，设计出水水质为：
序号
项目
城市绿化
1
pH
6.0~9。0
2
色（度）≤
30
3
嗅
无不快感
4
浊度(NTU）≤
10
5
溶解性总固体（mg/l）≤
1000
6
BOD5（mg/l）≤
20
7
氨氮（mg/l）≤
20
8
表面活性剂（mg/l)≤
1。0
9
铁（mg/l)≤
--
10
锰（mg/l）≤
—-
11
DO（mg/l)≥
1。0
12
总余氯（mg/l）
接触30min后≥1。0，管网末端≥0。2
13
总大肠菌群（个/l)≤
3
注：混凝土拌合用水还应符合JGJ63的有关规定。

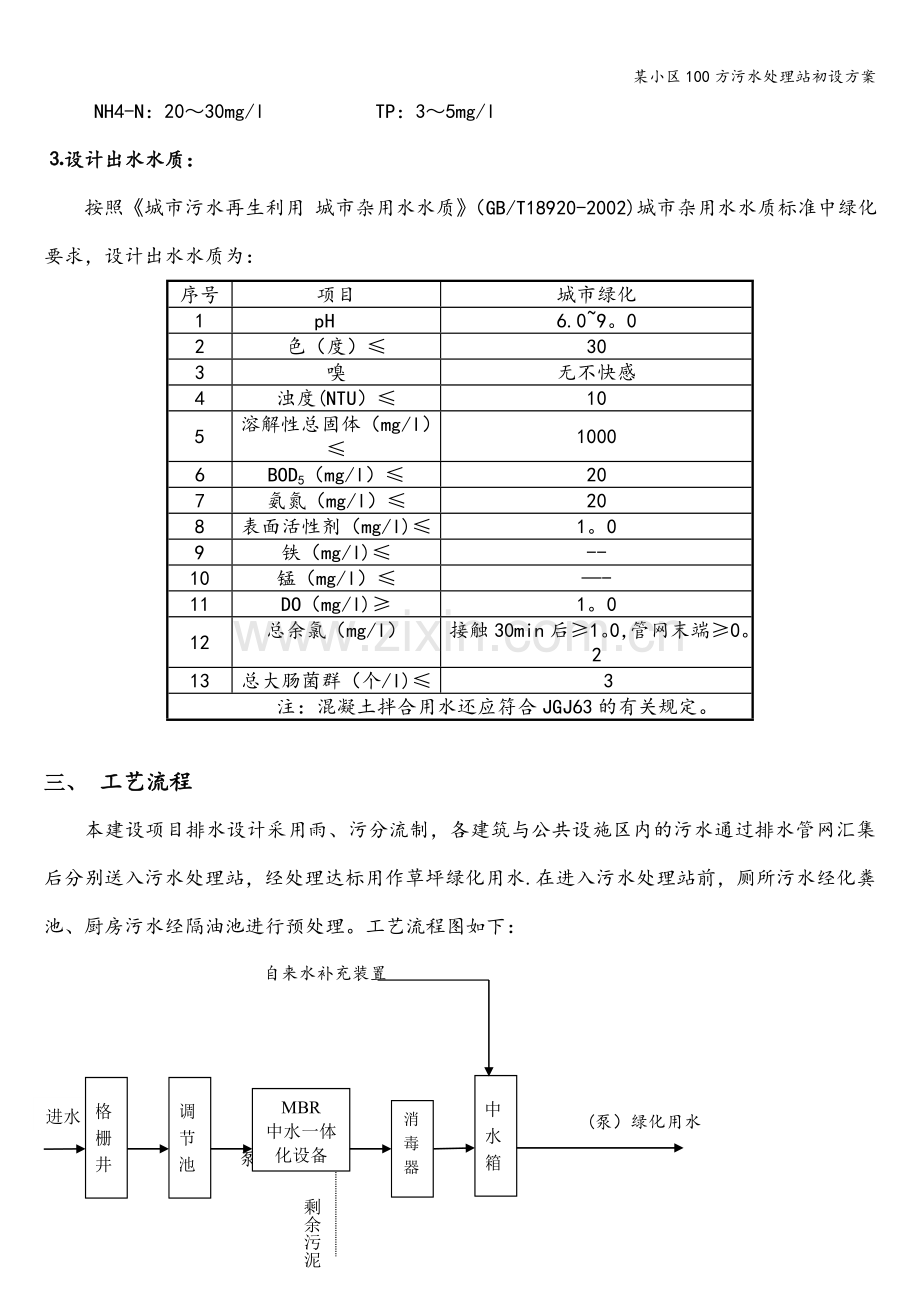

三、 工艺流程
本建设项目排水设计采用雨、污分流制，各建筑与公共设施区内的污水通过排水管网汇集后分别送入污水处理站，经处理达标用作草坪绿化用水.在进入污水处理站前，厕所污水经化粪池、厨房污水经隔油池进行预处理。工艺流程图如下：
自来水补充装置

MBR
中水一体化设备

中 水 箱
进水
调 节 池
格 栅 井

消毒器
　 (泵）绿化用水
泵 泵
剩余污泥

定期抽吸外运
四、 工艺简述
该中水处理站建于小区地下室内。地下室净高4。5m.
1. 格栅井
* 作用：去除污水中较大的悬浮物、漂浮物、纤维物质和固体颗粒物质,以保证后续处理单元和水泵的正常运行。
＊ 结构:砖混结构.
＊ 设备：粗钢筋格栅一道:缝宽10mm；
细不锈钢格网一道:5目不锈钢网
* 格栅井尺寸:3×0.65×2.0m
2.调节池
* 作用:调节进水水质、水量，保证中水处理站连续、正常运行。
＊ 结构：钢筋砼
* 尺寸:4×3×4m 有效容积V=4×3×3.5 m =42m3
＊ 停留时间：T1=10h
＊ 上水潜污泵:2台（1用1备)
a、型号：AP12.40.06.A3
b、Q=5m3/h，H=6m， N=1kw
3。 中水一体化设备（即:MBR池)
中水处理一体化设备是一种传统的活性污泥技术与中空纤维膜过滤技术（膜孔为0。1μm）进行有机结合的新兴处理工艺设备，它可将细菌、悬浮物以及大分子和难降解的有机物都截留在设备内，所有其出水悬浮物和浊度都可达到接近零的标准,出水中细菌和病源微生物都被大幅度的去除。
1）中水设备的特点：
* 出水代谢物含量极低,水质稳定优良，远高于国家生活杂用水标准，适宜回用。
* 剩余污泥少，排污周期长，污泥无须处理.
* 运行费用低，每吨水运行电耗为0。38-0。80KW·H。
* 运行管理简单，易于实现自动化.
* 结构简单、安装简易、占地少、易于运行。
＊ 与附属设施有机结合，易于实现系统的自检、自修、以及远程控制、具有高可靠性，无需专人维护管理。
* 设备采用全钢结构(不锈钢支架）,制作精密，运用多种有效手段延长关键设备的寿命。
2）尺寸：4×3×4m 几何容积：V1=48m3
有效容积：V2=4×3×3。1=37。2m3，停留时间：T2=8。8h
3）结构：钢筋砼池
4）配套设备：
＊ 罗茨风机两台
a、型号:SSR50型
b、压力:P=29.4KPa
c、风量:QS=0。99m3/分 （气水比=7：1）
d、功率：N=0。75kw
e、转速：n=1100转/分
＊ 微孔曝气器：30个
a、型号：PWX-215/90型
b、空气量：1.0～5.0 m3/h
c、氧利用率:28—32%
d、气泡直径：1~3mm
e、动力效率：≥5。0kgO2/kw·h
f、阻力损失:180～260mmH2O
g、运用水深：1～6m
* 负压水泵：两台
a、型号：NBG50-32-200。1/207
b、流量Q=5m3/h
c、扬程H=16m
d、功率N=1.1KW
e、转速n=2900转/分
＊ 超滤组件: 1套
a、膜组件型号:ZWP-10-PVDF
b、膜孔径：0。1μm
c、外形尺寸：510×400×1100mm
d、中空纤维直径：1.0mm
e、每片膜的纤维根数：＞3600
f、膜面积:＞10m2
g、产水量：15-20L/m2·h
h、每片膜产水量：4.0m3/d
i、集水管直径：DN25
j、使用压力:负压0。01—0.04Mpa
* 流量计：50GPM 2台
＊ 压力表：0～0.6Mpa 1只
* 真空压力表：0～—0。1Mpa 1只
＊ 清洗水箱：PE材料、200L 1只
* 清洗水泵:CHI4—30、不锈钢材料 1台
* 电控柜：PLC控制 1台
* 管材：ABS管材
* 支架：30×30不锈钢方管
4、消毒系统
紫外线能作用于水中有害微生物的生命中枢，并导致其死亡，当水中的各种细菌、病毒、寄生虫、水藻以及其他病原体受到一定剂量的紫外线C辐射后，其细胞组织中的脱氧核糖核酸（DNA）、核糖核酸（RNA）结构受到破坏（键断裂、或光化学反应），从而在不使用任何化学药物的情况下杀死水中所有的细菌和病毒，达到了大流量的水消毒和净化的目的，是一种高效清洁的消杀能源，不产生任何二次污染。随着人们生活品质的提高和政府对环境保护的重现，它将得到越来越广泛的运用。
选用RZ-UVL-6型在线式紫外线C水处理器1台，Q=6m3/h,进水口径:DN32，功率:N=0。08KW。
处理水经紫外线消毒后，进入中水池用于绿化.
5.中水池
污水经“中水一体化水处理设备(MBR工艺）”和“紫外线C消毒器”处理后，进入中水池待用。必须用水泵进行提升，再送到各绿化用水点。
* 结构：钢筋砼
＊ 尺寸:4×2×3m

五、工程投资估算
1．工程直接投资估算
(1）土建费用（土建费用不包括该中水处理站所处地下室的开挖建设以及地基处理费用）

主要构、建筑物一览表
序号
名 称
尺 寸
(m）
容 积
(m3)
结 构

单 价
（元/ m3）
合 价
(万元)
1
格栅井
3×0.5×1。5

砖混
0.4
0。4
2
调节池
4×3×4
48
钢筋砼
500
2.4
3
MBR处理池
4×3×4
48
钢筋砼
500
2。4
4
中水池
4×2×3
24
钢筋砼
500
1。2
合 计
6。4

（2）主要设备
主要设备一览表
序号
名 称
型号规格
数量
功率
（Kw）
单价
合价
（万元）
1
钢筋格栅
Φ10钢筋，
间距10mm
1200×500mm
1道

0.2万元/道
0。2
2
不锈钢格网
1200×500mm
1道

0。2万元/道
0。2
3
上水潜污泵
AP12.40。06.A3
Q=5m3/h，H=11m， N=1kw
2台

1×2
0。7万元/台
1。4

4
中水一体化处理设备
MBR—100
1套

12万元/套
12
5
罗茨风机
SSR-50
N=1100转/分
2台
0.75×2
1。0万元/组
2.0
6
紫外线C消毒器
RZ—UVL6
1台
0.08
1。5万元/台
1。5
7
变频供水
系统
FS BP2000MF CR10—7×2
Q=10m3/h H=58m N=3kW
1套
3×2
7万元/台
7.0
8
配电

1套

1。0万元
1。0
9
控制柜

1套

0.5万元
0。5
10
自控设备

1。0万元
1。0
合 计
26。8
安装调试费：26。8×0.15=4.02万元
2。综合计算:
⑴ 直接费：
6。4+26.8+4。02=37。22（万元）
⑵ 间接费:
a. 管理费：37.22×0.05=1。90(万元）
b. 税金：（37.22+1。90）×0。0341=1。40（万元）
⑶ 合计：
37.22+1.90+1。40=40。52(万元）
⑷ 吨水投资：
40.52÷100=4052(元/m3)
该中水处理站工程总投资为40。52万元，吨水投资为4052元。

六、运转费用计算
⒈电耗统计：
设备名称
数量
功率（Kw）
日均运行时间(h）
耗电量（kWh/天）
上水潜污泵泵
1台
1。0
24
24
罗茨风机
1台
0.75
24
18
自吸水泵
1台
1。1
24
26.4
紫外线C消毒器
1台
0.08
24
1。92
变频供水系统
1套
3.0
24
72
合 计
142。32
142。32×0.5（元/kWh）÷100=0.72（元/m3)
⒉人工工资:
定员1人 ， 800元/月
800×1÷（30×100）=0.27（元/m3）
⒊合计：
0。72+0。27=0.99元/m3 （不计折旧）
该中水处理站直接运行费用为0.99元/m3。

七、占地面积
地下中水处理站，总占地面积97。5平方米。

八、 附件:
中水处理站工艺流程图、平面布置图
