5.1 视频监控系统设计
监控系统根据其使用环境、使用部门和系统的功能而具有不同的组成方式，无论系统规模的大小和功能的多少，一般监控电视系统由摄像、传输、控制、图像存储和显示等几个部分组成。
5.1.1 前端设备
本项目中的前端设备主要为监控摄像机，根据用户实际使用需要，本方案设计在厂区周界增加41台监控摄像机，出入口增加车牌摄像机2台，出入口全景定点摄像机1台和智能高速球机1台，同时移动原有摄像机5台；公寓区周界及新建大门拟新建定点监控摄像机32台，公寓楼人员出入口新建定点摄像机12个，车库及出入口安装定点摄像机18台。在5#和6#公寓楼上各安装1台球型摄像机，用于监控员工活动场和停车场；板房办公区拟初步按10台室内红外半球摄像机、2台球型摄像机、12台定点监控摄像机建设。

厂区周界监控布点图

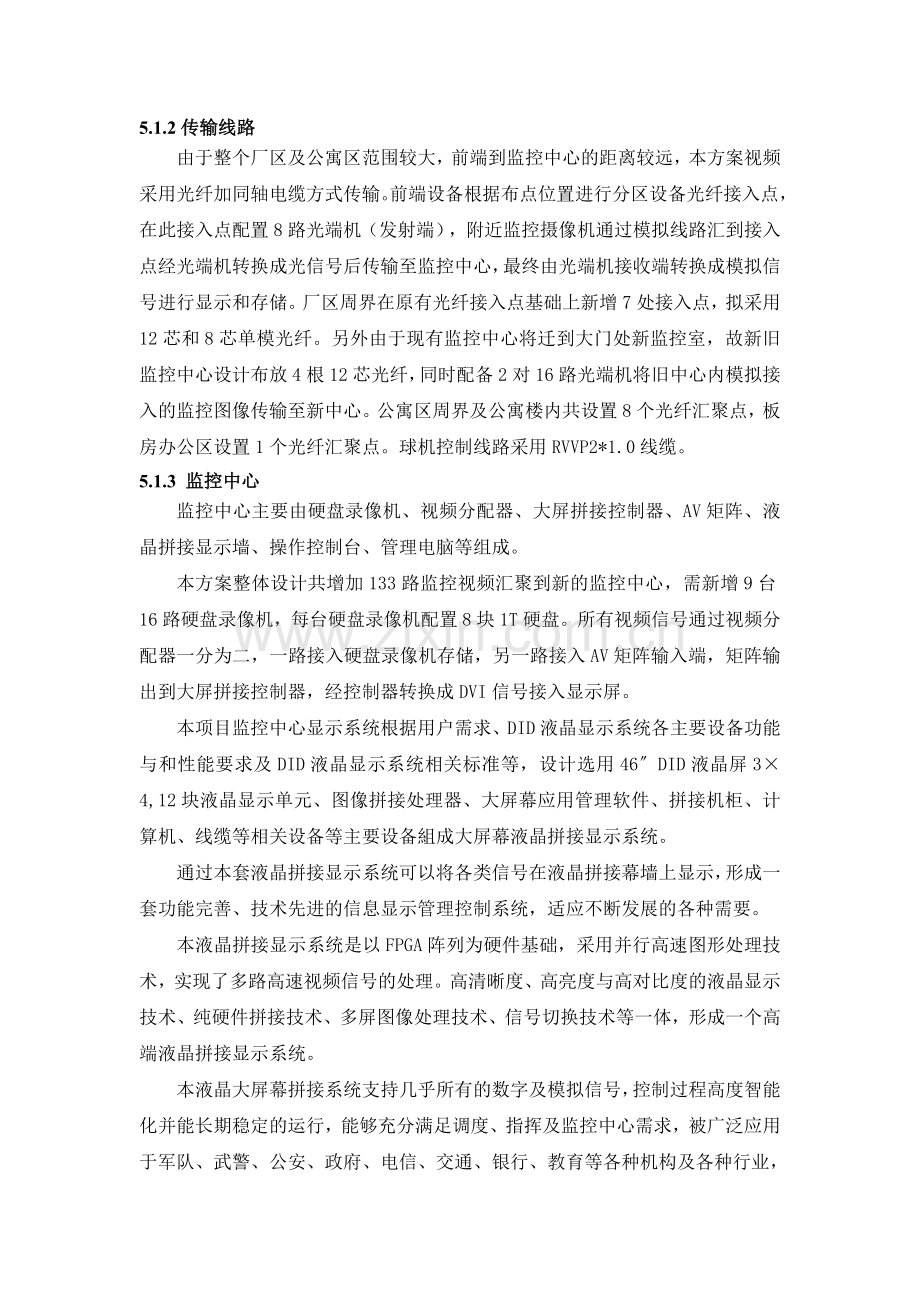

5.1.2传输线路
由于整个厂区及公寓区范围较大，前端到监控中心的距离较远，本方案视频采用光纤加同轴电缆方式传输。前端设备根据布点位置进行分区设备光纤接入点，在此接入点配置8路光端机（发射端），附近监控摄像机通过模拟线路汇到接入点经光端机转换成光信号后传输至监控中心，最终由光端机接收端转换成模拟信号进行显示和存储。厂区周界在原有光纤接入点基础上新增7处接入点，拟采用12芯和8芯单模光纤。另外由于现有监控中心将迁到大门处新监控室，故新旧监控中心设计布放4根12芯光纤，同时配备2对16路光端机将旧中心内模拟接入的监控图像传输至新中心。公寓区周界及公寓楼内共设置8个光纤汇聚点，板房办公区设置1个光纤汇聚点。球机控制线路采用RVVP2*1.0线缆。
5.1.3 监控中心
监控中心主要由硬盘录像机、视频分配器、大屏拼接控制器、AV矩阵、液晶拼接显示墙、操作控制台、管理电脑等组成。
本方案整体设计共增加133路监控视频汇聚到新的监控中心，需新增9台16路硬盘录像机，每台硬盘录像机配置8块1T硬盘。所有视频信号通过视频分配器一分为二，一路接入硬盘录像机存储，另一路接入AV矩阵输入端，矩阵输出到大屏拼接控制器，经控制器转换成DVI信号接入显示屏。
本项目监控中心显示系统根据用户需求、DID液晶显示系统各主要设备功能与和性能要求及DID液晶显示系统相关标准等，设计选用46〞DID液晶屏3×4,12块液晶显示单元、图像拼接处理器、大屏幕应用管理软件、拼接机柜、计算机、线缆等相关设备等主要设备組成大屏幕液晶拼接显示系统。
通过本套液晶拼接显示系统可以将各类信号在液晶拼接幕墙上显示，形成一套功能完善、技术先进的信息显示管理控制系统，适应不断发展的各种需要。
本液晶拼接显示系统是以FPGA阵列为硬件基础，采用并行高速图形处理技术，实现了多路高速视频信号的处理。高清晰度、高亮度与高对比度的液晶显示技术、纯硬件拼接技术、多屏图像处理技术、信号切换技术等一体，形成一个高端液晶拼接显示系统。
本液晶大屏幕拼接系统支持几乎所有的数字及模拟信号，控制过程高度智能化并能长期稳定的运行，能够充分满足调度、指挥及监控中心需求，被广泛应用于军队、武警、公安、政府、电信、交通、银行、教育等各种机构及各种行业，是一套功能完善、技术先进的信息发布、显示、管理、控制系统。
（1）显示系统效果图

（2）液晶拼接墙的基本构成
液晶拼接机柜（可选择挂臂式、支架式、机柜式）、46＂ 液晶拼接显示单元、图像拼接处理器、控制软件及各种专用线材等。
（3）显示系统尺寸图

本方案采用的液晶拼接显示系统由广东创捷智能研发液晶拼接显示单元拼接而成，选择如下拼接方式： 3ｘ4，46″拼接；总共12个单元，其规格如下：
单屏尺寸：宽1023.78mm X 高578.37mm，中间拼接缝隙<1mm，双边物理接缝<5.5mm
大屏幕框尺寸：宽1023.78mm×4＋1mm×4＝4098.12mm
高579.37mm×3＋1mm×2＝1740.11mm

（4）监控中心整体效果参考图

（5）主要功能描述
1） 整个液晶屏具有高分辨率、高亮度、高对比度等特点，色彩还原真实；
2） 采用大规模FPGA阵列，输入输出模块化设计并支持热拔插；对于设备的温度等系统参数可连续监控，及时反馈系统的运行状态；
3） 支持各制式的视频图像（HDMI、DVI、VGA、CVBS等）和不同分辨率（640×480～1920×1080P）的计算机信号；
4） 高速运动的画面在显示单元上能达到同步播放的效果，避免不同步造成的不同屏运动、画面错位和追赶现象造成的横切纹问题，为用户提供流畅、连贯、实时的高清运动画面；
5） 客户端PC一个大分辨率的桌面，系统通过网络采集这个大分辨率桌面在大屏上显示，成功地解决了高分辨率显示问题；
6） 系统能自动识别网络内任意一台PC信号，切换抓取网络内任意PC的桌面在系统上快速显示；
7） 屏幕上的各种应用窗口，可任意同RGB图片文字窗口叠加显示，并且可任意缩放和移动；
8） 为系统提供了一超高分辨率的大背景，可作为开机画面使用，信号可在大底图上任意开窗，尤其解决了在系统中间开窗两边黑屏的问题。用户可根据现场情况自定义制作，以适合现场需要，动态更换底图；
9） 信号源统一管理：所有信号源由可自定义的信号树统一管理；支持信号联动控制与智能场景控制；
10） 控制方式多样化：通过RS232 串口或RJ45网口，可实现远距离控制或者多机、多级控制;
11） 设置报警温度，环境温度超过已设置温度时风扇自动打开降温，降到设置温度后风扇自动关闭；实现显示单元内的工作温度；风扇转速会随温度变化自动变换转速，温度越高，转速越高；
12） 低功耗待机模式：待机功耗小于1W；平均无故障时间(MTBF)不小于6万小时以上。

（6）主要显示模式
A、 多屏显示：多个画面显示一个图像

B、 分屏显示：每个单元屏幕显示一路图像

C、 任意组合拼接：任意几个单元显示一个图像

D、 漫游：任意图像，在显示单元上移动

E、 拉伸或缩小：任意图像，在显示单元上拉大或缩小

F、 叠加：任意图像，叠加到其他图像上

（7）主要功能特点：
1）采用业界顶尖图像处理芯片，采用最新3D数字处理电路即3D数字梳状滤波和3D数字图象降噪技术，画面更为细腻，更为清晰，提供高品质画面；
2）DNX运动补偿图像处理技术，动态图像无拖尾，消除干扰，提升画质；
3）支持16.7M色，色彩更鲜艳，画面更加细腻；
4）Gamma校正、几何修正、自动肤色校正功能，获得完美画质；
5）DLTI与DCTI亮度及色彩增强功能，保证整幅拼接屏幕色彩致和亮度均匀；
6）专业DID液晶显示面板，运行稳定，没有任何灼伤、建设成本低、维护本低；高分辨率、高对比度、高亮度、178°广视角等优点，使图像更清晰、画面更细腻、还原度高；
7）极速响应时间，画面更为流畅，不存在拖影，真正无拖尾；
8）I²C总线最新控制电路,整机可靠性高,扩展性好；
9）具有VGA状态图像重显率自动调整功能；
10）具有黑电平延伸自适应功能，增强图像景深层次感；
11）视频信号自动变焦显示: 自动检测视频输入信号的模式并且自适应显示；
12）独有的色彩变换系统，可以独立调整显示器的6轴颜色，包括红(R）、绿(G)、蓝(B)、黄(Y)、品红(M)、青(C)，再现自然舒展的颜色，画面效果更真实统一；
13）通过自然色调设定色温，可在2600K到10000K的范围内以100K为阶调整；
14）视频信号补偿功能，当信号传输线到一定长度后，因信号的衰减和RGB传输的不同步，画面会出现信号清晰度降低及重影，采用独有的信号线补偿功能，能够保证传输效果；
15）边缘亮度的调节功能，通过独特处理电路对显示单元的亮度曲线进行调整，从而实现画面整体的亮度统一，保证画面效果的终极完美；
16）智能亮度和色温的调节功能，拥有专业的校正软件，配合颜色传感器，减小色差，解决个别显示单元的颜色有差别使整体颜色不一致，保证显示器色彩亮度输出的一致性，可以通过此系统让画面持久完美展现；
17）HDMI、DVI、BNC、VGA、USB等信号多路输入，接口丰富；
18）内置图像拼接处理模块，实现HDMI、DVI、BNC、VGA、USB等多信号格式组合拼接，可实现整屏、分屏、组合拼接、开窗、叠加等显示模式；
19）省电功能：VGA下屏幕无信号5分钟后背光自动关闭，有信号自动唤醒，节省屏使用寿命，健康环保；
20）温度侦测功能：设置报警温度，环境温度超过已设置温度时风扇自动打开降温，降到设置温度后风扇自动关闭；智能温显：通过OSD的方式或遥控，实现显示单元内的工作温度及风速变化；风扇智能变速调节： 风扇转速会随温度变化自动变换转速，温度越高，转速越高；
21）RJ45智能远程控制,一台计算机就可完成对多台显示单元的操作与设置；
22）模块化与纯硬件构架设计、全面满足用户需要包括后续扩容，处理速度、拼接规模、显示模式等，满足用户尤其7X24小时特殊需要；
23）低功耗待机模式：待机功耗小于1W；平均无故障时间(MTBF)不小于6万小时以上；
24）通过软硬件结合，支持联控周边设备如矩阵；
25）采用防干扰金属外壳、防静电,防磁场,防强电场干扰，符合3C规范；

（8）图像拼接处理器
●采用大规模FPGA阵列式组合处理构架，同时开多个窗口的情况下不卡帧， 开出窗口的数量对任意窗口的图像流畅度无影响，并行设计，保证各个窗口独立的带宽，从而保证流畅的画面效果；
●集超带视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等图像处理技术；
● RGB、DVI、HDMI、S-Video、AV、YCbCr/YpbPr、SDI/HDSDI、Fiber、SD卡、千兆以太网、DVI/HDMI信号的双绞线等11种式输入卡可供选择，支持几乎视频行业的所有视频格式；
● 革命性的背板系统交换架构, 每个输入/输出卡都提供了高达5Gb/s的传输带宽，确保海量的数据无障碍地通过，从而为多屏显示墙提供优质的画质；
● 所有窗口与信号均可任意漫游、叠加、缩放；长宽比任意比例调整；
●电信级背板设计，输入卡，输出卡，风扇，电源，控制卡，辅助功能卡等均可热插拔。全模块化易维护可升级，输入卡、输出卡、电源、控制、散热风扇均可在一分钟内拆卸更换，可以根据需要在未来扩容，为未来加入新的输入卡支持新的图像信号提供便捷的升级方案；
●N+1冗余电源设计(可选)， 多只电源功能工作分担负荷，一只损坏不会影响整台设备的运行；
●全新同步技术和双缓冲技术：为保证各个显示单元上高速运动的画面同帧同步播放，避免不同步造成的不同屏运动、画面错位和追赶等现象造成的横切纹问题，为用户提供供流畅、连贯、实时的高清运动画面；
●高清输入高清输出：输入输出均支持1920×1080的高分辨率；最高可支持16倍高清（7680×4320像素显示）图像显示。
●外置式拼接器采用超高清多媒体处理技术，可实现16倍高清画面完美显示，高达7680×4320的像素分辨率(非显示分辨率)。实现16倍超高清信号无压缩高清显示。16倍高清画面的处理只需占用外置式处理器的4个数字输入通道。在16倍高清画面可以1秒内任意拉伸.漫游,单屏还可以叠加/分割4路其他的图像画面。单个屏幕的分辨率是1920x1080（1倍高清），拼接墙可以实现“点对点”地显示16倍高清图像。单个HDMI输入通道就可以显示4倍高清图像,实现16倍高清只需4路通道。
●同一个信号可重复开窗：同一个信号可在拼墙的多个位置开多个窗；
●网络底图功能，通过千兆网络与服务器联接为服务器上的软件提供一个大分辨率的运行环境, 无需修改行业软件就能输出超大分辨率到拼接墙，适合电子地图这类动态部分不多但是分辨率跟好的系统，可形成高分辨率电子地图，为地理信息系统、平安城市等应该用提供理想的解决方案；
●聚合功能,利用聚合卡与专用图像服务器或服务器组配合实现实时高分辨率3D图像, 为虚拟仿真、虚拟城市、军事演习、模拟训练等应用提供优异的解决方案；
●底图功能：为系统提供了一超高分辨率的大背景，可作为开机画面使用，信号可在大底图上任意开窗，尤其解决了在系统中间开窗两边黑屏的问题。通过SD卡输入卡就可为系统提供一个高清底图，用户可根据现场情况自定义制作，以适合现场需要。控制器可以动态读取SD卡中的图片，动态更换底图，实现超高分辨率可更换底图，底图轮循；
●网络采集功能：网络抓屏、网络底图、IP流信号直接采集等；
●DVI双链路采集：单口支持4096×1536的超高清分辨率—DVI双链路接口。使用多个DVI双链路输入，可实现更大分辨。DVI双链路采集卡可定制分辨率，实现在屏幕上点对点的显示，显示效果清晰细腻；
●异形拼接：输出通道可以任意排序，为行业应用提供异形拼接的完美解决方案；
●控制方式多样化：通过RS232 串口，可方便的把控制器与计算机、中控相连；通过网络控制控制器，可实现远距离控制或者多机、多级控制；
●带有倍线和运动补偿功能：复合视频经过基于每点的运动补偿（MADI)和高级色彩管理(3D ACM)引擎进行倍线和运动补偿后进入控制器，提供了前所未有的影院级视频效果。软件自动识别进入RGB信号，与现有VESA标准显示格式关联，从而保证RGB图像质量。由于数字信号无需经过AD就可进入系统，因此色彩还原更加准确，一致性更好无需专业人员调解就可达到专业级显示效果；
●像素补偿功能：屏与屏之间的黑边会让图像有种被割裂的感觉，在“横向边沿”和“纵向边沿”填充合适的数值，经像素补偿功能奇偶，可解决视觉效果。
系统配置清单及预算报价
序号
设备名称
规格型号
数量
单位
1
红外球机
维多
3
台
2
红外枪机
维多
120
台
3
红外半球
维多
10
台
4
12芯单模光纤
宁扬
3800
米
5
8芯单模光纤
宁扬
3000
米
6
16路光端机
英飞拓
4
台
7
8路光端机
英飞拓
15
台
8
24口光纤配线架
宁扬
8
台
9
视频线
SYV75-5
19900
米
10
控制线
RVVP 2*1
400
米
11
电源线
RVV 2*1.5
6000
米
12
多眼插座
公牛
120
个
13
摄像机电源
DC 12V
133
个
14
摄像机支架
定制
133
个
15
壁挂式安装盒
定制
48
台
16
立杆
4M
48
根
17
硬盘录像机
16路
9
台
18
视频显示器
用户自备
5
台
19
电脑主机
用户自备
5
台
20
硬盘
1T工业级
72
块
21
网络交换机
24口
1
台
22
设备机柜
42U
2
台
23
电源控制箱
定制
1
个
24
AV矩阵
200进16出
1
台
25
视频分配器
32进64出
6
个
26
DID液晶显示屏
46寸
12
台
27
液晶拼接墙机柜
定制
1
套
28
拼接屏控制器
输入：16路AV、16路VGA、4路DVI；输出：12路DVI
1
台
29
LED显示屏
3.75
1.65
平方
30
拼接控制软件
定制
1
套
31
控制线及安装附件
定制
1
套
32
门禁管理软件
G-A1001
1
套
33
发行器
G-72
1
个
34
485转换器
G-485
3
个
35
IC卡
M1
1
张
36
翼闸（含控制器、读卡器、开门按钮、电源）
G-Z504
6
组
37
门禁读卡器
G-A830
3
套
38
四门控制器
G-A1001
1
套
39
电源控制箱
G-72
1
个
40
单门磁力锁
G-270TL
6
个
41
出门按钮
86塑料
3
个
42
工程辅材一批
配套
1
批
