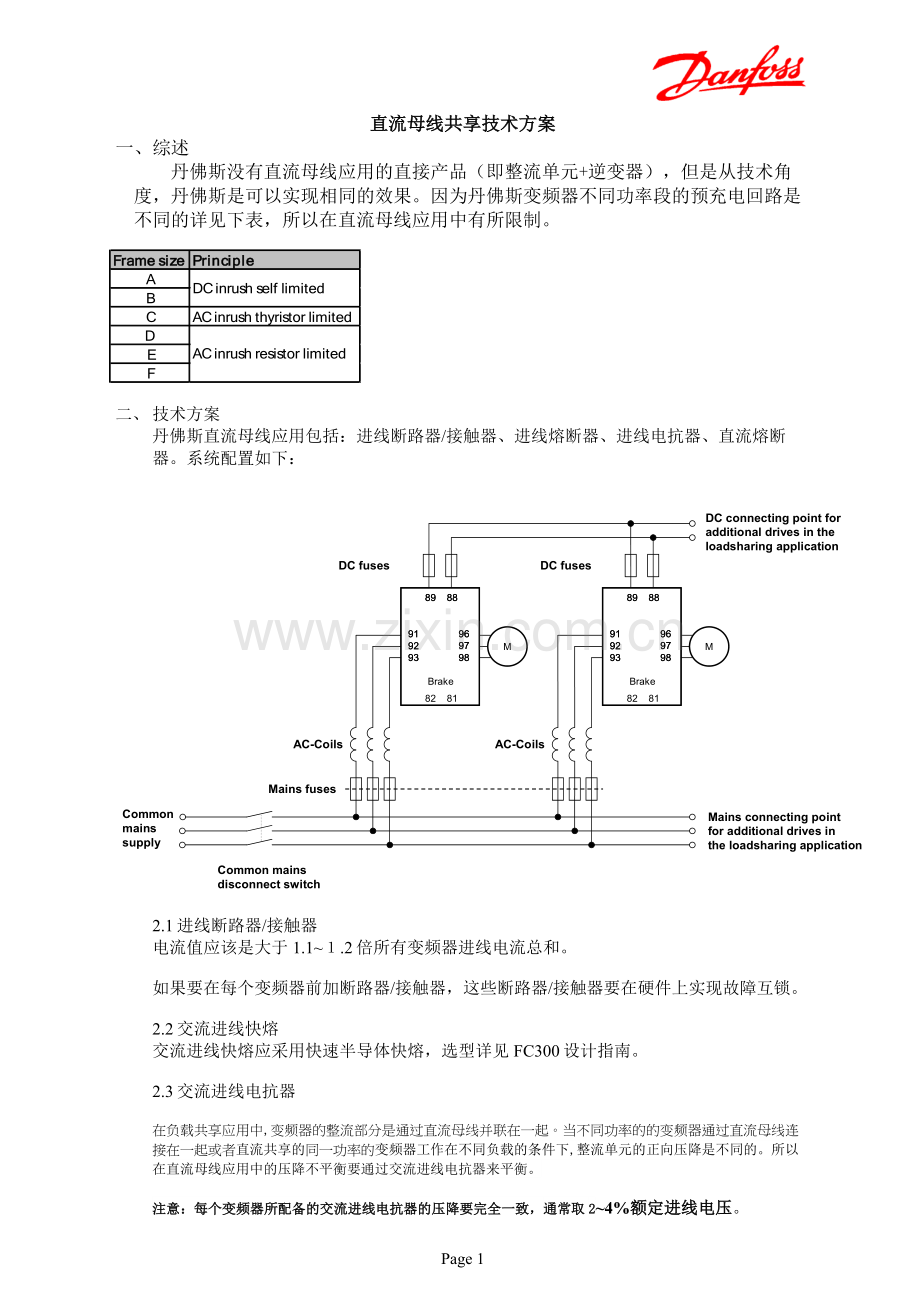

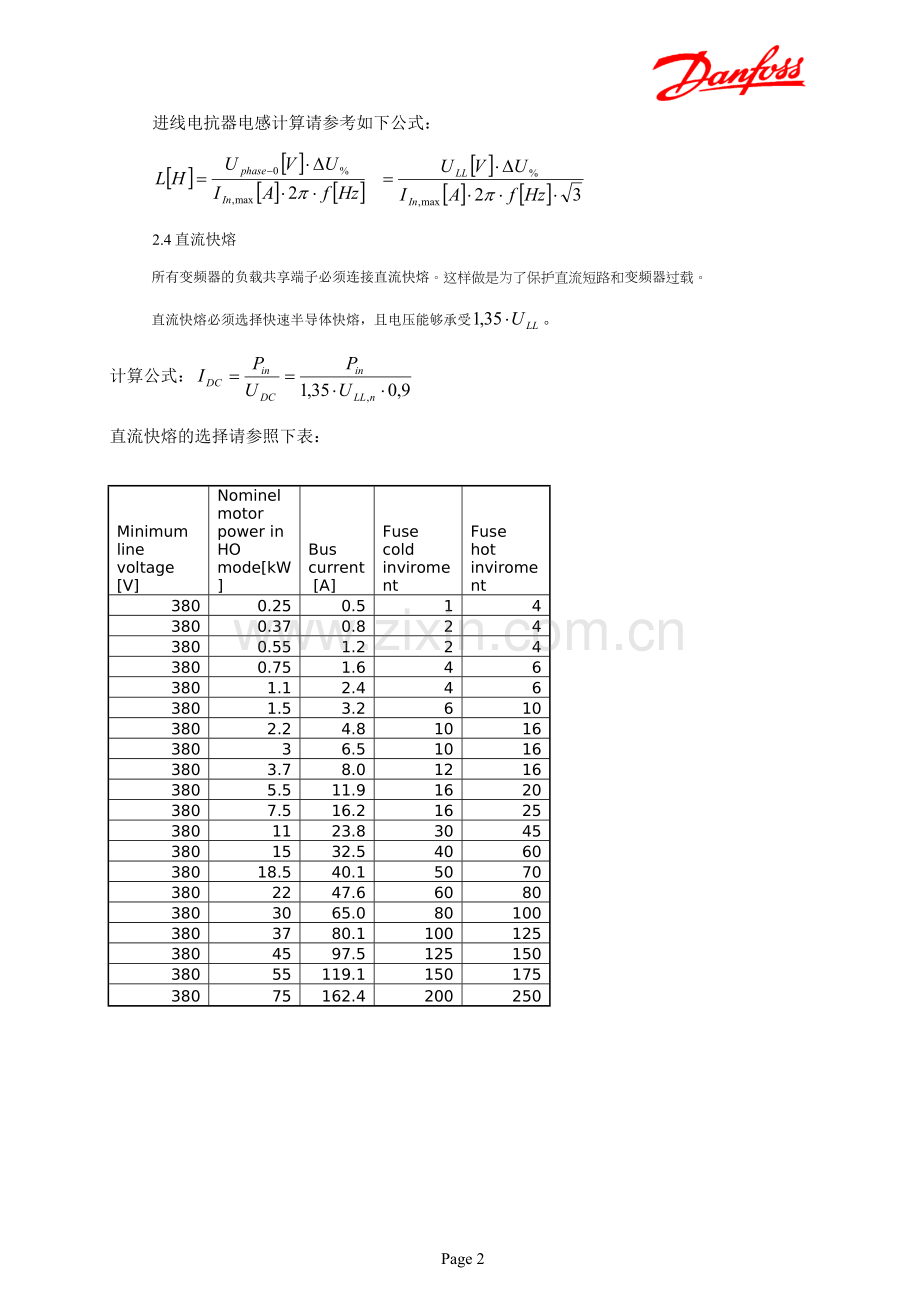

直流母线共享技术方案一、综述丹佛斯没有直流母线应用的直接产品（即整流单元+逆变器），但是从技术角度，丹佛斯是可以实现相同的效果。因为丹佛斯变频器不同功率段的预充电回路是不同的详见下表，所以在直流母线应用中有所限制。二、技术方案丹佛斯直流母线应用包括：进线断路器/接触器、进线熔断器、进线电抗器、直流熔断器。系统配置如下： 2.1进线断路器/接触器电流值应该是大于1.1~１.2倍所有变频器进线电流总和。如果要在每个变频器前加断路器/接触器，这些断路器/接触器要在硬件上实现故障互锁。 2.2交流进线快熔交流进线快熔应采用快速半导体快熔，选型详见FC300设计指南。 2.3交流进线电抗器在负载共享应用中,变频器的整流部分是通过直流母线并联在一起。当不同功率的的变频器通过直流母线连接在一起或者直流共享的同一功率的变频器工作在不同负载的条件下,整流单元的正向压降是不同的。所以在直流母线应用中的压降不平衡要通过交流进线电抗器来平衡。注意：每个变频器所配备的交流进线电抗器的压降要完全一致，通常取2~4%额定进线电压。进线电抗器电感计算请参考如下公式： 2.4直流快熔所有变频器的负载共享端子必须连接直流快熔。这样做是为了保护直流短路和变频器过载。直流快熔必须选择快速半导体快熔，且电压能够承受。计算公式：直流快熔的选择请参照下表： Minimum line voltage [V] Nominel motor power in HO mode[kW] Bus current [A] Fuse cold inviroment Fuse hot inviroment 380 0.25 0.5 1 4 380 0.37 0.8 2 4 380 0.55 1.2 2 4 380 0.75 1.6 4 6 380 1.1 2.4 4 6 380 1.5 3.2 6 10 380 2.2 4.8 10 16 380 3 6.5 10 16 380 3.7 8.0 12 16 380 5.5 11.9 16 20 380 7.5 16.2 16 25 380 11 23.8 30 45 380 15 32.5 40 60 380 18.5 40.1 50 70 380 22 47.6 60 80 380 30 65.0 80 100 380 37 80.1 100 125 380 45 97.5 125 150 380 55 119.1 150 175 380 75 162.4 200 250 VLT Iout NO Iout HO Iout 1.5HO Vout Motor pf VLT n Ifuse Bussmann PN Fuse Voltage P90T5 212 177 266 400 0.9 0.98 350 170M3018 690 P90T5 190 160 240 460 0.9 0.98 350 170M3018 690 P110T5 260 212 318 400 0.9 0.98 450 170M4013 690 P110T5 240 190 285 460 0.9 0.98 450 170M4013 690 P132T5 315 260 390 400 0.9 0.98 550 170M4015 690 P132T5 302 240 360 460 0.9 0.98 550 170M4015 690 P160T5 395 315 473 400 0.9 0.98 630 170M4016 690 P160T5 361 302 453 460 0.9 0.98 630 170M4016 690 P200T5 480 395 593 400 0.9 0.98 800 170M4018 690 P200T5 443 361 542 460 0.9 0.98 800 170M4018 690 P250T5 600 480 720 400 0.9 0.98 1000 170M5016 690 P250T5 540 443 665 460 0.9 0.98 1000 170M5016 690 P315T5 658 600 900 400 0.9 0.98 1100 170M5017 690 P315T5 590 540 810 460 0.9 0.98 1100 170M5017 690 P355T5 745 658 987 400 0.9 0.98 1250 170M5018 690 P355T5 678 590 885 460 0.9 0.98 1250 170M5018 690 P400T5 800 695 1043 400 0.9 0.98 1400 170M6017 690 P400T5 730 678 1017 460 0.9 0.98 1400 170M6017 690 三、其他可能的方案组合四、不推荐的应用方案因为丹佛斯不同功率段预充电的方案，有些变频器的组合是由限制的。 A&B机架和D&FE&F机架不能通过直流共享端子相连。五、直流电缆连接在直流母线方案中变频器尽量并排紧密排放，电缆长度不能大于25米。六、外配公共制动单元的连接因为丹佛斯变频器内置直流电抗器，直流母线应直接连接到中间电容两端，而不是通过直流共享端子。见下图 Page 5
