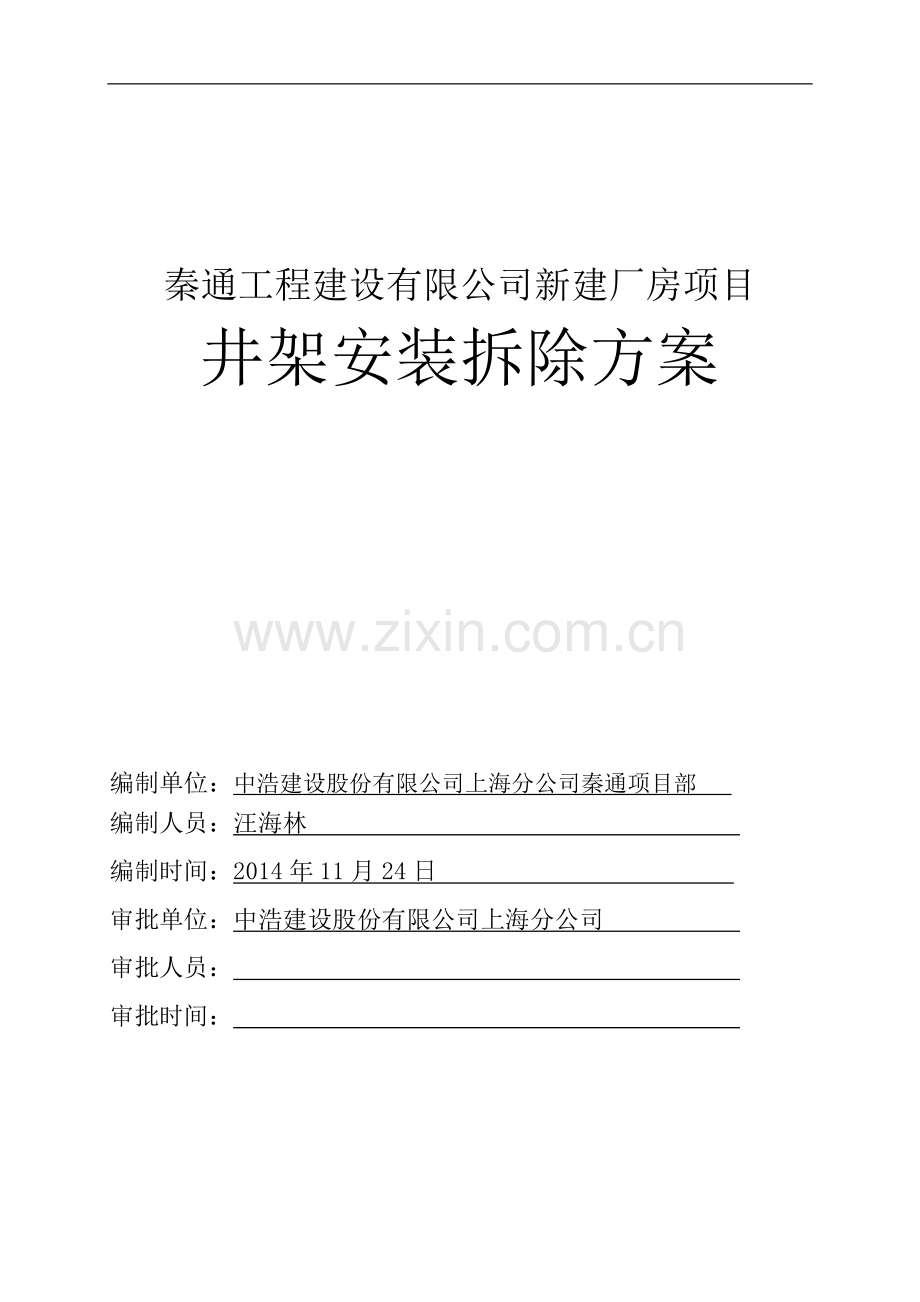

秦通井架安装拆除方案

秦通工程建设有限公司新建厂房项目
井架安装拆除方案

编制单位：中浩建设股份有限公司上海分公司秦通项目部
编制人员：汪海林
编制时间：2014年11月24日
审批单位：中浩建设股份有限公司上海分公司
审批人员：
审批时间：

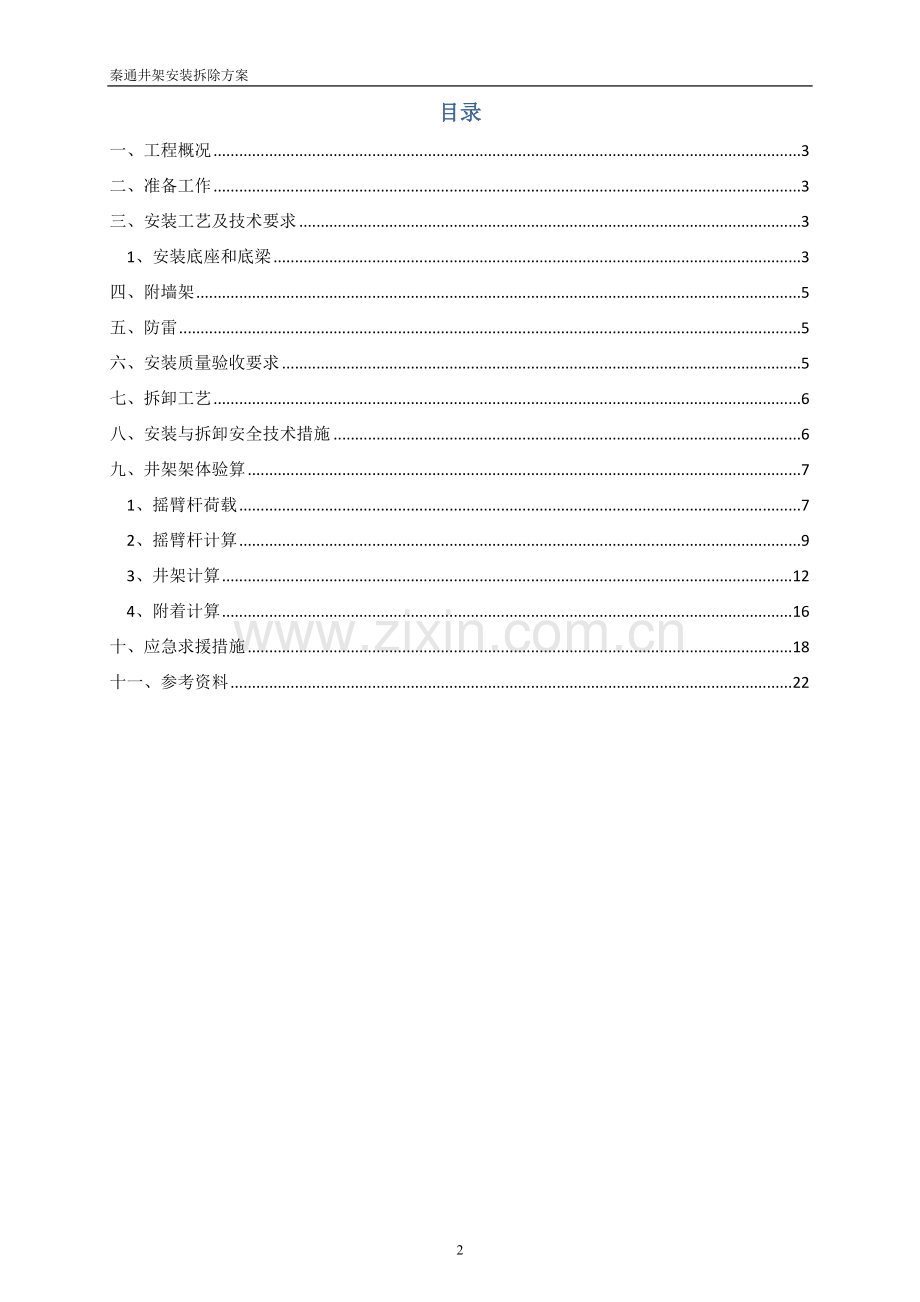

目录
一、工程概况 3
二、准备工作 3
三、安装工艺及技术要求 3
1、安装底座和底梁 3
四、附墙架 5
五、防雷 5
六、安装质量验收要求 5
七、拆卸工艺 6
八、安装与拆卸安全技术措施 6
九、井架架体验算 7
1、摇臂杆荷载 7
2、摇臂杆计算 9
3、井架计算 12
4、附着计算 16
十、应急求援措施 18
十一、参考资料 22

井架安装拆除方案
一、工程概况
上海秦通工程建设有限公司新建厂房项目工程；工程建设地点：上海市奉贤区柘林镇科工路198号；属于框架结构；地上3层;地下0层；建筑高度：19.4m；标准层层高：4.8m ；总建筑面积：23979.58平方米；总工期：275天。
本工程由秦通工程建设有限公司投资建设，上海奉贤建筑设计有限公司设计，奉贤建筑设计有限公司地质勘察，秦通工程建设有限公司监理，中浩建设股份有限公司组织施工；由刘永忠担任项目经理，赵益武担任技术负责人。
井架安装高度17 m，井架其他基本参数详见井架使用说明书及设备铭牌。井架作为砌块、砂浆等零星材料垂直运输工具。
二、准备工作
1.井字架安装之前应对每个作业人员都进行安全与技术交底，每人配备安全帽、安全带等防护用品。施工工具配备齐全。安排现场安全防护人员划出一个以安装中心最小半径的10m并随安装高度增高而扩大的安全防护区，工作时禁止行人进入。
2.检查井架构件及卷扬机和电器控制柜。
3.检查井架构件的材料壁厚及垂直度，材料经除锈后，壁厚未达到或变形、腐蚀的不能使用，检查完毕后应涂刷防锈漆；检查吊篮进出口安全门、断绳装置、停靠装置是否灵敏可靠。
4.检查卷扬机的机械性能，制动器的磨损，电机、电磁刹的绝缘电阻值（若达不到0.5MΩ的，应进行维修或更换）。
5.检查电器控制柜的电器元件的完好性、灵敏性，发现异常应及时修理或更换。
三、安装工艺及技术要求
1、安装底座和底梁
将底座和底梁用ф16×50六角螺栓联接，安装在砼基础上，用5m钢卷尺检查井架对角线，并校正后，紧固预埋螺栓，用水平尺测量4个安装立杆的基准点水平度，HL≤L×1/1000，（L为两点间的距离），如误差超过用钢板满垫底下部进行调整，使之达到要求。
2、安装立杆、横杆和交叉支撑。
3、用经纬仪检查立杆的垂直并进行校正。
4、继续安装立杆、横杆、交叉支撑和导轨。安装时用起重滑车将构件吊动，不得抛接。
5、安装至连墙杆高度时进行连墙杆后方可继续安装。
6、安装至设计高度时，安装承重梁、吊重梁、滑轮组。
7、安装吊篮。吊篮必须装有安全门，两侧用高度不少于1米的安全挡板防护，顶部应进行封闭；吊篮颜色应与架体颜色区别，并醒目；架体内底部应设立缓冲装置。
8、安装卷扬机。卷扬机应稳固，地锚牢固。
（1）卷扬机基础安装：开挖基坑用C20砼浇注，并预埋4根M16预埋螺丝。
（2）安装卷扬机和卷扬机防护罩。
（3）距卷扬机5m外安装电控柜和搭设安全防护棚。
9、穿绕钢丝绳，钢丝绳夹每端用3只相互距离90mm（＞6d），绳头距最后一个绳卡的长度不小于140mm，绳卡滑鞍放在钢丝绳工作时受力的一侧，U型螺栓扣在钢丝绳尾端，不得正反交错设置绳卡。
10、卸料平台每个楼层上安装防护门，卸料平台由项目部按照结构脚手架安排架子班单独搭设，不得与井架架体连接。其设计和搭设承载能力应符合3KN/ｍ2要求。与墙体拉接采用刚性连接。卸料平台两侧面应设立二道防护栏杆和踢脚板，脚手板满铺并固定。
11、安装超高与下限位，安装吊篮停靠装置、断绳保护装置、缓冲器和超载限制器、联接各种电气限位。
12、安装对讲系统。
13、进料口防护棚。防护棚必须独立搭设，严禁利用架体做支撑搭设，顶部能防止穿透的双层防护棚，宽度不小于架体宽度且大于3米；进料口应挂设警示和限载重量标示。
14、架子班搭设进料口防护门。防护门应定型化、工具化，防护门只能往外打开，并能在吊篮运行时防止人体任何部位进入井字架内，防护门必须安装机电联锁装置(即防护门不关闭，卷扬机无法启动)。
15、进行试运转。
16、进行超负荷120%吊重试验。
17、委托检测机构检测。
18、组织验收。
19、井架安装详见使用说明书。
四、附墙架
根据JGJ88—2010龙门架及井字架物料提升机安全技术规范第8.2条和建筑物结构，附墙架的间距不宜大于9m，且在建筑物的顶层必须设置1组。本架体附墙参照规范附录中安装工艺进行架体与建筑物刚性连接。即每三层连接一道，形成稳定结构，不得连接在脚手架上。严禁使用铅丝绑扎。附墙架的材质应与架体的材质相同，与金属架体连接。
五、防雷
井架的使用可能预留到明年，因上海地区本地夏季雷雨天气较多，因此必须对井架进行防雷接地。方法为：购置避雷针，固定在架体最顶端，引下线到地下室外墙外边，插入基土不少于2m的Ф16钢筋连接。以确保防雷效果。
六、安装质量验收要求
1、架体垂直偏差不应超过3‰,并不得超过200㎜。
2、井架截面内，两对角线长度公差不得超过最大边长尺寸的3‰。
3、每一杆件的节点以及接头的一边，螺栓数不得少于2个；
4、卷扬机安装位置距离第一个导向滑轮，水平距离大于卷筒20倍。
5、各电气元件绝缘电阻应大于0.5MΩ。
6、吊篮安全门、进、卸门口防护门应灵活，电气联锁应灵敏可靠；
7、架体搭设时螺栓应紧固，不得漏装或以铅丝代替，架体外侧用不网眼安全网防护，不得用毛竹或其他材料代替，架体上应设立楼层表示标牌；架体上不得挂设广告布，增加风荷载；架体自由端不得大于6米。
8、钢丝绳应符合GB6067—85起重机械安全规程2.2钢丝绳条款；
9、卷扬机制动灵敏，无下滑现象；
10、按照JGJ59—99检查标准表30.9检查；
11、卸料平台承受荷载应≥3KN/m2。
七、拆卸工艺
1、回卷钢丝绳，拆除各种电气；
2、拆除滑轮组；
3、拆卸吊重梁；
4、拆除承重梁；
5、拆除横杆；
6、拆除交叉支撑；
7、拆除立杆；
8、反复进行5、6、7条工作；
9、进行5、6、7、8条工作；
10、拆除吊篮；
11、拆卸底梁和底座。
八、安装与拆卸安全技术措施
1、进入施工现场人员必须遵守安全管理制度，戴好安全帽，高空作业人员佩戴安全带，穿防滑鞋，安全带须高挂低用。
2、随着安装高度的增加扩大警戒区域最小半径10m，警戒区用栏杆和安全网隔离，并有明显区警示牌，有专人看护，禁止非安装人员车辆进入。
3、操作用木板两端须用铅丝绑扎，防止出现探头板，木板须预先检查，如有腐蚀断裂、节疤等现象的不应使用。
4、所有材料的垂直运输应使用滑轮提运，禁止抛接和向下抛放。
5、作业时应用呆板手，一端用绳子扎好，另一端应预固防止滑脱。
6、禁止安装作业人员酒后作业和嬉斗。
7、高空作业人员应遵守JGJ80—91建筑施工高处作业安全技术规范相关条文。
8、操作人员必须持有特种作业操作证
9、操作人员必须进行班前检查和保养，确认各类安全装置安全可靠后方能投入工作
10、严禁人员攀登、穿越提升架体和乖坐吊篮上下
11、井架在工作状态下，不得进行维修、保养工作，若要进行，应切断电源在醒目处挂“正在检修，禁止合闸”的标志，现场有人监护
12、作业结束时，应降下吊篮，切断电源，锁好控制电箱，防止非操作人员擅自启动提升机。
九、井架架体验算
依据《龙门架及井架物料提升机安全技术规范》完成。
荷载计算:
1、摇臂杆荷载

1、吊重及索具重G1
摇臂杆吊重（包括索具等）Q1 =3 kN；
G1=KQ1=1×3=3kN；
2、摇臂杆自重G2
摇臂杆自重为q1= 0.25 kN/m；
G2=0.25×8=2kN；
3、起重滑轮组引出索拉力
引出绳拉力计算系数，f0=1.02；
S1=f0G1=1.02×3=3.06kN；
4、摇臂杆变幅滑轮组钢丝绳的张力T1
变幅滑轮组钢丝绳与水平面的夹角β＝30o；
摇臂杆与水平面的夹角α＝45o；
起重滑轮组引出索与摇臂杆轴线间的距离e1 取10cm，对O 点取矩，ΣMO＝0 得：
T1=［G1×8×cosα＋G2×0.5×8×cosα+S1×e1］/（8×sin（45＋30）o）=［3×8×cos45o＋2×0.5×8×cos45o+3.06×0.1］/（8×sin（45＋30）o）=2.968 kN；
5、求摇臂杆轴力
顶部截面：N顶=G1×sinα＋T1×cos（α＋β）＋S1= 3×sin45o＋2.968×cos（45＋30）o＋3.06= 5.949 kN；
中部截面：N中=N顶＋0.5×G2×sinα= 5.949＋0.5×2×sin45o=6.657 kN；
底部截面：N底=N顶+G2×sinα =5.949+2×sin45o = 7.364 kN；
（二）井架荷载
1.起吊物和吊盘重力（包括索具等）G
G = K(Q+q)
其中 K ── 动力系数，K= 1.00 ；
Q ── 起吊物体重力，Q= 10.000 kN；
q ── 吊盘（包括索具等）自重力，q= 1.000 kN；
经过计算得到 G=K×(Q+q) =1.00×(10.000+1.000)= 11.000 kN。
2.提升重物的滑轮组引起的缆风绳拉力S
S = f0[K(Q+q)]
其中 f0 ── 引出绳拉力计算系数，取1.02 ；
经过计算得到 S= f0×[K×(Q+q)] =1.020×[1.00×(10.000+1.000)]=11.220 kN ；
3.井架自重力
井架自重力1.5kN/m；
井架的总自重Nq=1.5×17=25.5 kN；
附墙架以上部分自重：
Nq1=1.5×(17-4.3)= 19.05kN；
Nq2=1.5×(17-8.2)= 13.2kN；
Nq3=1.5×(17-13)= 6kN；
摇臂杆支座处以上部分自重Nq0=1.5×10=15 kN；
4.风荷载为 q = 0.674 kN/m；
风荷载标准值应按照以下公式计算：
Wk=ω0×μz×μs×βz = 0.55×1.14×0.48×0.70 = 0.211 kN/m2；
其中 ω0── 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB5009－2001)的规定，采用：ω0 = 0.55 kN/m2；
μz── 风压高度变化系数，按照《建筑结构荷载规范》(GB5009－2001)的规定，采用：μz = 1.14 ；
μs── 风荷载体型系数：μs = 0.48 ；
βz── 高度Z处的风振系数，βz = 0.70 ；
风荷载的水平作用力:
q = Wk×B=0.211×3.20= 0.674 kN/m；
其中 Wk── 风荷载水平压力，Wk= 0.211 kN/m2；
B── 风荷载作用宽度，架截面的对角线长度，B= 3.20 m；
经计算得到风荷载的水平作用力 q = 0.674 kN/m；
5、变幅滑轮组张力T1及其产生的垂直和水平分力
前面已算出T1= 2.968 kN；
垂直分力：T1v=T1sinβ= 2.968×sin30o = 1.484 kN；
水平分力：T1H=T1cosβ= 2.968×cos30o = 2.57 kN；
6、摇臂杆轴力N底及起重滑轮组引出索拉力S1对井架引起的垂直分力和水平分力
水平分力NH1=(N底－S1)cosα=(7.364－3.06)×cos45o= 3.043 kN；
垂直分力Nv1=(N底－S1)sinα=(7.364－3.06)×sin45o= 3.043 kN；
7、起重滑轮组引出索拉力S1 经导向滑轮后对井架的垂直压力
NV2=S1= 3.06 kN；
2、摇臂杆计算
摇臂杆的受力情况，与结构型式、节点构造、支承情况等有关，通常按静定体系计算。为简化计算，根据上述因素作如下一些基本假定：
（1）摇臂杆的节点，近似地看作铰接；
（2）摇臂杆是空间结构，分解为平面结构进行计算。

1、摇臂杆内力
（1）轴力
顶部截面：N顶=5.949 kN；
中部截面：N中=6.657 kN；
底部截面：N底=7.364 kN；
（2）弯矩
顶部截面：起重滑轮组引出索与摇臂杆轴线间的距离e1取10cm，吊重滑轮中心与摇臂杆轴线间的距离e2取25cm；

M顶=G1×sinα×e2+S1×e1=3×sin45o×0.25+3.06×0.1= 0.836 kN·m；
中部截面：M中=0.125×(q1cosα)×82－M顶 /2=0.125×（0.25×cos45）×82－0.836/2 = 0.996 kN·m；
底部截面：M底=0；
2、验算
（1）顶部截面：
N顶/An＋M顶/(γWn)≤f
5.949×103/2714.336+0.836×106/(1.15×93970.314)=9.931N/mm2；
An --钢管摇臂杆顶端的净截面面积，An=π/4×[1502-（150－2×6）2] = 2714.336 mm2；
γ --截面发展系数，因直接承受动力荷载，故γ=1.15；
Wn --钢管摇臂杆顶端的净截面抵抗矩；
Wn=π×[1504－（150-2×6）4]/（32×150）= 93970.314 mm3；
摇臂杆顶部截面计算强度σ=9.931N/mm2≤允许强度215N/mm2,满足要求!
（2）中部截面：

φχ --弯矩作用平面内的轴心受压构件稳定系数，根据长细比λχ 确定；
λχ=l/i，l=8000 mm；
I=π/64×[1504－（150-2×6）4] = 7047773.561 mm4；
i=（I / An）1/2 =50.956 mm；
λχ=l/i= 8000/50.956 =157；
据《钢结构设计规范》附录C得，取φχ=0.285。
βmχ --等效弯矩系数，βmχ=1.0；
γχ --截面塑性发展系数，γχ=1.15；
N'Eχ --欧拉临界力，N'Eχ=π2EAn/(1.1λχ2) ；
N'Eχ= π2×2.06 ×105×2714.336/(1.1×1572) = 203534.761 N ；
N中/(φχ×An)＋(βmχ×M中)/[γχ×Wn×(1－0.8×N中/N'EX)]= 6.657×103/(0.285×2714.336)＋(1.0×0.996×106)/[1.15×93970.314×(1－0.8×6.657×103/203534.761)]= 18.069 N/mm2 .
摇臂杆顶部截面计算强度σ=18.069N/mm2允许强度≤215N/mm2,满足要求!
3、井架计算

井架简图
1、基本假定：
为简化井架的计算，作如下一些基本假定：
（1）井架的节点近似地看作铰接；
（2）吊装时，与起吊重物同一侧的缆风绳都看作不受力；
（3）井架空间结构分解为平面结构进行计算。
2、风荷载作用下井架的约束力计算
缆风绳或附墙架对井架产生的水平力起到稳定井架的作用，在风荷载作用下，井架的计算简图如下：

弯矩图（附墙件）

剪力图（附墙件）

各附着由下到上的内力分别为：R(1)=4.282 kN , M(1)=1.879kN·m；
各附着由下到上的内力分别为：R(2)=3.746 kN , M(2)=0.695kN·m；
各附着由下到上的内力分别为：R(3)=5.26 kN , M(3)=5.36kN·m；
Rmax=5.26kN；
摇臂杆处界面弯矩为M0= 2.554kN·m；
3、井架轴力计算
各缆风绳或附墙架与型钢井架连接点截面的轴向力计算：
经过计算得到由下到上各缆风绳或附墙架与井架接点处截面的轴向力分别为:
第1道H1= 4.3 m；
N1 = G + Nq1 +S＋T1V＋NV1+NV2 =11 + 19.05 +11.22＋1.484＋3.043＋3.06 =48.857 kN；
第2道H2= 8.2 m；
N2 = G + Nq2 +S＋T1V＋NV1+NV2 =11 + 13.2 +11.22＋1.484＋3.043＋3.06 =43.007 kN；
第3道H3= 13 m；
N3 = G + Nq3 +S＋T1V＋NV1+NV2 =11 + 6 +11.22＋1.484＋3.043＋3.06 =35.807 kN；
N0 = G + Nq0 +S＋T1V＋NV1＋NV2 =11 + 15 +11.22＋1.484＋3.043＋3.06 =44.807 kN；
4.截面验算
（1）井架截面的力学特性：
井架的截面尺寸为2×2.5m；
主肢型钢采用4L70×6；
一个主肢的截面力学参数为:zo=19.5 cm，Ixo = Iyo = 37.77 cm4，Ao=8.16 cm2 ，i1 = 59.93 cm；
缀条型钢采用L45×4；

格构式型钢井架截面示意图
井架的y-y轴截面总惯性矩：
Iy = 4[Iy0+A0(a/2-Z0)2]
井架的x-x轴截面总惯性矩：
Ix = 4[Ix0+A0(b/2-Z0)2]
井架的y＇-y＇轴和x＇-x＇轴截面总惯性矩：

经过计算得到：
Ix= 4×(37.77+ 8.16×（250/2- 19.5）2)= 363442.44 cm4；
Iy= 4×(37.77+ 8.16×（200/2- 19.5）2)= 211666.44 cm4；
Iy'=Ix'=1/2×（363442.44+211666.44）= 287554.44cm4；
计算中取井架的惯性矩为其中的最小值211666.44 cm4。
2.井架的长细比计算：
井架的长细比计算公式：
λ = H/[I/(4A0)]1/2
其中 H -- 井架的总高度，取17m；
I -- 井架的截面最小惯性矩，取211666.44cm4；
A0 -- 一个主肢的截面面积，取8.16cm4。
经过计算得到λ=21.11。
换算长细比计算公式：
λ0 = (λ2-40A/A1)1/2
其中 A -- 井架横截面的毛截面面积，取4×8.16 cm2；
A1-- 井架横截面所截垂直于x-x轴或y-y轴的毛截面面积，取2×3.49cm2；
经过计算得到 λ0= 25。
查表得φ=0.953 。
3. 井架的整体稳定性计算：
井架在弯矩作用平面内的整体稳定性计算公式：

其中 N -- 轴心压力的计算值(kN)；
A -- 井架横截面的毛截面面积，取32.64 cm2；
φ-- 轴心受压构件弯矩作用平面内的稳定系数，取φ =0.953；
βmx -- 等效弯矩系数, 取1.0；
M -- 计算范围段最大偏心弯矩值(kN·m)；
W1 -- 弯矩作用平面内，较大受压纤维的毛截面抵抗矩,
W1 = I/(a/2) = 211666.44/(200/2) = 2116.664 cm3；
N'EX --欧拉临界力，N'EX =π2EA/(1.1×λ2) ；
N'EX= π2×2.06 ×105×32.64×102/(1.1×21.112) = 13537187.472 N；
经过计算得到由上到下各附墙件与井架接点处截面的强度分别为
第1道H1=4.3 m, N1= 48.857 kN ,M1=1.879 kN·m；
σ=48.857×103/(0.953×32.64×102)＋(1.0×1.879×106)/[2116.664×103 ×(1－0.953×48.857×103/13537187.472)] = 17N/mm2；
第1道附墙件处截面计算强度σ=17N/mm2≤允许强度215N/mm2,满足要求!
第2道H2=8.2 m, N2= 43.007 kN ,M2=0.695 kN·m；
σ=43.007×103/(0.953×32.64×102)＋(1.0×0.695×106)/[2116.664×103 ×(1－0.953×43.007×103/13537187.472)] = 14N/mm2；
第2道附墙件处截面计算强度σ=14N/mm2≤允许强度215N/mm2,满足要求!
第3道H3=13 m, N3= 35.807 kN ,M3=5.36 kN·m；
σ=35.807×103/(0.953×32.64×102)＋(1.0×5.36×106)/[2116.664×103 ×(1－0.953×35.807×103/13537187.472)] = 14N/mm2；
第3道附墙件处截面计算强度σ=14N/mm2≤允许强度215N/mm2,满足要求!
摇臂杆的支点截面处 H0=7m，N0= 44.807 kN ,M0= 2.554 kN·m；
σ=44.807×103/(0.953×32.64×102)＋(1.0×1×106)/[2116.664×103 ×(1－0.953×44.807×103/13537187.472)] = 15N/mm2
摇臂杆处截面计算强度σ=15N/mm2≤允许强度215N/mm2,满足要求!
4、附着计算
(一)、附墙架内力计算
塔吊四附着杆件的计算属于一次超静定问题，在外力N作用下求附着杆的内力,N取第二部分计算所得的Rmax，N= 5.260 kN 。
采用结构力学计算个杆件内力:
计算简图：

方法的基本方程：
计算过程如下：
δ11X1+Δ1p = 0
Δ1p = Ti0Tili/EA
δ11 = ΣTi0Tili/EA
其中: Δ1p为静定结构的位移；
Ti0为X=1时各杆件的轴向力；
Ti为在外力N作用下时各杆件的轴向力；
li为为各杆件的长度。
考虑到各杆件的材料截面相同，在计算中将弹性模量与截面面积的积EA约去，可以得到：
X1 = -Δ1p/δ11
各杆件的轴向力为：

以上的计算过程将θ从0-360度循环，解得每杆件的最大轴压力，最大轴拉力：
杆1的最大轴向拉力为: 0.80 kN；
杆2的最大轴向拉力为: 4.57 kN；
杆3的最大轴向拉力为: 4.57 kN；
杆4的最大轴向拉力为: 0.80 kN；
杆1的最大轴向压力为: 0.80 kN；
杆2的最大轴向压力为: 4.57 kN；
杆3的最大轴向压力为: 4.57 kN；
杆4的最大轴向压力为: 0.80 kN；
(二)、附墙架强度验算
1． 杆件轴心受拉强度验算
验算公式:
σ= N / An ≤f
其中 σ --为杆件的受拉应力；
N --为杆件的最大轴向拉力,取 N =4.57 kN；
An --为杆件的截面面积，本工程选择的是钢管Φ48×3
查表可知 An =423.90 mm2。
经计算， 杆件的最大受拉应力 σ=4.57×103/423.90 =10.78N/mm2；
最大拉应力σ=10.78 N/mm2不大于拉杆的允许拉应力 215N/mm2, 满足要求。

2． 杆件轴心受压强度验算
验算公式:
σ= N / φAn ≤f

其中 σ --为杆件的受压应力；
N --为杆件的轴向压力， 杆1: 取N =0.80kN；
杆2: 取N =4.57kN；
An --为杆件的截面面积，本工程选择的是钢管Φ48×3
查表可知 An =423.90 mm2。
λ -- 杆件长细比，,由l/i的值确定；
杆1:取λ= 3162.278 / 15.945 = 198；
杆2:取λ= 707.107 / 15.945 = 44；
φ --为杆件的受压稳定系数， 是根据 λ查表计算得：
杆1: 取φ=0.184 ， 杆2: 取φ=0.872；
杆1：σ1 = 0.796 ×103 / (0.184 × 423.900) = 10.200 N/mm2；
杆2：σ2 = 4.568 ×103 / (0.872 × 423.900) = 12.357 N/mm2；
经计算，杆件的最大受压应力 σ=12.357 N/mm2；
最大压应力 12.357N/mm2 小于允许应力 215N/mm2， 满足要求。
十、应急求援措施
针对井架在安装、使用、保养、拆除过程中有可能发生的事故进行分析和制定应急求援措施。
触电
当事故发生后，最先发现事故的人应在最短的时间内向项目经理汇报，同时打120电话请求急救，应尽量详细说明：发生事故具体位置，伤势情况，并派人在路口引导救护车进入事故现场。同时在10分钟内向公司领导和主管部门汇报。
现场触电急救基本办法：
1使触电者脱离电源
1) 首先查明触电者是否脱离电源，并应防止触电者二次触电或抢救者触电。
2) 脱离电源方法：
A、断开电源开关（要断开相线以及零线）；
B、使用绝缘物(如干燥的竹枝、木杆)隔离或挑开电源或带电体；
C、用导电体使电源接地或短路，迫使漏电保护器和短路保护器跳闸而断开电路。
2对触电者进行急救
1) 触电者停止呼吸，心脏不跳动，如果没有其他致命的外伤，应视触电为假死，必须立即在现场进行人工呼吸抢救，即使请医生和送医院途中也不能停止抢救。
2) 抢救可用口对口、口对鼻人工呼吸法和胸外心脏挤压方法。
3抢救方法
1) 口对口、口对鼻人工呼吸法 (停止呼吸者)
A、使触电者头部尽量后仰，鼻孔朝天，解开领口和衣服，仰卧在比较坚实(如木板，干燥的泥地等)的地方。
B、用一只手捏紧鼻孔，另一只手掰开嘴巴 ( 如果掰不开嘴巴，可用口对鼻人工呼吸法贴鼻吹气)。
C、深吸气后，紧贴嘴巴或鼻孔吹气，一般吹二秒，放松三秒。
D、救护人换气时放松触电者的嘴和鼻，让其自然呼吸。
2) 胸外心脏挤压法(心脏跳动停止者)
A、解开触电者的衣服，让其仰卧在地上或硬板上。
B、救护人骑跪在其腰部两侧，两手相迭，手掌根部放在心口稍高一点的地方，即放在胸骨下三分之一至二分之—处。
C、掌根用力垂直向下挤压，压出心脏里面的血液。对成人应压陷3.4厘米，以每分钟挤压60次为宜。
D、挤压后，掌根迅速全部放松，让其胸部自动复原，血又充满心脏，放松时掌根不必完全离开胸膛。
3) 如果触电者心脏停止跳动和呼吸都停止了，人工呼吸法和胸外心挤压法要同时交替进行。
4) 人工呼吸和胸外心脏挤压法要坚持不断，切不可轻率中止。如果触电者身上出现身体僵冷或尸斑，经医生作出无法救治的诊断后方停止抢救。
焊接中毒
高热、高温，强烈照射而产生高热环境和不良通风，是导致焊接中毒的主要原因，常见的有日射病，热射病，热痉挛三种情况。处理方法为迅速将患者转移到凉通风处，解开衣服，用冷湿毛巾敷在额部，随时更换，并让患者多喝盐开水，可内服人丹、正气丸等。
机械性伤害
当机械性伤害发生时，应尽快将伤员搬到安全地点进行包扎、止血、固定伤肢．应急以后及时送医院治疗。
1止血
1) 出血的种类
A、动脉出血：血色鲜红，出血时象小喷泉一样喷出，时间稍久，就有生命危险。
B、静脉出血：血色暗红，出血时慢慢流出，时间久了也有危险。
C、毛细管出血：血色鲜红，出血时血液从整个伤面渗出，常可自动凝固。
2) 止血方法
止血方法一般有四种；即加压包扎止血法、指压止血法、填塞止血法和止血带止血法。
A、加压包扎止血法：用止血纱布或干净毛巾、布料折成比伤口稍大的垫子盖住口，然后用三角巾或绷带加压包扎，就可达到止血的目的。
B、指压止血法：甩手指或掌、拳把出血的血管上部(近心脏的一头)用力压向其下面的骨头，阻断血液来源，达到临时止血的目的。
C、填塞止血法：把消过毒的棉花或纱布填塞在伤口内，在用加压法包扎。在此适用于腋窝、肩部、大腿部伤口的止血。
D、止血带止血法：止血带止血适用于大血管出血，尤其是动脉出血，当采用加压包扎止血法不可以有效地止住出血时可用此法。常用橡皮管作止血带，也可用绷带、三角巾、布带等代替。使用止血带时要记住六个字：
“快”：动作快，抢时间。
“准”：看准出血点，准确包扎止血带。
“垫”：垫上垫子，不要直接扎在皮肤上。
“上”：扎在伤口上方，接近伤口处，但禁扎于上臂中段。
“适’：松紧适宜，以出血停止，摸不到远端脉搏为合适。
“放”：每隔半小时放松2－3分钟，松止血带时，应同时用指压法压迫止血，缓缓放松。
2包扎
1） 包扎的目的：保护伤口，减少感染压迫止血，固定骨折，扶托伤肢，减轻疼痈
2) 包扎时注意事项：
A、动作要轻而熟练，不可碰撞伤口。
B、包扎的部位要准确。
C、接触、覆盖伤口的敷料要干净，最好经过消毒。
D、包扎要牢固，松紧合适，打结应避开伤口。
3）包扎用器材：有条件时可用三角巾、四头带和专用绷带等包扎救护材料。当无专用材料时，可用机动灵活的采用身边干净的衣服、毛巾等进行包扎。
高空坠落
当事故发生后，最先发现事故的人应在最短的时间内向项目经理汇报，同时打120电话请求急救，应尽量详细说明：发生事故具体位置，伤势情况，并派人在路口引导救护车进入事故现场。同时在10分钟内向公司领导和主管部门汇报。现场人员不要惊惶失措，要有组织、有指挥，首先抢救伤员和排除险情，制止事故蔓延扩大。同时注意，为了事故调查分析的需要，应保护好事故的现场。如因抢救伤亡和排除而必须移动现场的构件时，还应准确作出标记，最好拍出不同角度的照片，为事故调查提供可靠的原始事故现场。
人从高处跌下后，由于跌下的高度、身体落地的部位及姿态的不同，症状表现各异．高处跌下时的急救要点如下：
1）首先要仔细观察伤员的神志是否消醒，有否昏迷、休克等现象，并尽可能了解伤员落地时身体的着地部位。
2) 如果伤员是头部着地，同时伴有呕吐、昏迷等症状，很可能是颅脑损伤，应该迅速送医院抢救。如果发现伤员的耳朵、鼻子有血液流出，千万不可用手帕、棉花或纱布去堵寨，因为这样可能造成颅内压增高或诱发细菌感染，会危及伤员的生命安全。
3) 如果伤员是腰肾背部先着地，可能造成脊柱骨折、下肢瘫痪，这时不能随意翻动。搬动时要三个人同时同一方向将伤员平直抬于木板床上，不能扭转脊柱。运送时要平稳，否则会加重伤情。
应急工具
序号
物品名称
数量
使用期限
备注
1
担架
1副
2007-10

2
绑带
6卷
2007-4

3
纱布
10卷
2007-4

十一、参考资料
编制方案执行标准和相关资料
1、JGJ59—99《建筑施工安全检查标准》
2、JGJ88—2010《龙门架及井架物料提升机安全技术规范》
3、JGJ80—91《建筑施工高处作业安全技术规范》
4、GB50009—2001《建筑结构荷载规范》
5、GBJ17—88《钢结构荷载规范》
6、中国建筑工业出版《建筑施工手册》
7、机械工业出版《机械设备手册》
8、施工组织设计
9、建筑施工图、结构图
10、井架说明书

安全通道口示意图

附墙架与建筑结构的连接
l.型钢制作的附墙架与建筑结构的连接可预埋专用铁件用螺栓连接。做法见附图3.1和附图3.2。

2.用脚手架钢管制作的附墙架与建筑结构连接,可预埋与附墙架规格相同的短管,用扣件连接。做法见附图3.3。
3.当墙体有足够的强度时,可将扣件钢管伸入墙内,用扣件加横管夹住。做法见附图3.4。

25
