铁碳合金非平衡组织观察PPT课件.ppt

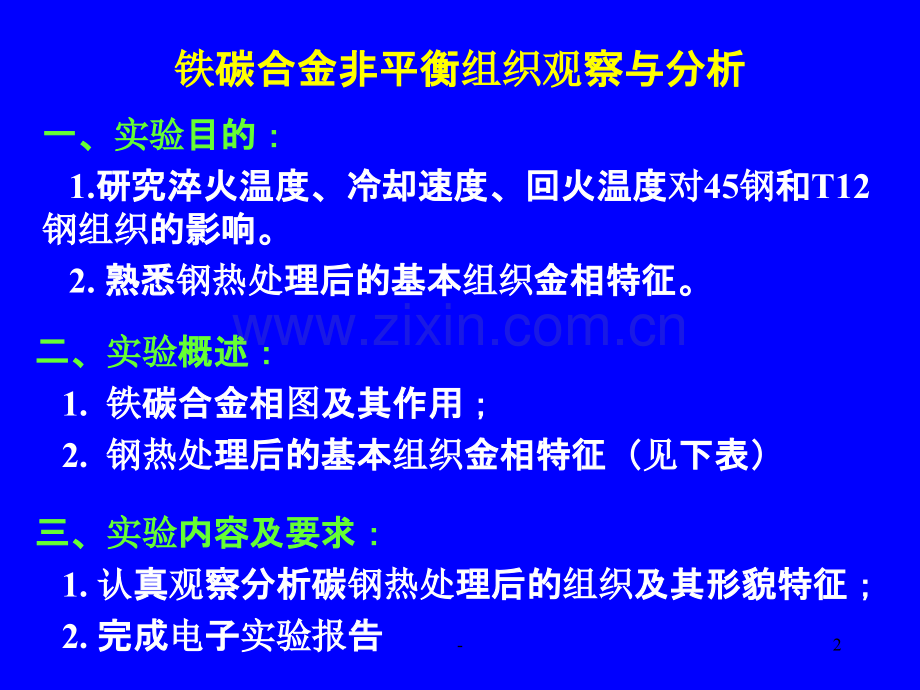

中北大学材料科学与工程学院中北大学材料科学与工程学院铁铁碳合金非平衡碳合金非平衡组织观组织观察与分析察与分析1-铁铁碳合金非平衡碳合金非平衡组织观组织观察与分析察与分析一、一、实验实验目的：目的：1.研究淬火温度、冷却速度、回火温度研究淬火温度、冷却速度、回火温度对对45钢钢和和T12 钢组织钢组织的影响。的影响。2.熟悉熟悉钢热处钢热处理后的基本理后的基本组织组织金相特征。金相特征。二、二、实验实验概述：概述：1.铁铁碳合金相碳合金相图图及其作用；及其作用；2.钢热处钢热处理后的基本理后的基本组织组织金相特征金相特征（见见下表）下表）三、三、实验实验内容及要求：内容及要求：1.认认真真观观察分析碳察分析碳钢热处钢热处理后的理后的组织组织及其形貌特征；及其形貌特征；2.完成完成电电子子实验报实验报告告2-FeFe3C合金平衡相合金平衡相图图亚亚共析共析钢钢过过共析共析钢钢过过共晶白口共晶白口铁铁亚亚共晶白口共晶白口铁铁工工业业纯纯铁铁共共析析钢钢共共晶晶白白口口铁铁3-铁铁碳合金非平衡碳合金非平衡组织试样组织试样序号序号试样试样名称名称处处理状理状态态显显微微组织组织浸浸蚀剂蚀剂145钢钢840正火正火S+F4%硝酸酒精溶液硝酸酒精溶液245钢钢840水淬水淬M4%硝酸酒精溶液硝酸酒精溶液345钢钢840油淬油淬M+T4%硝酸酒精溶液硝酸酒精溶液445钢钢760水淬水淬M+F4%硝酸酒精溶液硝酸酒精溶液545钢钢840水淬水淬+400回火回火回火回火T4%硝酸酒精溶液硝酸酒精溶液645钢钢840水淬水淬+650回火回火回火回火S4%硝酸酒精溶液硝酸酒精溶液7T12钢钢球球 化化 退退 火火球状球状P4%硝酸酒精溶液硝酸酒精溶液8T12钢钢780水淬水淬淬火淬火M+K+A4%硝酸酒精溶液硝酸酒精溶液9T12钢钢780水淬水淬+200回火回火回火回火M+K+A4%硝酸酒精溶液硝酸酒精溶液10T12钢钢920水淬水淬粗大粗大M+A4%硝酸酒精溶液硝酸酒精溶液11T12钢钢正火正火魏氏魏氏组织组织（W）4%硝酸酒精溶液硝酸酒精溶液1245钢钢锻锻后空冷后空冷魏氏魏氏组织组织W4%硝酸酒精溶液硝酸酒精溶液1320钢钢920水淬水淬板条板条M4%硝酸酒精溶液硝酸酒精溶液1465Mn钢钢等温淬火等温淬火B上上4%硝酸酒精溶液硝酸酒精溶液15GCr15钢钢等温淬火等温淬火B下下4%硝酸酒精溶液硝酸酒精溶液1620CrMnTi正火正火B粒状粒状4%硝酸酒精溶液硝酸酒精溶液4-1 45钢钢正火正火（S+F）5-2 45钢钢840水淬水淬（混合（混合M）6-3 45钢钢840油淬油淬（淬火（淬火M+T）7-4 45钢钢760水淬水淬（淬火（淬火M+F）8-5 45钢钢840水淬水淬400 回火回火（回火（回火T）9-6 45钢钢840水淬水淬650 回火回火（回火（回火S）10-7 T12钢钢球化退火球化退火（球状（球状PF+粒状粒状K）11-8 T12钢钢780水淬水淬（淬火（淬火M+K+A）12-9 T12钢钢 780水淬水淬 200 回火回火（回火（回火M+K+A）13-10 T12钢钢920水淬水淬（粗大（粗大M+A）14-11 高碳高碳钢钢（T12钢钢）魏氏）魏氏组织组织15-12 中碳中碳钢钢（45钢钢）魏氏）魏氏组织组织16-13 低碳低碳钢钢（20钢钢）板条）板条M组织组织17-14 65Mn钢钢等温淬火（上等温淬火（上B）组织组织18-15 GCr15钢钢等温淬火（下等温淬火（下B）组织组织19-16 20CrMnTi钢钢950 正火正火 （B B粒状）粒状）组织组织20-M形成形成A片状片状M21-
