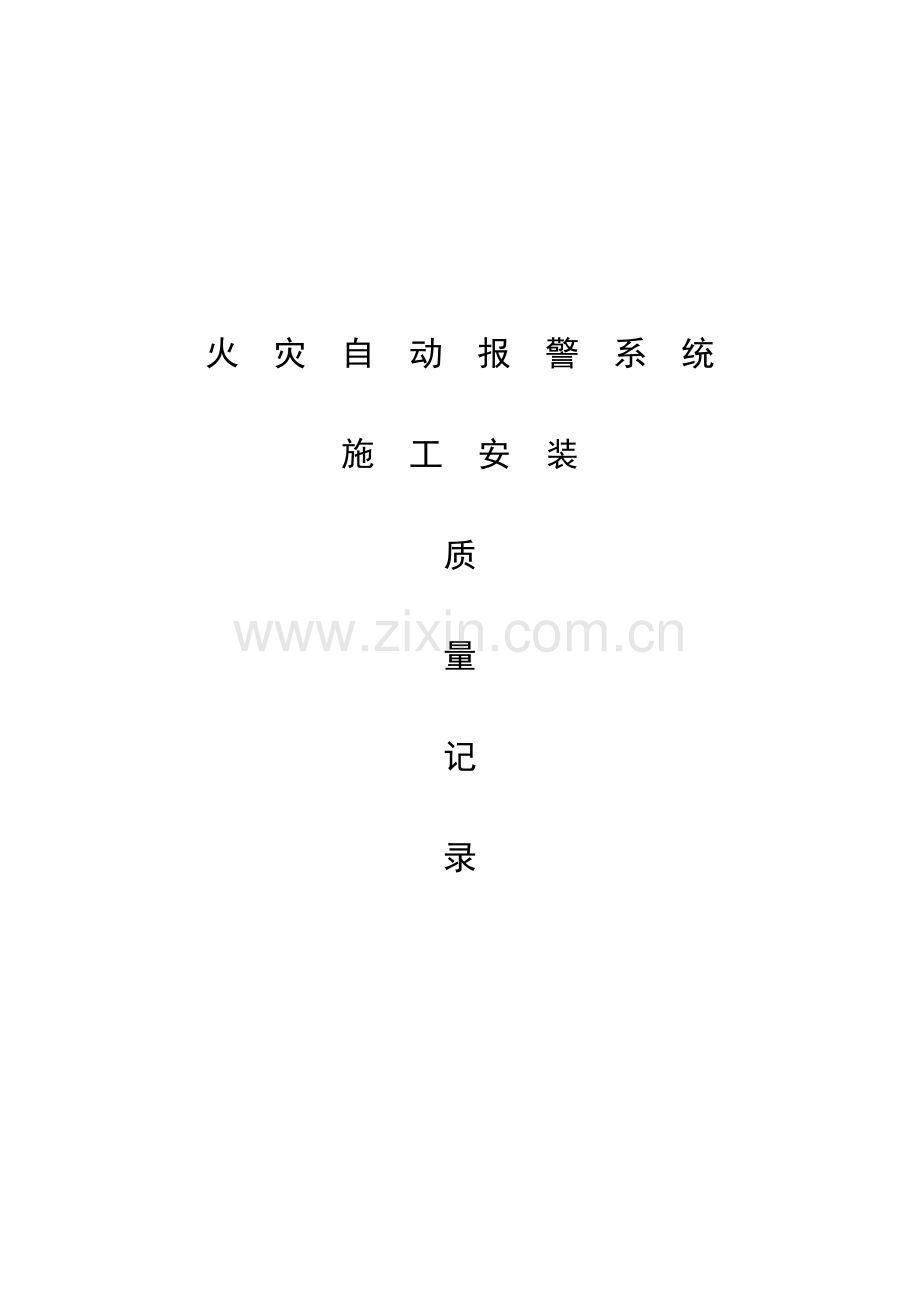

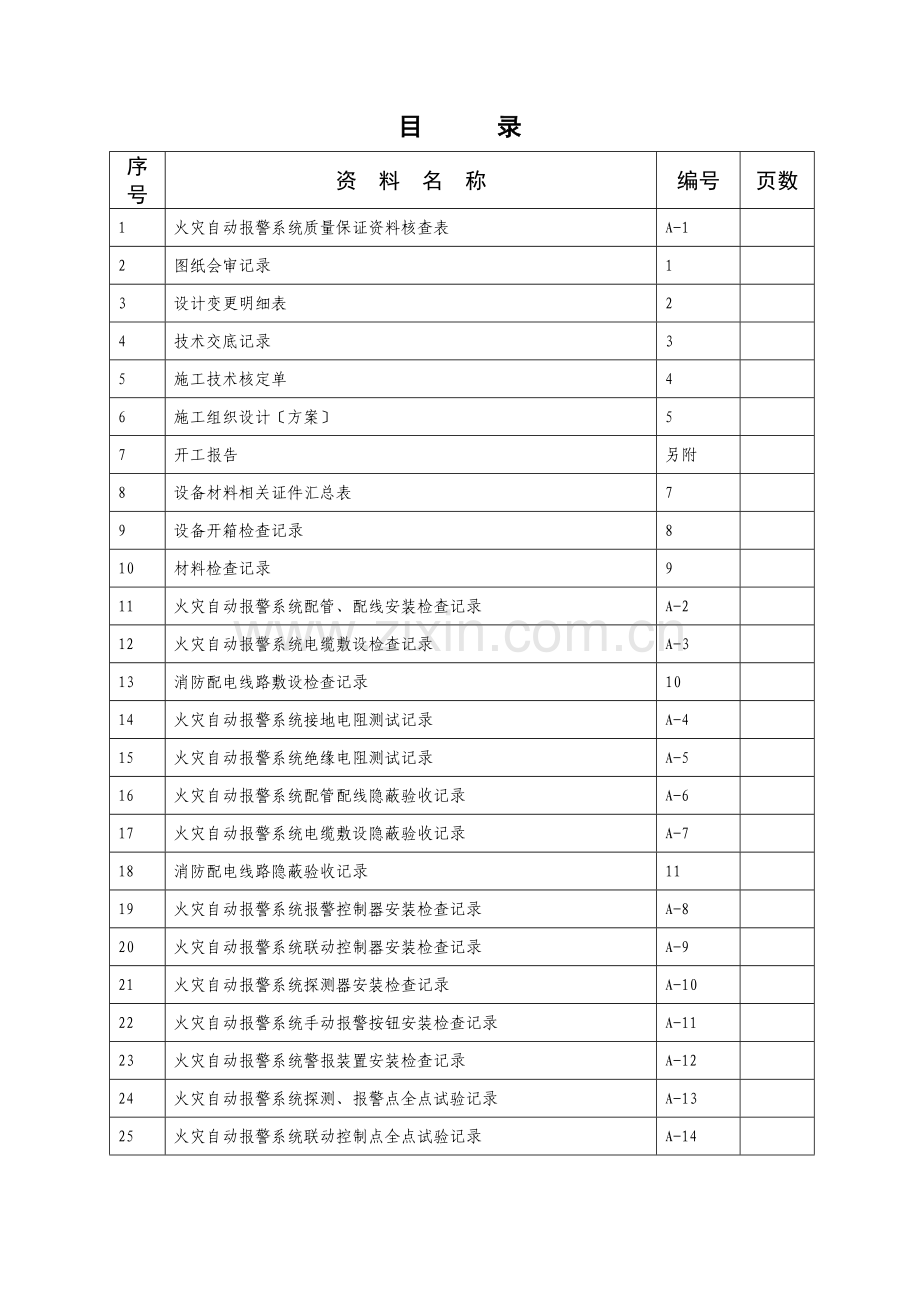

火 灾 自 动 报 警 系 统施 工 安 装质量记录目 录序号资 料 名 称编号页数1火灾自动报警系统质量保证资料核查表A-12图纸会审记录13设计变更明细表24技术交底记录35施工技术核定单46施工组织设计方案57开工报告另附8设备材料相关证件汇总表79设备开箱检查记录810材料检查记录911火灾自动报警系统配管、配线安装检查记录A-212火灾自动报警系统电缆敷设检查记录A-313消防配电线路敷设检查记录1014火灾自动报警系统接地电阻测试记录A-415火灾自动报警系统绝缘电阻测试记录A-516火灾自动报警系统配管配线隐蔽验收记录A-617火灾自动报警系统电缆敷设隐蔽验收记录A-718消防配电线路隐蔽验收记录1119火灾自动报警系统报警控制器安装检查记录A-820火灾自动报警系统联动控制器安装检查记录A-921火灾自动报警系统探测器安装检查记录A-1022火灾自动报警系统手动报警按钮安装检查记录A-1123火灾自动报警系统警报装置安装检查记录A-1224火灾自动报警系统探测、报警点全点试验记录A-1325火灾自动报警系统联动控制点全点试验记录A-14序号资 料 名 称编号页数26火灾自动报警系统调试报告A-1527火灾自动报警系统自检报告A-1628火灾自动报警系统试运行记录A-1729竣工报告1230设备移交清单1331火灾自动报警系统质量保证资料核查表 火灾自动报警系统质量保证资料核查表 编号：A-1工程名称新一代煤制乙二醇急速NCTEG工业试验工程建设单位贵州鑫醇科技开展施工单位中国化学工程第十一建设核查日期 2021类别项 目份数核 查 情 况前期图纸会审、技术交底记录1属实设计变更、技术核定单施工组织设计方案1属实开工报告1属实出厂检验设备材料相关证件汇总表1资料齐全设备材料检查记录1符合要求、资料齐全隐蔽验收记录配管配线隐蔽验收记录1符合要求、资料齐全电缆敷设隐蔽验收记录1符合要求、资料齐全消防配电线路隐蔽验收记录1符合要求、资料齐全安装检查试验记录各类安装检查记录3符合要求、资料齐全各类测试、试验记录3符合要求、资料齐全调试报告1资料齐全自检报告1资料齐全运行记录3资料齐全竣工报告1资料齐全设备移交清单1资料齐全其他核查意见：资料齐全、符合要求 技术负责人质 检 员 第 册第 页 火灾自动报警系统 图纸会审记录 编号：1工程名称新一代煤制乙二醇技术NCTEG工业试验工程建设单位贵州鑫醇科技开展设计单位中石化广州工程施工单位中国化学工程第十一建设会审地点工程会议室会审日期 2021.5.5会审主题消化图纸图纸会审内容1. 会审火灾自动报警系统设计图纸。2. 业主对本工程的具体要求。3. 设计单位对本工程设计方案的解释。议定事项1、报警系统管线布置、联动设备控制均由本公司负责实施，各设备供货商配合。2、报警及联动控制系统、应急播送垂直布线在仪表槽盒内采用防火桥架安装，电线要求按图纸型号，平面至设备采用电线管穿线安装。设 计 单 位 代 表建设(监理)单位代表施 工 单 位 代 表注：设计修改应由设计单位另发变更通知单。表内不够填写时，可附后。 第 册第 页 火灾自动报警系统 技术交底记录 编号：3工 程 名 称新一代煤制乙二醇技术NCTEG工业试验工程建设单位贵州鑫醇科技开展分项工程名称火灾自动报警系统施 工 单 位中石化广州工程技术交底内容一. 线管敷设1. 镀锌的钢导管可挠性导管和金属线槽不得熔焊跨接接地线，以专用地卡跨接的两卡间连线为铜芯软导线，截面积不小于四平方。2. 当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接地线，当镀锌钢导管彩螺纹连接时，连接处两端用专用接地卡固定跨接接地线。3. 金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少与两处与接地PE或接零PEN干线连接。4. 非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接铜芯接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。5. 金属导管严禁对口熔焊连接：镀锌和壁厚小于等于2MM的钢导管不得套丝熔焊连接。6. 防爆导管不应彩倒扣连接：当连接有困难时，应采用防爆活接头，其接合面应严密。7. 当绝缘导管在砌体上剔槽埋设时，应采用强度等节不小于M10的水泥沙浆抹面保护，保护层厚度大于10MM。8. 室外埋地敷设防电缆导管，埋深不应小于。壁厚小于等于2MM的钢电线导管不应埋设于室外土壤内。9. 室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的，管口应高出根底面5080MM。所有管口在穿入电线、电缆后应做密封处理。由箱式变电所式落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。10. 电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合提示表的规定要求。11. 金属管内外壁应防腐处理：埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。12. 室内进入落地式柜、台、箱、盘内的导管管口：应高出柜、台、箱、盘的根底面5080MM。13. 暗配的导管埋设深度与建筑物、构筑物外表的距离不应小于等于15MM，明配的道管应排列整齐，固定点间距均匀，安装牢固，在终端、弯头中点或柜、台、箱、盘等边缘的距离150500MM范围内设有管卡，中间直线段管卡间最大距离应符合提示表达的规定。14. 线槽应安装牢固，无扭曲变形，巩固件的螺母应在线槽外侧。15.防爆道管敷设应符合以下规定：1道管间及灯具、开关、线盒等的螺纹连接处紧密牢固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯。2安装牢固顺直，镀锌层锈浊或剥落处做防腐处理。16. 绝缘道管敷设应符合以下规定：1管口平整光滑：管与管、管与盒箱等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封；2直埋于地下或楼板内的钢型绝缘导管，在穿出地面或楼板易受机械损伤的一段，采用保护措施;3当设计无要求时，埋设在墙内或混凝土内的绝缘道管，采用中型以上的道管;4沿建筑物、构筑物外表和在支架上敷设的钢性绝缘道管，按设计要求装设温度补偿装置。17. 金属、非金属柔性道管敷设应符合以下规定：1钢性道管经柔性道管与电器设备、连具连接，柔性道管的长度在动力工程中不大于，在照明工程中不大于。2可挠金属管或其他柔性道管与钢性道管或电器设备、器具间的连接采用专用接头；复合型可挠金属棍或其他柔性道管的连接处密封良好，防液覆盖层完整无损；3可挠性金属道管和金属柔性道管不能做接地PE或接零PEN的接续导体。18. 导管和线槽，在建筑物变形缝外，应设补偿装置。技术交底内容1. 在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物去除干净。2. 不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。3. 导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。4. 管线经过建筑物的变形缝处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20M欧。三探测器、手报、消防控制设备安装1. 探测器至墙壁、梁边的水平距离，不应小于。探测器周围内，不应有遮挡物。2. 探测器至空调送风口边的水平距离，不应小于,至多孔送风顶棚孔口的水平距离，不应小于。3. 在宽度小于3M的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距，不应超过10M, 感烟测器的安装间距，不应超过15M,探测器距端墙的距离，不应大于探测器安装间距的一半。4. 探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45度。5. 探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用腐蚀性的助焊剂。6. 探测器的“线应为红色，“-线应为蓝色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途的导线颜色应一致。7. 探测器底座的外接导线，应留有不小于15CM的余量，入端处应有明显标志。8. 探测器确实认灯，应面向便于人员观察的主要入口方向。9. 探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。10. 手动火灾报警按钮，应安装在墙上距地楼面高度处。11. 手动火灾报警按钮，应安装牢固，并不得倾斜。12. 手动火灾报警按钮的外接导线，应留有不小于10CM的余量，且在其端部应有明显标志。消防控制设备的处接导线，当采用金属软管作套管时，其长度不宜大于2M，且应采用管卡固定，其固定点间距不应大于。金属软管与消防控制设备的接线盒，应彩锁母固定，并应根据配管规定接地。消防控制设备外接导线的端部，应有明显标志。消防控制设备盘内不同电压等级，不同电流类别的端子，应分开，并有明显标志。参加人员技术负责人交 底 人记 录 人交底日期 2021 年5月 5日 第 册第 页 火灾自动报警系统 施工技术核定单 编号：4工程名称兴仁县锦缘主题酒店建设单位兴仁县锦缘主题酒店设计单位贵州振业建设工程勘察设计研究有限责任公司施工单位贵州剑立消防工程有限责任公司需核定的技术问题内容说明工程经理张海光技术负责人张海光施 工 员甘立亮填报日期 2021年 12月5 日 反馈意见设计单位建设(监理)单位技术负责人 张海光 核定日期： 年 月 日 第 册第 页 火灾自动报警系统 施工组织设计方案 编号：5工程名称新一代煤制乙二醇技术NCTEG工业试验工程建设单位贵州鑫醇科技开展设计单位中石化广州工程施工单位中国化学工程第十一建设施工组织设计方案：新一代煤制乙二醇技术NCTEG工业试验工程电信施工方案另附批准人审核人编制人编制日期2021年5月5日注：如本页不够填写，可附后。 第 册第 页 火灾自动报警系统 开工报告 编号：6 工程名称兴仁县锦缘主题酒店合同编号建设单位兴仁县锦缘主题酒店工程造价设计单位贵州振业建设工程勘察设计研究有限责任公司方案工期30天施工单位贵州剑立消防工程有限责任公司开工日期 2021年12月5日工程内容火灾自动报警消防系统工程序号工 程 开 工 条 件实 际 情 况1施工图会审、技术交底情况已交底2施工组织设计方案批准交底情况已批准3施工图预算编制情况已编制4物资供给、设备材料落实情况已落实5三通一平、土建条件情况已具备6施工机械设备落实情况已落实7劳动力落实情况已落实8平安技术措施落实情况已落实910备注建设(监理)单位：章 代表： 年 月 日 施工单位：章代表： 甘立亮 2021年12月5日 第 册第 页 火灾自动报警系统 设备、材料相关证件汇总表 编号：7工程名称兴仁县锦缘主题酒店建设单位兴仁县锦缘主题酒店设计单位贵州振业建设工程勘察设计研究有限责任公司施工单位贵州剑立消防工程有限责任公司序号设备材料名称规格、型号单位数量生产厂商供货单位主要证件及编号认可证合格证备案证其他1感烟探测器JTY-GD-G3T只129海湾平安技术海湾平安技术3C认证有检测报告2手动报警按钮J-SAM-GST9121A只12海湾平安技术海湾平安技术3C认证有检测报告3声光报警器HX-100B只12海湾平安技术海湾平安技术3C认证有检测报告4单输入模块GST-LD-8301只15海湾平安技术海湾平安技术3C认证有检测报告5控制模块GST-LD-8300只15海湾平安技术海湾平安技术3C认证有检测报告6接线端子箱JX-100只6海湾平安技术海湾平安技术3C认证有检测报告7报警控制器主机JB-QB-GST200台1海湾平安技术海湾平安技术3C认证有检测报告技术负责人张海光质 检 员陈云波填报日期2021年12月21日 注：各种证件整理附后。 第 册第 页 火灾自动报警系统 设备开箱检查记录 编号：8 工程名称锦缘主题酒店火灾自动报警系统合同编号建设单位兴仁县锦缘主题酒店设备名称火灾报警设备生产厂商海湾平安技术箱体编号供货单位海湾平安技术开箱日期 2021年12月15日设备检查情况1.包装情况：完好2.设备外观：美观3.零 部 件：齐全4.其 他：相关文件检查情况1.装箱单： 1 份 1 张 5.认可证： 1 份 1 张2.合格证： 1 份 1 张 6.检测报告： 1 份 1 张3.说明书： 1 份 1 张 7.备案证： 1 份 1 张4.设备图： 1 份 1 张 8.其 他： 份 张存在问题及处理情况 建设监理单位代表供货单位代 表技术负责人张海光质 检 员陈云波 火灾自动报警系统 材料检查记录 编号：9工程名称锦缘主题酒店火灾自动报警系统建设单位兴仁县锦缘主题酒店施工单位贵州剑立消防工程有限责任公司检查日期 2008 年8月5 日序号材料名称规 格型 号生产厂商单位数量合格证其他资料检查结果1感烟探测器JTY-GD-G3T海湾平安技术只129有检测报告合格2手动报警按钮J-SAM-GST9121A海湾平安技术只12有检测报告合格3声光报警器HX-100B海湾平安技术只12有检测报告合格4单输入模块GST-LD-8301海湾平安技术只15有检测报告合格5控制模块GST-LD-8300海湾平安技术只15有检测报告合格6接线端子箱JX-100海湾平安技术只6有检测报告合格7报警控制器主机JB-QB-GST200海湾平安技术只1有检测报告合格存在问题及处理：检查合格技术负责人张海光质 检 员陈云波 火灾自动报警系统配管/配线安装检查记录 编号：A-2工程名称兴仁县锦缘主题酒店火灾自动报警系统建设单位兴仁县锦缘主题酒店设计单位贵州振业建设工程勘察设计研究有限责任公司施工单位贵州剑立消防工程有限责任公司安装日期 20017年12 月6日至2021年12 月 19日检查时间2021年12 月20 日施工图号管线编号敷设方式起-终全 长m管 径(mm)材 质管路固定管中间点数中间点处理管路防火导线截面积导线电压等级导线中间点数中间点处理结论1层暗敷端子箱-烟感按图DG20镀锌支架丝接有保护RVS2500V压接合格1层暗敷端子箱-消报按图DG25镀锌支架丝接有保护BV2500V压接合格1层暗敷端子箱-手报按图DG25镀锌支架丝接有保护RVS2500V压接合格2层暗敷端子箱-烟感按图DG20镀锌支架丝接有保护RVS2500V压接合格2层暗敷端子箱-消报按图DG25镀锌支架丝接有保护BV2500V压接合格2层暗敷端子箱-手报按图DG25镀锌支架丝接有保护RVS2500V压接合格3层暗敷端子箱-烟感按图DG20镀锌支架丝接有保护RVS2500V压接合格3层暗敷端子箱-消报按图DG25镀锌支架丝接有保护BV2500V压接合格3层暗敷端子箱-手报按图DG25镀锌支架丝接有保护RVS2500V压接合格第 册第 页续 表 编号：A-2施工图号管线编号敷设方式起-终全 长m管 径(mm)材 质管路固定管中间点数中间点处理管路防火保护导线截面积导线电压等级导线中间点数中间点处理结论4层暗敷端子箱-烟感按图DG20镀锌支架丝接有保护RVS2500V压接合格4层暗敷端子箱-消报按图DG25镀锌支架丝接有保护BV2500V压接合格4层暗敷端子箱-手报按图DG25镀锌支架丝接有保护RVS2500V压接合格5层暗敷端子箱-烟感按图DG20镀锌支架丝接有保护RVS2500V压接合格5层暗敷端子箱-消报按图DG25镀锌支架丝接有保护BV2500V压接合格5层暗敷端子箱-手报按图DG25镀锌支架丝接有保护RVS2500V压接合格6层暗敷端子箱-烟感按图DG20镀锌支架丝接有保护RVS2500V压接合格6层暗敷端子箱-消报按图DG25镀锌支架丝接有保护BV2500V压接合格6层暗敷端子箱-手报按图DG25镀锌支架丝接有保护RVS2500V压接合格存在问题及处理：无遗留问题技术负责人张海光 质 检 员陈云波 施 工 员甘立亮第 册第 页 火灾自动报警系统电缆敷设检查记录 编号：A-3工程名称兴仁县锦缘主题酒店建设单位兴仁县锦缘主题酒店设计单位贵州振业建设工程勘察设计研究有限责任公司施工单位贵州剑立消防工程有限责任公司敷设日期2021年12月2日至2021年12月18日检查日期 2021年12 月20日施工图号电缆编号型号规格起-终全 长(m)敷设方法中间点数中间点处理结论001见图见图暗敷见图连接合格002见图见图暗敷见图连接合格003见图见图暗敷见图连接合格存在问题及处理：无遗留问题 技术负责人张海光质 检 员陈云波施 工 员甘立亮 第 册第 页 火灾自动报警系统 消防配电线路敷设检查记录 编号：10工程名称锦缘主题酒店火灾自动报警系统建设单位兴仁县锦缘主题酒店设计单位贵州振业建设工程勘察设计研究有限责任公司施工单位贵州剑立消防工程有限责任公司敷设日期2021年12月2日至2021年12月18日检查日期 2021年12 月20日电线电缆名称、编号规格型号起终全长m线径缆径敷设方式线缆保护线缆中间点数中间点处理结果1端子箱至探测器300钢管暗敷铁管40接线合格2端子箱至探测器、手报200吊顶内明敷铁管40接线合格3端子箱至声光、播送200吊顶内明敷铁管40接线合格存在问题及处理：无遗留问题技术负责人张海光质 检 员陈云波施 工 员甘立亮 第 册第 页 火灾自动报警系统接地电阻测试记录 编号：A-4工程名称锦缘主题酒店火灾自动报警系统天 气晴建设单位兴仁县锦缘主题酒店环境温度11施工单位贵州剑立消防工程有限责任公司环境湿度测试仪器ZS25/3测试日期 2021年12月17 日序号接地位置接地类别标准电阻值 ()实测电阻值() 结 论1消控中心专用小于1合格2消控中心共用小于4合格3地面专用小于1合格4地面共用小于4合格建设(监理)单 位技术负责人张海光质 检 员陈云波施 工 员甘立亮 第 册第 火灾自动报警系统绝缘电阻测试记录 编号：A-5工程名称锦缘主题酒店火灾自动报警系统天 气晴建设单位兴仁县锦缘主题酒店环境温度11施工单位贵州剑立消防工程有限责任公司环境湿度测试仪器ZS25/3测试日期 2021年12月20日回路编号具 体 部 位方式计量标准电阻值实测电阻值 结 论1回路1层线间M2050合格对地M2049合格1回路2层线间M2052合格对地M2050合格1回路3层线间M2051合格对地M2050合格2回路4层线间M2062合格对地M2050合格2回路5层线间M2061合格对地M2050合格2回路6层线间M2050合格对地M2053合格建设(监理)单 位技术负责人张海光质 检 员陈云波施 工 员甘立亮 第 册第 页 火灾自动报警系统 配管配线隐蔽验收记录 编号：A-6工程名称兴仁县锦缘主题酒店建设单位兴仁县锦缘主题酒店设计单位贵州振业建设工程勘察设计研究有限责任公司施工单位贵州剑立消防工程有限责任公司安装日期2021年12月2日至2021年12月18日检查日期 2021 年12月20日施工图号线路编号起-终管径(mm)材 质线径(mm)敷设方式说 明1回路消控中心-末端20-25镀锌暗敷2回路消控中心-末端20-25镀锌暗敷验 收 内 容验 收 情 况结 论穿管与接线盒连接跨接合格管路固定吊杆加勾卡合格导线穿管符合标准合格管子与管口连接管箍合格导线接头焊接合格传输线路的管路材料镀锌钢管合格布线要求按图施工合格管路防火保护防火涂料合格导线截面积(mm)合格导线电压等级300V合格绝缘电阻(M)49-62合格接地电阻()合格验收结论符合标准建设(监理)单 位 代表:工程经理张海光技术负责人张海光质 检 员陈云波施 工 员甘立亮 第 册第 页 火灾自动报警系统 电缆敷设隐蔽验收记录 编号：A-7工程名称兴仁县锦缘主题酒店建设单位兴仁县锦缘主题酒店设计单位贵州振业建设工程勘察设计研究有限责任公司施工单位贵州剑立消防工程有限责任公司安装日期2021年12月2日至2021年12月18日验收日期 年 月 日施工图号线路编号起-终敷设方式材质缆径规格型号说明001见图暗敷BVBV符合要求002见图暗敷BVBV符合要求003见图暗敷BVBV符合要求验 收 内 容验 收 情 况结 论地沟敷设敷设外观符合设计及标准要求合格敷设标高 (m)符合设计及标准要求合格电缆备用长度 (m)符合设计及标准要求合格并列敷设根数及间距符合设计及标准要求合格沙土层厚度符合设计及标准要求合格防护盖板符合设计及标准要求合格支架安装符合设计及标准要求合格支架防腐符合设计及标准要求合格管道敷设埋置深度符合设计及标准要求合格管材管径(mm)符合设计及标准要求合格管道连接符合设计及标准要求合格中间点处理符合设计及标准要求合格线缆绝缘电阻(M)49-62合格线缆接地电阻()合格建设(监理)单 位
