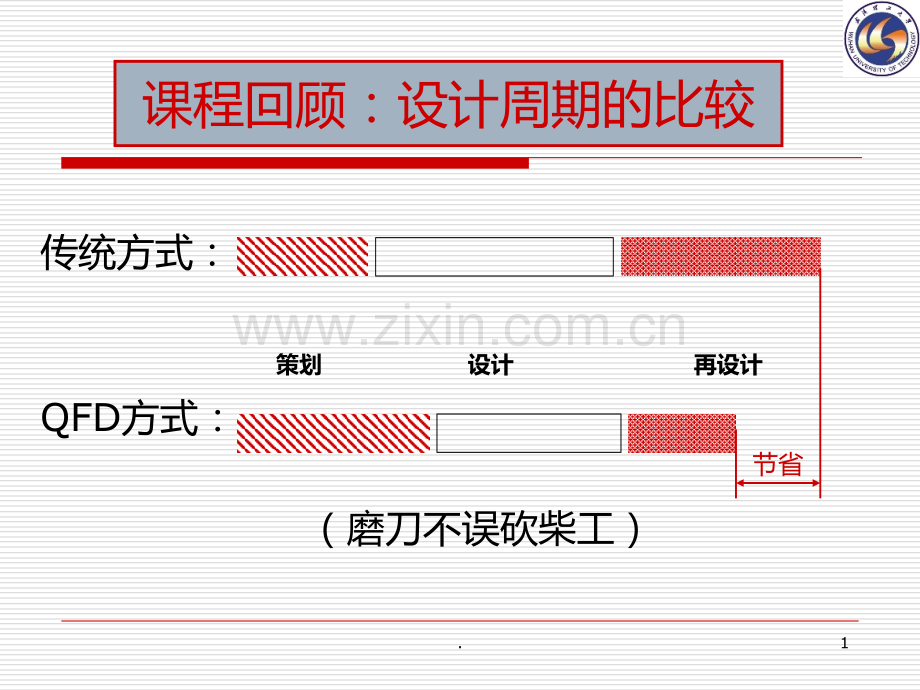

1、 传统方式:QFD方式:(磨刀不误砍柴工)课程回顾:设计周期的比较策划设计再设计节省1.课程回顾:设计变更次数的比较设设计计更更改改处处理理次次数数时间时间第第 1 1 1 1 件产品件产品QFD QFD QFD QFD 可以减少设计更改次数可以减少设计更改次数采用QFDQFD未采用QFD设计更改90%己完成思考题:如果发生设计变更,会对企业带来什么影响?执行变更时会产生什么问题?2.授课内容o1、质量屋的基本概念o2、质量屋的内涵o3、质量屋的形式o4、质量屋的构造过程o5、案例:构建汽车遮阳板质量屋3.o质量功能展开过程是通过一系列图表和矩阵完成的,其中起重要作用的是质量表。o质量表的概念
2、:质量表是将顾客要求的真正的质量,用语言表现,并进行体系化,同时表示它们与质量特性的关系,是为了把顾客需求变换成质量特性,进一步进行质量设计的表。o日本的质量表流入美国后,由于它的形状很象一个房屋,所以被形象地称为“质量屋”(HOQ,House Of Quality)。1 1、质量屋的基本概念工程设计人员的语言(Voice of Engineers)顾客的语言(Voice of Customers)4.5.o质量功能展开的核心内容是需求转换,质量屋是一种直观的矩阵框架表达形式,它提供了在产品开发过程中具体实现这种需求转换的工具,将顾客的需求转换成产品和零部件特征,并配置到制造过程。2 2、质量
3、屋的内涵6.由以上定义可知,质量表是由质量需求与质量特性构成的二维表,质量需求本来是顾客的东西,由顾客提示,生产者把它忠实地融入到产品中,这是真正意义上的面向消费者。但仅根据顾客的语言难以构筑产品,将它变换成质量特性。质量特性是生产者的语言,是技术领域的东西。质量表的意义在于对不同的领域,用关系矩阵进行变换,即从顾客的世界转换成技术的世界。质量需求质量特性重要度重要度技术的世界顾客的世界他公司比较设计质量他公司比较规划质量3 3、质量屋的形式7.通常狭义的质量屋如下图所示,它也是日本所称的质量表,一般情况下狭义的质量屋在质量功能展开过程的第一个质量屋在产品规划阶段中使用。屋顶:质量特性相关矩阵
4、左墙:质量需求展开表天花板:质量特性展开表房间:质量需求与质量特性的相关关系矩阵右墙:质量需求重要度评判市场竞争性评估计划质量设定地下室:质量设计质量特征重要度技术竞争性评估质量特征目标值设定3 3、质量屋的形式8.广义的质量屋是指质量功能展开过程中一系列矩阵,如图所示。屋顶:相关矩阵左墙:顾客需求及其重要度天花板:技术需求房间:关系矩阵右墙:评估矩阵地下室:输出项矩阵3 3、质量屋的形式9.左墙Whats输入项矩阵。它表示需求什么,包含顾客需求及其重要度(权重),是质量屋的“什么”。顾客需求:由顾客确定的产品或服务特性。重要度(权重)值:顾客对其各项需求进行的定量评分,以表明各项需求到底对顾
5、客有多重要。天花板Hows矩阵。它表示针对需求怎样去做,是技术需求(产品特征或工程措施),是质量屋的“如何”。技术需求(产品特征或工程措施):由顾客需求转换得到的可执行、可度量的技术要求或方法。3 3、质量屋的形式10.房间相互关系矩阵。它表示顾客与技术需求之间的关系。关系矩阵:描述顾客需求与实现这一需求的技术需求(产品特征或工程措施)之间的关系程度,将顾客需求转换成技术需求(产品特征或工程措施),并表明他们之间的关系。屋顶Hows的相互关系矩阵。它表示Hows(技术需求)阵内各项目的关联关系。相关矩阵:表明各项技术需求(产品特征或工程措施)间的相互关系。右墙评价矩阵。评价矩阵指竞争性或可竞争
6、力或可行性分析比较,是顾客竞争性评估,从顾客的角度评估产品在市场上的竞争力。3 3、质量屋的形式11.市场竞争性评估:对应顾客需求进行的评价,用来判断市场竞争能力。企业产品评价:顾客对企业当前产品或服务满意的程度。竞争对手产品评价:顾客对企业竞争对手的产品或服务满意的程度。改进后产品评价:企业产品改进后希望达到的顾客满意的程度。地下室Hows输出项矩阵。它表示Hows项的技术成本评价等情况,包括技术需求重要度、目标值的确定和技术竞争性评估等,用来确定应优先配置的项目。通过定性和定量的分析得出输出项Hows项,即完成“需求什么”到“怎样去做”的转换。技术需求重要度:表示技术需求(产品特征或工程措
7、施)的重要程度。3 3、质量屋的形式12.目标值:为了具有市场竞争力,企业所需达到的技术需求(产品特征或工程措施)的最低标准。技术竞争性评估:企业内部的人员对此项技术需求(产品特征或工程措施)的技术水平先进程度所做的评价。同市场竞争性评价一样,它包括对本企业技术的评估和竞争对手技术的评价及改进后的技术评价。所不同的是,市场竞争性评估是顾客做出的,是对产品特性的评价。而技术竞争性评估是企业内部人员做出来的,是对技术水平的评价。3 3、质量屋的形式13.o一般来说,产品的质量屋的构造过程流程为:见质量屋构造流程图。o以下按几个质量屋构造进行讲解:技术指标(How)质量屋#1顾客需求(What)主要技术指标质量功能(How)质量屋#2顾客需求(What)主要功能要求零件(How)质量屋#3技术指标(What)主要原材料制造流程(How)质量屋#4技术指标(What)主要制造流程4 4、质量屋的构造过程14.5 5、案例:构建汽车遮阳板质量屋15.汽车遮阳板#1#1质量屋产品规划16.汽车遮阳板#2#2质量屋产品设计与开发17.汽车遮阳板#3#3质量屋过程设计与开发18.19.授课内容o1、质量屋的基本概念o2、质量屋的内涵o3、质量屋的形式o4、质量屋的构造过程o5、案例:构建汽车遮阳板质量屋20.o谢谢大家聆听!o请批评指正!21.
