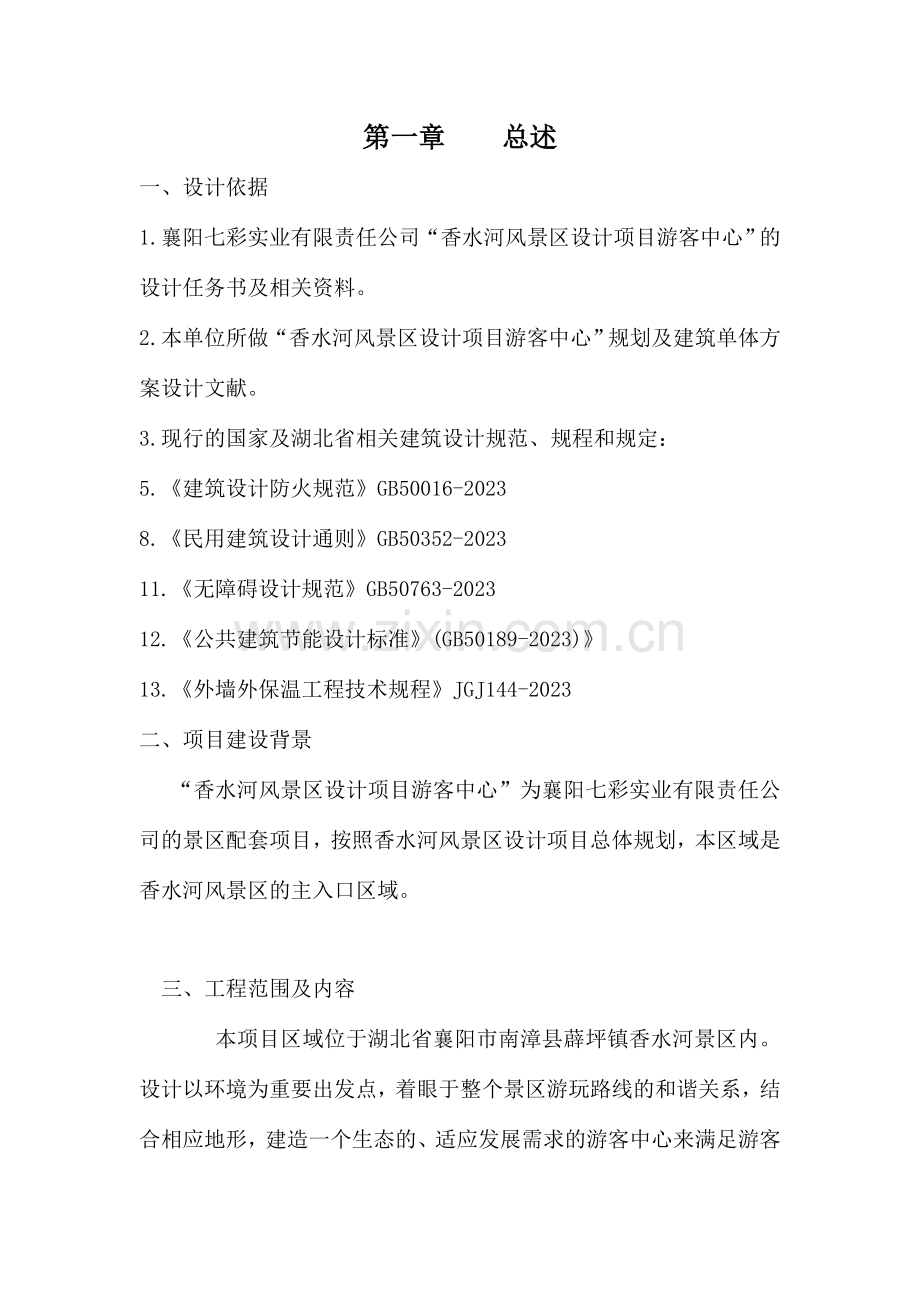

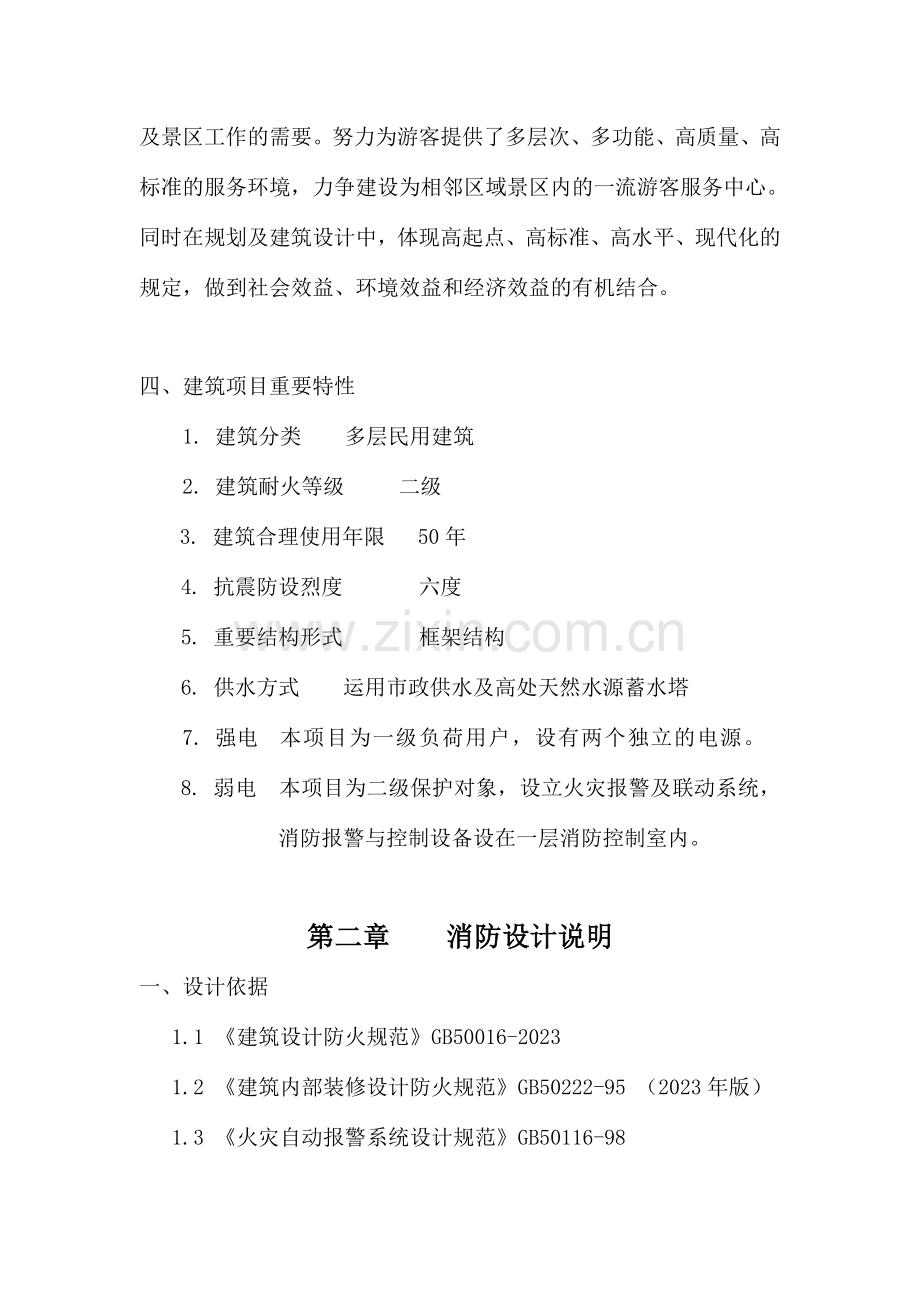

第一章 总述一、设计依据1.襄阳七彩实业有限责任公司“香水河风景区设计项目游客中心”的设计任务书及相关资料。2.本单位所做“香水河风景区设计项目游客中心”规划及建筑单体方案设计文献。3.现行的国家及湖北省相关建筑设计规范、规程和规定：5.建筑设计防火规范GB50016-20238.民用建筑设计通则GB50352-202311.无障碍设计规范GB50763-202312.公共建筑节能设计标准(GB50189-2023)13.外墙外保温工程技术规程JGJ144-2023二、项目建设背景“香水河风景区设计项目游客中心”为襄阳七彩实业有限责任公司的景区配套项目，按照香水河风景区设计项目总体规划，本区域是香水河风景区的主入口区域。三、 工程范围及内容本项目区域位于湖北省襄阳市南漳县薜坪镇香水河景区内。设计以环境为重要出发点，着眼于整个景区游玩路线的和谐关系，结合相应地形，建造一个生态的、适应发展需求的游客中心来满足游客及景区工作的需要。努力为游客提供了多层次、多功能、高质量、高标准的服务环境，力争建设为相邻区域景区内的一流游客服务中心。同时在规划及建筑设计中，体现高起点、高标准、高水平、现代化的规定，做到社会效益、环境效益和经济效益的有机结合。四、建筑项目重要特性1. 建筑分类多层民用建筑2. 建筑耐火等级 二级3. 建筑合理使用年限 50年4. 抗震防设烈度 六度5. 重要结构形式 框架结构6. 供水方式 运用市政供水及高处天然水源蓄水塔7. 强电 本项目为一级负荷用户，设有两个独立的电源。8. 弱电 本项目为二级保护对象，设立火灾报警及联动系统，消防报警与控制设备设在一层消防控制室内。第二章 消防设计说明一、设计依据 1.1 建筑设计防火规范GB50016-20231.2 建筑内部装修设计防火规范GB50222-95 （2023年版）1.3 火灾自动报警系统设计规范GB50116-981.4 自动喷水灭火系统设计规范GB50084-20231.5 民用建筑防排烟技术规程DGJ08-88-2023二、 工程概况本工程总建筑面积:1060.9m2 ; 其中地上建筑面积:1060.9m2; 无地下建筑，设计游客中心为多层民用建筑耐火等级为二级，其中一层功能为售票、检票、商店、卫生间等服务性功能；二层为办公、会议等景区配套办公。三、 建筑消防设计1、总平面消防设计1.本建筑位于山区内，因地形条件约束无法设立环形消防通道，故采用尽端式消防道路，道路为7米宽并于尽端设立12X12米消防回车场地。2、建筑单体消防设计2.1游客中心为多层民用建筑，耐火等级为二层，整个建筑为一个防火分区，整个防火分区面积500平方米，本建筑设计有2座楼梯直通室外。2.2每层各功能房间均可做为一个防烟分区，每个防烟分区均小于500平方米，且不跨越防火分区。四、 给排水消防设计 1、 设计依据 1）.建筑给水排水设计规范GB50015-2023（2023年版）； 2）.高层民用建筑设计防火规范GB50045-95（2023年版）；3）.自动喷水灭火系统设计规范 GB50084-2023（2023年版）；4）.建筑灭火器配置设计规范 GB 50140-2023 （2023年修订版）；5）.住宅设计规范GB50096-1999（2023年版）。 2、消防设计潜江中南世纪锦城，属于一类高层。地下共二层，其中地下一层为戊类储藏，地下二层为自行车库。地上二十二-三十三层不等，地上为普通住宅，其中4#楼一层为商业用房。室外消防用水由建筑周边室外消火栓解决，管网呈环状布置，由位于地下车库8#楼西侧消防泵房提供水源。室外消防水量30L/S，火灾延续时间2h。1）.室内消火栓系统1.社区中档级最高一栋为33层的1#楼，底部为商业用房，建筑高度大于50米。2.本工程消防用水水源为市政给水管网，消火栓用水量40L/S，火灾延续时间2小时。3.在地下车库8#楼西侧设有消防水池一座，有效容积为63m3，分2格；在10#楼屋顶设有容积为9m3消防水箱两座（注：另在10#楼屋顶设立18m3屋顶消防水箱一座，以供4-12#楼使用，待1#楼建成后拆除该水箱，另在1#楼设立高位水箱），保证灭火初期的消防用水。4.本系统竖向分两个区，设一组消防加压泵和一组稳压泵，加压泵工作压力1.4MPa，水泵流量40L/s；稳压泵工作压力0.20MPa，流量5L/s。消火栓栓口动压大于0.5MPa者采用减压稳压型消火栓5.住宅走道采用双栓室内消火栓箱，240mm厚铝合金箱体。箱内设DN65消火栓，L25m麻质衬胶水带，DN19水枪各两套，消防按钮和指示灯各两个，安装见04S202-22页。屋顶实验消火栓箱体内设DN65消火栓一个，L15m麻质衬胶水龙带一条，DN19水枪一只，消防按钮和指示灯各一个，安装见04S202-16。消火栓水枪的充实水柱为11.4m。6.消火栓泵和增压泵由增压泵出水管上的压力开关自动控制，其具体控制方法与规定详见国标消防增压稳压设备选用与安装中有关控制部分。泵房内可直接启闭消防泵。7.室外设三套地上式消防水泵结合器，接合器的供水管与室内环网相连。接合器的设立详见总图设计。2）.自动喷水灭火系统 1.该系统按中危险（I）级设计，喷水强度为6L/min.mU2U，作用面积为160mU2U，自喷流量为25L/S，火灾延续时间1小时。2.地下车库泵房内设有两台自喷泵，一用一备，互为备用，水泵工作压力0.60MPa，水泵流量35L/s。3.选用吊顶装饰型喷头。喷头温级为72%dc。喷头的备用量按喷头总数的1%计,但不得少于10只。4.室外设三套地上式水泵接合器，与报警阀前环网相连。接合器的设立详见总图设计。5）.喷头布置：图中所注喷头间距如与其它工种发生矛盾时，喷头间距应满足GB50084-2023的规定。6）.管网压力平时由高位水箱保持。火灾时喷头喷水，向控制中心发出信号，报警阀上的压力开关动作自动启动喷洒泵3）.灭火器配置：1.住宅按A类火灾轻危险级设立.配置基准：最大保护面积100mU2U/A，每具灭火配置级别为2A，最大保护距离25米。选用磷酸铵盐手提式灭火器，每具3Kg，在电梯前室消火栓箱内放置2具灭火器。2.自行车库、储藏室和商业用房按A类火灾中危险级设立，配置基准：最大保护面积75mU2U/A，每具灭火配置级别为2A，最大保护距离20米。选用磷酸铵盐手提式灭火器，每具3Kg（2A），灭火器的配置详各层平面图。五、暖通消防设计一、设计依据1.1业主提供的设计任务书、资料、文献等。1.2相关专业提供的资料 1.3设计规范规程采暖通风与空气调节设计规范GB50019-2023高层民用建筑设计防火规范GB50045-95（2023年版）建筑设计防火规范GB50016-2023民用建筑采暖通风设计技术措施/暖通空调.动力二、设计原则1.在本项目中不满足自然排烟的楼梯间设机械加压送风系统。按规范规定，不具有自然排烟的消防电梯合用前室均设机械加压送风系统。前室每层设1个常闭多叶送风口。详见加压送风系统示意图。2.穿越通风、空调机房的风管上设70熔断的防火调节阀，用作排烟的风管上设280熔断的排烟防火阀；3.在与穿楼层的土建风道相连接的通风支风管上设70熔断的防火调节阀，排烟支风管上设280熔断的排烟防火阀。三、设计内容1. 4#楼前室及地上部分楼梯间开窗面积符合规范规定，采用自然排烟，详见建筑图；地下部分楼梯间采用正压送风。楼梯间正压送风采用自垂百叶风口，地下部分着火时，启动正压送风机，通过自垂百叶送风。正压送风量符合规范规定。2. 5、6 #楼楼梯间及地上部分前室开窗面积符合规范规定，采用自然排烟，详见建筑图；地下部分前室采用正压送风，采用多叶风口。地下着火时，启动正压送风机，通过多叶送风口送风。正压送风量符合规范规定。六、电气消防设计1消防报警系统(1).系统形式：本工程高层建筑类别为一类，耐火等级为一级，按照火灾自动报警系统设计规范（GB50116-2023）设立控制中心火灾报警系统。(2).消防电源：本工程消防负荷为一级负荷，消防负荷备用电源采用柴油发电机组供电。(3).控制室设立：消防控制室设立在社区12#楼一层，有直接对外的出口，控制室负责对整个社区的消防系统进行监视和控制，报警控制主机设立在消防控制室内，报警主机采用总线方式，报警、控制信息通过总线传输。(4). 探测器选择与设立：重要设立在办公区域、商业区域、公共走道、前室、设备间、电梯机房、地下车库等处，火灾探测器选用带地址码的智能模拟量感烟/感温探测器；防火卷帘门两侧设立智能感温、感烟探测器。(5).联动控制：消火栓按钮、水流指示器、70防火阀、280防火阀通过监视模块向消防控制室报警，此外设有手动报警按钮报警。各种消防设备的联动与信号返回，如：排烟阀、正压送风阀、非消防电源切断、接通警报装置及火灾应急照明灯和疏散标志灯。防火卷帘门的控制通过控制模块来实现;对消防泵、喷淋泵、消防电梯等特别重要的设备，由控制室联动柜专线控制，消防中心既可通过报警信号联动启动与运营又可手动强制启停。(6).火警通信：在消防控制室设立火警电话主机，在各层公共部位设立火警电话插孔（与手动报警按钮做在一起）。排烟/正压送风机房、消防电梯机房等处设立火警专用电话来实现火警通信，在消防控制室设立火警“119”直拨电话。 (7).为保证火灾时指导疏散及平时业务广播的需要，设立有线广播系统，兼具火灾广播及业务广播的功能，广播扬声器重要设立在地下车库，商业等公共部位。
