GCK1（1A）低压抽出式开关柜适用于三相交流50、60Hz，额定电压660V，额定电4000A及以下的三相四线制及三相五线制电力系统。具有结构先进、分断能力高、外形美观、电气性能高、防搞等级高、安全可靠、维护方便等特点。 1、柜架采用异型钢材，利用角板定位，螺栓连接的无焊接结构；零部件的成型尺寸、开孔尺寸、设备间隔实行模数化；柜体外部经磷化处理，然后采用静电环氧粉末喷涂；柜架分为母线室、功能单元、电缆室三个相互隔离的区间，可防事故扩散和便于带电维修； 2、功能单元分馈电单元、电动机单元、公用电源单元；隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门板打不开；主开关的操作机构可用一把撬锁锁定在合闸或分闸位置，可安全地进行电器设备的维修；功能单元背面具有主要电路进出线插头、辅助电路二次插头及接地插头；接地插头使抽屉在分离试验连接位置时，保险期限证了保护电路的连续性；功能单元隔室采用金属板隔开；隔室中的活门，随着抽屉的推进和拉出自动打开或封闭，使之在隔室中不能触及垂直母线。 3、GCK母线系统采用三相四线制、三相五线制水平母线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。三相水平母线采用铜母线，机械强度高、散热性好。1、主电路配电系统图和平面布置图；额定工作电压；额定工作电流；保护装置整定电流以及必要的技术参数。2、标明进/出线电缆规格。3、开关柜内主要电气元件的型号，规格及数量。4、如开关柜之间或进线柜需要母线桥或母线槽的跨度，距地高度等具体要地注数据。详见母线桥或母线槽的订货须知。5、开关柜使用在特殊环境条件时，应在订货时详细说明。6、其它具体要求GCK1（1A）低压抽出式开关柜适用于三相交流50、60Hz，额定电压660V，额定电4000A及以下的三相四线制及三相五线制电力系统。具有结构先进、分断能力高、外形美观、电气性能高、防搞等级高、安全可靠、维护方便等特点。
1、柜架采用异型钢材，利用角板定位，螺栓连接的无焊接结构；零部件的成型尺寸、开孔尺寸、设备间隔实行模数化；柜体外部经磷化处理，然后采用静电环氧粉末喷涂；柜架分为母线室、功能单元、电缆室三个相互隔离的区间，可防事故扩散和便于带电维修； 2、功能单元分馈电单元、电动机单元、公用电源单元；隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门板打不开；主开关的操作机构可用一把撬锁锁定在合闸或分闸位置，可安全地进行电器设备的维修；功能单元背面具有主要电路进出线插头、辅助电路二次插头及接地插头；接地插头使抽屉在分离试验连接位置时，保险期限证了保护电路的连续性；功能单元隔室采用金属板隔开；隔室中的活门，随着抽屉的推进和拉出自动打开或封闭，使之在隔室中不能触及垂直母线。 3、GCK母线系统采用三相四线制、三相五线制水平母线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。三相水平母线采用铜母线，机械强度高、散热性好。

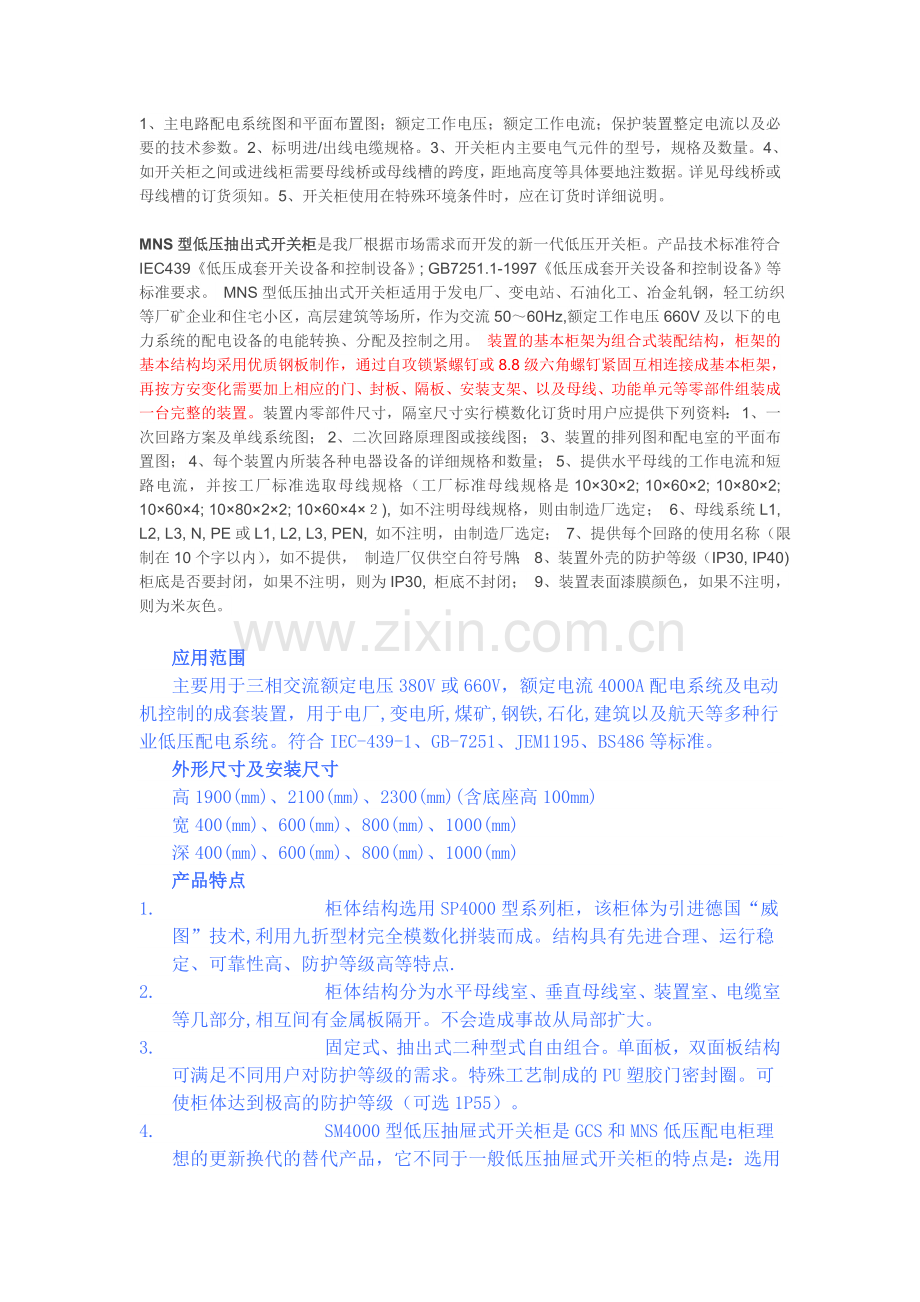

1、主电路配电系统图和平面布置图；额定工作电压；额定工作电流；保护装置整定电流以及必要的技术参数。2、标明进/出线电缆规格。3、开关柜内主要电气元件的型号，规格及数量。4、如开关柜之间或进线柜需要母线桥或母线槽的跨度，距地高度等具体要地注数据。详见母线桥或母线槽的订货须知。5、开关柜使用在特殊环境条件时，应在订货时详细说明。

MNS型低压抽出式开关柜是我厂根据市场需求而开发的新一代低压开关柜。产品技术标准符合IEC439《低压成套开关设备和控制设备》; GB7251.1-1997《低压成套开关设备和控制设备》等标准要求。 MNS型低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢，轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50～60Hz,额定工作电压660V及以下的电力系统的配电设备的电能转换、分配及控制之用。 装置的基本柜架为组合式装配结构，柜架的基本结构均采用优质钢板制作，通过自攻锁紧螺钉或8.8级六角螺钉紧固互相连接成基本柜架，再按方安变化需要加上相应的门、封板、隔板、安装支架、以及母线、功能单元等零部件组装成一台完整的装置。装置内零部件尺寸，隔室尺寸实行模数化订货时用户应提供下列资料： 1、一次回路方案及单线系统图； 2、二次回路原理图或接线图； 3、装置的排列图和配电室的平面布置图； 4、每个装置内所装各种电器设备的详细规格和数量； 5、提供水平母线的工作电流和短路电流，并按工厂标准选取母线规格（工厂标准母线规格是10×30×2; 10×60×2; 10×80×2; 10×60×4; 10×80×2×2; 10×60×4×２), 如不注明母线规格，则由制造厂选定； 6、母线系统L1, L2, L3, N, PE或L1, L2, L3, PEN, 如不注明，由制造厂选定； 7、提供每个回路的使用名称（限制在10个字以内），如不提供， 制造厂仅供空白符号牌； 8、装置外壳的防护等级（IP30, IP40)柜底是否要封闭，如果不注明，则为IP30, 柜底不封闭； 9、装置表面漆膜颜色，如果不注明，则为米灰色。

应用范围
主要用于三相交流额定电压380V或660V，额定电流4000A配电系统及电动机控制的成套装置，用于电厂,变电所,煤矿,钢铁,石化,建筑以及航天等多种行业低压配电系统。符合IEC-439-1、GB-7251、JEM1195、BS486等标准。
外形尺寸及安装尺寸
高1900(mm)、2100(mm)、2300(mm)(含底座高100mm)
宽400(mm)、600(mm)、800(mm)、1000(mm)
深400(mm)、600(mm)、800(mm)、1000(mm)
产品特点
1.         柜体结构选用SP4000型系列柜，该柜体为引进德国“威图”技术,利用九折型材完全模数化拼装而成。结构具有先进合理、运行稳定、可靠性高、防护等级高等特点.
2.         柜体结构分为水平母线室、垂直母线室、装置室、电缆室等几部分,相互间有金属板隔开。不会造成事故从局部扩大。
3.         固定式、抽出式二种型式自由组合。单面板，双面板结构可满足不同用户对防护等级的需求。特殊工艺制成的PU塑胶门密封圈。可使柜体达到极高的防护等级（可选1P55）。
4.         SM4000型低压抽屉式开关柜是GCS和MNS低压配电柜理想的更新换代的替代产品，它不同于一般低压抽屉式开关柜的特点是：选用SP4000型系列柜体结构，其滚珠式抽屉导轨抽拉轻便，再配合优选的一、二次接插件(特别是一次接插件采用日本富士先进的技术,进行企业化,为以弹簧弹力来使一次接插件接插牢靠.)，因而提高了抽屉柜的运行稳定及可靠程度。
技术参数
额定电流：
          水平母线：4000A、3200A、2500A、1000A、
          垂直母线：1200A、1000A、630A、
额定电压：
          一次回路：AC660V、AC380V、 AC220V 、DC250V、
          二次回路：AC380V、AC220V、AC110V、DC220V、DC110V
额定短路分断电流：35KA、50KA、65KA、80KA
额定峰值耐受电流：225KA
耐受实验：
一次回路：AC2500V1min
          二次回路：AC1500V1min
额定频率：50HZ/60HZ

湖北赫特电气制造有限公司 GCS(MCC)柜：立柱有模数为20mm和100mm的9.2毫米安装孔,功能单元抽屉层商模数为160mm，分为1/2单元、1单元、3/2单元、2单元、3单元五个尺寸系列。抽屉仅在高度尺寸上变化，其宽度和深度尺寸不变

抽屉柜

GCS柜：（MCC）

主构架

主架构采用8MF型开口型钢，型钢侧面分别有模数为20mm和100mm的直径9.2mm的安装孔

装置的个功能室相互隔离，其隔室分为功能单元室、母线室、电缆室。各室的作用相互独立。

水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力

电缆隔室的设计使电缆上下进出均十分方便

功能单元

抽屉层高的模数为160mm,单元回路额定电流400A及一下

每台MCC柜最多能安装11个一单元的抽屉或22个二分之一单元的抽屉

抽屉进出线根据电流的大小采用不同片数的同规格片式结构的接插件

抽屉单元设有机械联锁装置

GCK柜：（MCC）

主架构

柜体基本结构是组合装配式结构。螺栓紧固连接，20mm为模数安装孔

装置的个功能室相互隔离，GCK柜的基本特点就是母线在柜体上部，其隔室分为功能单元室(柜前)、母线室（柜顶部）、电缆室(柜后)。也可靠墙安装，此时，柜体右边加宽200mm作为电缆室，此时和MNS柜的顶部母线样式差不多

功能单元

抽屉层高的模数为200mm

抽屉单元设有机械联锁装置

MNS柜：（MCC）

主架构

柜体基本结构是由C型型材装配组成。C型型材是以E=25mm为模数安装孔的钢板弯制而成

抽出式MCC柜内分为三个隔室，，其隔室分为功能单元室(柜前左边)、母线室（柜后部）、电缆室(柜前右边)。由于水平母线隔室在后面，所以又可做成双面柜。

为了减少开关柜排列宽带而设计的后出线，开关柜的主母线水平安装在开关柜的顶部，柜的后半部为电缆室，此时，此时和GCK柜的母线样式差不多

功能单元

抽屉层高的模数为200mm

抽屉单元设有机械联锁装置
