整 流 电 路
09电信本一班 姓名:吴忠兵 学号:90514032
一,半波整流电路.

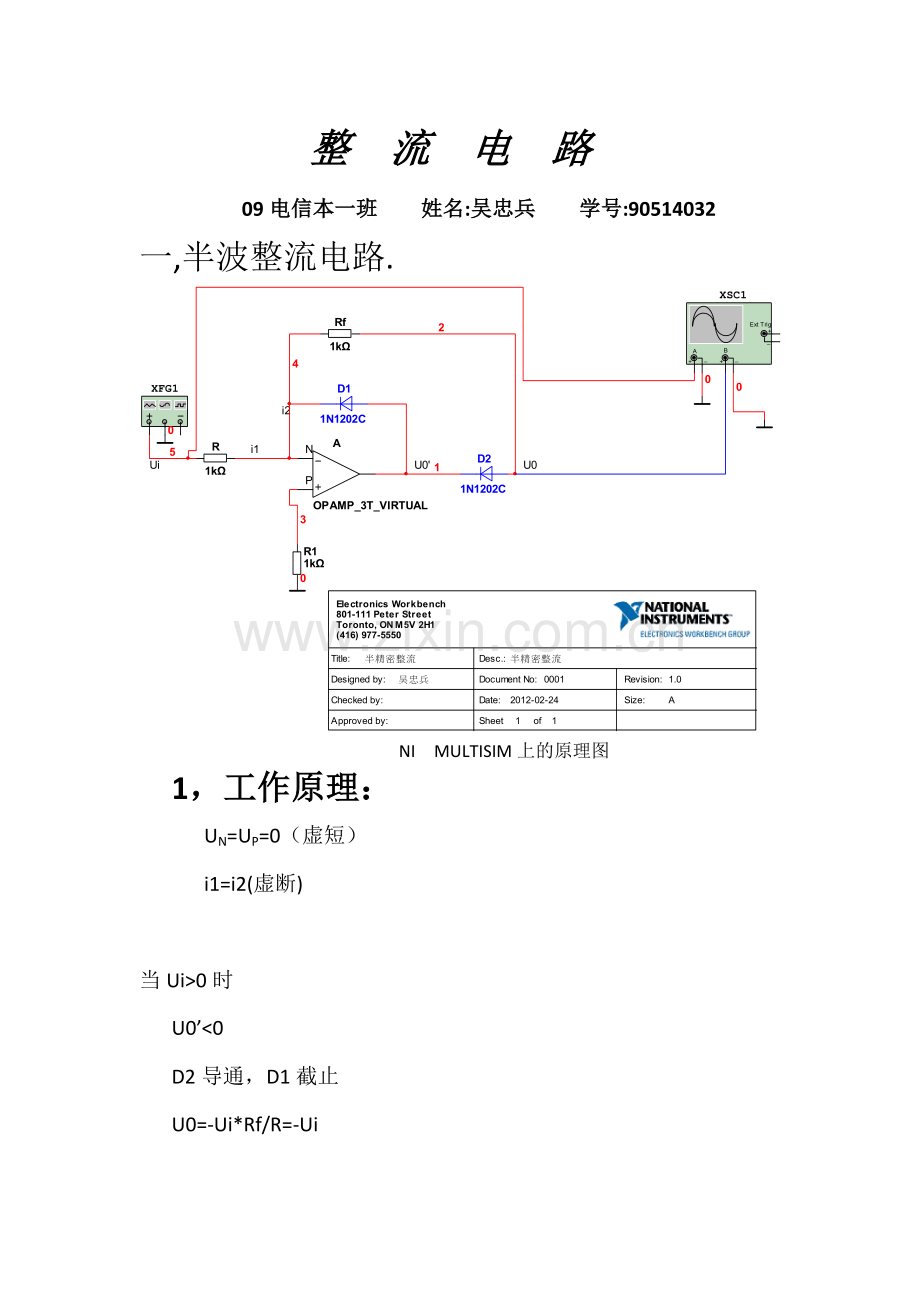

NI MULTISIM上的原理图
1，工作原理：
UN=UP=0（虚短）
i1=i2(虚断)

当Ui>0时
U0’<0
D2导通，D1截止
U0=-Ui*Rf/R=-Ui

当Ui<0时
U0’>0
D1导通，D2截止
i2=0
U0=0
2,仿真波形

注：蓝色线条是U0的波形，红色线条是输入Ui的波形，下同
二,精密全波整流电路.

,1，工作原理：
UN=UP=0（虚短）
i1=i2(虚断)
U0=-U0’-Ui
当Ui>0时
U0’<0
D2导通，D1截止
U0=-Ui*Rf/R- Ui = Ui

当Ui<0时
U0’>0
D1导通，D2截止
i2=0
U0=0- Ui = -Ui
2，仿真波形

信号源是正弦波

信号源是三角波

三,绝对值整流电路.

精密全波整流电路原理图
1，工作原理
UN=UP（虚短）
i1=i2(虚断)
当Ui>0时
U0’<0
D1截止
UP1=UN2=Ui
所以：U0=Ui
当Ui<0时
U0’>0
D1导通
i2=0
UP1=UN2=0；
所以: U0=-Ui*R5/R1=-Ui
综上U0=|Ui|
2,仿真波形

信号源是正弦波

信号源是三角波
